工业级大袋物料自动灌装成套设备结构

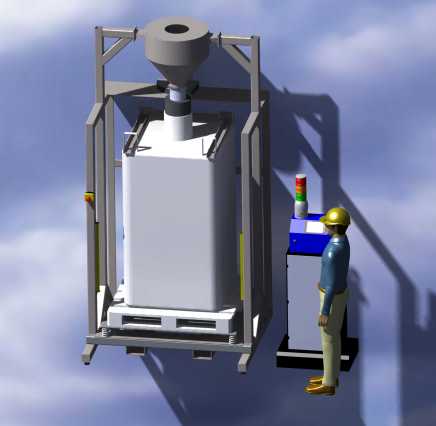

　　这套大袋灌装设备主要面向化工、粮食、建材、矿粉等行业的大宗散料吨袋包装场景，适配100-2000kg规格的集装袋包装作业，可处理粉体、颗粒、混合散料等多种流动性存在差异的物料，解决传统人工灌装称重精度差、粉尘外溢、作业强度高的痛点。从现场布局来看，设备预留了足够的人工操作空间，操作人员可在设备侧方完成套袋、参数确认、袋口整理等辅助作业，三色警示灯布置在操作侧的控制柜顶部，可直观反馈设备运行、故障、待机三种状态，避免操作人员误闯入作业区域。

　　设备主体框架采用矩形钢管焊接成型，整体做了加强筋布局设计，可承受满袋物料的总重量而不发生形变，框架底部预留了叉车孔位，满袋灌装完成后可直接通过叉车完成转运，无需额外配置托盘移位机构，适配多数生产车间的常规物流转运条件。顶部的储料斗采用锥角设计，锥度根据散料的安息角做了优化，避免物料在斗内出现架桥、堵料的问题，储料斗顶部设置了进料口，可对接上游的螺旋输送机、气力输送管道或者重力落料管路，适配不同的上游供料模式。

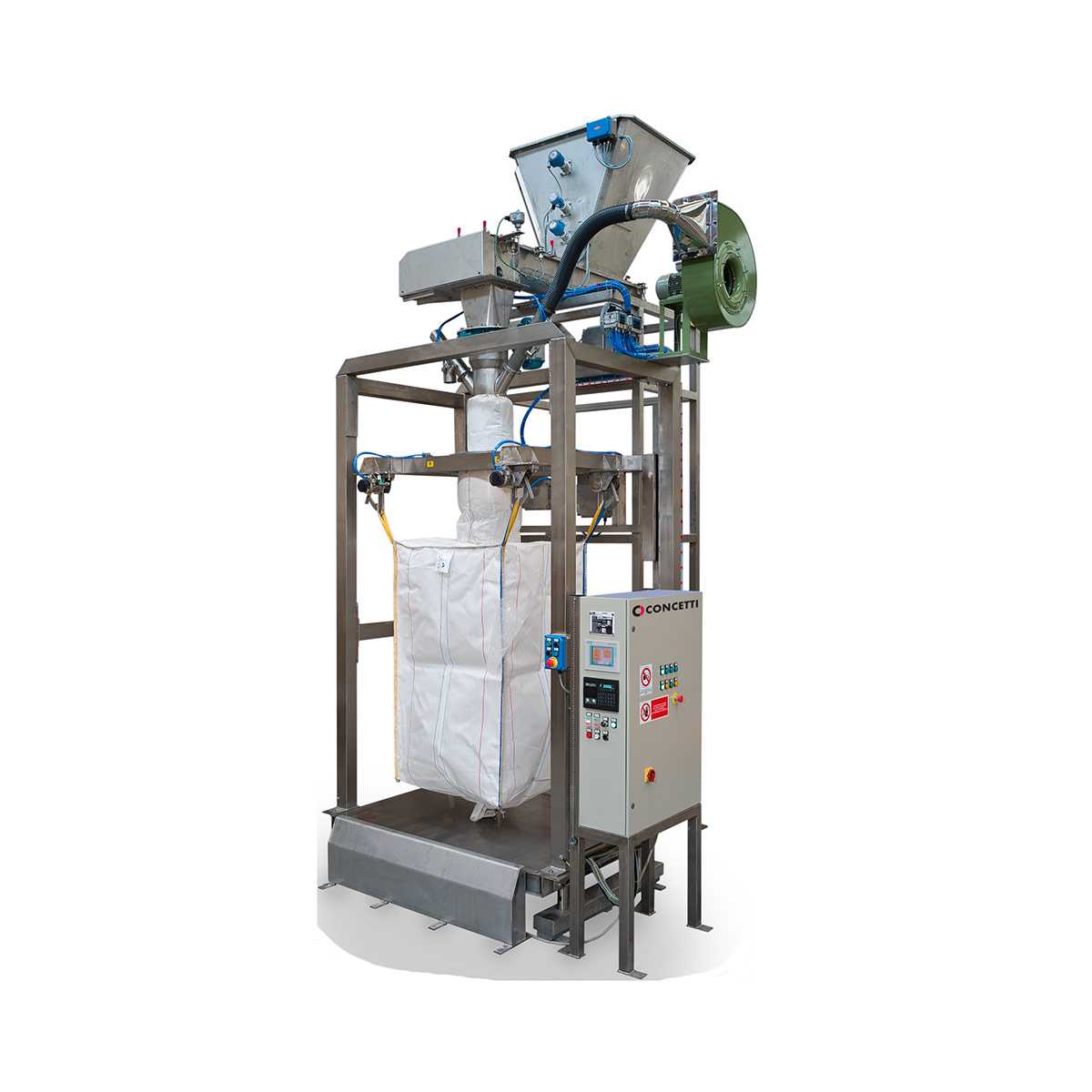

　　灌装执行机构设置在储料斗下方，集成了快慢两级给料结构，粗给料阶段快速填充大部分物料，接近目标重量时自动切换为细给料模式，保证称重精度控制在允许误差范围内；机构上配套了袋口夹紧装置，操作人员将吨袋吊带挂在框架的挂钩上、把袋口套在出料管上后，夹紧装置可自动锁紧袋口，避免灌装过程中出现粉尘泄漏或者袋口脱落的问题。称重模块集成在设备的承载平台上，可实时反馈袋内物料重量，给料机构根据重量信号自动调整给料速度，达到设定重量后自动停止给料，松开夹紧装置，完成单次灌装循环。

　　设计过程中充分考虑了不同物料的适配性，对于扬尘较大的粉体物料，可在出料口位置配套除尘接口，对接车间的中央除尘系统，避免灌装过程中粉尘外溢影响车间环境；对于流动性较差的粉体，可在储料斗位置加装振动器或者破拱装置，保证物料下料顺畅。设备的安装边界做了充分优化，整体占地尺寸适配常规车间的层高要求，不需要额外做地基处理，只要地面平整度满足承重要求即可完成安装调试，控制柜与主体框架分离布置，可根据车间的实际布局调整控制柜的安装位置，方便操作人员观察设备运行状态。

　　从结构细节来看，设备的所有运动部件都做了安全防护设计，升降导向结构采用直线导轨配合滑块，保证灌装头升降过程的稳定性，避免出现卡滞或者偏移；气动元件的管路都做了整齐排布，预留了维护检修的操作空间，易损件都采用快拆结构，日常维护时不需要复杂的工具即可完成更换。承载平台的尺寸适配标准吨袋的托盘规格，灌装完成后吨袋可直接落在托盘上，不需要额外调整位置，减少后续转运的辅助作业时间。整套设备的结构设计兼顾了灌装效率、称重精度与操作安全性，可对接上下游的输送线、码垛设备，组成完整的散料包装生产线，也可作为独立设备单独使用，适配不同产能规模的生产场景。
