SAE承插焊法兰液压管路连接结构

　　在行走机械液压系统、工业液压站油路布设场景中，管路连接的可靠性直接决定整套系统的运行稳定性，SAE承插焊法兰作为高压油路的核心连接元件，常应用于35MPa及以上压力等级的管路对接场景，相比传统螺纹连接、法兰盘对接结构，承插焊结构的抗振动松脱能力更强，在工程机械、重型设备的动态载荷工况下，能有效避免管路渗漏、接头崩脱的故障。这类法兰的设计核心围绕密封可靠性与安装便捷性展开，本体采用阶梯式承插孔结构，管路插入承插孔后，沿承插孔端部的坡口完成环形角焊缝焊接，焊接过程中无需额外对接工装定位，管路与法兰本体的同轴度可通过承插孔的配合间隙自然保证，配合间隙控制在0.2-0.5mm区间，既方便管路插入装配，又能避免焊接时焊料渗入管路内部造成油路污染。

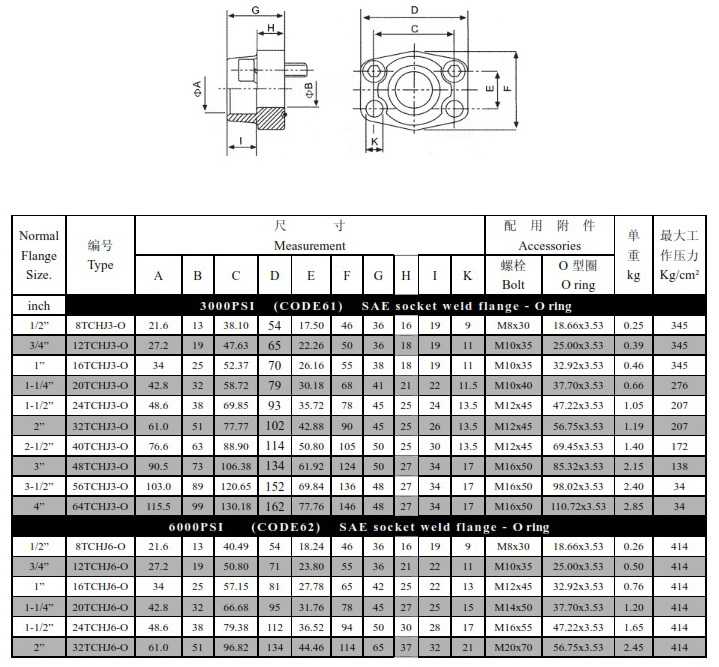

　　从结构外形来看，该系列法兰采用方形安装法兰面，四个角位置设置贯通安装螺栓孔，安装面加工有O型圈密封槽，对接时通过O型圈的端面压缩变形实现静密封，相比传统法兰的垫片密封形式，端面O型圈密封的压缩量更易控制，在高压脉冲载荷下的密封寿命更长，不会出现垫片被高压油冲蚀破损的问题。安装边界设计上，法兰本体的外轮廓尺寸严格匹配SAE J518标准中的代码61系列规格，螺栓孔中心距、密封槽直径、承插孔内径都对应标准通径系列，可直接与同规格的SAE法兰阀块、泵油口、马达油口完成对接，无需额外加工过渡接头。

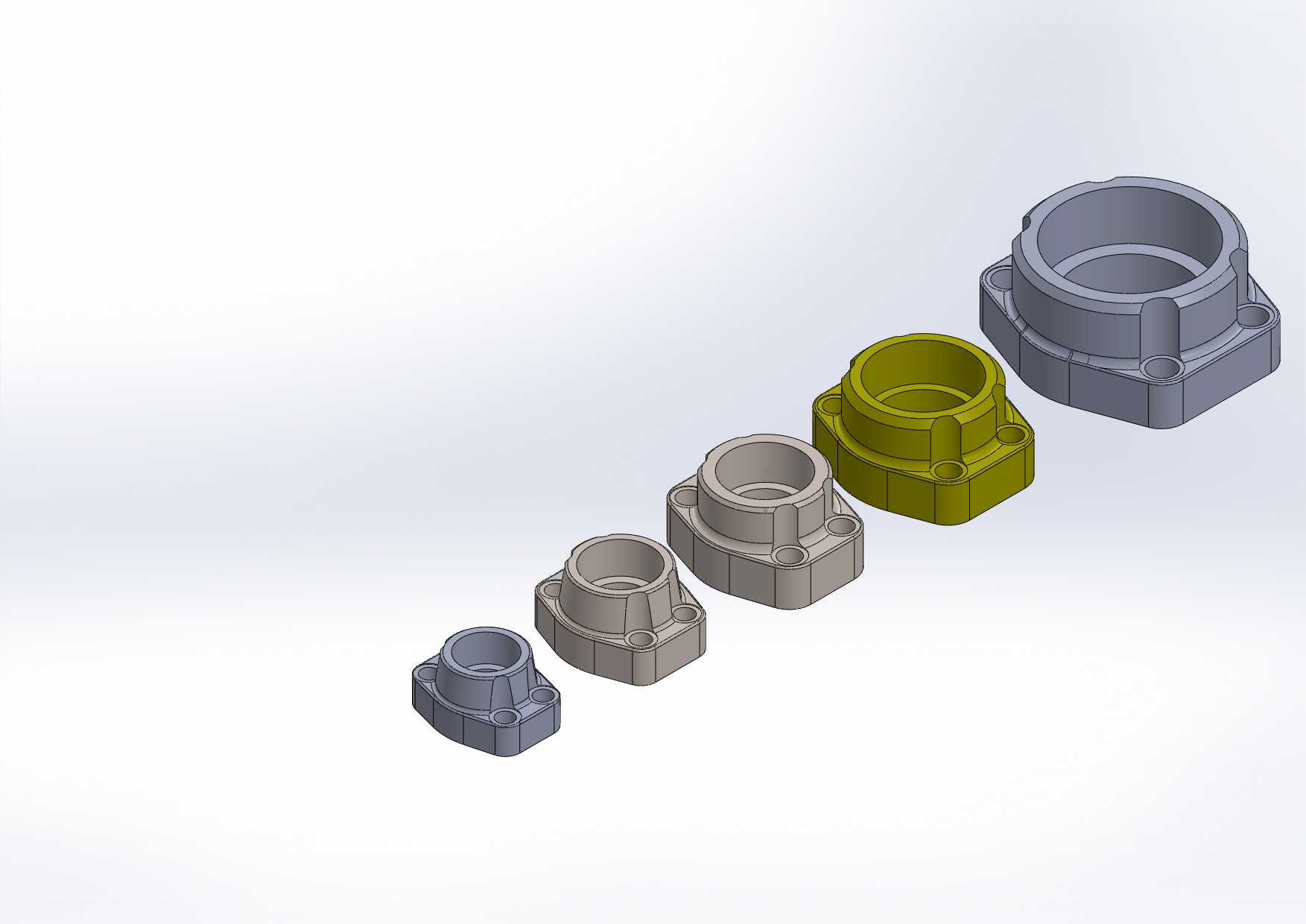

　　不同通径规格的法兰本体高度随通径增大阶梯递增，承插孔深度统一设置为管路外径的1.2-1.5倍，保证焊接后管路与法兰的连接强度足以承受管路内的液压冲击载荷，同时法兰本体的壁厚经过强度校核，在额定压力下的本体应力低于材料屈服强度的60%，预留足够的安全裕度应对系统的压力峰值。在实际选型应用中，这类承插焊法兰多用于液压系统中硬管管路的终端连接，比如柱塞泵的出油口对接、多路阀的进回油口连接、液压缸的油口管路对接场景，相比法兰式软管接头，承插焊硬管连接的管路布局更规整，管路固定后不会出现软管的蠕动变形问题，适合长期固定运行的工业液压设备，也适合行走机械中振动较大的底盘管路布设。设计建模过程中，需要重点关注承插孔与安装密封面的垂直度公差，若垂直度偏差超过0.1mm，安装后会出现O型圈压缩量不均的问题，局部位置压缩量不足会引发渗漏，同时螺栓孔的位置度公差需要控制在0.2mm以内，避免现场安装时出现螺栓无法穿入的装配问题。焊接坡口的角度设置为45度，深度2mm，既保证焊缝的熔深足够，又不会因为坡口过大造成焊接变形，焊接后需要对法兰安装面进行二次精加工，消除焊接热变形带来的平面度误差，保证密封面的平面度控制在0.05mm以内。

　　在管路装配工序中，管路插入承插孔后需要预留1-1.5mm的轴向间隙，避免焊接过程中管路热膨胀顶推法兰本体造成密封面变形，焊接完成后需要对管路内部进行酸洗、冲洗处理，清除焊接过程中产生的氧化皮、焊渣杂质，避免杂质进入液压系统造成阀件卡滞、泵体磨损的故障。不同压力等级的法兰在螺栓规格选择上也有明确匹配要求，代码61系列对应3000psi压力等级，配套螺栓的强度等级不低于8.8级，安装时按照对角顺序分次拧紧螺栓，保证O型圈各位置压缩量均匀，避免单颗螺栓过紧造成法兰面倾斜。这类法兰的材质多选用碳钢或不锈钢，碳钢材质表面做镀锌或发黑处理，适应常规工业环境的防腐蚀需求，不锈钢材质则用于海洋设备、化工设备等有腐蚀介质的应用场景，材质的力学性能需要满足对应压力等级的强度要求，避免高压下本体开裂。
