适用于42.5管径的10mm厚多孔连接法兰结构

　　在多缸内燃发动机进排气系统、大流量流体输送管路的分支连接场景中，这类长条形多孔法兰的应用十分普遍，它承担着多通路同步对接、密封承压、载荷分散的核心作用，区别于常规圆形单通路法兰，这类长法兰需要同时匹配多个并行排布的管路接口，对孔位同轴度、安装面平面度的要求远高于普通连接件。从实际使用场景来看，这类法兰常被用在直列六缸发动机的排气歧管与缸盖的连接位置，也可适配多通道并行的工业流体汇流排，当管路需要沿直线方向排布多个等距接口时，一体式长法兰比分段拼接的多个独立法兰拥有更好的密封一致性，能减少分段连接带来的累计安装误差，也能降低多节点密封失效的风险。

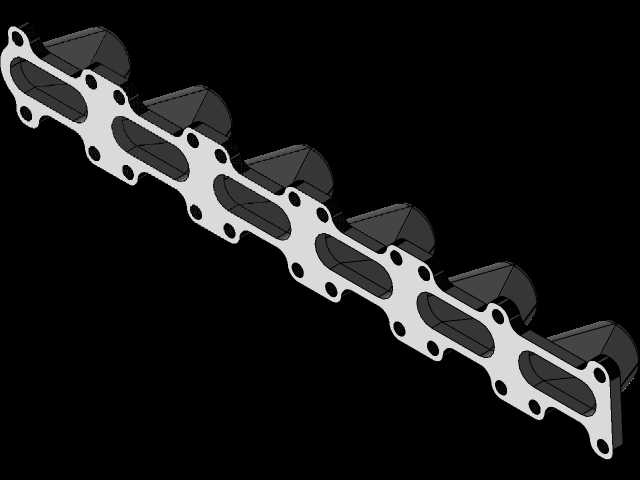

　　这款法兰的设计首先围绕安装边界展开，整体厚度设定为10mm，这个厚度是在兼顾结构刚性与安装空间限制下确定的：如果法兰厚度过薄，螺栓锁紧时容易产生翘曲变形，导致密封面压合不均出现泄漏；如果厚度过大，不仅会增加不必要的重量，还会占用过多轴向安装空间，影响周边管路、线束的布置。法兰总长度方向匹配6个等距排布的通路接口，每个通路接口的轮廓适配对接管路的截面形状，相邻接口之间的筋位做了等宽设计，既能保证每个螺栓锁紧位置的压力能均匀传递到密封面，也能避免局部应力集中导致法兰在长期受温变、振动载荷时出现开裂。

　　法兰的安装孔采用双侧对称排布的设计，每个通路接口的两侧都设置了贯通的螺栓安装孔，孔位的中心距严格匹配对接端的螺纹孔位置，安装孔的直径比配套螺栓大0.5mm，预留了合理的安装调整余量，避免加工误差导致螺栓无法穿入。法兰的密封面做了整体平面度管控，表面粗糙度要求达到Ra1.6，保证密封垫片在压合后能完全填充微观间隙，在承受管路内压、发动机持续振动的工况下也能维持稳定的密封性能。法兰的每个通路接口都做了倒角处理，一方面去除加工毛刺避免安装时划伤密封垫片，另一方面也能在对接管路时起到导向作用，降低装配对位的难度。

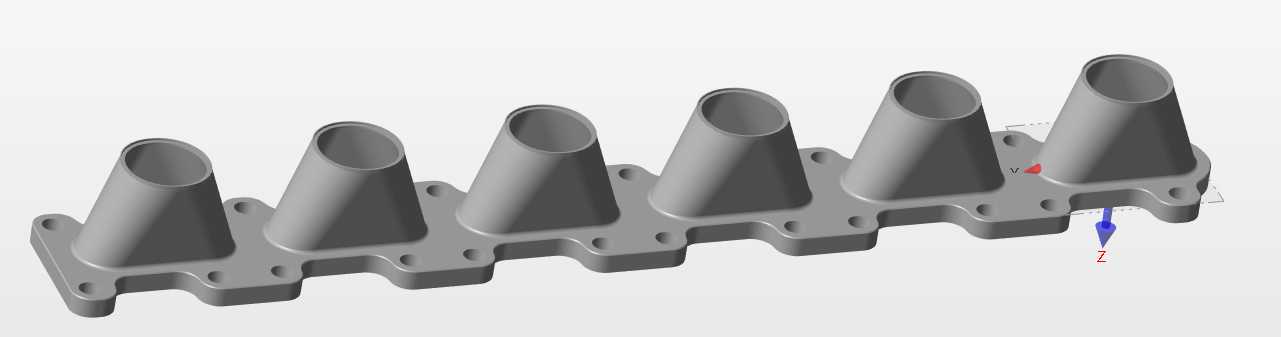

　　从设计思路上看，这款法兰没有采用多余的加强筋结构，因为10mm的板材厚度结合相邻接口之间的实体筋位，已经能满足常规工况下的刚性需求，多余的结构反而会增加法兰的热容量，在排气系统这类高温工况下，会延长冷启动时的暖机时间，也会增加热胀冷缩产生的附加应力。法兰的边角位置都做了R角过渡，避免尖锐边角在装配、维护过程中划伤操作人员，也能减少应力集中点，提升法兰的抗疲劳寿命。在实际选型适配时，这款法兰匹配外径42.5mm的管路，通路接口的内轮廓尺寸与管路外径做了小间隙配合，安装时可以在接口位置套入密封环，再通过两侧的螺栓逐步对角锁紧，保证每个位置的压合力均匀，避免单侧锁紧导致法兰偏斜、密封失效。

　　这类长条形多孔法兰在建模过程中，需要重点管控每个安装孔的位置度、每个通路接口的轮廓度，以及密封面的平面度公差，因为多个接口并行排布，单个孔位的偏差就会导致整个法兰无法顺利安装。建模时优先以法兰的密封面为基准平面，先绘制整体的外轮廓与通路接口的截面形状，再拉伸生成基础实体，之后排布安装孔、做边角倒角与工艺处理，所有孔位的位置都通过阵列参数驱动，方便后续根据不同缸数、不同管路间距的需求快速调整参数生成衍生型号，不需要重新绘制整体轮廓，能大幅提升同系列产品的设计效率。在实际生产前的结构校核中，还需要模拟螺栓锁紧时的法兰变形量、管路内压作用下的应力分布，以及高温工况下的热变形量，确保法兰在极限工况下的变形量在密封允许的范围内，不会出现密封面分离、螺栓过载断裂的问题。
