两英寸壁厚40轻型螺栓连接法兰结构

　　在低压流体输送、小型实验台架搭建、3D打印定制化管路布设场景中，法兰连接件的选型往往需要兼顾安装便捷性、结构轻量化与密封可靠性，这款两英寸规格的螺栓法兰，正是针对这类非高压、轻量化需求场景开发的连接构件。不同于工业级高压法兰厚重的锻打结构，该法兰最初面向3D打印工艺做适配设计，整体结构做了大量轻量化优化，在满足常规低压管路连接强度要求的前提下，尽可能削减了非受力区域的材料厚度，适配小批量定制、快速试制的项目需求。

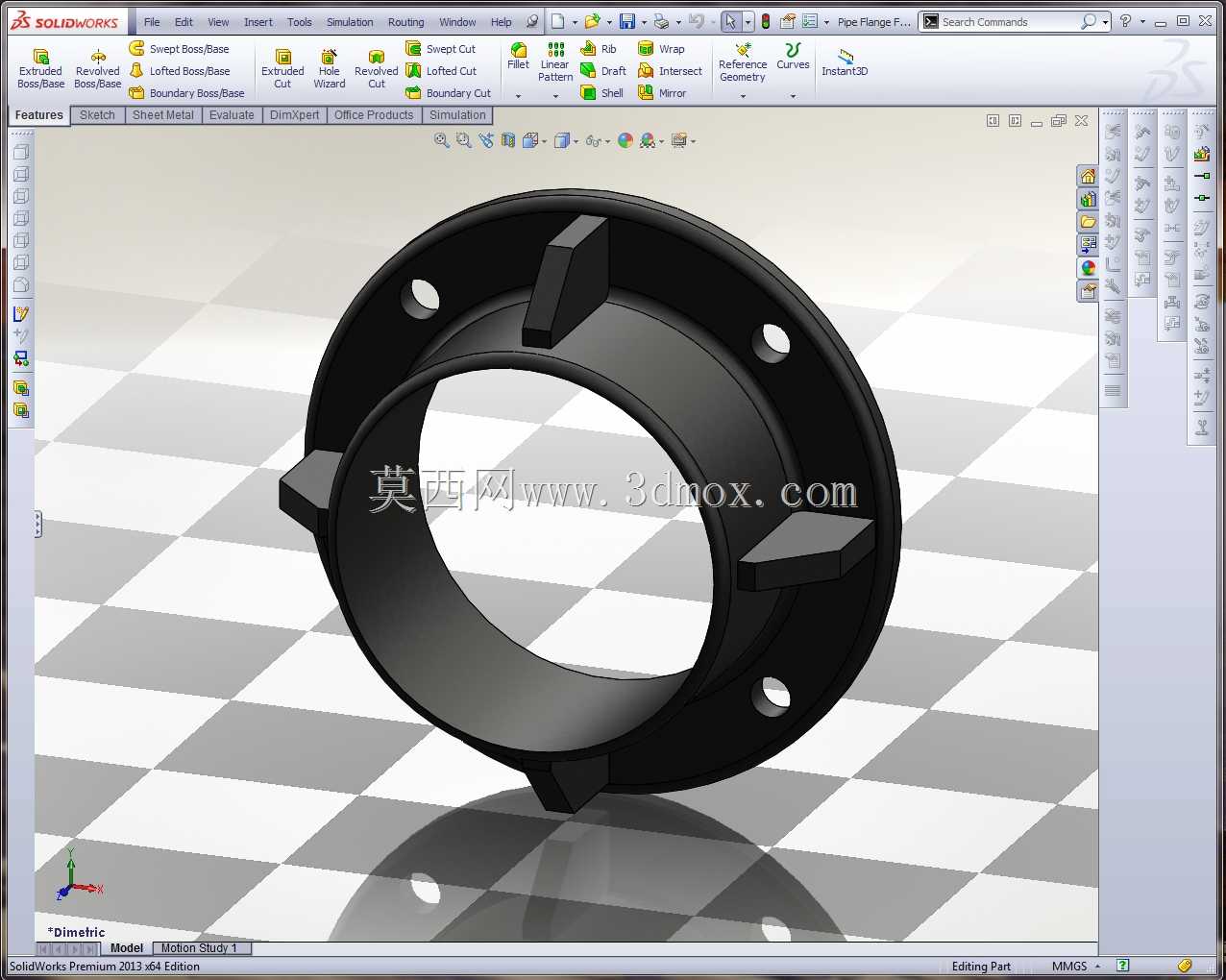

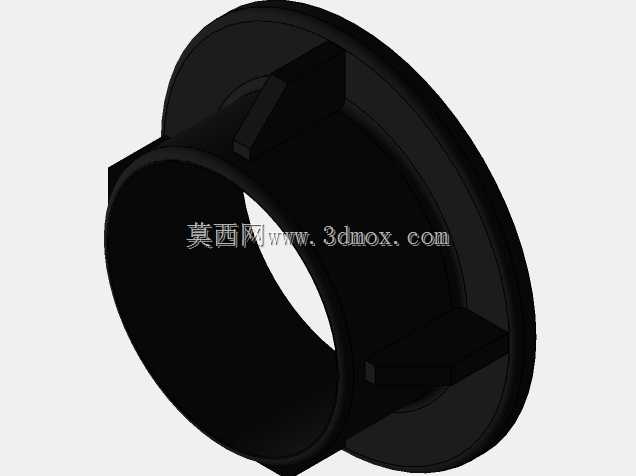

　　从实际安装边界来看，该法兰适配公称通径两英寸的管路对接，壁厚设计为40mm，可匹配对应壁厚的塑料、薄壁金属管路的端面焊接或粘接需求，法兰盘周向均匀布置螺栓孔，通过螺栓穿接实现两端法兰的压紧密封，安装时无需复杂的专用工装，常规内六角螺栓即可完成锁紧作业。法兰盘上设置的数个凸台结构，并非冗余设计，一方面是作为安装对位的卡位结构，在管路布设空间狭窄、手部操作空间受限的场景下，凸台可以卡在相邻构件的预留槽位内，避免法兰锁紧过程中跟转，降低狭小空间的安装难度；另一方面，这些凸台也对应了法兰盘的应力集中区域，通过局部加厚的结构补强，不需要整体增加法兰盘厚度就能满足螺栓锁紧时的结构强度要求，进一步控制整体重量。

　　在功能特性上，这款法兰主要面向0.6MPa以下的低压流体输送场景，包括常温给排水、低压气路、实验流体回路等工况，不适合高温高压的工业管路系统。设计过程中优先考虑了3D打印的工艺可行性，所有结构均做了无悬垂优化，打印时无需添加大量支撑结构，打印完成后仅需简单去除毛刺、打磨螺栓孔即可投入使用，大幅降低定制加工的周期与成本。法兰的密封面采用平面密封设计，适配橡胶平垫片即可实现可靠密封，不需要加工复杂的凸面、凹凸面密封结构，进一步降低加工与安装的门槛。

　　从结构设计思路来看，这款法兰没有照搬标准法兰的尺寸参数，而是针对轻量化、快速制造的需求做了定向优化：标准法兰为了覆盖宽范围的压力等级，往往保留了较大的强度裕量，整体重量偏大，对于非高压的定制化设备、实验装置来说，多余的结构强度会造成材料浪费，也会增加整体设备的负重。这款法兰在设计阶段通过有限元校核，针对螺栓锁紧力、管路轴向拉力做了应力仿真，在应力水平较低的区域做了壁厚减薄，仅在螺栓孔周边、密封面承压区域、凸台卡位位置保留足够的结构厚度，最终实现的成品重量比同通径的标准铸铁法兰降低60%以上，非常适合对重量有严格要求的移动设备、小型实验装置、3D打印定制管路系统使用。

　　实际使用过程中，该法兰的安装对位容错率较高，周向的凸台结构也可以作为管路周向定位的基准，当管路需要外接传感器、支管接口时，可以直接以凸台位置作为定位标记，提前在法兰对应位置预留接口，不需要现场反复测量对位。需要注意的是，由于该法兰为轻型设计，螺栓锁紧时需要按照对角顺序逐步拧紧，避免单侧受力过大造成法兰盘变形，密封垫片的厚度建议控制在1.5-3mm之间，过厚的垫片会导致密封面压合不均，反而容易出现渗漏问题。对于需要经常拆装的管路场景，这款法兰的轻量化设计也能降低拆装过程中的劳动强度，尤其是在高位布设、狭小空间内的管路维护作业中，重量更轻的法兰构件单人即可完成拆装更换，不需要额外的吊装辅助。

　　在3D打印制作该法兰时，可以根据输送介质的不同选择对应的打印材料，输送常温水介质时可以选用常规PLA、PETG材料，输送低压气体或弱腐蚀性介质时可以选用ABS、尼龙材料，打印层厚建议设置在0.2mm以下，保证密封面的平整度，螺栓孔位置可以根据实际使用的螺栓尺寸做小幅适配调整，不需要严格拘泥于标准螺栓孔间距，这也是定制化3D打印法兰的核心优势，可以根据实际安装空间、对接构件的尺寸做灵活调整，不需要受标准法兰的尺寸限制，非常适合非标设备开发、样机试制阶段的管路连接需求。
