立式定制齿轮变速箱结构设计

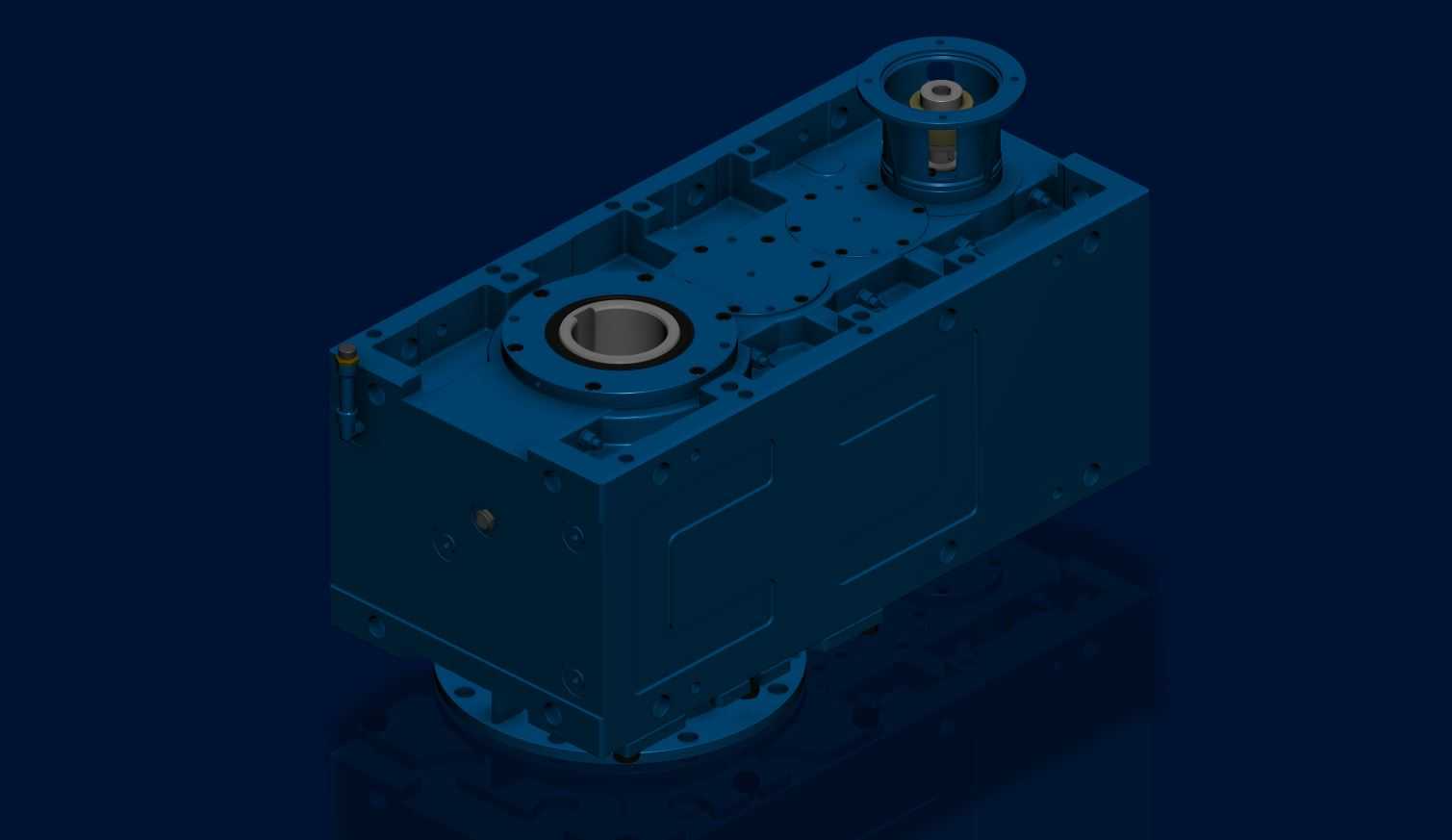

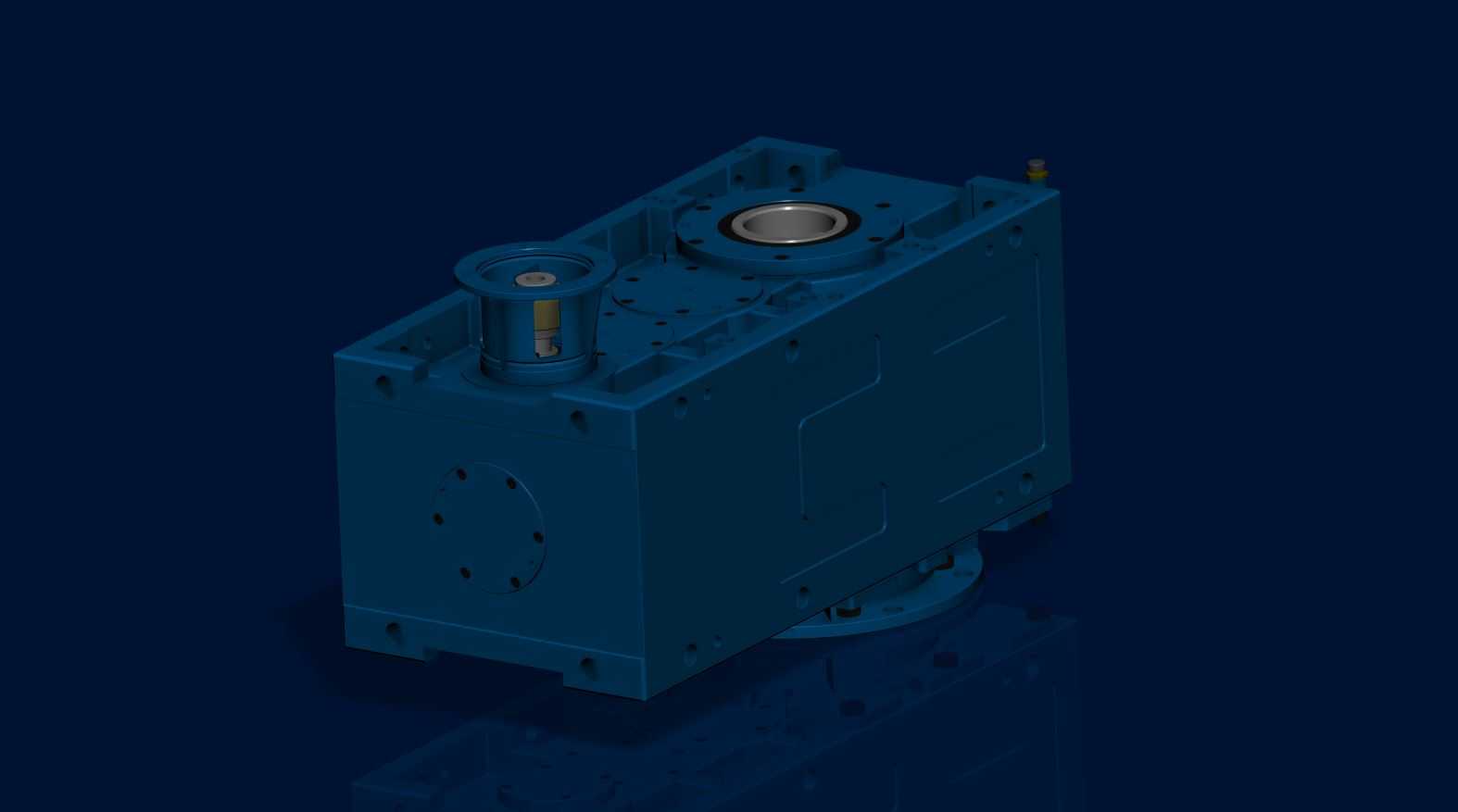

　　这款立式齿轮传动箱体，是针对特定工业传动场景定制开发的变速单元，在重载传动链路里承担转速匹配、扭矩放大的核心作用，常见于建材生产、冶金输送、重型物料搅拌这类需要大扭矩低转速输出的工况，区别于通用型减速箱，它的安装接口、轴系布局完全匹配配套设备的动力输入输出位置，不需要额外做转接法兰或者调整安装基座，能直接集成到整套传动系统里。从结构设计逻辑来看，箱体采用立式法兰安装结构，底部设置大直径安装法兰盘，顶部预留输入轴安装位，输入轴采用竖直布置的方式，和原动机的输出轴直接对接，避免了卧式布置需要额外改向传动带来的效率损耗，中间的传动腔体内预留了多级齿轮传动的安装空间，轴承位的同轴度公差按照IT7级精度设计，能保证齿轮啮合时的接触面积符合重载传动要求，减少偏载带来的齿面磨损。

　　箱体的侧壁做了加厚的加强筋布局，沿着轴承座的受力方向延伸筋条，在齿轮传递大扭矩产生径向力的时候，能有效降低箱体的形变，避免轴承位偏移导致的齿轮啮合间隙变化，同时箱体表面预留了多个观察孔、油位检测孔和放油孔，日常维护的时候不需要拆解整个箱体就能检查齿轮啮合状态、更换润滑油，降低运维的工作量。安装边界方面，底部安装法兰的螺栓孔采用圆周均布设计，适配配套设备基座的预装螺栓位置，输入轴端的法兰接口尺寸和常用的大功率电机输出轴止口匹配，输出端采用空心轴结构，可以直接套在被驱动设备的主轴上，通过键连接传递扭矩，不需要额外加装联轴器，能缩短整套传动系统的轴向尺寸，节省安装空间。

　　在设计过程中，箱体的内腔做了圆弧过渡处理，避免出现应力集中的直角区域，同时润滑油路的走向沿着齿轮旋转的方向布置，齿轮运转时带起的润滑油能直接飞溅到各个轴承位和齿轮啮合面，不需要额外加装强制润滑泵，在低速重载工况下也能保证各个摩擦面有足够的润滑，降低运转时的温升和磨损。箱体的外部安装凸台都做了平面铣削加工，保证外接的油管、传感器、端盖安装时的密封性能，避免润滑油渗漏，同时箱体的壁厚根据不同位置的受力情况做了差异化设计，受力大的轴承座区域壁厚增加，非受力区域适当减薄，在保证整体结构强度的前提下控制整体重量，降低设备的整体负载。

　　这类定制齿轮箱在实际应用中，往往是针对特定设备的安装空间、传动参数做的专属设计，不会和通用型号的安装尺寸通用，所以建模的时候需要严格核对各个接口的配合尺寸，包括止口的配合公差、螺栓孔的位置度、轴伸的长度和直径，避免安装时出现干涉，同时要考虑箱体加工时的工艺性，比如轴承位的加工要保证一次装夹完成同轴度加工，法兰面的平面度要满足密封要求，避免后续加工出现超差导致装配失败。
