两级圆柱齿轮减速传动装置结构设计

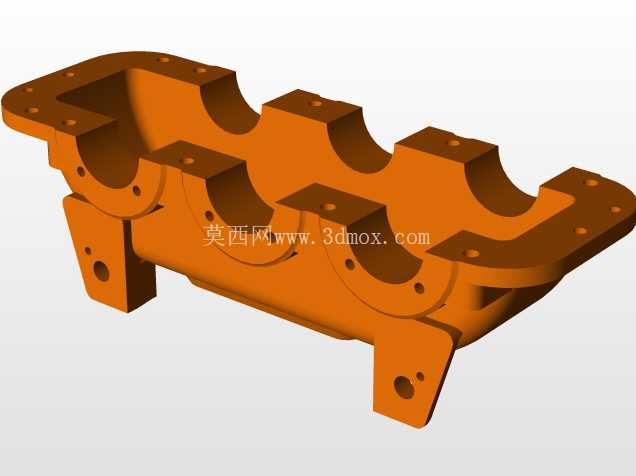

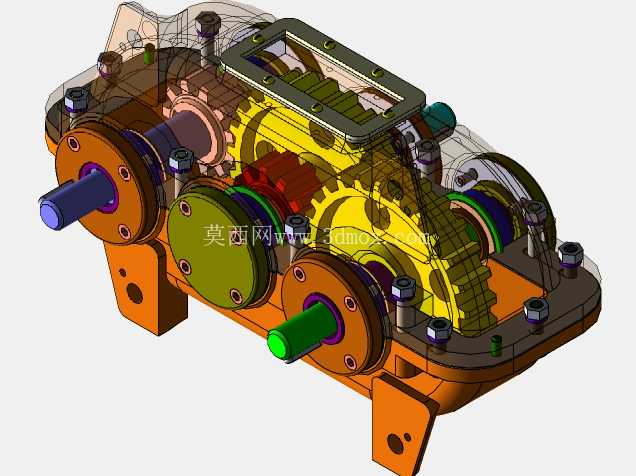

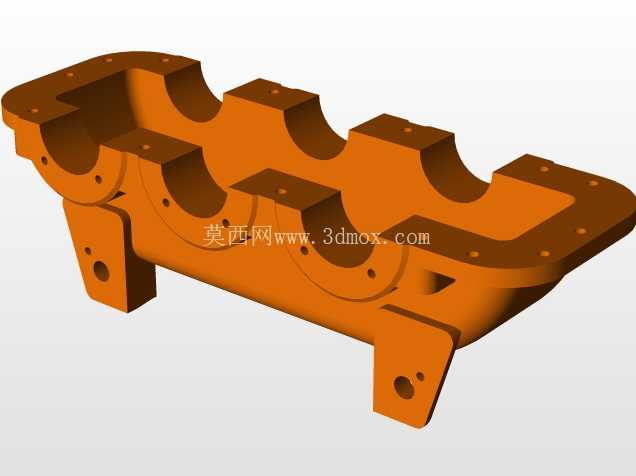

　　这套两级圆柱齿轮减速结构，是常规工业传动场景里应用极广的动力匹配部件，核心作用是在原动机和工作机之间完成转速降低、扭矩放大的动力传递匹配，适配绝大多数需要低转速大扭矩输出的工况，比如轻工生产线的输送辊驱动、小型物料提升设备的动力端、农用加工机械的传动单元，都能见到同结构减速装置的身影。从结构布局来看，采用展开式两级圆柱直齿轮传动布局，输入轴与输出轴呈平行轴布置，高速级齿轮设置在靠近输入轴侧，低速级大齿轮贴近输出轴端，这种布局能让各级齿轮的载荷分布更均匀，同时避免轴承受偏载影响寿命。箱体采用剖分式设计，上下箱沿结合面经过精密铣削加工，保证合箱后的密封性能，箱壁上预留的轴承安装孔位同轴度经过公差匹配，能保证轴系装配后转动顺畅无卡滞。

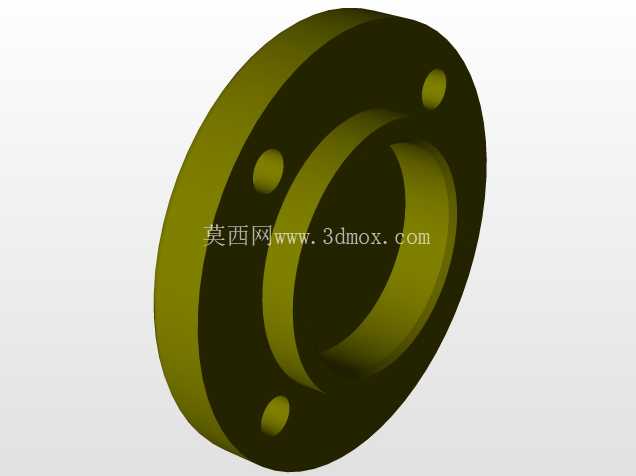

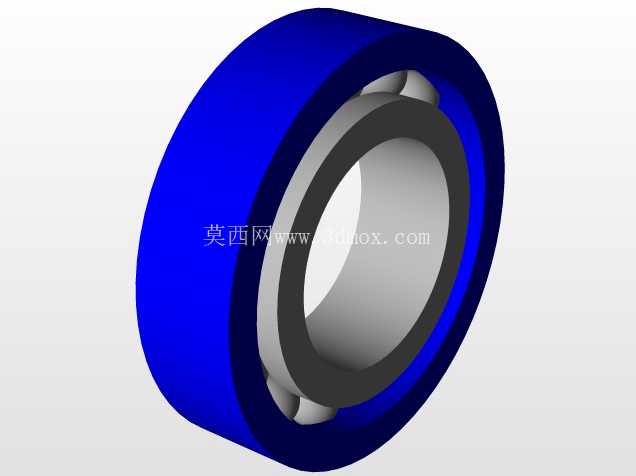

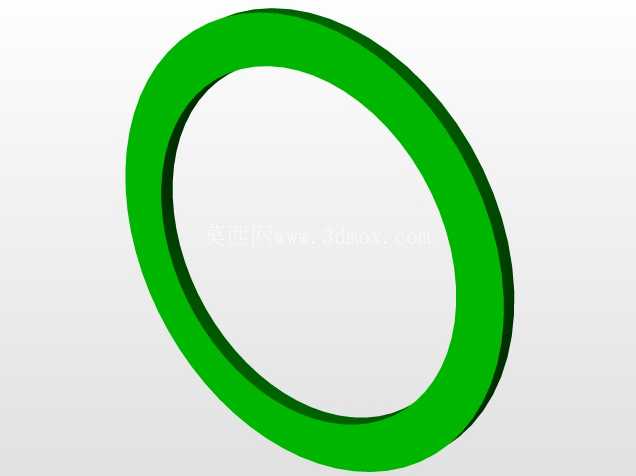

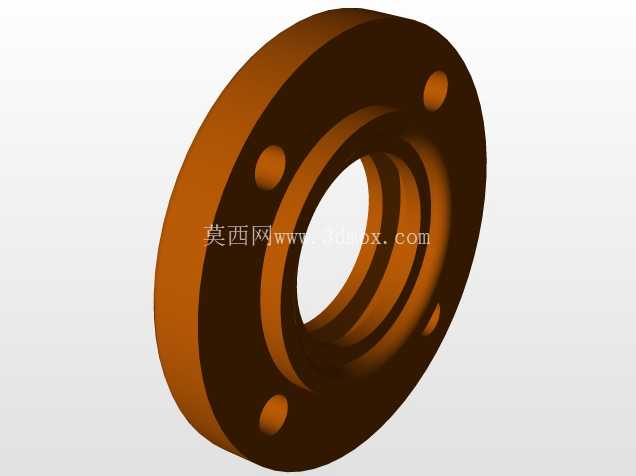

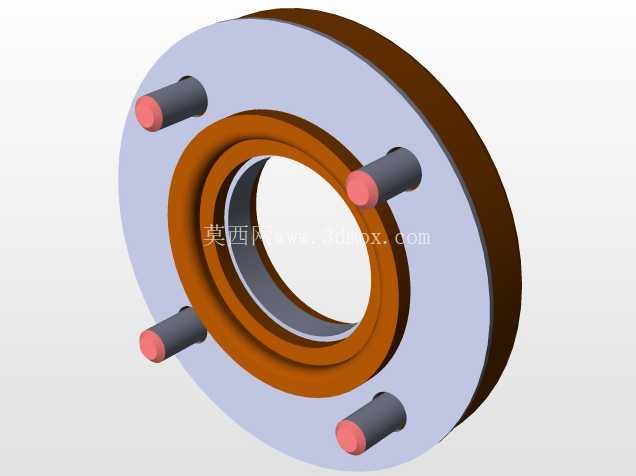

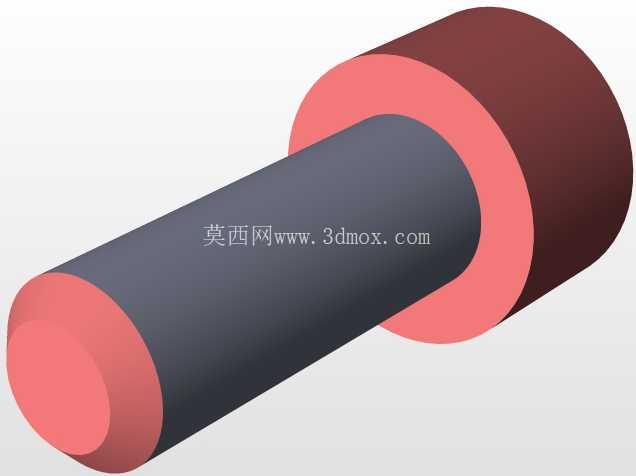

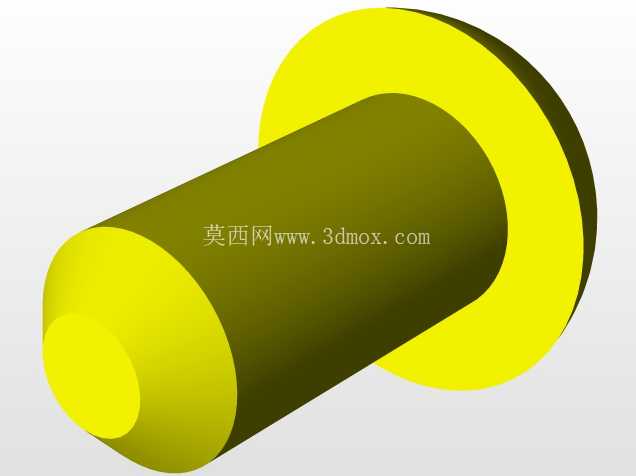

　　箱体底部设置带安装孔的支撑脚，安装孔的孔距、孔径都按照常规工业安装标准预留，安装时可以直接通过螺栓固定在设备的安装基座上，不需要额外加工转接板，适配性较强。轴系部分，三根平行轴分别通过深沟球轴承支撑在箱体轴承座内，轴承端盖采用凸缘式结构，通过螺栓固定在箱体侧壁，端盖与箱体之间设置密封垫片，既可以防止箱体内部的润滑油泄漏，也能阻挡外部的粉尘、碎屑进入箱体内部污染润滑介质。

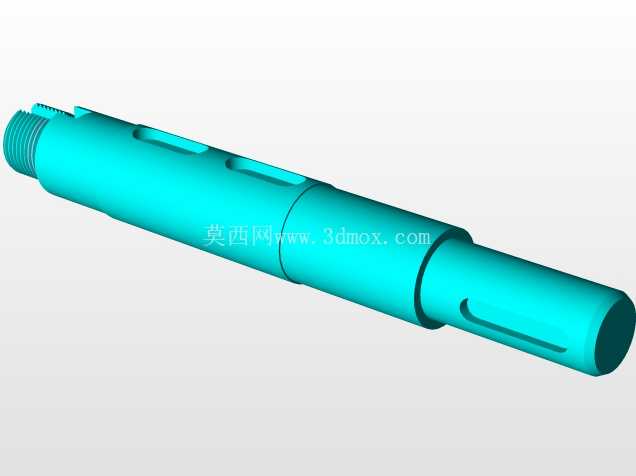

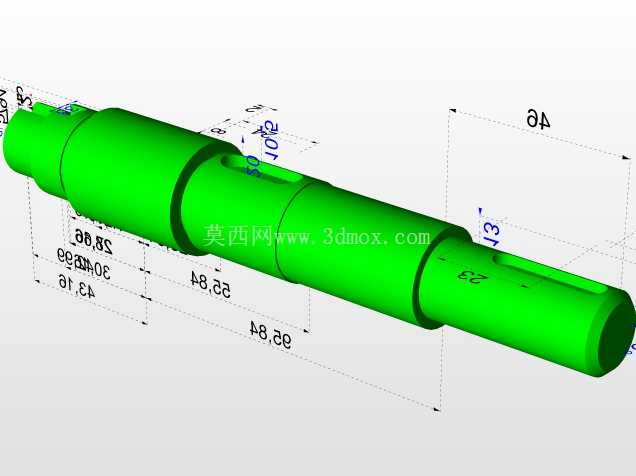

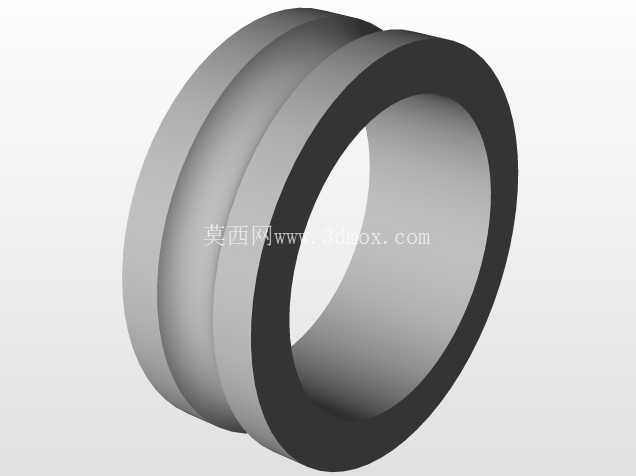

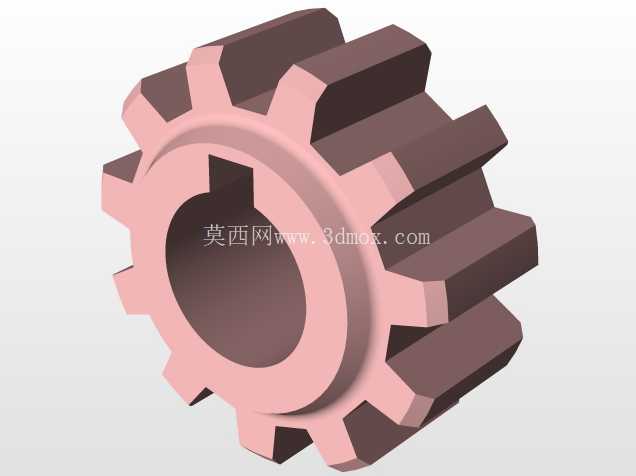

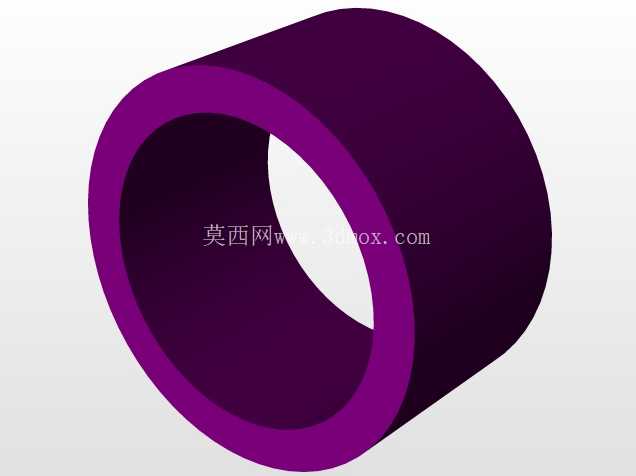

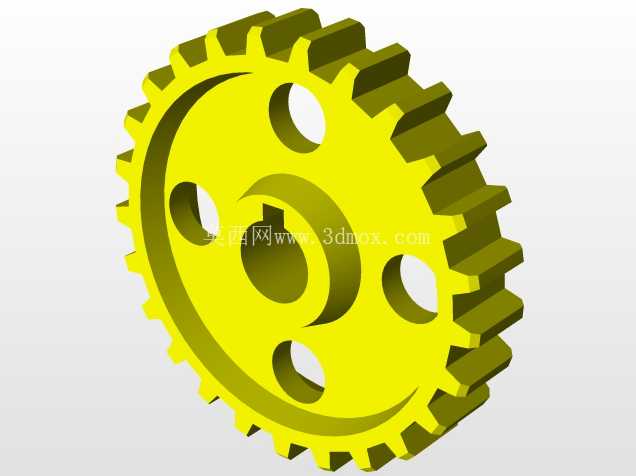

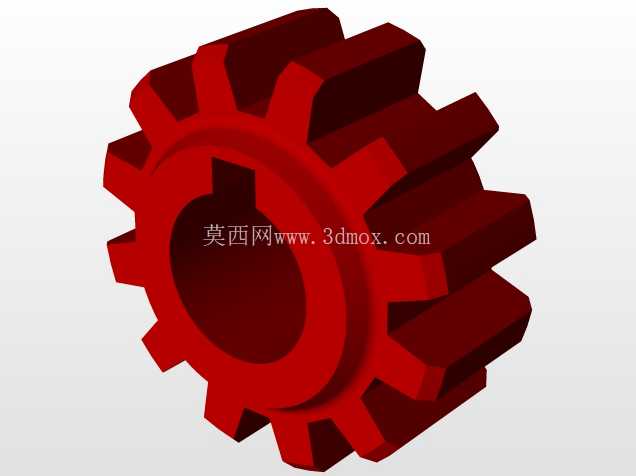

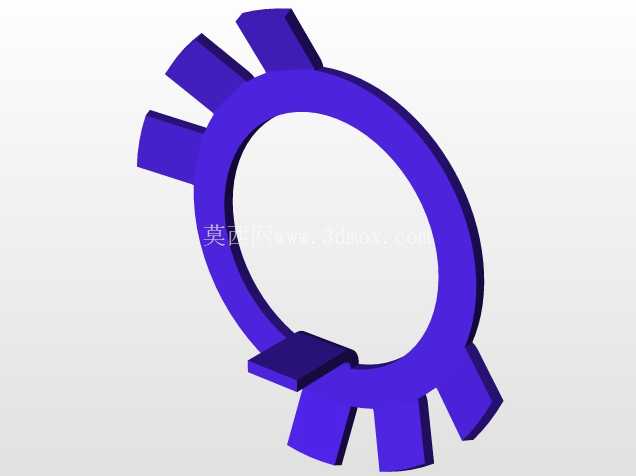

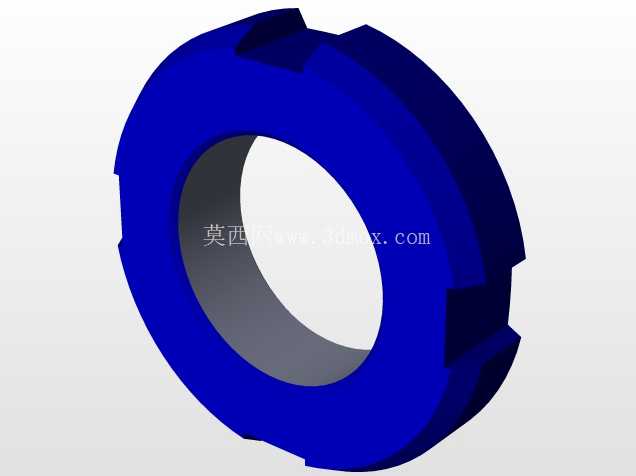

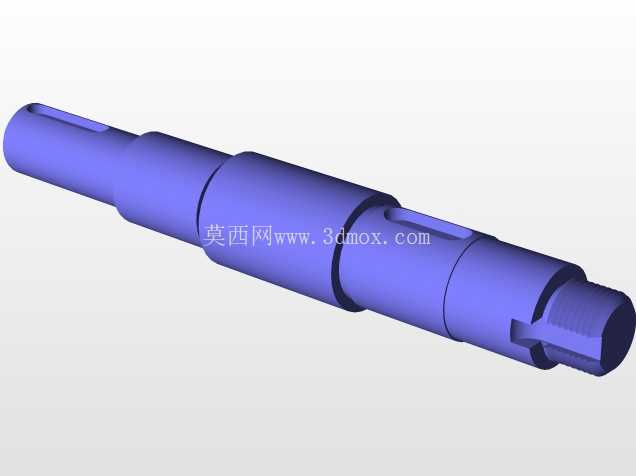

　　齿轮部分的参数匹配经过载荷校核，高速级小齿轮与大齿轮的传动比、低速级大小齿轮的传动比按照总传动比合理分配，保证两级齿轮的接触强度、弯曲强度都能满足额定载荷下的长期运行要求，齿轮与轴之间采用平键连接传递扭矩，轴上设置轴肩、套筒对齿轮和轴承进行轴向定位，避免运转过程中出现轴向窜动。箱体顶部设置带观察窗的盖板，通过螺栓固定在箱体上沿，日常维护时可以拆开观察窗检查内部齿轮的啮合情况、润滑油的油位状态，不需要完全拆开整个箱盖，降低维护工作量。输入轴、输出轴伸出箱体的位置都设置了轴封结构，防止润滑油顺着轴表面渗漏，同时避免外部杂质进入箱内。

　　从安装边界来看，整个装置的外形轮廓规整，没有突出的不规则结构，输入轴、输出轴的轴伸长度、轴径都按照通用标准设计，对接联轴器、带轮等传动件时可以直接选用标准件，不需要定制加工连接部件。设计过程中充分考虑了装配工艺性，所有轴上零件都能从轴端依次装配，不需要对轴进行复杂的特殊加工，上下箱体合箱时通过定位销保证位置精度，装配后不需要反复调整轴承间隙，端盖上的调整垫片可以方便地调整轴承的预紧量，保证轴系的运转精度。润滑方式采用浸油润滑，低速级大齿轮浸入箱体底部的润滑油池，运转时带起的润滑油可以飞溅到各个齿轮啮合面、轴承位置，完成润滑和散热，不需要额外设置强制润滑系统，结构简单可靠，维护成本低。箱体的加强筋设置在轴承座外侧和箱壁受力较大的位置，既可以提升箱体的整体刚性，避免受载后箱壁变形影响齿轮啮合精度，也能增加箱体的散热面积，帮助运转过程中产生的热量快速散出，保证长期运行时箱内温度不会过高，延长润滑油和密封件的使用寿命。
