斜坡式履带物料输送设备结构设计

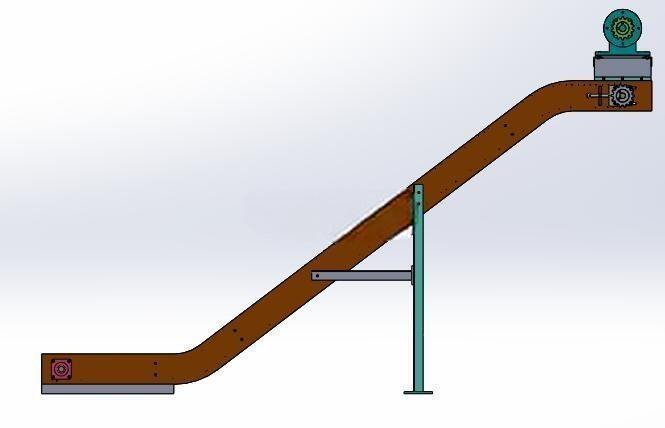

　　在散料、成件包装物的产线转序、高低工位衔接场景中，普通平皮带输送机往往面临大倾角输送时物料打滑、滚落的问题，这款斜坡履带输送结构正是针对这类工况做的定向设计。整机输送长度方向总尺寸2700mm，采用倾斜布置形式，可实现低位进料端到高位出料端的物料连续提升，适配车间内不同高度工位的物料转运需求，比如包装线末端成品向高位码垛工位输送、加工设备出料口向周转料仓的爬坡上料、分拣线不同楼层或平台间的物料传递，都能通过这类结构完成衔接。

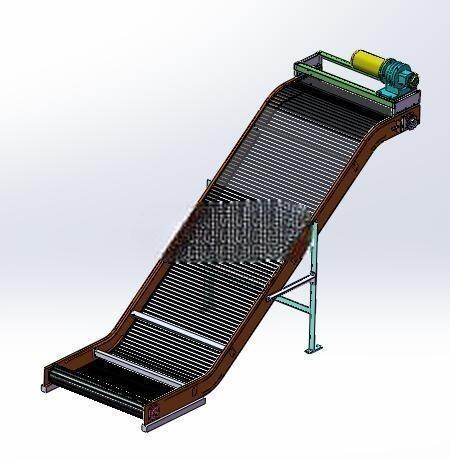

　　从结构设计逻辑来看，这款设备摒弃了普通平皮带的摩擦输送逻辑，采用履带式承载输送面，履带表面的条状凸起结构可以在大倾角工况下为物料提供足够的防滑支撑力，避免散料或表面光滑的成件物料在爬坡过程中下滑，最大适配倾角可覆盖常规车间内多数高低差工位的安装需求，无需额外增设挡料条或压料机构就能稳定输送。机架部分采用折弯型材焊接成型，整体做了刚性加强处理，中段设置可调式支撑腿，安装时可根据现场实际地面平整度、对接工位的高度差微调支撑高度，抵消地面不平带来的机架晃动问题，支撑腿与机架主体采用螺栓连接，后期维护更换时无需拆解整体机架即可完成拆装。

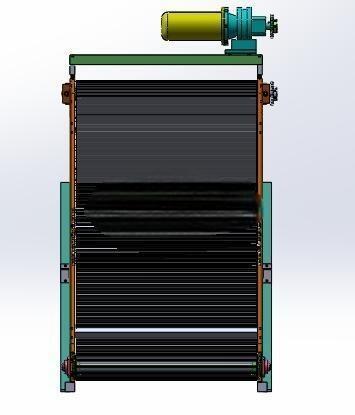

　　驱动端布置在设备高位出料侧，采用减速电机直连驱动辊的结构，减少链传动或带传动带来的动力损耗与维护点，驱动辊表面做了滚花处理，增大与履带内侧的摩擦力，避免重载启动时出现履带打滑丢转的问题。从动端设置在低位进料侧，内置张紧调节机构，可通过两端的调节螺栓调整履带张紧度，补偿履带长期运行后的拉伸变形，张紧行程预留足够余量，可覆盖履带全生命周期的张紧调整需求，无需频繁截短履带即可维持设备正常运行。履带回程段设置多组托辊，承托回程履带的自重，避免履带长期下垂出现变形、跑偏问题，上下分支的托辊间距经过载荷核算，在输送常规成件物料或散料时不会出现履带凹陷导致的物料卡滞。

　　安装边界方面，设备低位进料端预留了与上游出料设备对接的安装接口，可直接对接振动盘出料口、皮带机末端、加工设备排屑口等不同上游工位，高位出料端可根据下游设备的进料形式调整出料导板的角度，避免物料出料时出现磕碰、跌落损伤。两侧机架挡板高度经过核算，可阻挡输送过程中物料从侧边滚落，针对散料输送场景还可在挡板内侧增设密封胶条，减少细小颗粒从履带与挡板的间隙掉落。整机的电气安装位预留了走线槽，传感器、急停按钮的安装位置都做了预设，现场安装时无需额外在机架上钻孔焊接，直接通过预设的安装孔位即可完成电气元件的装配，大幅缩短现场安装调试的周期。

　　从实际使用的可靠性角度出发，这款结构已经过批量生产验证，各部件的受力点都做了应力释放处理，焊接部位做了时效处理避免长期使用出现机架变形，履带选用耐磨材质，可适配多数常规工业物料的输送磨损需求，日常维护仅需定期检查张紧度、清理履带缝隙夹带的物料即可，维护成本远低于同倾角的斗式提升机或挡边皮带机，对于中小载荷的爬坡输送场景有很强的适配性。结构建模时所有配合尺寸都按照实际加工公差做了预留，工程图中包含完整的零件加工尺寸、装配公差要求、焊接工艺标注，可直接用于生产落地，无需二次调整结构尺寸。
