汽车用涡轮压缩机组装结构三维设计

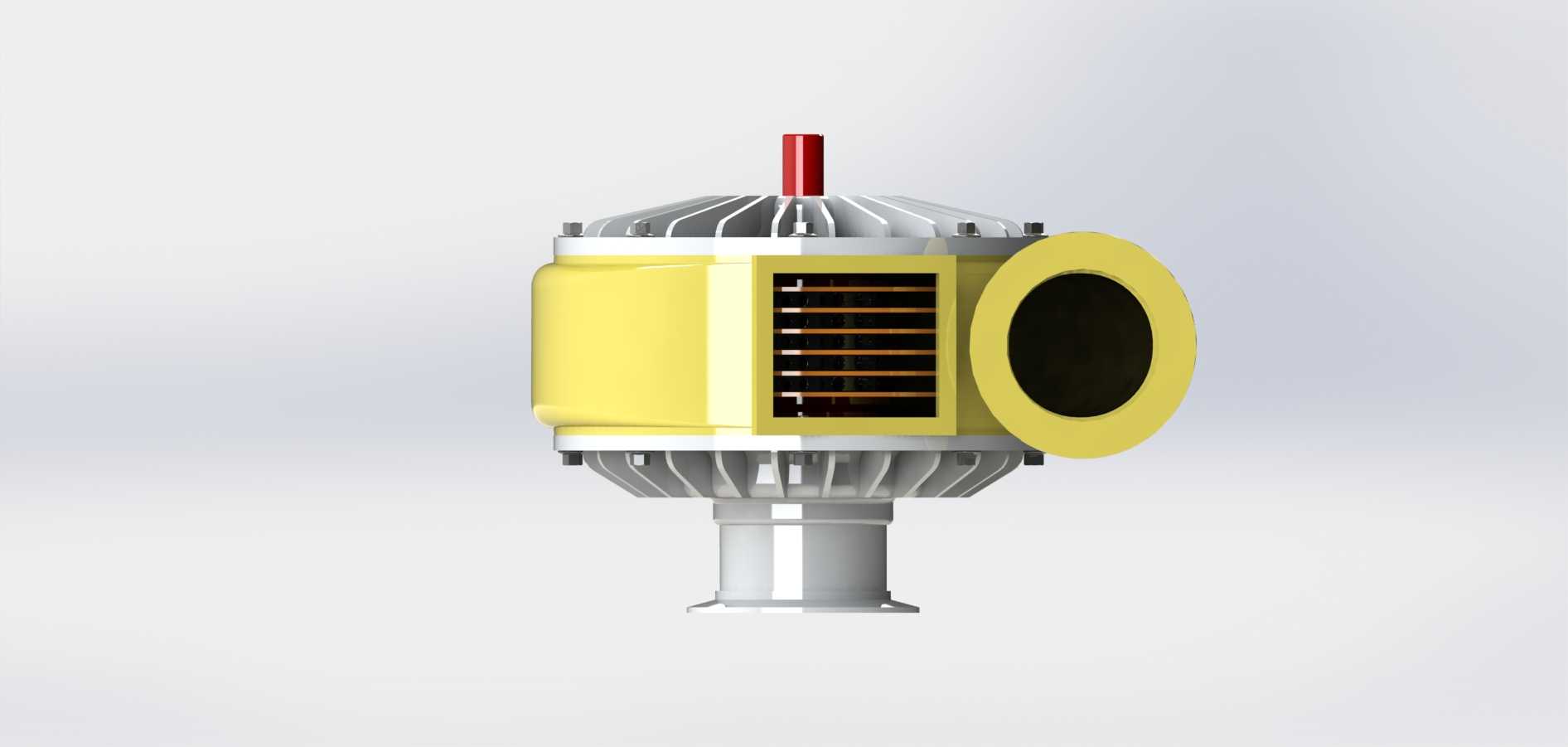

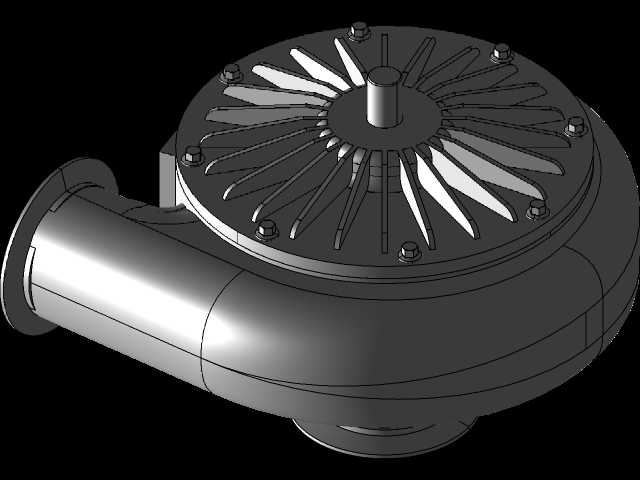

　　在车用动力系统的配套设计环节，涡轮压缩机是增压进气回路里的核心执行部件，其结构合理性直接决定发动机进气效率、动力输出曲线以及全工况下的响应速度，不少做动力总成匹配、进气系统改装的结构工程师，在项目初期都会需要精准的三维结构作为方案校核的基础。这款涡轮压缩机的结构设计，完全围绕车用增压场景的实际工况展开，首先从安装边界来看，整体采用侧置进气、轴向出气的接口布局，涡壳部分采用渐变式流道设计，进气口为圆筒形直段结构，方便与进气软管通过卡箍实现密封连接，出气口与压气机端的轴承座集成一体，可直接对接发动机进气歧管侧的安装法兰，安装时不需要额外设计转接支架，能够适配多数横置、纵置布局的乘用车动力舱空间，整体径向尺寸控制在常规1.5T-2.0T排量发动机配套增压器的通用区间内，轴向长度预留了隔热罩、密封垫片的安装余量，不会和周边的排气歧管、冷却管路产生空间干涉。

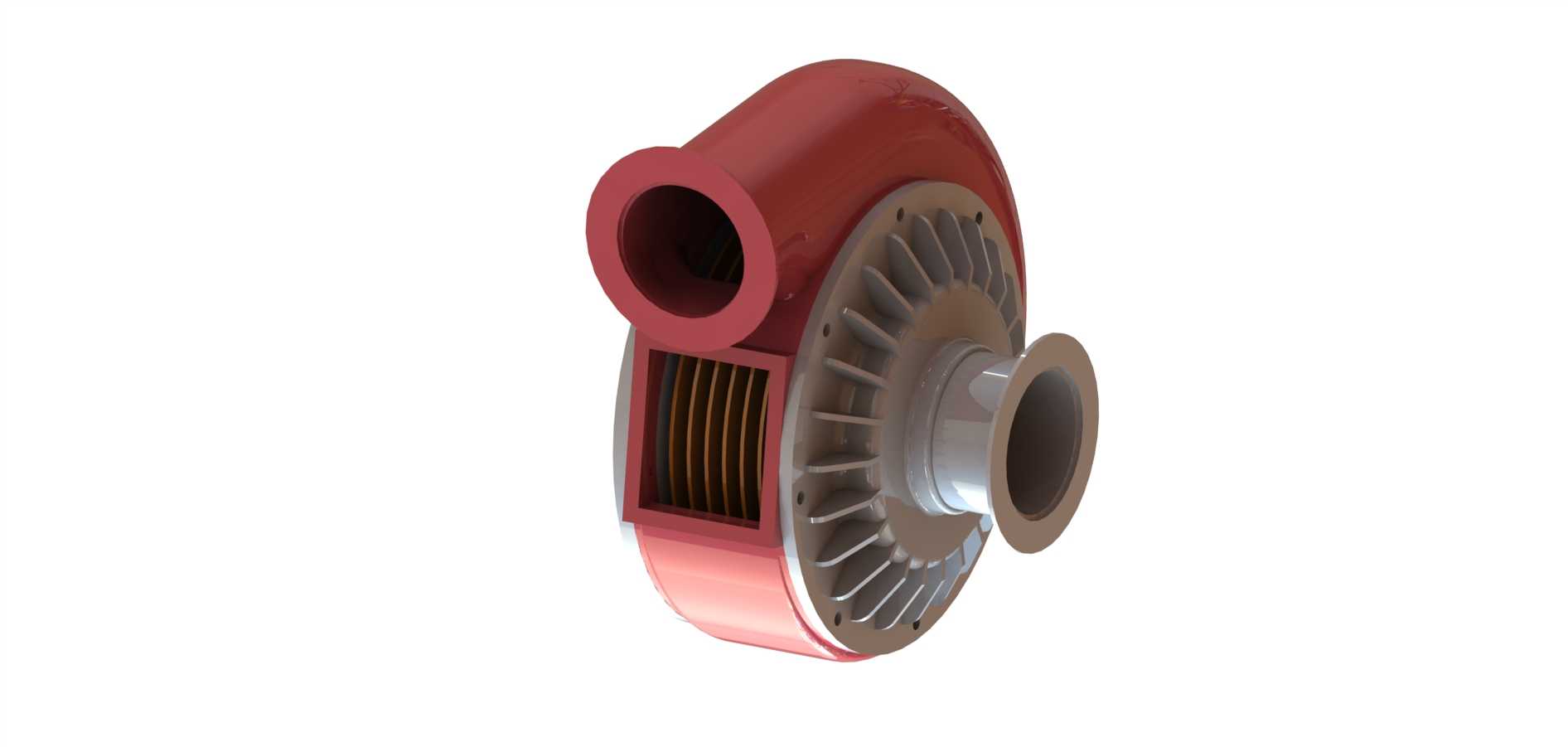

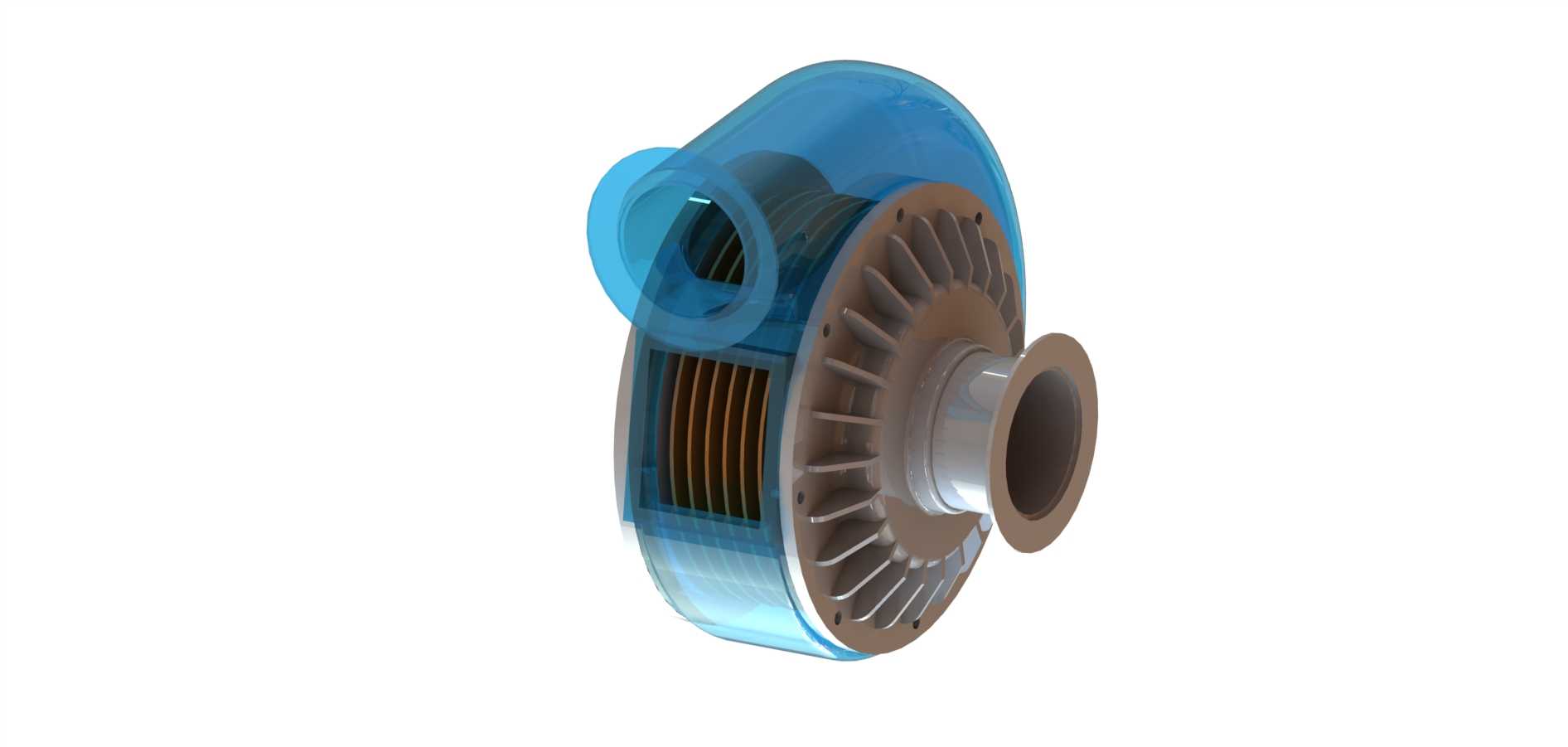

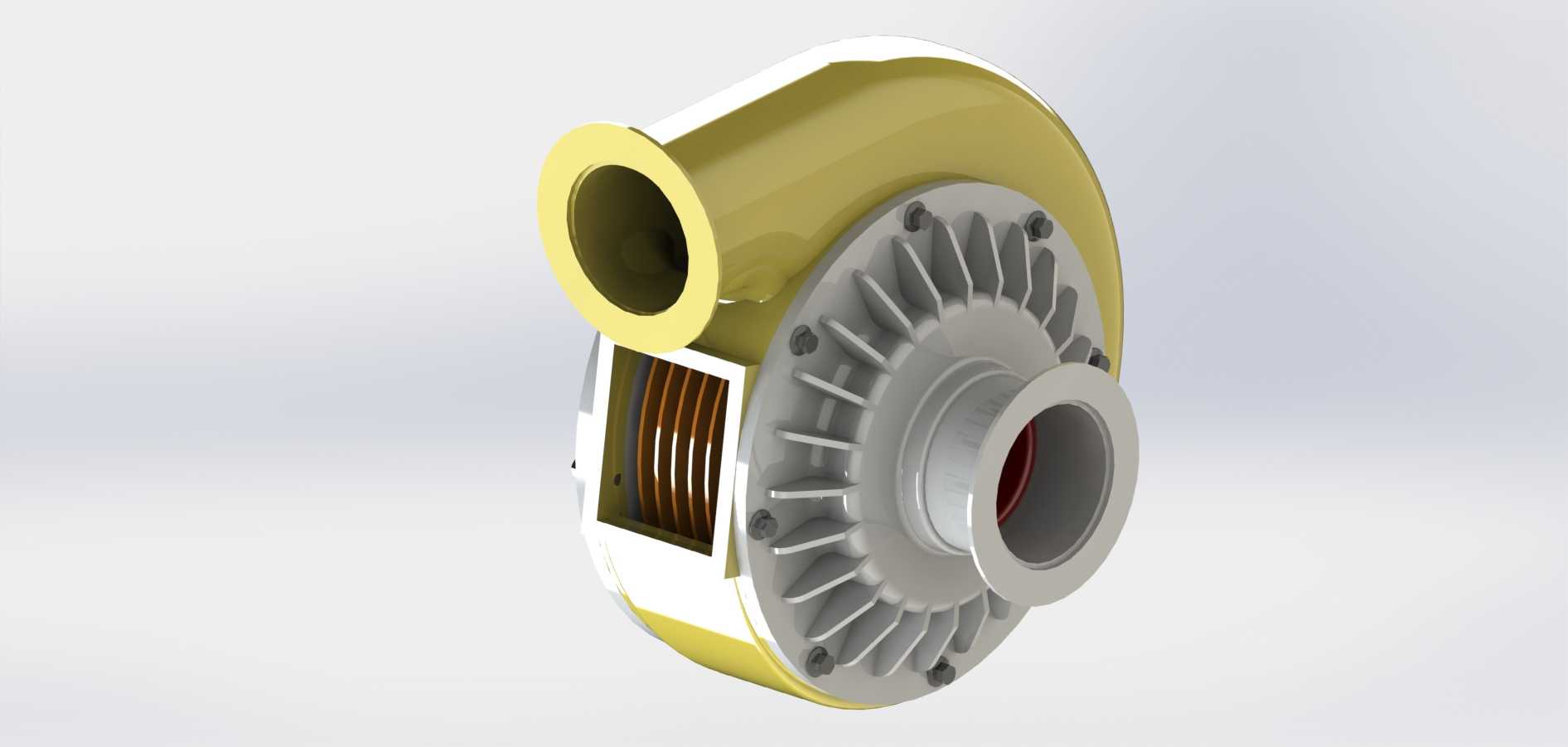

　　从功能特性层面拆解，这款结构完整还原了涡轮压缩机的核心工作单元：外侧的涡壳采用等壁厚渐变曲率设计，流道内壁做了顺滑过渡处理，能够最大限度降低高压气流在涡壳内的沿程阻力损失，避免气流在弯道处产生紊流影响增压效率；中间的压气机叶轮采用径向直叶片加后弯导流的组合结构，叶片数量经过匹配计算，既能够保证高转速下的进气压缩效率，又能避免叶片数量过多带来的转动惯量过大问题，让增压响应速度能够匹配日常驾驶的油门开度变化；叶轮后侧的轴承座集成了密封槽、冷却油道的安装位，能够和涡轮端的转子轴实现同轴装配，轴承安装位的同轴度公差在建模时做了严格的基准约束，保证后续出工程图时能够直接标注形位公差要求，满足实际加工的精度需求。

　　在实际的工程应用场景里，这类涡轮压缩机除了配套量产车的原厂动力系统，也会用于改装车的动力升级、非道路小型内燃机的增压改造、甚至是小型工业气源设备的压缩单元设计，不同场景下对结构的微调需求，都可以在这个三维模型的基础上快速修改：比如针对高原工况使用的机型，可以调整叶轮的叶片角度来提升低转速下的增压压力；针对改装场景的大马力需求，可以放大涡壳的流道截面来匹配更大的进气流量。建模过程中，所有的配合面都做了装配约束验证，叶轮和涡壳之间的间隙控制在合理范围内，既不会因为间隙过小导致高速转动时出现刮蹭，也不会因为间隙过大造成增压压力泄漏，螺栓连接位的分布完全参照通用量产件的布局，孔位大小、沉头深度都符合标准紧固件的安装要求，不需要二次调整就可以直接用于装配干涉检查、运动仿真分析。

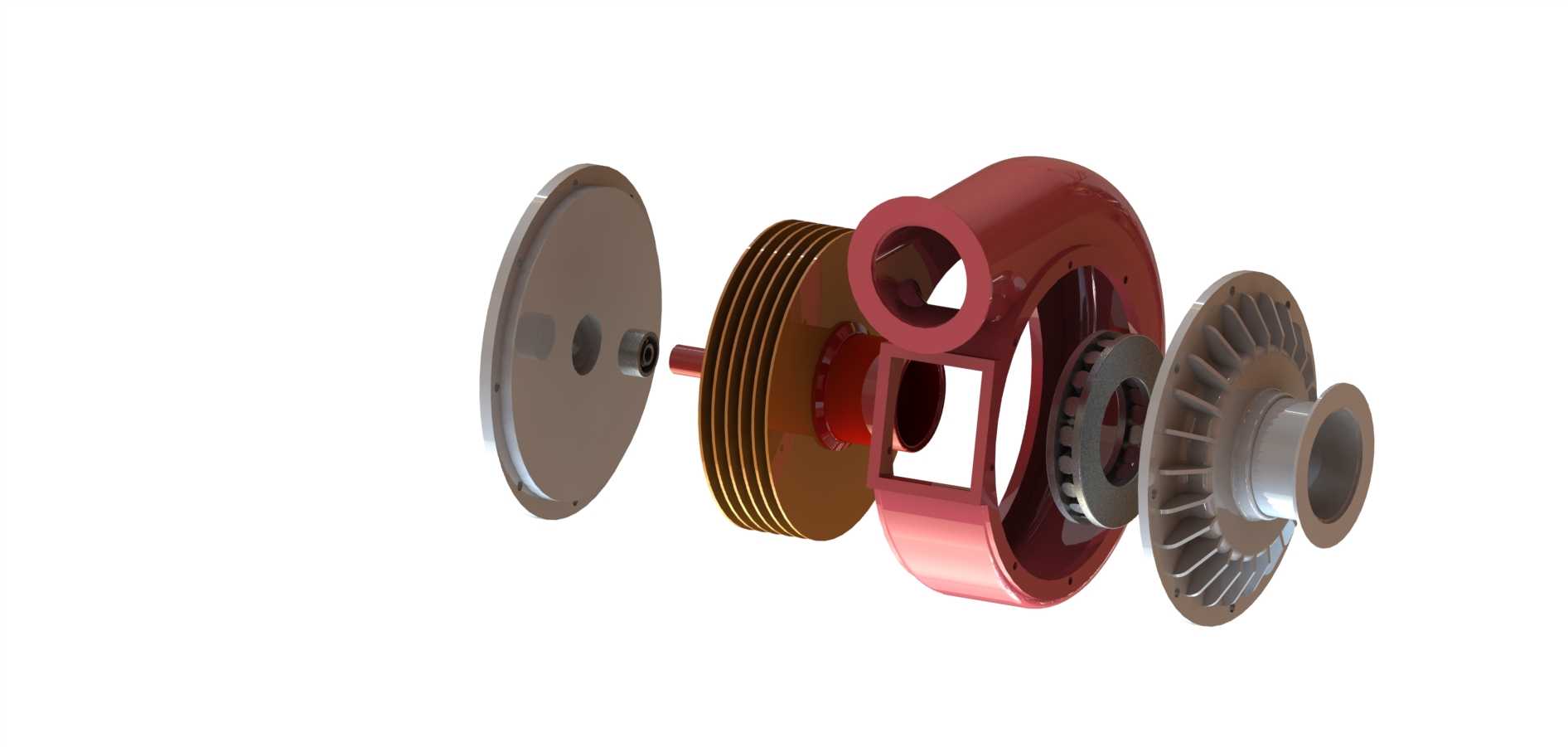

　　不少刚接触增压系统设计的工程师，很容易忽略涡壳和轴承座连接位置的密封结构设计，这个模型里完整还原了密封环的安装槽位、紧固件的均匀排布方式，连接法兰的平面度基准也做了明确设定，能够帮助设计人员快速理解这类部件的密封逻辑，避免实际装机后出现漏气、漏油的问题。另外，模型的各个零件都做了独立的实体拆分，涡壳、叶轮、轴承座、密封端盖都可以单独导出进行工程图转换，也可以直接导入仿真软件做流场分析、强度校核，比如校核高转速下叶轮的离心力变形、涡壳在高温高压气流下的应力分布，不需要再花大量时间做模型的几何清理工作。从安装维护的角度来看，这个结构的拆解顺序完全符合实际售后维修的操作逻辑，拆下涡壳周边的紧固螺栓就可以单独更换压气机叶轮，不需要拆解整个转子总成，能够大幅降低后期的维护成本，这也是量产配套部件设计时必须考虑的实际需求，很多纯概念建模的作品往往会忽略这类装配工艺性的细节，而这个结构完全是按照量产落地的要求完成的三维设计，每一处结构都有对应的工程实际用途，没有多余的装饰性特征。
