气动瓶装压缩作业设备结构设计

　　这款气动驱动的瓶装压缩作业设备，核心应用场景集中在需要对瓶装类工件完成压合作业、容积压缩、封装压装的生产工位，覆盖轻工包装、小型零部件压装、实验室试样处理等多个实际作业场景，区别于大型工业压缩机的流体压缩属性，该设备属于面向工件压装处理的专用气动压缩工装，以压缩空气作为单一动力源，无需配套液压站或大功率电力驱动单元，适配多数生产车间已配置的0.5-0.8MPa常规压缩空气管网，接入气源即可完成作业部署。

　　从设备实际用途来看，其核心是通过垂直方向的可控压力输出，完成放置在工位定位区的瓶装工件的压合作业，比如瓶装产品的外盖压装、瓶体预压定型、瓶装废料的压缩减容等作业，作业过程中压力输出平稳，不会因为刚性冲击造成瓶体碎裂或者工件损伤，适配塑料瓶、薄壁金属瓶、纸质包装瓶等多种材质的瓶装工件加工需求。

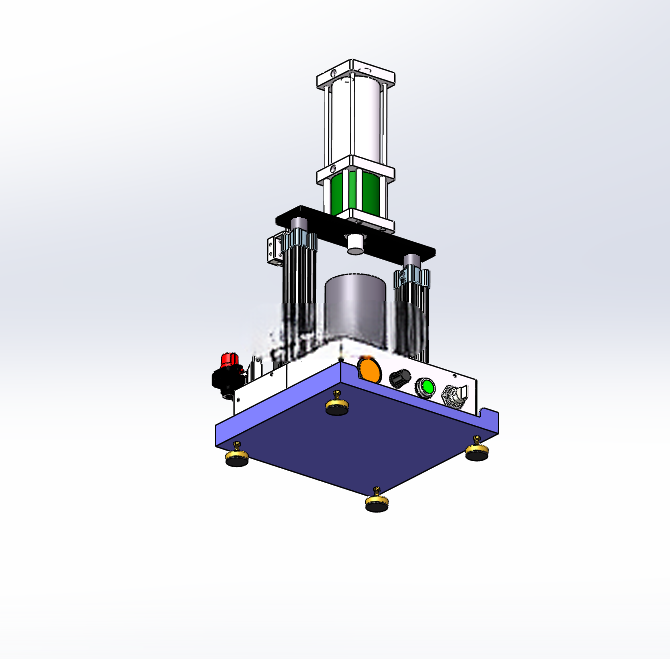

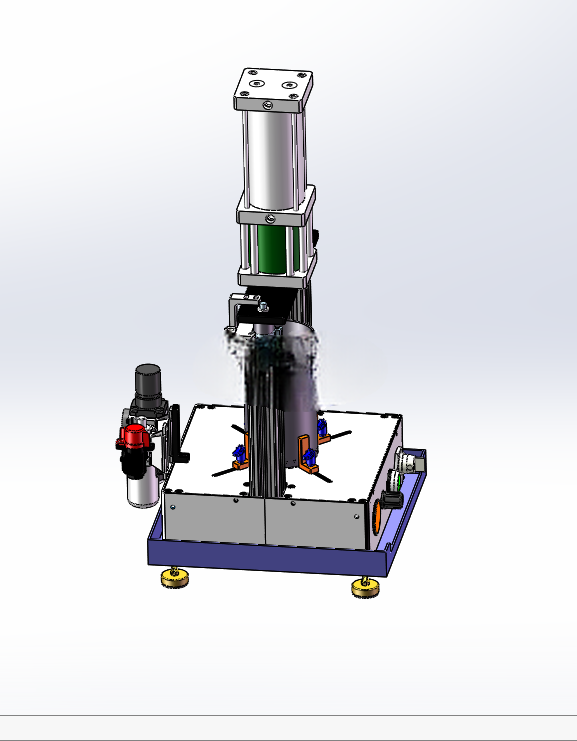

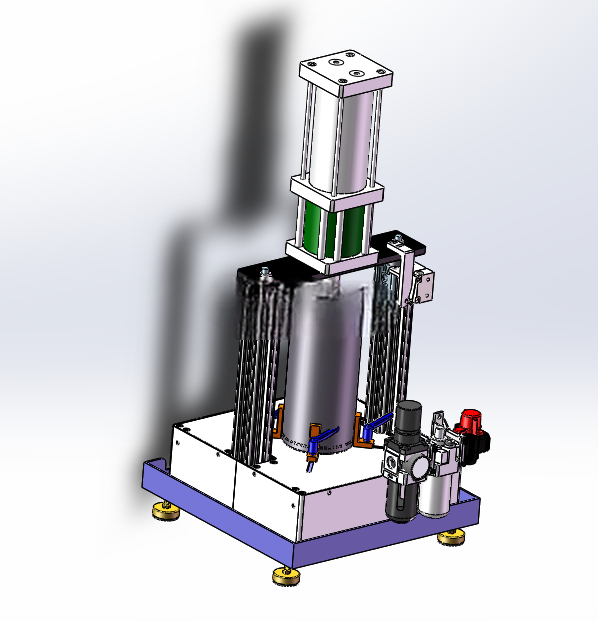

　　设备的功能特性设计完全围绕现场作业的实用性展开：顶部配置标准气缸作为压力输出执行件，气缸两侧配套双导柱结构做运动导向，避免压头下行过程中出现偏摆，保证压合面的平行度误差控制在0.1mm以内，压头位置可根据不同瓶体的高度更换适配接头，满足多规格瓶装工件的作业需求；底部作业平台设置了定位凹槽，可快速放置待加工瓶装工件，无需额外做对位调整，平台周边集成了气源处理三联件、控制按钮、急停开关，操作位完全符合人工站立作业的人机工程尺寸，操作人员无需大幅度抬手或者俯身即可完成所有操作动作；平台底部配置四个可调防震脚杯，可根据地面平整度调整设备水平，抵消气缸动作过程中的振动，保证设备运行过程中的稳定性。

　　设计思路上完全遵循气动工装的轻量化设计原则，整体框架采用标准铝型材搭配加工件组装，没有采用厚重的焊接机架结构，在保证结构刚性满足100kg以内压合力需求的前提下，尽可能压缩设备整体重量，方便设备在车间内的移位与工位调整；气路设计采用常规的二位五通电磁阀控制气缸换向，节流阀调整气缸下行与上行的速度，避免压头快速下行冲击工件，所有气路元件均采用市面通用标准件，后期维护更换无需定制配件，降低设备的全生命周期使用成本；电气控制回路采用最简设计，没有配置复杂的PLC控制系统，通过按钮与继电器直接实现气缸的动作控制，故障点少，车间普通维护人员即可完成故障排查与维修，适配小型加工厂、作坊式生产单元的设备维护能力。

　　外形尺寸与安装边界方面，设备整体占地尺寸控制在400mm*400mm的方形区域内，整体高度不超过600mm，不需要预留过大的安装空间，可直接放置在常规工作台面上完成安装，不需要做地面固定；设备作业时的最大外伸部件为两侧的导柱与气缸，安装时仅需要在设备周边预留100mm的操作与维护空间即可，气源接口设置在设备侧方，接入气管后不会超出设备整体安装边界，不会与周边其他设备产生干涉；压头的最大下行行程为150mm，可适配高度在50mm-200mm之间的瓶装工件作业，覆盖绝大多数常规瓶装产品的尺寸需求。

　　在实际使用过程中，该设备可直接集成到小型包装生产线的压装工位，也可作为独立工位由人工上下料完成单机作业，压合压力可通过气源调压阀在0-100kg范围内无级调整，针对不同壁厚、不同材质的瓶体可快速匹配对应的压合力，避免压力过大压坏工件或者压力过小无法达到压合要求；设备的操作逻辑符合一线作业人员的操作习惯，双手按钮启动的设计可避免操作人员误触造成的安全隐患，急停按钮设置在平台最显眼的侧方位置，出现异常情况时可一键切断气源与控制回路，让气缸停止动作，保障作业安全。
