在流体增压输送领域,离心式压缩机的核心做功部件非叶轮莫属,半开式结构的叶轮凭借其兼顾效率与强度的特性,在中小流量高压比工况场景中占据了极高的应用占比。这类叶轮常见于工业流程中的空气增压站、燃气轮机的压气机段、车用涡轮增压器的压气机端,以及部分需要高压气源的工艺环节,其运行状态直接决定了整套压缩设备的能耗水平与输出压力稳定性。

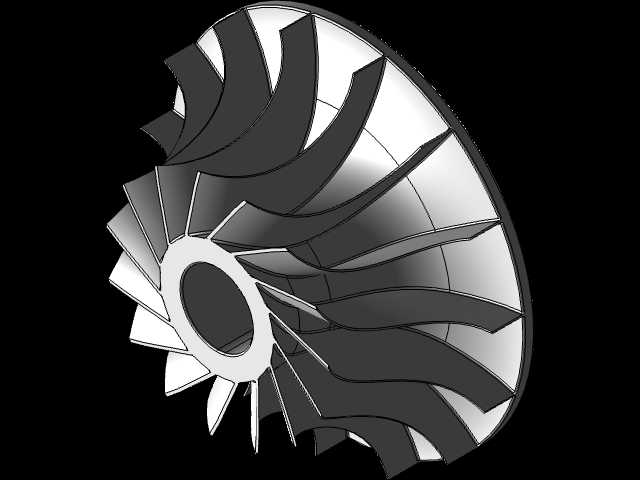

从结构功能来看,半开式叶轮介于闭式与开式叶轮之间,没有闭式叶轮外侧的轮盖结构,仅保留轮毂与径向分布的叶片,这一设计直接规避了轮盖在高速旋转下产生的附加离心应力,能够适配更高的工作转速,通常线速度可达到300m/s以上,满足高压比工况的线速度要求。同时相比完全开式的叶轮结构,半开式设计的叶片与轮毂为一体化加工结构,叶片根部的连接刚性更强,在高速气流冲击下形变量更小,叶顶间隙可以控制在更小的范围内,减少了叶顶泄漏损失,气动效率比同参数开式叶轮高出8到12个百分点。
设计这类叶轮时,首先要匹配整机的流量与压比参数确定子午流道的型线,轮毂侧的流道从进气端到出气端采用平滑的圆弧过渡,避免流道截面突变引发的气流分离。叶片采用三元扭曲设计,沿叶高方向的安装角从根部到顶部逐步调整,保证不同叶高位置的气流攻角都处于最优区间,减少进气冲击损失。叶片的厚度分布遵循等强度设计原则,根部厚度最大以承受离心力与气流交变载荷,向叶顶方向逐步减薄,既控制整体转动惯量,也减少叶片对气流的阻塞作用。叶片数量的选择需要兼顾气动载荷与加工可行性,数量过少会导致单叶片载荷过大,容易引发气流分离;数量过多则会增加流道摩擦损失,同时提升加工成本,通常高压比工况下的半开式叶轮叶片数在12到19片区间内选取,部分带分流叶片的结构会在长叶片之间设置短叶片,进一步优化出口流场均匀度。
安装边界方面,这类叶轮的中心孔采用锥面配合或者圆柱面加键连接的结构,与压缩机主轴的配合公差选择过盈配合,过盈量根据工作转速下的离心膨胀量计算确定,保证高速旋转时配合面不出现松动。叶轮的轴向定位依靠轴肩与锁紧螺母实现,安装时需要做动平衡校正,平衡精度等级达到G2.5以上,避免高速运行时产生过大振动。叶顶与机壳之间的间隙需要根据工作温度下的热膨胀量、转子的振动幅值、轴承的浮动量综合确定,间隙过小容易在运行时出现叶顶刮蹭机壳的故障,间隙过大则会大幅提升泄漏损失降低效率,通常常温工况下的叶顶间隙控制在叶轮直径的千分之二到千分之三区间。
实际应用中,半开式叶轮的加工通常采用五轴铣削整体成型,材料根据工作介质与转速选择,普通空气压缩工况常用高强度锻造铝合金,兼顾重量与强度;高温或者腐蚀介质工况则选用不锈钢或者钛合金材料,保证长期运行的结构可靠性。在流道设计阶段还需要考虑固体颗粒的冲蚀问题,对于进气含尘量较高的场景,叶片前缘会做钝化处理,提升抗冲蚀能力,延长叶轮的服役周期。运行过程中,叶轮的叶片表面粗糙度会直接影响气动效率,加工完成后通常会对流道做抛光处理,降低表面摩擦阻力,同时减少杂质在叶片表面的附着,避免积垢引启动平衡失效。
从整机匹配角度,半开式叶轮的出口气流速度较高,需要匹配对应的扩压器结构将动能转化为压力能,叶轮出口的气流角需要与扩压器的进口安装角对齐,避免出现气流冲击损失。在变工况运行场景下,半开式叶轮的稳定工作范围比闭式叶轮更宽,当流量偏离设计点时,叶片表面的气流分离发展速度更慢,不容易触发喘振故障,这一特性也让其在工况波动较大的应用场景中更受青睐。
