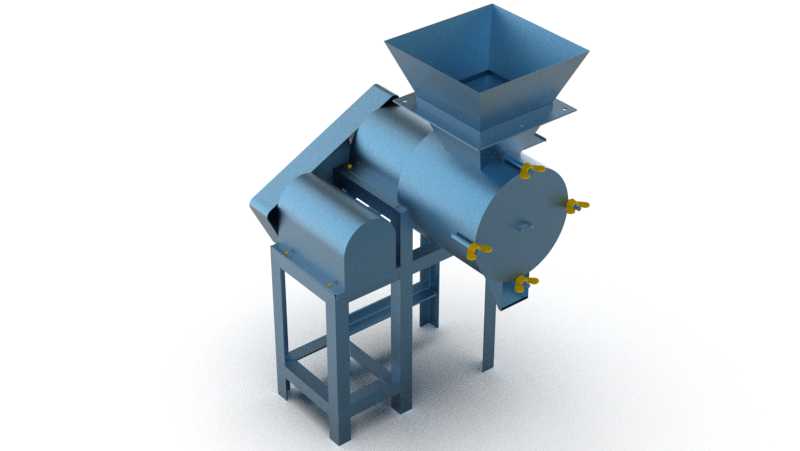

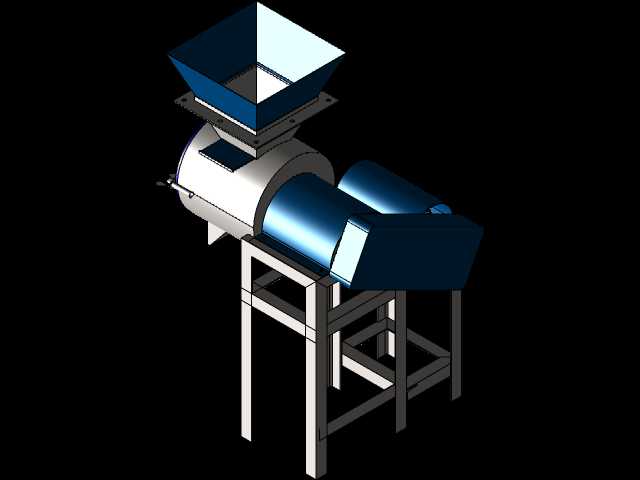

棕榈仁破碎处理专用工业破碎设备结构

　　在热带油料作物初加工生产线中，棕榈仁破碎是仁壳分离、后续榨油工序前的核心预处理环节，这款破碎设备的结构设计完全围绕棕榈仁的物料特性展开，区别于通用矿石破碎机的高冲击载荷设计，整体结构更适配油料籽粒的脆性破碎需求，避免过度粉碎导致的仁壳分离难度提升、油料流失问题。设备顶部采用方锥形扩口进料斗设计，斗体倾斜角度设置为38度，刚好匹配棕榈仁堆积角参数，能够保证物料依靠自重均匀滑入破碎腔，无需额外设置强制进料搅龙，减少易损件数量的同时，进料口最大边长达到420mm，能够适配前端输送设备的出料宽度，避免散料溢出，进料斗与破碎腔端盖采用法兰螺栓连接，法兰面设置定位止口，保证装配同轴度的同时，可快速拆卸清理腔体内残留物料。

　　破碎腔主体采用卧式圆筒形结构，腔体内壁设置有可更换的耐磨衬板，衬板通过沉头螺栓固定在腔壁上，磨损后可单独更换无需更换整个腔体，降低运维成本；腔体端盖上均匀布置有4组调节螺栓，用于调整内部打击组件与腔体衬板的间隙，间隙调节范围在5mm到25mm之间，可根据不同产地棕榈仁的粒径、含水率调整破碎粒度，保证破碎后仁粒粒径控制在8-15mm区间，满足后续仁壳风选分离的粒度要求。设备的动力端采用侧置安装布局，电机安装座与主机机架为一体化焊接结构，安装面经过铣削加工保证平面度，电机与破碎主轴通过带轮传动，带轮外侧设置有全封闭安全防护罩，避免生产过程中杂物卷入传动部位，同时防护罩上开设观察口，可随时检查三角带的张紧度与磨损情况。

　　机架部分采用方管焊接框架结构，四条支腿的安装孔位按照标准生产线设备安装间距设计，支腿底部设置有可调减震垫铁，可适应不平整的车间地面安装，调整设备水平度，避免运行过程中出现异常振动；机架整体高度设置为1100mm，刚好匹配后续输送设备的进料高度，无需额外制作安装基础支架，减少现场安装工作量。设备的出料口设置在破碎腔底部斜下方，出料口倾斜角度为45度，能够保证破碎后的物料依靠自重顺畅排出，不会在腔体内积料，出料口可直接对接溜管或者斗式提升机进料端，适配不同布局的生产线需求。

　　从结构设计逻辑来看，这款设备没有采用复杂的集成化结构，所有易损部位都设计为快拆结构，日常运维时不需要大型吊装设备，单人即可完成衬板更换、间隙调整等常规维护操作，非常适合东南亚、非洲等棕榈主产区的中小型加工厂使用，这些区域的车间运维条件相对有限，结构简单、可靠性高、维护便捷的设备更适配实际生产场景。设备整体外形长度控制在1200mm，宽度850mm，安装时左右两侧需要预留不小于300mm的操作空间，用于调整端盖螺栓、检查传动带状态，设备上方需要预留500mm的空间用于进料斗的安装与日常进料观察，整体安装占地空间小，可灵活布置在现有生产线的预留工位中，不需要对原有生产线布局做大规模调整。破碎主轴采用调质处理的45号钢加工，轴上安装的打击锤采用活动铰接结构，遇到硬杂物时可自动摆开避让，避免卡料或者锤片断裂，相比刚性固定的锤片结构，抗异物冲击能力更强，适合棕榈原料中偶尔夹带果壳硬渣、小石块的实际来料情况，减少设备故障停机时间。
