可拓展第四轴三轴数控铣床结构设计

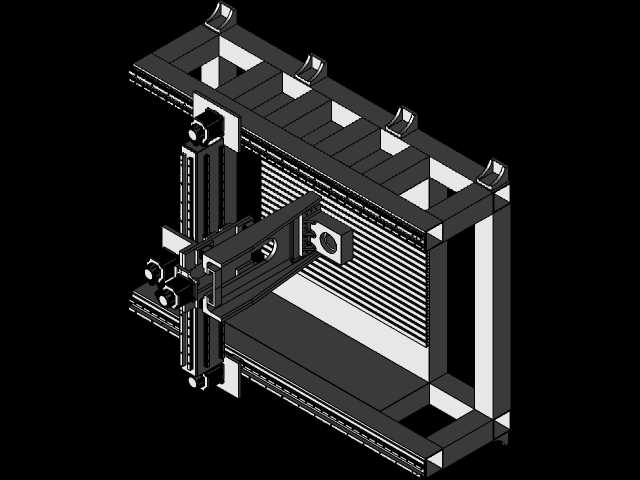

　　在通用机械零部件加工、小型模具型腔铣削、非标五金件批量加工场景中，三轴数控铣床是中小机加车间的核心加工设备，这款可拓展第四旋转轴的三轴铣床结构，在常规立式铣床的布局基础上做了适配性优化，能够覆盖从平面铣削、沟槽加工到简单曲面成型的多数常规铣削工序需求。整体床身采用龙门式框架布局，X轴行程方向布置在床身水平工作台两侧，采用线性导轨搭配滚珠丝杠的传动组合，保证进给过程中的运动刚性与重复定位精度，Y轴溜板搭载在X轴滑座上，垂直于X轴方向布置进给传动组件，Z轴主轴滑枕垂直安装在Y轴溜板前端，主轴单元采用标准BT30锥孔安装接口，可适配不同直径的铣刀、钻头、镗刀等加工刀具，满足钻、铣、镗、攻丝等多工序集中加工的需求。

　　设备的外形尺寸控制在1200800450的边界范围内，属于小型桌面级数控铣床的尺寸范畴，不需要做专门的设备地基浇筑，放置在水平承重的车间工作台面上即可完成安装调试，适合小型加工门店、职业院校实训车间、个人加工工作室这类空间有限的场景使用。设计阶段特意预留了第四旋转轴的安装接口，在X轴工作台的端部预留了A轴旋转台的安装定位面与走线槽位，用户有复杂回转类零件加工需求时，不需要对床身主体做二次改造，直接加装对应规格的数控转台即可升级为四轴联动加工设备，拓展设备的加工覆盖范围，避免后期产能升级时的整设备替换成本。床身的防护结构采用半包围式钣金防护，X轴两侧的导轨丝杠区域都设置了可伸缩的风琴防护罩，能够阻挡加工过程中产生的金属切屑、切削液飞溅进入传动组件内部，延长导轨丝杠的维护周期，主轴端面设置了环形冷却喷嘴接口，可接入车间冷却系统，在加工硬质金属材料时对刀具切削区域进行持续冷却，降低刀具磨损速度。工作台采用标准T型槽结构设计，槽间距符合通用工装夹具的安装尺寸规范，可直接搭配通用平口钳、组合压板、简易分度头等工装使用，不需要额外定制专用夹具，降低用户的工装投入成本。

　　传动系统的伺服电机安装位置都做了避让设计，电机与丝杠之间采用联轴器直连的传动方式，减少传动链间隙对加工精度的影响，各轴的行程限位位置都设置了硬限位挡块与软限位参数双重保护，避免设备运行过程中出现超程碰撞的问题。电气柜集成布置在床身背部的空腔区域，所有走线都采用拖链收纳，避免运动过程中电缆出现拉扯磨损，整体结构的装配公差按照普通精度级加工设备的标准设计，各轴的定位精度可控制在0.02mm以内，重复定位精度可达0.01mm，能够满足多数常规五金零件、塑料零件、软金属零件的加工精度要求。

　　在实际加工应用中，这款设备既可以承担小型铝件、铜件等软金属的高速铣削加工，也可以通过调整切削参数完成45号钢、铸铁等常规钢材的低速重切削加工，适配的加工材料范围覆盖了机加工领域的多数常用材料。设备的操作面板预留位置设置在床身右侧，符合多数操作人员的操作习惯，主轴转速范围可覆盖0-8000rpm，可根据不同加工材料、不同刀具直径调整合适的切削参数，在加工薄壁类零件时可采用高转速小进给的切削策略，减少零件装夹变形，在加工大余量去除的粗加工工序时，可采用低转速大进给的切削策略，提升加工效率。
