台式摇臂钻床工业加工设备结构

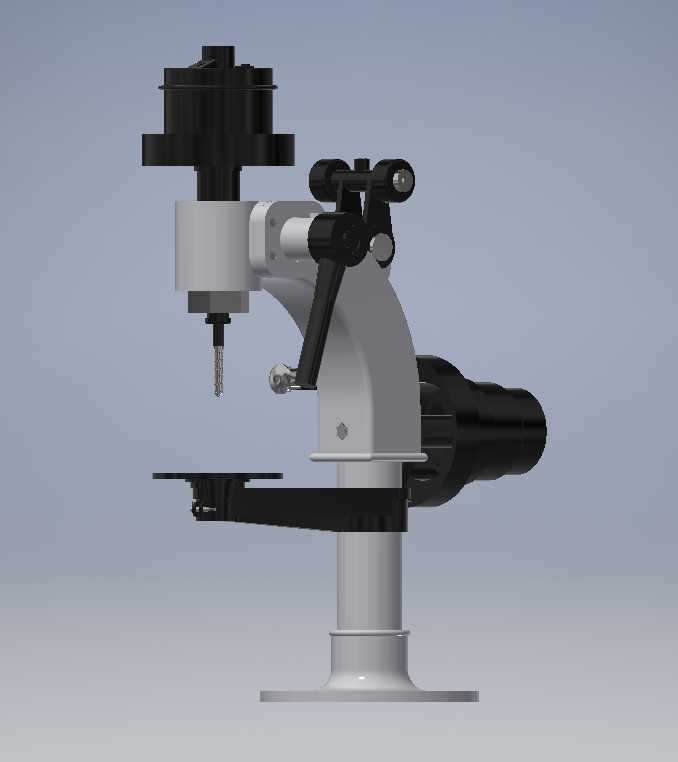

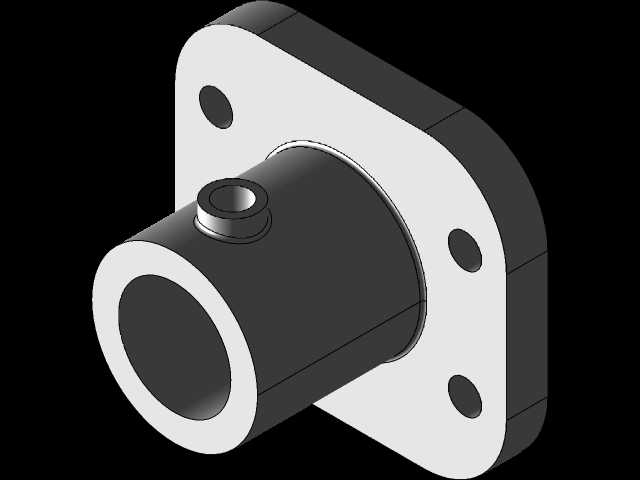

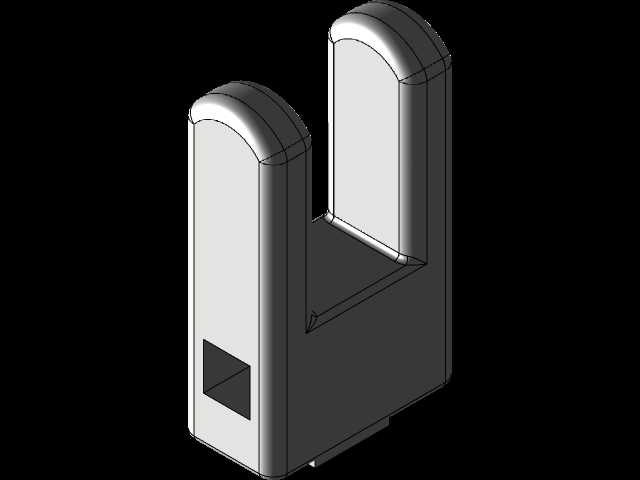

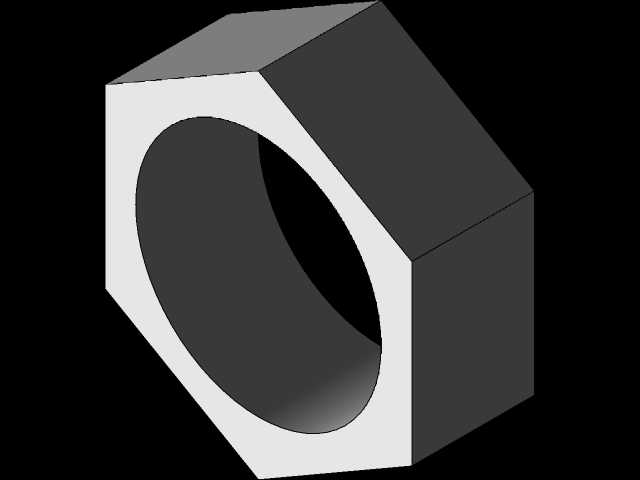

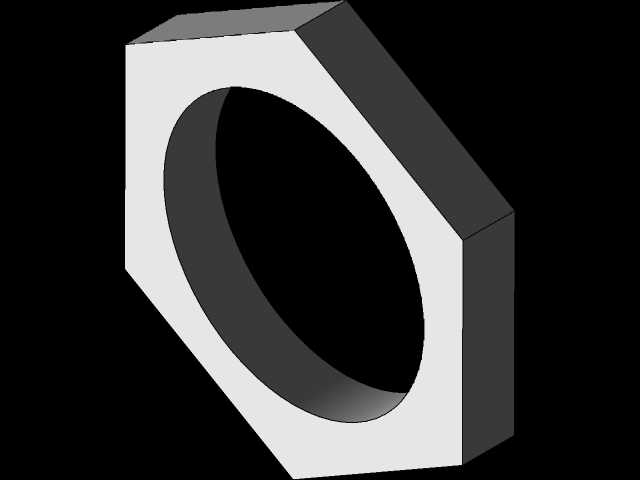

　　这款台式摇臂钻结构的三维设计，完全围绕小型机加工场景的实际作业需求搭建，在五金维修、小型零件批量加工、教学实训、模具修配这类场景里，这类小规格摇臂钻的使用频率远高于大型落地钻床，它不需要做专门的设备地基，普通的钢制工作台或者硬化水泥台面就能完成安装固定，整体占地边界控制在0.4平方米以内，立柱底部的法兰安装盘预留了6个均布的螺栓孔，适配M12规格的膨胀螺栓或者T型槽螺栓固定，安装后整机的悬臂伸出最大行程下，主轴端的径向跳动控制在0.02mm以内，完全能满足IT8级精度的孔加工要求。

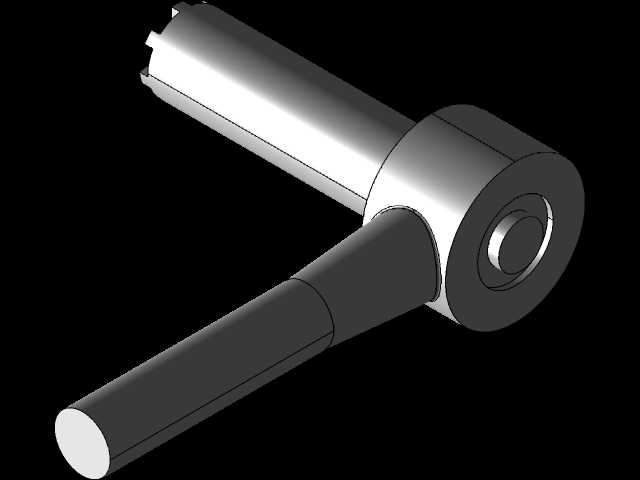

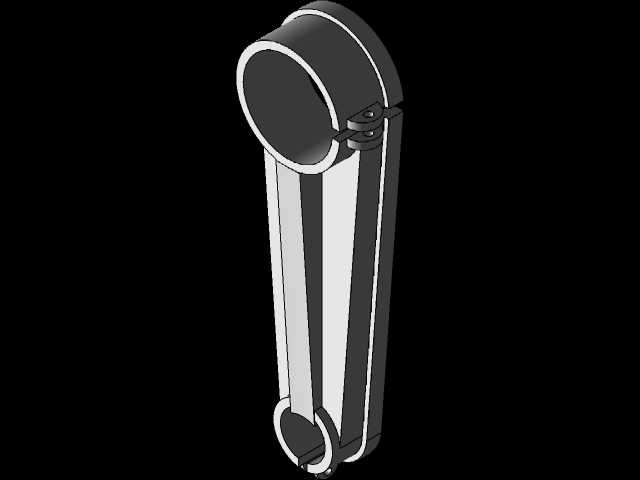

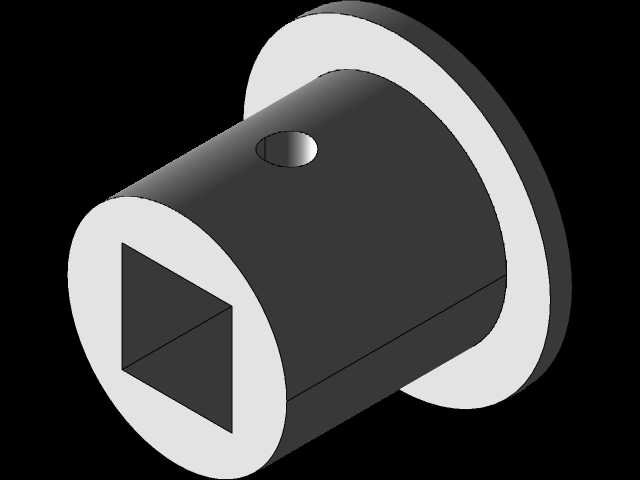

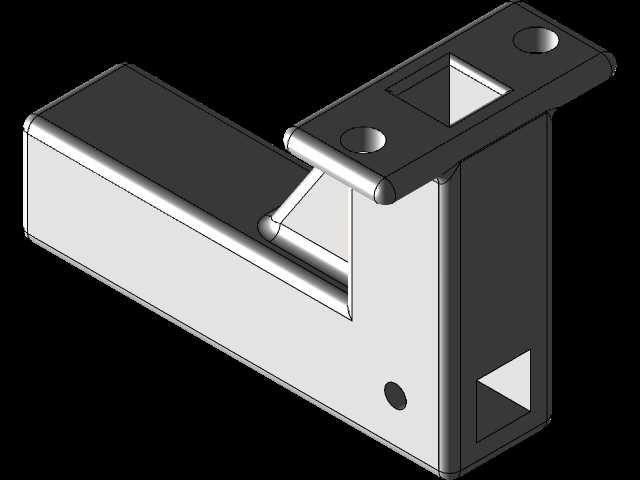

　　从功能结构来看，这款设备的主轴进给保留了手动微调与定深进给两套操作逻辑，侧面的操作手柄集成了主轴升降、主轴锁止、摇臂回转锁止三个控制位，操作人员站在设备正前方，单手就能完成摇臂角度调整、主轴进给下压的连贯动作，不需要反复移步操作控件。摇臂部分的回转支承采用了剖分式锁紧结构，当松开锁止手柄时，摇臂可以绕立柱做360度水平回转，同时摇臂自身沿立柱的垂直升降行程达到220mm，配合主轴自身120mm的进给行程，整个设备的加工覆盖范围可以覆盖底座工作台面上所有直径600mm以内的装夹区域，不需要反复挪动待加工工件就能完成不同位置的孔位加工，这一点在小型异形零件的多孔加工场景里优势非常明显，能大幅减少工件二次装夹带来的定位误差。

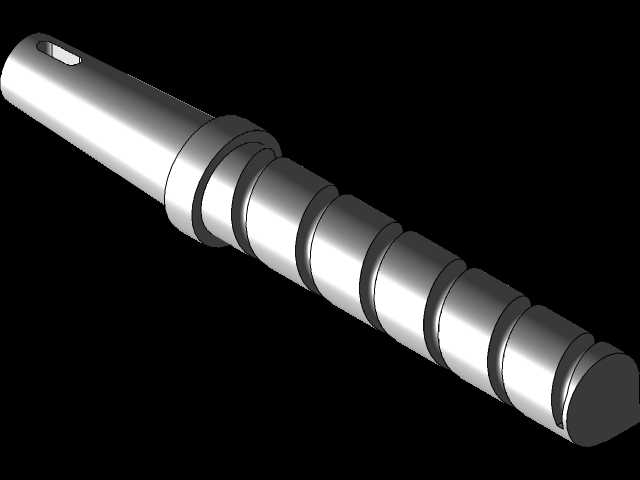

　　设计过程中特意对配重结构做了优化，摇臂尾部的黑色配重块和主轴箱的重量做了精准配平，不管是手动扳动摇臂升降还是回转，操作力都控制在15N以内，长时间操作也不会产生明显的作业疲劳。主轴的安装接口采用了标准的MT2莫氏锥度，适配市面上绝大多数同规格的钻头、铰刀、攻丝夹头，不需要做额外的接口改装就能直接接入现有工装体系。底座的工作台面做了T型槽布局设计，三条平行的T型槽槽宽14mm，可以配合通用的压板螺栓完成不同外形工件的装夹固定，工作台边缘预留了排屑缺口，加工产生的金属切屑可以顺着缺口直接扫入设备下方的集屑盘，不会在台面积攒影响装夹精度。

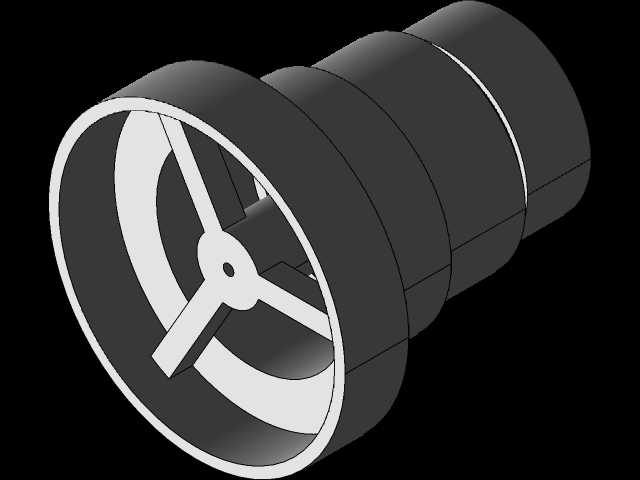

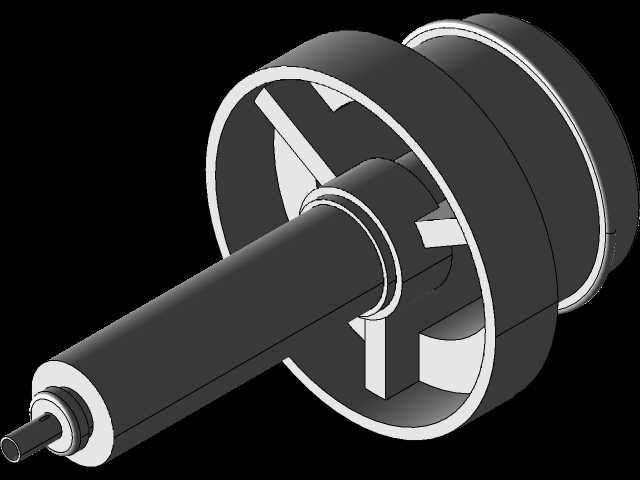

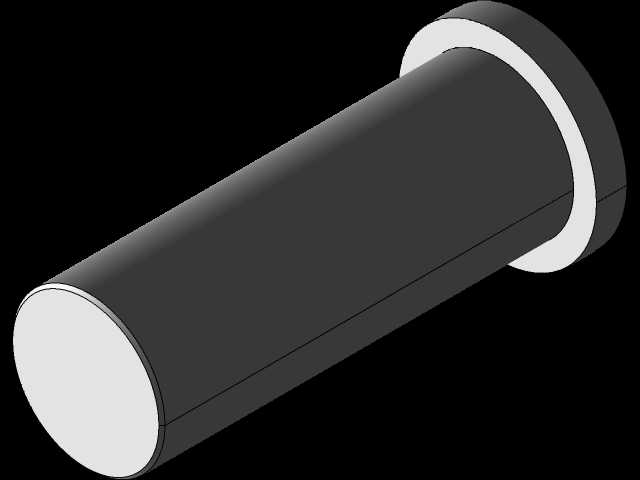

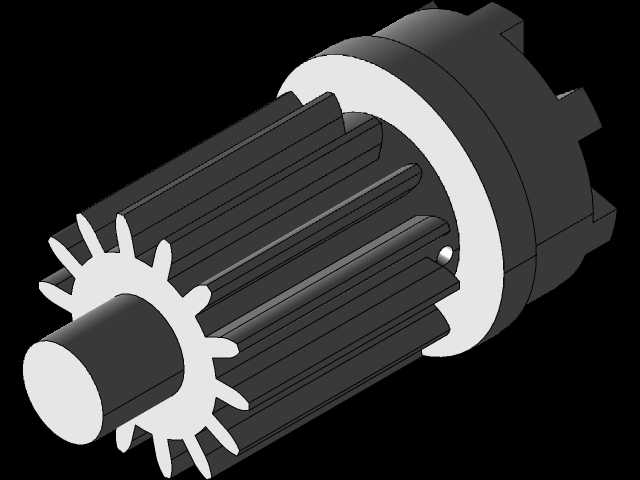

　　从结构细节来看，这款设备的立柱采用了双层套筒结构，内套筒和底座法兰刚性连接，外套筒和摇臂装配为一体，升降过程中通过两个直线轴承做导向，避免摇臂升降过程中出现卡滞或者偏斜。主轴的传动部分采用了皮带轮变速结构，电机后置安装在摇臂尾部，既可以通过配重平衡主轴箱重量，也能让电机远离加工区域，避免切削液和切屑飞溅进入电机绕组，延长电机的使用寿命。设备的所有操作手柄都做了防滑滚花处理，手柄的握持位置距离设备回转中心的距离经过反复调整，确保操作人员在正常站立作业的姿态下，手臂自然伸展就能触碰到所有操作控件，不需要过度前倾或者侧身，符合小型加工设备的人机工程学要求。

　　在安装边界的考量上，这款设备的整机高度控制在1100mm以内，即使是放在层高2.2米的小型加工车间或者实训教室里，也不会出现空间干涉的问题，设备的最大外伸轮廓在摇臂回转到最大位置时，横向宽度不超过700mm，两台同型号设备并排布置时，只要预留800mm的中心距就不会出现运动干涉，非常适合小型加工车间做密集设备排布。主轴端面到工作台面的最小距离控制在80mm，最大距离达到420mm，既可以装夹高度较低的平板类零件，也能满足高度350mm以内的异形壳体类零件的钻孔加工需求，加工适配范围比同规格的台钻更广。

　　结构设计上还考虑了日常维护的便利性，所有的润滑注油点都布置在设备的外侧面，不需要拆解外罩就能完成日常的润滑保养，主轴的皮带轮防护罩采用了快拆式结构，更换皮带或者调整皮带张紧度时，只需要松开两个手拧螺丝就能取下防护罩，不需要借助额外的工具。设备的进给手柄位置可以根据操作人员的使用习惯做左右换向调整，不管是习惯左手操作还是右手操作的人员都能快速适配，这一点在教学实训场景里尤为实用，不需要因为操作习惯的问题调整设备摆放位置。
