做车间轻型物料转运的结构设计时,最先要考虑的就是作业面的覆盖灵活性,这套移动式桥式起重结构,本质是给跨度不大、起重量偏低的室内作业场景做的轻量化承载方案,区别于固定轨道的天车,它底部带行走脚轮,不需要在车间顶面预埋承重梁或者铺设固定纵向轨道,只要地面平整度满足通行要求,就能顺着作业区域灵活移位,适配小批量多工位的物料周转需求,比如机加工车间的工件转序、仓储区的轻型货品堆垛、装配工位的部件吊装都能覆盖。

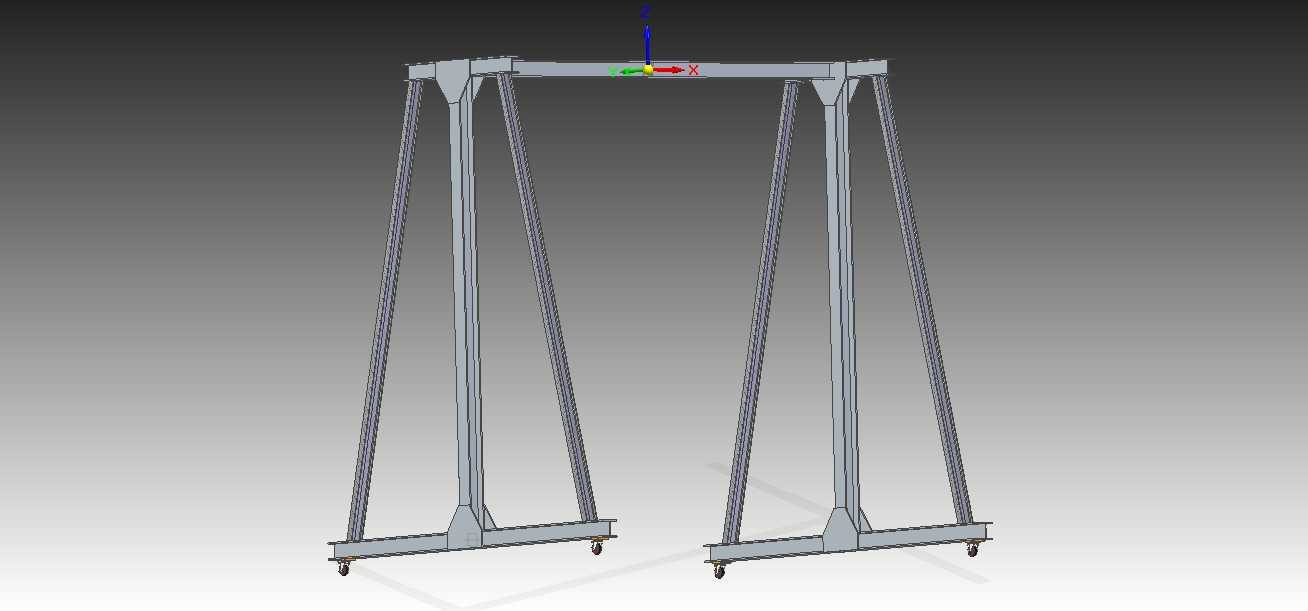

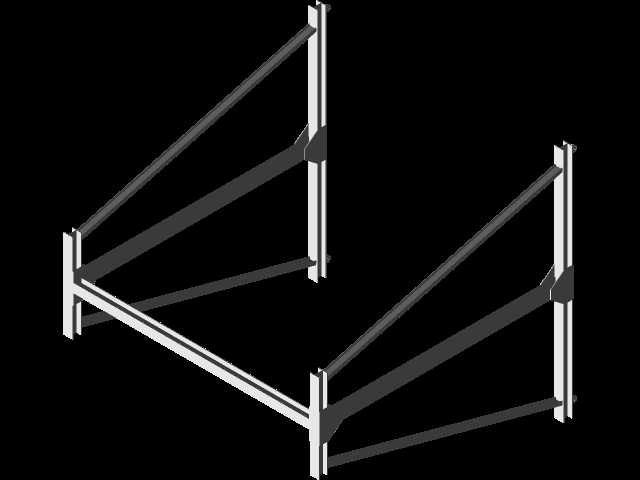

从结构受力逻辑来看,这套架体的主梁和支腿都采用I型截面设计,做结构选型的时候算过不同截面的抗弯模量,相同截面高度下,I型截面的翼缘承担弯曲正应力,腹板承担剪应力,材料利用率比矩形管、圆管高不少,能在控制整体自重的前提下保证主梁的下挠量在允许范围内,毕竟起重设备的主梁刚度直接影响吊装作业的稳定性,要是下挠量超标,不仅吊载时会有明显的晃动感,长期使用还会出现焊缝疲劳开裂的问题。支腿采用外倾式布置,从主梁连接端向下向外张开,底部的轮距比主梁端的支腿间距宽出不少,这种设计是为了提升整机的抗倾覆稳定性,尤其是吊载位置偏离主梁中心的时候,外倾支腿能把倾覆力矩的力臂拉长,降低侧翻风险,做受力校核的时候,要按最不利工况——也就是额定起重量吊在主梁最端部、同时受侧向作业风力的情况算稳定系数,保证支腿轮组的支反力不出现负值,也就是不会有轮子翘起来的情况。
安装边界这块,这套结构的整体高度要适配车间的门洞高度和室内净高,底部轮组的间距要考虑车间通道的通行宽度,不能出现转个弯就卡到通道立柱的情况,主梁的跨度是根据常规作业面的宽度定的,覆盖两个工位加上中间的通道宽度刚好,不会因为跨度过大导致主梁自重飙升,也不会因为跨度太小没法覆盖作业范围。支腿和主梁的连接采用法兰螺栓拼接,不是满焊固定,这样做的好处是运输的时候可以拆成主梁、支腿、底部行走梁几个部件,到现场不用大型吊装设备,几个人配合用普通扳手就能组装起来,适合经常需要调整作业位置的中小车间。底部的行走轮采用带刹车的万向轮搭配定向轮的组合,移位的时候可以灵活转向,到位之后踩下刹车就能把整机固定住,避免吊载的时候整机滑移。
实际使用的时候,这套结构配套电动葫芦沿主梁下翼缘行走,就能实现横向的吊载移动,配合整机的纵向移位,能覆盖矩形范围内的所有作业点,相比固定安装的单梁起重机,它的前期安装成本低很多,不需要做厂房结构的承重验算,也不用请专业的安装队伍铺轨道,后期如果车间布局调整,直接推到新的作业位置就能用,灵活性很强。设计的时候特意把所有的焊缝都做在应力传递平顺的位置,避免在应力集中的拐角处出现交叉焊缝,支腿和底部行走梁的连接处加了三角形加强筋,因为这个位置是轮组支撑力和支腿压力的交汇点,作业时的交变应力很容易导致焊缝开裂,加了加强筋之后能把局部应力分散开,提升结构的疲劳寿命。另外I型截面的外露面都做了倒角处理,没有尖锐的棱角,避免现场作业人员磕碰受伤,主梁的两端也装了限位挡块,防止电动葫芦行走过位脱轨。
从建模的细节来看,所有的型材交接处都做了相贯线切口处理,不是简单的几何体拼接,实际生产的时候可以直接按模型出的下料图切割型材,装配的时候不需要反复修磨切口,能省不少现场装配的工时。轮组的安装座也留了足够的调节余量,就算地面有轻微的不平整,也能通过调节安装座的高度保证四个轮子都能贴合地面,不会出现三个轮子受力、一个轮子悬空的情况,避免局部轮压过大压坏车间地面,也能保证整机作业时的稳定性。
