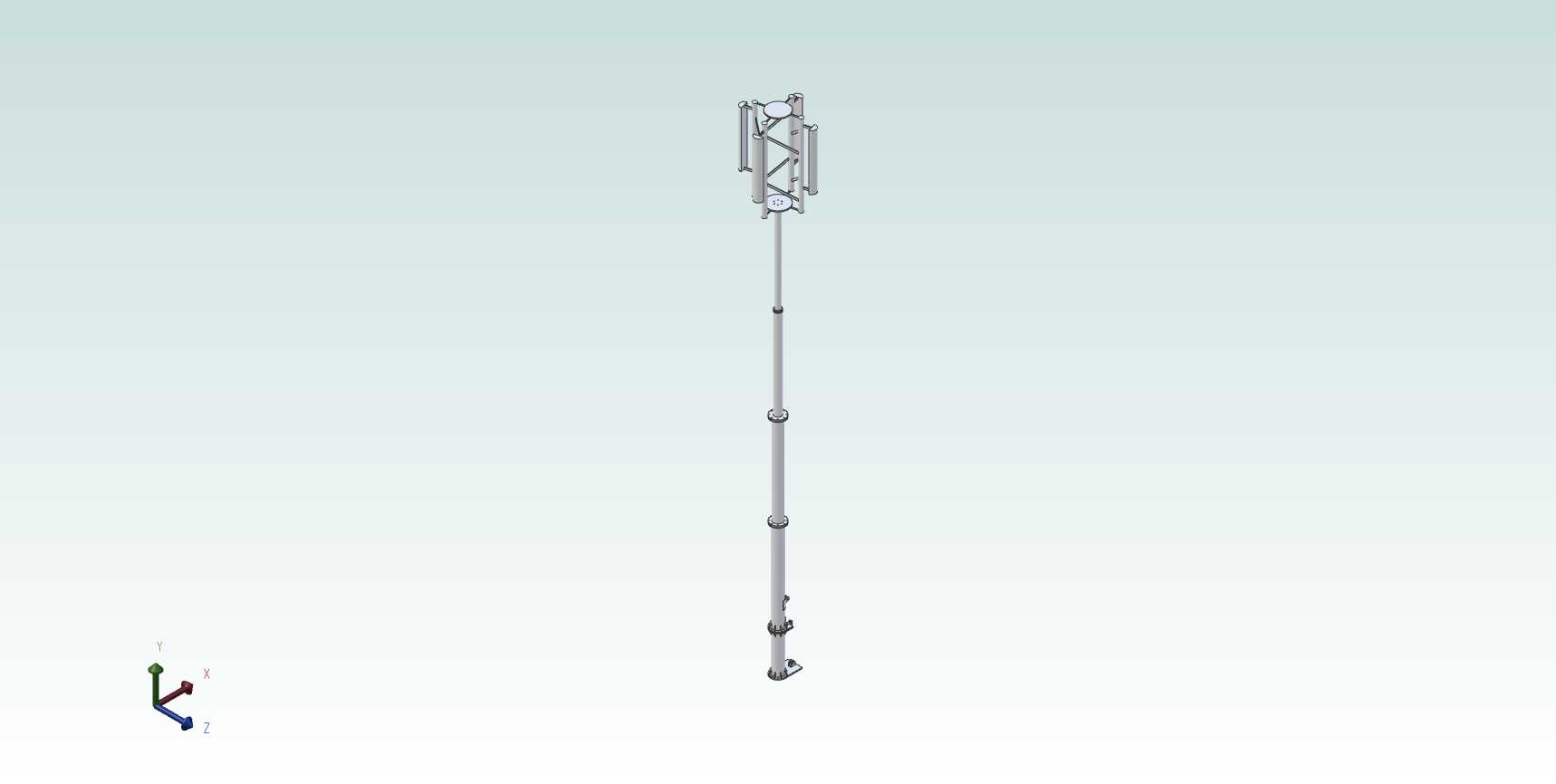

户外通信基站信号收发支撑桅杆结构

　　这类支撑桅杆主要服务于城郊、乡镇、产业园区等区域的公网通信补点场景，也可在临时赛事场地、应急通信保障点位、矿区作业区作为临时信号承载结构使用，相比传统大型通信铁塔，它的占地范围更小，部署灵活度更高，不需要做大面积的场地硬化，适配很多无法落地大型塔架的狭窄部署点位。从实际使用场景来看，这类桅杆顶部预留的安装位可以固定多组定向天线、RRU设备以及配套的馈线固定卡扣，杆身每间隔一段距离设置的法兰对接结构，既可以根据实际覆盖需求调整整体架设高度，也能在后期维护时单独更换受损的杆段，不需要整体拆解整根桅杆，大幅降低高空作业的工作量。

　　设计阶段首先要考虑的是户外长期服役的抗风载荷要求，杆身采用分段变径的薄壁金属结构，底部固定端做了加厚的法兰盘与加强筋结构，对接基础预埋件时可以通过多组螺栓均匀锁紧，避免长期受侧向风力作用出现连接松动；杆身每一处连接节点都做了止口定位设计，现场拼装时不需要反复校准同轴度，只要对齐止口拧紧连接螺栓就能保证整根杆的直线度，减少现场安装的校准工时。从安装边界来看，这类桅杆的底部安装基础只需要预留1.2米见方的混凝土浇筑点位，预埋4组M24的地脚螺栓即可满足固定要求，杆身整体架设完成后，顶部设备安装位的水平偏移量控制在杆体总高度的千分之三以内，不会因为杆体形变影响天线的信号覆盖角度。

　　杆身上预留的多处馈线走线卡扣位，可以顺着杆身内壁或者外侧固定馈线、电源线，避免线缆长期暴露在户外受紫外线老化，同时每段杆身的连接处都预留了接地端子的安装位，可以顺着杆体全程布置接地扁钢，满足雷雨季节的防雷接地要求，避免顶部通信设备受雷击损坏。在实际选型过程中，这类桅杆可以根据挂载设备的重量、当地常年最大风力等级调整杆壁厚度，不需要统一采用大规格的管材，在满足结构强度要求的前提下尽可能控制整体自重，方便山区、交通不便区域的人工转运作业。顶部的设备安装支架采用可调节角度的铰接结构，天线安装时可以根据覆盖区域的方位调整俯仰角与水平朝向，调整到位后通过双螺母锁紧固定，长期户外使用不会因为风力振动出现角度偏移。杆身中部设置的几处检修维护平台预留位，可以根据需要加装小型检修脚踏，方便运维人员攀爬至顶部做设备检修，不需要额外搭设大型登高作业设备，降低后期运维的成本。不同于大型桁架式通信塔，这种单管式桅杆的风阻系数更小，在沿海高风速区域使用时，杆体受到的横向风载荷更低，对基础的抗倾覆要求也相应降低，很多建筑屋面的补点通信覆盖场景也可以采用这类轻量化桅杆，不需要对屋面结构做额外的加固处理，只要做好基础的防水与固定即可部署。

　　设计建模过程中，每一段杆身的对接法兰都做了螺栓孔的错位防呆设计，现场拼装时不会出现杆段方向装反的问题，顶部的设备安装孔位按照主流通信设备的安装间距预留，不需要现场二次打孔加工，所有构件都可以在工厂预制完成后运输到现场直接拼装，整个安装过程只需要3到4名作业人员配合小型登高设备即可完成，大幅缩短站点的建设周期。杆体表面采用热镀锌加户外喷塑的防腐处理工艺，建模时也预留了防腐层的厚度余量，保证构件拼装时不会因为防腐层厚度导致对接止口无法装配，所有外露的连接螺栓都配套了防盗螺母与防水胶圈，避免户外长期使用出现螺栓锈蚀、被盗的问题，提升整体结构的服役寿命。
