摩托罗拉对讲机桌面收纳固定支架结构

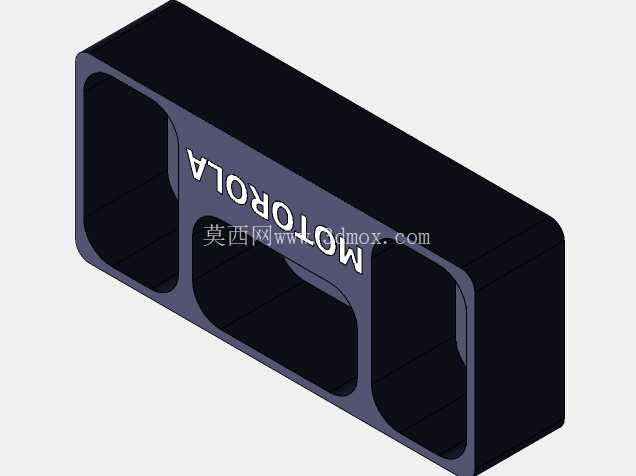

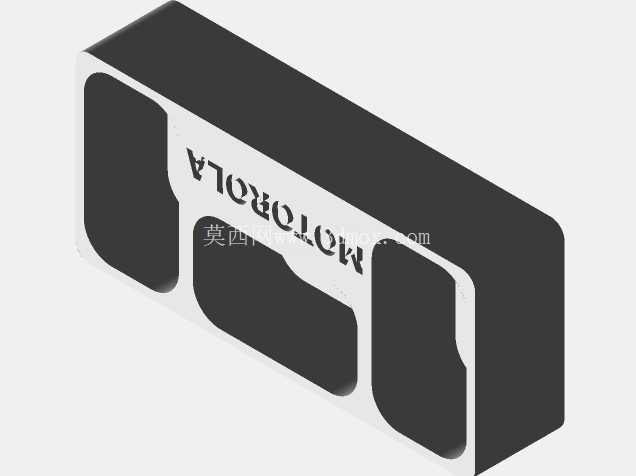

　　在现场作业通讯配套的工装设计领域，对讲机的收纳固定一直是容易被忽略但直接影响作业效率的细节，这款针对摩托罗拉对讲机设计的支架，核心解决的是作业岗亭、巡检工位、车载安装场景下设备随意摆放导致的磕碰、跌落、拿取效率低的问题。从结构设计逻辑来看，整体采用一体化槽型承托结构，没有额外的活动卡扣部件，依靠槽体内腔的型面匹配实现对讲机的限位固定，这种设计的优势在于日常取放不需要额外操作解锁，单手即可完成设备的取放动作，适配高频次通讯使用场景下的操作习惯。

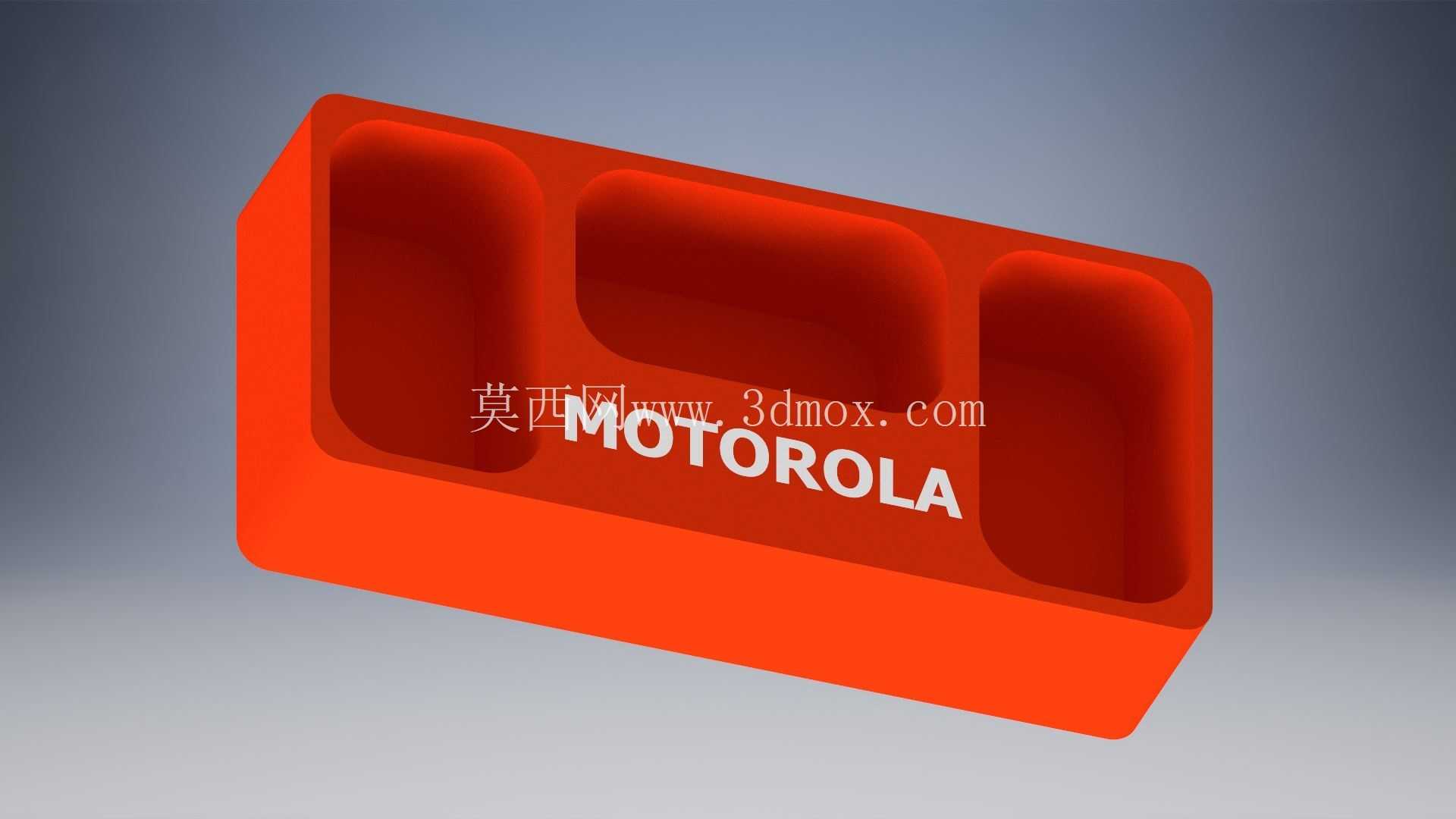

　　槽体的三个独立腔室并非等宽设计，每个腔室的轮廓都对应摩托罗拉对应型号对讲机的侧面弧度与底部凸起结构，腔室侧壁预留了0.8mm的装配间隙，既可以保证设备放入后不会出现晃动异响，也不会因为间隙过小导致设备卡滞，即使对讲机佩戴了常规厚度的硅胶保护套，也能顺利放入槽位。支架的底部采用平整的大接触面设计，放置在桌面时不需要额外的固定件就能保证足够的稳定性，若需要在墙面或者车载中控位置安装，底部平面也预留了粘贴双面胶或者打螺丝的安装位，不会破坏槽体内部的承托结构。

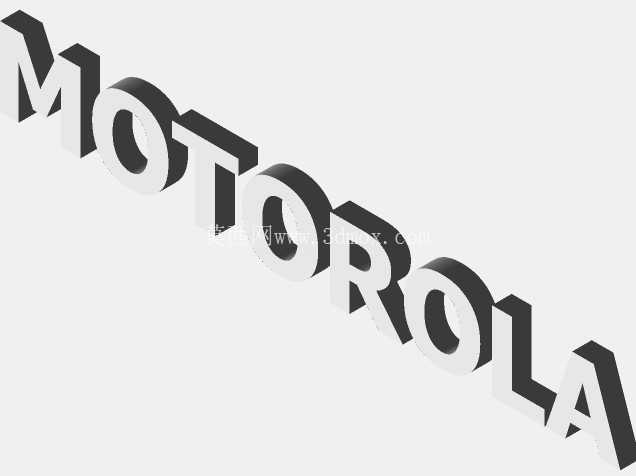

　　从外形尺寸的边界来看，整体长度控制在180mm以内，宽度不超过90mm，高度为65mm，这个尺寸边界刚好适配常规办公桌的边角位置，也不会遮挡车载中控的其他操作按键，三个槽位的设计可以同时容纳三台同型号对讲机，满足班组轮值时设备集中收纳的需求，每个槽位的深度为45mm，刚好承托对讲机机身的下半部分，不会遮挡对讲机的扬声器与信道旋钮，设备放置在支架上时依然可以清晰接收通讯声音，也能直接旋转旋钮调整信道。设计过程中特意将槽体的边缘做了R3的圆角处理，避免取放设备时尖锐边角刮花对讲机的外壳，同时槽体内腔没有设置多余的加强筋凸起，避免长期使用后筋位在对讲机外壳上留下压痕。支架的正面做了内凹的品牌标识位，既可以起到标识识别的作用，也能增加正面的结构强度，避免长槽结构长期使用出现开口变形的问题。壁厚设计上采用了2.5mm的均匀壁厚，不管是采用3D打印加工还是注塑批量生产，都能保证成型后的结构强度，不会出现缩水或者翘曲变形的问题，槽体底部预留了2mm的漏水孔，若工位环境存在洒水、凝露的情况，进入槽内的液体可以直接从孔位排出，不会积在槽内浸泡对讲机底部的充电触点。

　　在实际应用场景中，这类支架除了桌面固定使用，也可以搭配背胶安装在巡检通道的墙面上，作为对讲机的临时放置点，巡检人员经过时可以快速取放设备，不需要手持设备完成巡检操作，降低作业负担；在车载安装场景下，支架的低重心设计可以避免车辆颠簸时支架侧翻，设备也不会从槽位内甩出。结构设计上没有采用复杂的倒扣结构，建模过程中直接通过实体拉伸、倒圆角、抽壳命令即可完成主体结构，后续修改尺寸适配其他型号对讲机时，只需要调整槽腔的轮廓尺寸与间距，不需要重新搭建整体结构框架，具备较好的改型适配性。
