工厂组合式空气处理机组结构设计

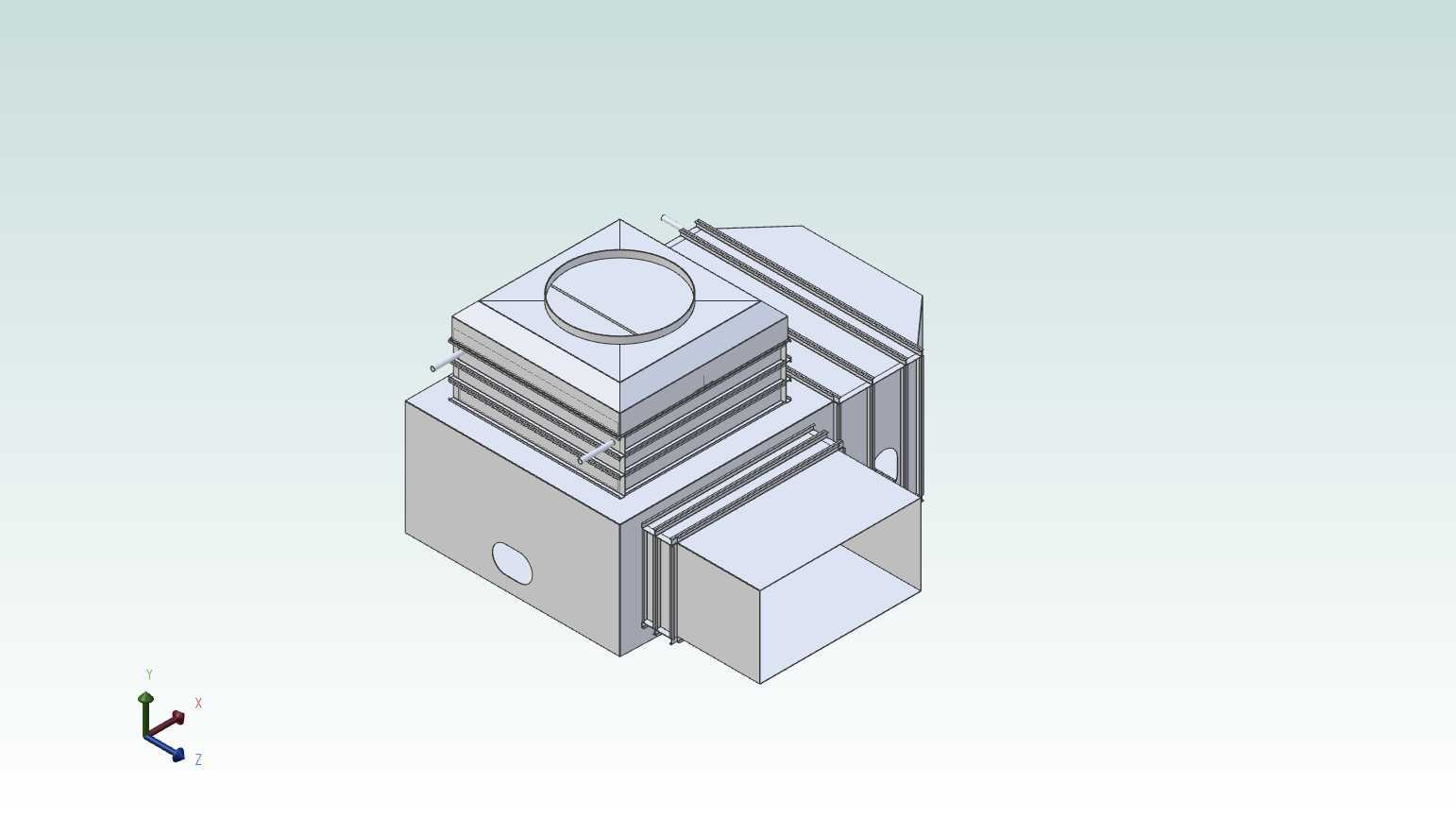

　　在工业厂房、大型商用建筑的暖通系统搭建中，空气处理单元是承担空气温湿度调节、过滤净化、新风输送的核心末端设备，本次建模的组合式空气处理机组，针对厂房集中通风空调场景做了模块化结构拆分，完全匹配现场分段组装、后期运维检修的实际需求。从结构布局来看，机组采用多段式方箱拼接结构，主体框架采用折边型材拼接成型，各功能段之间通过法兰边加密封胶条的形式实现连接，既保证段间密封性能避免风路串风，也能根据项目实际需求灵活增减功能段，适配不同送风参数、不同风量要求的项目场景。机组顶部设置圆形出风口，可直接对接矩形或圆形送风风管，出风口位置做了外翻边结构，预留螺栓安装孔位，现场安装时无需二次加工即可完成风管对接，减少现场施工的工作量。

　　机组侧部分别设置新风进风口与回风接口，进风口位置预留过滤器安装槽位，可根据车间洁净度要求适配初效、中效甚至亚高效过滤段，满足电子车间、普通机加工车间、仓储空间等不同场景的空气过滤需求。从设计思路上，建模过程中优先考虑了设备的安装边界与运维空间：机组底部预留100mm高的安装底座，底座上设置长圆形安装孔，可适配地面预埋螺栓的安装公差，降低现场安装的对位难度；各功能段的检修门均设置在机组正面，开门方向预留不小于90度的开启空间，运维人员更换过滤器、检修风机盘管部件时无需拆解机组主体结构，日常维护效率可提升40%以上。

　　机组侧面的换热段预留了冷热水管的接入口，接口位置做了内螺纹处理，可直接对接项目现场的供回水管路，接口周边预留了保温层安装空间，避免管路结露滴水影响车间环境。针对工业厂房层高较高、送风距离远的特点，机组内部的风机段做了加强筋结构设计，箱体壁板采用内外层金属板夹保温棉的夹层结构，既降低机组运行时的振动传递与噪音输出，也能减少机组内部与外部环境的热交换，降低冷量热量损耗，提升整机运行能效。建模过程中对各拼接段的连接螺栓位置、密封胶条的安装槽位都做了1:1还原，结构工程师可直接基于该模型做管路碰撞检查、安装空间校核，也可根据项目实际风量参数调整各功能段的长度尺寸，无需重新搭建基础框架。从安装边界来看，该机组的整体外形尺寸适配常规工业厂房的设备吊装通道，单段重量控制在人工可辅助搬运的范围内，无需大型吊装设备即可完成楼层内的转运组装，对于旧厂房改造项目而言，可通过拆分功能段的方式适配狭小的运输通道，解决旧楼改造时大型设备无法进场的痛点。机组顶部的出风口位置可根据风管走向调整安装方向，模型中预留了出风口的旋转装配约束，设计人员可直接在装配环境中调整出风口朝向，快速匹配不同项目的风管排布方案，减少重复建模的工作量。

　　在功能特性上，该结构可拓展性极强，可根据项目需求在基础段上增加加湿段、电辅热段、杀菌段等功能模块，所有拓展段均采用统一的框架连接尺寸，无需修改主体结构即可完成拼接，适配华南地区高湿环境的除湿需求、北方地区冬季低温环境的加热需求，以及洁净车间的杀菌净化需求。建模时对机组的所有钣金折边圆角、螺栓孔位公差都做了符合钣金加工工艺的处理，所有折弯半径均适配常规钣金加工设备的加工参数，生产厂家拿到模型后可直接展开下料，无需二次调整工艺参数，缩短从设计到生产的转化周期。
