带凸台侧接式法兰连接结构设计

　　在流体输送、液压动力、气动控制以及小型机电设备的管路布局场景中，法兰类连接件是实现不同管路段、阀体与执行元件之间刚性密封连接的核心部件，本次设计的带凸台侧接式法兰结构，主要针对小通径、安装空间受限的侧出管路场景优化，区别于常规的对夹式平焊法兰，该结构将法兰安装基座与侧向导流凸台做了一体化成型设计，减少了多零件拼接带来的密封泄漏点。从实际工况适配角度看，这类法兰结构常应用在小型液压阀组的侧出接口、润滑系统的分支管路连接、小型真空设备的腔体引出端位置，这类场景的共性特点是安装面到管路引出端的轴向空间有限，常规法兰加延长管的组合结构会占用过多轴向尺寸，导致周边元件布局干涉，一体化的凸台结构直接将导流通道延伸至对接管路的配合深度，省去了额外的接长管件。

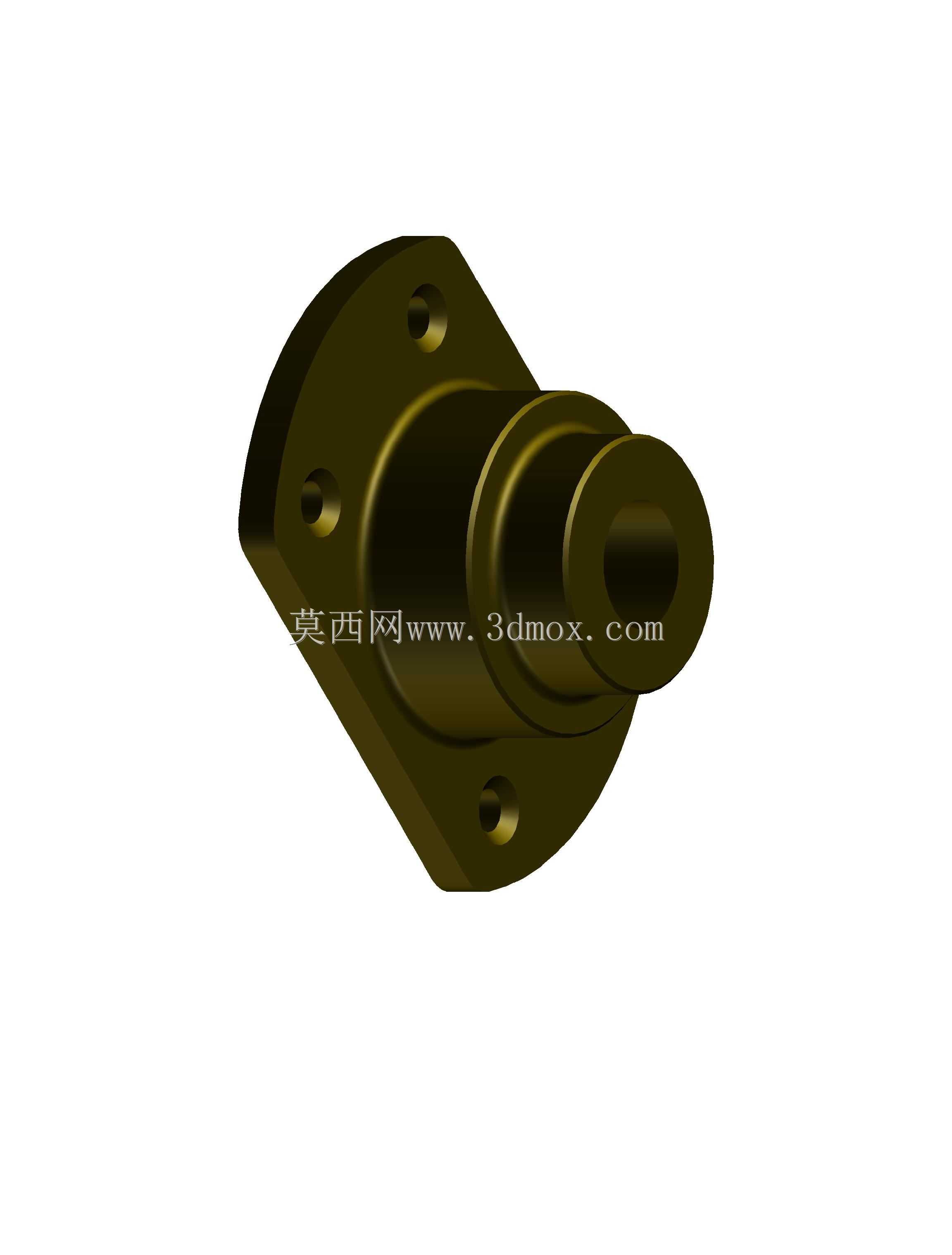

　　设计过程中首先确定的是安装法兰盘的边界尺寸，法兰盘采用菱形切边的非圆轮廓，相比同通径的圆形法兰，切去了非安装孔位的多余材料，在保证四个安装螺栓孔分布圆强度的前提下，将整体安装占用的平面尺寸压缩了近20%，四个安装孔采用沉孔设计，螺栓锁紧后头部完全沉入法兰盘端面内，避免突出的螺栓头与周边管线、防护外壳产生刮碰。导流凸台部分做了阶梯式变径设计，靠近法兰盘的根部直径最大，依次向管路对接端递减，每一段阶梯轴的端面都预留了密封件安装槽位，可根据输送介质的压力等级选择O型圈密封或者平垫密封，凸台最外端的小直径段做了导入倒角，方便对接管路时快速找正，避免装配过程中刮伤密封件。

　　从安装边界来看，法兰盘的安装贴合面做了0.8μm的平面度处理，保证与被连接件表面贴合时无局部间隙，四个安装孔的位置度公差控制在0.1mm以内，确保批量装配时无需额外修配即可顺利对位，凸台部分的同轴度相对于法兰安装基准面控制在0.05mm以内，避免对接后管路出现偏斜，导致密封件局部受压不均产生泄漏。结构强度校核阶段，针对1.6MPa的常规工作压力做了壁厚优化，法兰盘最薄处的壁厚保留了足够的安全余量，在满足强度要求的前提下尽可能减少材料占用，凸台部分的阶梯过渡位置全部采用圆角过渡，避免应力集中导致的疲劳开裂，尤其是在液压系统存在压力脉冲的工况下，圆角过渡结构能大幅降低交变应力带来的结构损伤。

　　实际选型适配时，该结构可直接替换同通径的侧接式管接头，相比螺纹连接的管接头，法兰式的连接结构抗振动性能更好，在设备存在持续振动的工况下不会出现螺纹松动导致的泄漏问题，同时法兰连接的拆卸维护也更便捷，无需转动整段管路即可完成密封件的更换，在需要频繁拆装维护的检测接口、取样接口位置，这类结构的维护效率远高于螺纹连接结构。建模过程中对所有配合面做了公差匹配设计，安装孔与螺栓的配合间隙、凸台与对接管路的配合间隙都经过反复调整，既保证装配时的顺畅性，又避免间隙过大导致的定位偏移，密封槽的尺寸根据常用标准密封件的规格设计，无需定制特殊规格密封件，降低后续的维护配件成本。
