工业视觉检测用方形相机结构设计

　　在自动化产线的视觉检测工位、精密尺寸量测单元、工件定位抓取系统中，这类方形结构的工业相机是核心成像部件，区别于消费级拍摄设备，它的结构设计完全围绕工业场景的长时间稳定运行需求展开。从结构布局来看，主体采用方正的封闭式金属壳体，这种造型首先是为了适配工业安装场景的紧凑空间，方形外壳可以直接贴附在设备安装立板、滑台模组端面或者视觉支架的安装面上，不需要额外设计异形转接结构，四个边角预留的沉头安装孔位，能支持正面、侧面两个方向的锁付固定，适配不同角度的拍摄需求，安装时的边界尺寸控制也更直观，工程师在做工位布局时，只需要按照壳体的长宽高参数预留安装空间，不需要额外计算曲面结构带来的空间干涉问题。

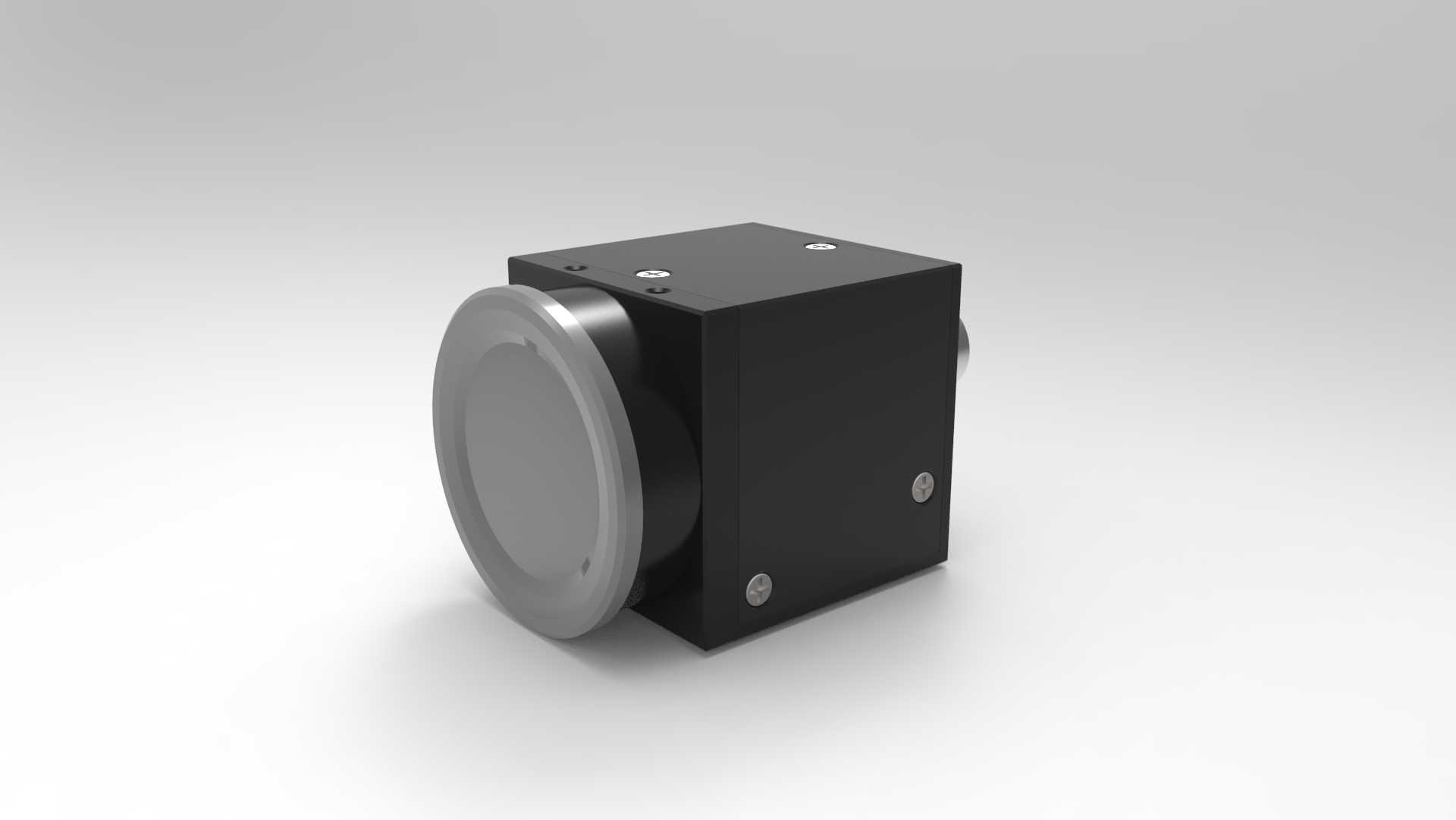

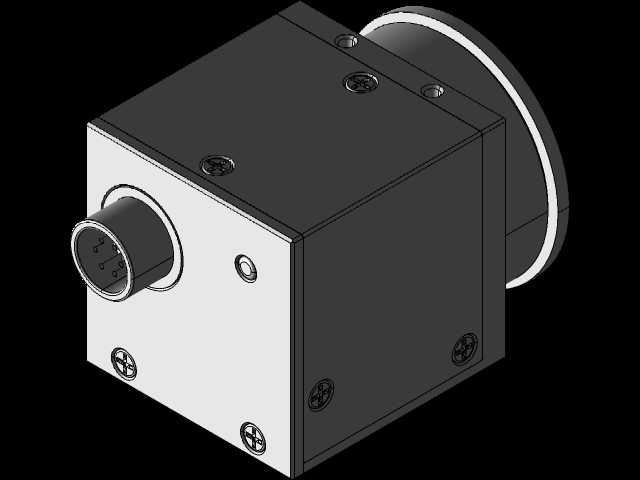

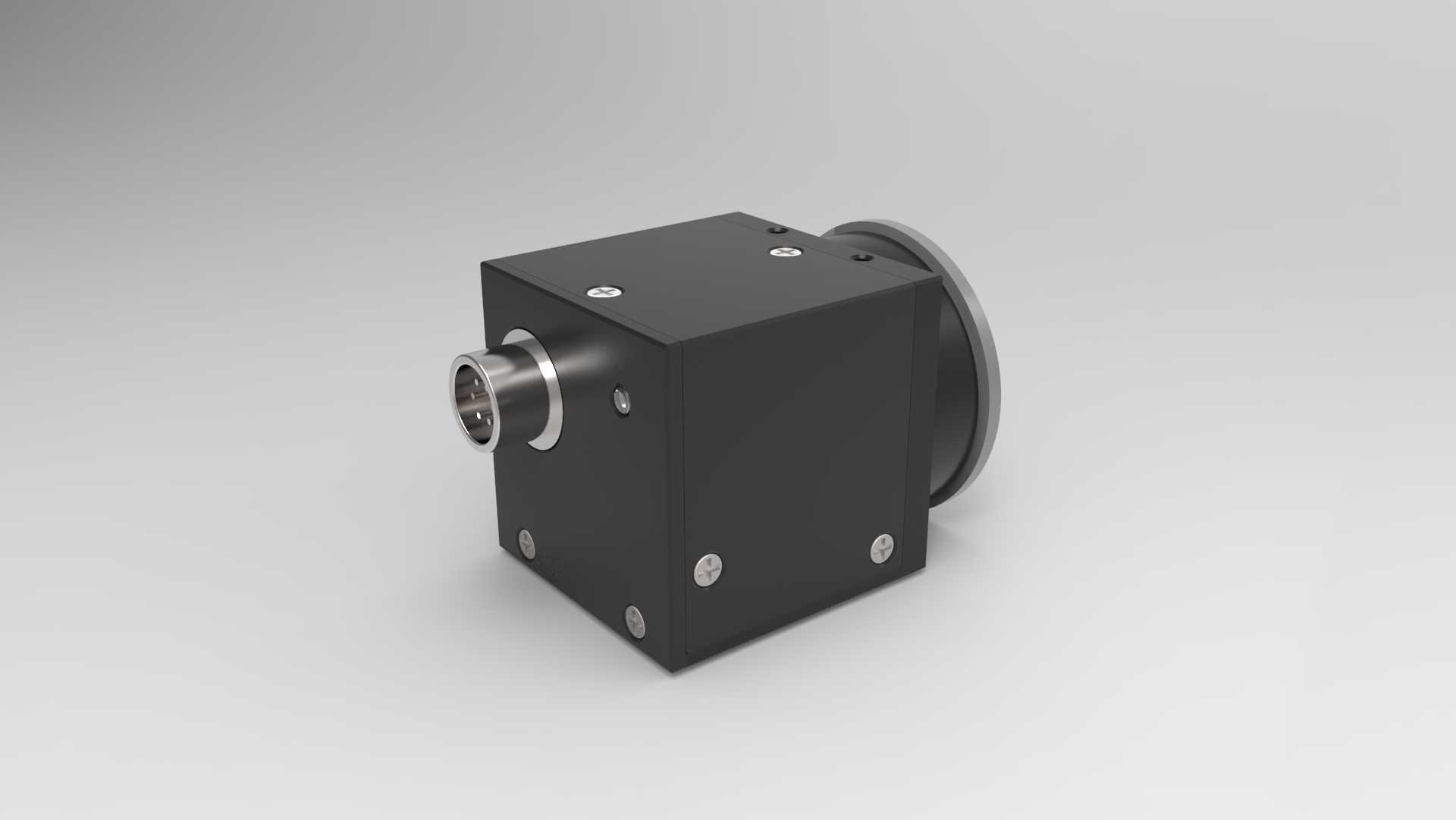

　　前端突出的镜头接圈采用同轴设计，和内部的成像靶面完全同心，接圈的端面做了精密的止口结构，不管是搭配定焦工业镜头还是远心镜头，都能保证镜头光轴和靶面的垂直度，避免出现成像一侧清晰一侧虚焦的问题，接圈外圈的密封槽可以加装O型密封圈，应对车间内的切削液飞溅、粉尘附着等工况，减少灰尘进入壳体内部污染成像靶面的概率。壳体侧面预留的接口位，是用来引出数据传输线和供电线路的，接口位置做了下沉式设计，线缆插好之后接头部分不会突出壳体侧面太多，避免设备运行过程中线缆被周边的运动部件剐蹭拉扯，同时接口处的固定结构能保证线缆接头不会因为设备长时间运行的振动出现松脱，避免出现成像数据断连的问题。

　　从设计思路上，整个壳体采用分体式拼接结构，主体腔体和前端盖、后端盖通过精密止口定位后用螺丝锁合，这种结构一方面方便内部成像电路板、感光芯片、散热组件的装配，后期如果需要更换滤光片或者调整靶面位置，只需要拆开端盖就能操作，不需要破坏整体壳体结构；另一方面金属壳体本身可以作为散热结构，内部芯片工作产生的热量可以直接通过壳体传导到外部空气中，不需要额外加装散热风扇，既减少了部件故障点，也避免风扇运转带来的振动影响成像清晰度。

　　在实际应用中，这类相机可以搭配不同焦距的镜头，完成产线上的工件外观缺陷检测、装配位置确认、条码字符识别、尺寸精密测量等工作，方正的壳体结构也方便在外部加装同轴光源、环形光源的固定支架，光源可以直接和相机壳体锁付在一起，不需要额外设计复杂的光源调节支架，减少整个视觉单元的安装调试工作量。安装边界上，壳体的所有外边缘都做了小倒角处理，既避免安装时锋利的边角划伤操作人员，也能保证在紧凑安装空间里，不会和周边的设备部件出现卡滞，底部的安装基准面做了平面度处理，锁付固定之后相机的光轴角度不会因为安装面的不平整出现偏移，减少后期的校准工作量。内部的成像组件安装位做了微调结构，可以在小范围内调整感光芯片的前后位置和倾斜角度，补偿零件加工带来的公差累积，保证成像面的清晰度均匀性，壳体内部还预留了屏蔽层安装槽，可以加装金属屏蔽片，隔绝车间内伺服电机、变频器带来的电磁干扰，避免成像画面出现噪点或者条纹，保证图像传输的稳定性。
