沃尔沃推土机快换连接装置结构设计

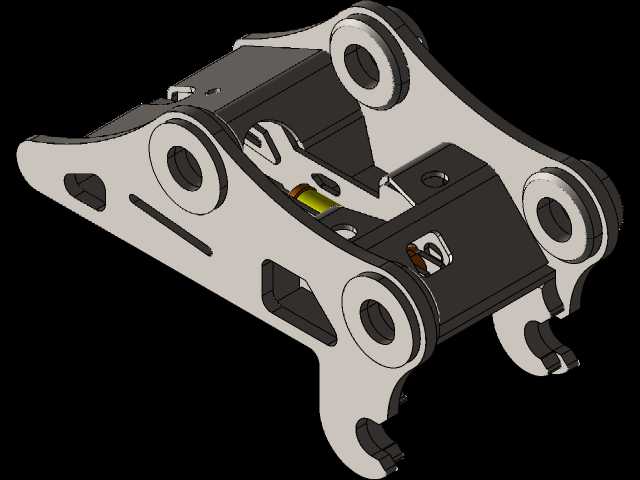

　　在土方作业、矿山剥离、基建场地平整这类高频切换作业属具的施工场景里，推土机如果每次更换铲斗、松土器、推耙这类工作装置都要人工拆卸销轴、对齐安装孔，单属具切换的停机时间往往要超过四十分钟，不仅拖慢施工班组的作业节拍，高空对位销轴的操作还存在不小的安全隐患，快换连接装置就是为解决这一痛点设计的核心属具连接件。这套快装结构整体采用高强度低合金钢板焊接后整体加工成型，主体框架为双侧对称立板结构，立板上预留的多组铰接孔分别对应推土机小臂端、连杆端的安装销轴位，所有铰接孔位都做了镗削精加工，孔位同轴度控制在0.02mm以内，避免安装后出现铰接卡滞、偏磨的问题。

　　结构下部的挂钩式卡口是和属具连接的核心定位结构，卡口开口尺寸经过匹配计算，刚好能卡入属具上的标准连接销轴，不需要人工反复调整对位，只要操作推土机小臂下放，让快换装置的卡口对准属具销轴推入，就能完成初步定位。装置中部集成的弹性锁止机构，在卡口卡入属具销轴后会自动弹出锁销，贯穿卡口与属具销轴的锁止孔，完成机械锁止，不需要额外人工插拔锁销，锁止机构的触发位置做了防误触设计，只有当卡口完全卡入到位、属具销轴顶到触发块后，锁销才会弹出，避免半卡接状态下出现属具脱落的风险。

　　从安装边界来看，这套快换装置的上部铰接孔中心距严格匹配对应吨位沃尔沃推土机的小臂端安装尺寸，不需要对推土机原有小臂、连杆结构做任何焊接、打孔改造，直接替换原有属具连接端的销轴就能完成安装，整体安装厚度控制在原有连接结构的厚度范围内，不会和小臂两侧的加强筋、液压管路产生运动干涉。装置的所有受力棱边都做了圆角过渡处理，避免应力集中，在长期承受冲击载荷的工况下，不会出现焊缝开裂、立板变形的问题。在实际作业过程中，驾驶员不需要离开驾驶室，只要操作小臂动作完成卡口对位，再通过配套的液压控制（部分小吨位机型为机械触发）完成锁止，整个属具切换过程不超过三分钟，相比传统人工拆装销轴的方式，作业效率提升超过90%。

　　设计过程中针对不同工况的载荷做了有限元校核，在推土机最大推土力、偏载铲掘的极限工况下，主体结构的最大应力远低于材料的屈服强度，安全系数满足工程机械行业的重载作业要求。锁止机构的弹簧做了防腐、抗疲劳处理，在露天施工的泥水、粉尘环境下，不会出现弹簧卡滞、锈蚀失效的问题，日常维护只需要定期给各个铰接孔加注润滑脂即可，没有复杂的维护点位。双侧立板之间预留了足够的间隙，能兼容同吨位级别的多款标准属具连接端，不需要针对不同属具单独调整快换装置的结构，通用性较强。装置下部的挂钩导向面做了倾斜倒角处理，在对位过程中即使存在小范围的位置偏差，也能顺着导向面滑入卡口，降低驾驶员的对位操作难度，减少对位过程中结构碰撞产生的变形。
