庭院户外砖砌烧烤台整体结构设计

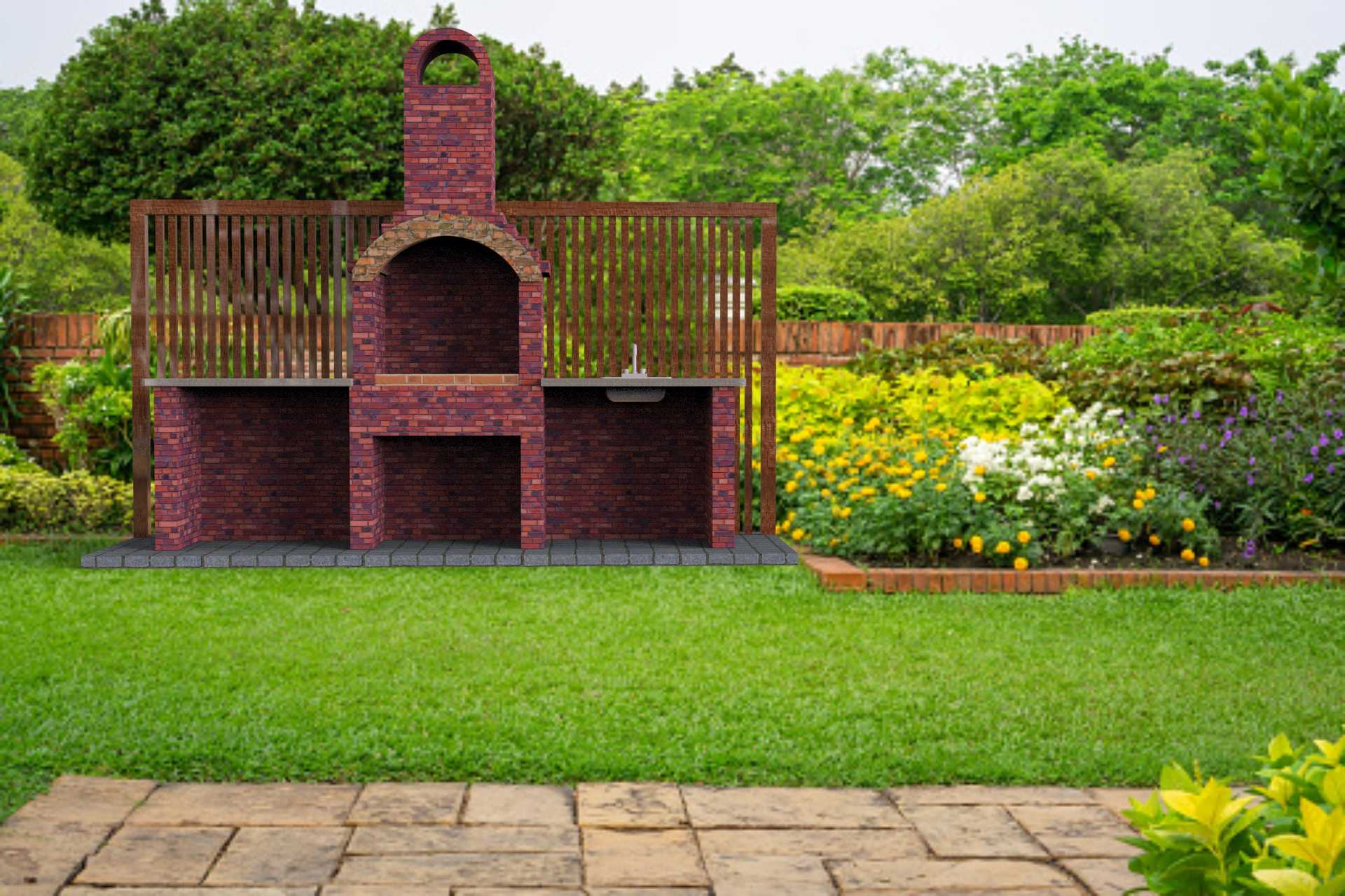

　　这款户外砖砌烧烤设施的结构设计，核心围绕庭院休闲场景的实际使用需求展开，区别于商用烧烤设备的高周转设计逻辑，更侧重长期户外放置的耐候性与使用过程的操作便利性。从实际应用场景来看，这类设施主要部署在私家庭院、民宿户外区、露营地固定休闲区等位置，需要同时满足烧烤烹饪、简易备餐、庭院景观融合三重需求，因此在结构排布上没有采用单一功能的炉体设计，而是将烟囱、烧烤炉膛、侧边操作台做了一体化整合。

　　功能特性层面，主体炉膛采用拱顶结构设计，这种结构一方面可以通过拱型的力学特性分散上部砖砌烟囱的荷载，避免长期使用后炉膛顶部出现开裂变形，另一方面拱型内腔可以让炭火燃烧产生的热流形成自然环流，减少热量直接从炉口散溢，提升烧烤区域的热效率。炉膛下方预留了存灰空腔，不需要每次使用后都清理炭灰，可积攒3-5次使用的灰烬后统一清理，降低日常维护的频次。上部的烟囱结构做了收窄加高处理，烟囱顶部预留了通风缺口，能够利用热压效应自然拔风，不需要额外加装引风设备，就能让炭火燃烧更充分，减少烟气倒灌向操作区的问题，同时烟囱的高度设置刚好越过普通人站立时的呼吸线高度，避免使用过程中烟气直扑使用者面部。

　　两侧的操作台采用与主体一致的砖砌支撑结构，台面做了平整化处理，可直接放置待烤食材、调料、烧烤工具，操作高度按照人体站立操作的舒适区间设置，不需要弯腰或者抬臂操作，长时间备餐也不容易产生疲劳。左侧操作台下方做了封闭储物空腔，可以放置常用的烧烤夹、烤网、炭块等物品，避免户外放置落灰淋雨；右侧预留了水槽安装位，可接入庭院供水管路，方便使用过程中清洗食材、工具，不用往返室内取水。

　　设计思路上，整体结构没有采用复杂的异型砖设计，全部使用常规尺寸的标准红砖砌筑，降低现场施工的裁切难度，普通瓦工即可按照结构尺寸完成砌筑，不需要特殊的施工工艺。结构的荷载计算充分考虑了砖砌自重与使用过程中的附加荷载，底部做了整体式混凝土垫层，避免庭院地面沉降导致的结构开裂，所有外露的砖砌面都预留了抹灰或者贴砖的厚度空间，可根据庭院整体装修风格调整外饰面材质，不管是保留红砖肌理还是贴文化石、瓷砖都能适配。

　　外形尺寸与安装边界方面，整体横向宽度控制在3米以内，纵向深度不超过0.8米，安装时只需要预留出正面1.2米以上的操作空间，背面不需要预留检修通道，可以直接贴合庭院围栏或者绿篱安装，不会过多占用庭院的活动面积。烟囱的总高度控制在2.2米左右，既满足拔风需求，也不会因为过高影响庭院的整体视线，同时避免大风天气下结构受风面积过大带来的安全隐患。结构的所有阳角位置都做了圆角处理，避免庭院活动时磕碰受伤，烧烤炉膛的内部尺寸适配常规尺寸的商用烤网，不需要单独定制烤具，用户可直接采购标准尺寸的烧烤网、炭盆放入使用，降低后期使用的配套成本。

　　从结构建模的角度来看，整个模型的砌筑排布都按照真实的砖缝错缝搭接逻辑搭建，每一层砖的排布都符合实际施工的砌筑规范，不存在通缝等结构不合理的问题，拱顶部分的砖体角度也按照拱圈受力的合理角度设置，可直接作为现场施工的结构参考，不需要二次调整砖体排布。模型中也预留了钢筋拉结的位置，在墙体转角、炉膛拱脚位置都设置了拉结筋的布设空间，保证整体结构的整体性，避免长期使用后出现墙体开裂、变形的问题。
