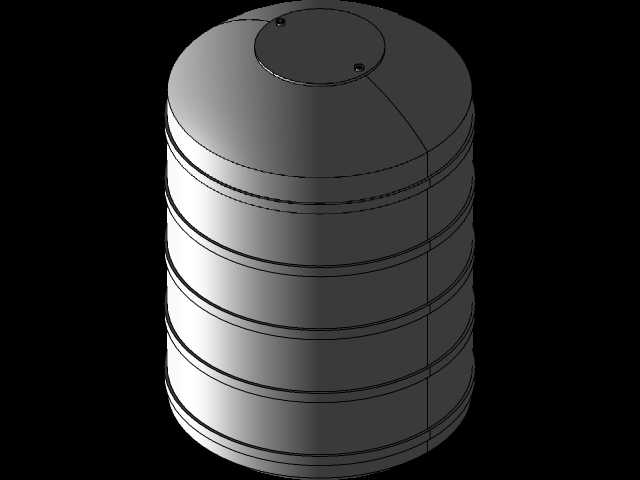

立式圆柱形1000L储水不锈钢罐体结构

　　这款立式圆柱形储液罐体，核心定位是中小规模工况下的流体存储单元，在民用供水、小型工业生产循环、食品级原料暂存、户外应急储水等场景中都有广泛适配性。从结构设计逻辑来看，整体采用等直径圆柱筒体搭配上下碟形封头的构型，这种构型并非随意选择，而是兼顾了容积利用率、结构受力合理性与加工工艺性的结果——圆柱段在相同耗材下表面积最小，能减少焊接工作量与外部热量传导，上下封头的圆弧过渡则能避免直角位置的应力集中，在承受静液压时，应力分布比平封头更均匀，不需要额外增设过多加强筋就能满足常压存储的强度要求。

　　筒体外部设置的多道环形凸起，本质是外置加强筋结构，很多初次接触储罐设计的工程师会误以为这是装饰结构，实际上当罐体壁厚较薄时，满液状态下筒壁会受静液压产生径向向外的张力，尤其是筒体中下部位置，液压随液位高度升高而增大，这些环形加强筋相当于给筒体套上了多道刚性约束环，能大幅提升筒体的抗外压失稳与抗内压变形能力，不需要整体增加筒体壁厚就能满足刚度要求，有效控制了整体耗材成本。顶部封头上开设的两个孔位，分别对应进液口与检修人孔/呼吸口，进液口位置偏离封头中心，是为了避免进液时直接冲击罐底产生飞溅与噪音，同时减少液体扰动带来的罐底沉积物泛起；人孔尺寸满足人员进入罐体内部检修、清洁的通行要求，孔位周边做了翻边加厚处理，保证开孔位置的结构强度不会被削弱，配套的盖板采用快拆式压紧结构，密封面贴合平整，能避免杂物进入罐内，同时保证常压下的密封性能。

　　从安装边界来看，这款1000L容积的罐体，整体高度控制在常规厂房室内安装的允许范围内，直径尺寸适配标准的混凝土基础或钢制支架安装，底部不需要额外做复杂的固定结构，只要基础平面度满足要求，依靠罐体自身重量就能保持稳定，若用于户外安装，只需要在底部增设地脚固定孔即可适配抗风要求。设计过程中充分考虑了不同工况的适配性，筒体与封头的连接采用对接焊结构，焊缝位置打磨平滑，若用于食品级储水场景，内壁做抛光处理就能避免卫生死角，满足食品接触材料的要求；若用于工业循环水或轻度腐蚀性液体存储，只需要更换对应材质的板材或增加内壁防腐层，整体结构不需要做大幅改动。

　　在实际使用中，这款罐体的进出液管路可以根据现场需求在筒体下部预留接口位置，不需要在现场额外开孔破坏罐体结构，顶部的呼吸口可以适配透气帽或者低压安全阀，避免罐内因为液位变化产生正压或负压导致罐体变形。很多现场安装案例中，这类罐体经常被搭配液位传感器、温度传感器使用，筒体上预留的安装位可以直接焊接传感器底座，不需要后期补强。从建模逻辑来看，整个模型的特征构建完全遵循实际加工顺序，先建立筒体的旋转特征，再通过环形阵列生成外部加强筋，之后对封头开孔位置做切除处理，最后添加孔位的翻边与盖板结构，所有特征的参数都可以根据实际容积需求、压力等级做快速调整，比如将容积调整为500L或者2000L时，只需要修改筒体高度与直径参数，加强筋的数量与间距可以通过参数化驱动自动调整，能大幅缩短同系列产品的设计周期。

　　需要注意的是，这类常压储罐在设计时不需要按照压力容器标准做计算，但仍需要考虑满液状态下的结构刚度，尤其是当罐体放置在较高支架上时，底部与支架接触的位置需要增设垫板，避免局部应力过大导致筒壁变形。模型中所有的圆角过渡都与实际加工要求一致，没有出现工艺无法实现的尖锐棱角，焊接预留的焊接收缩量也在特征尺寸中做了考虑，能直接导出工程图用于生产下料。
