15立方容积顶置搅拌机构立式储槽

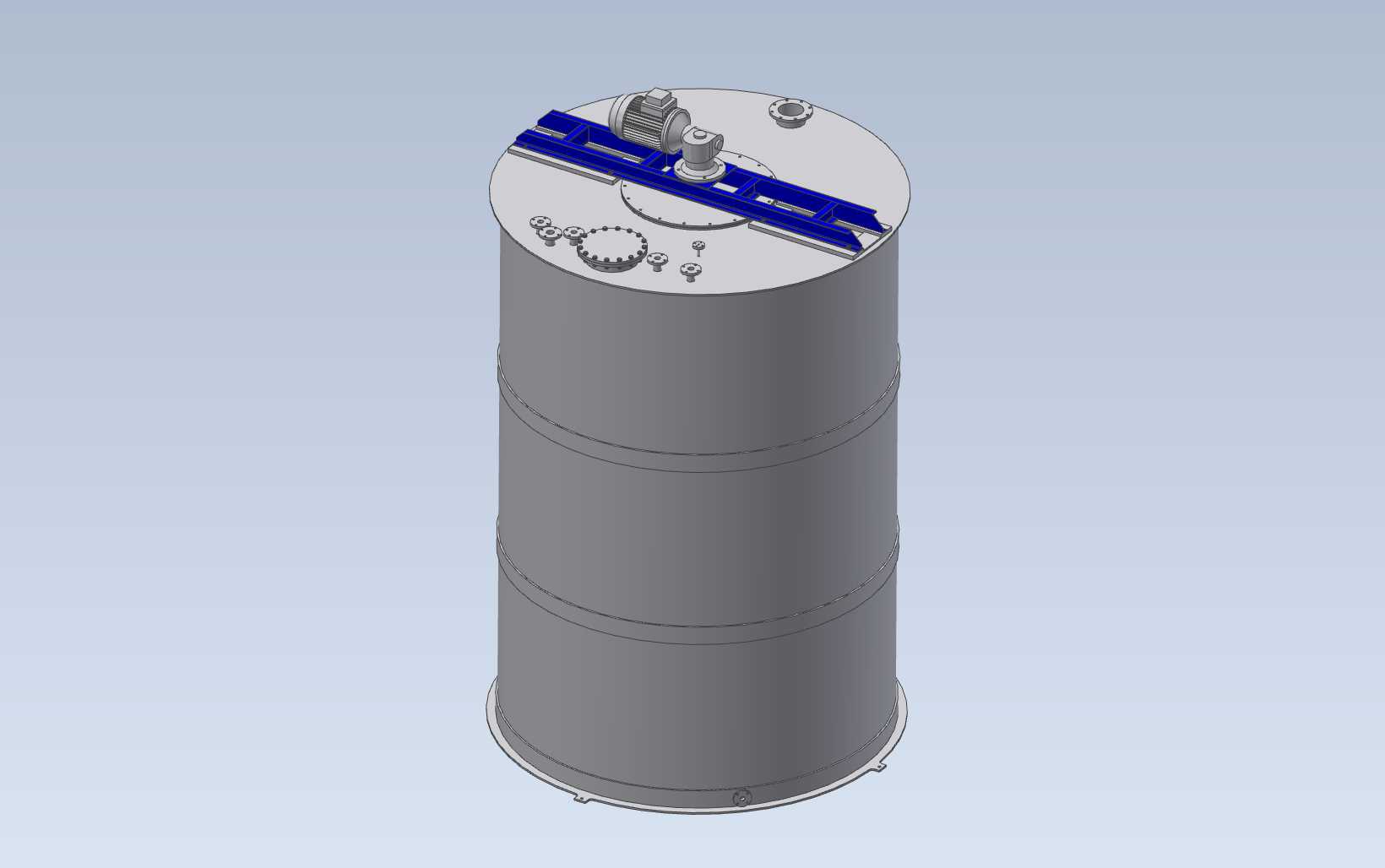

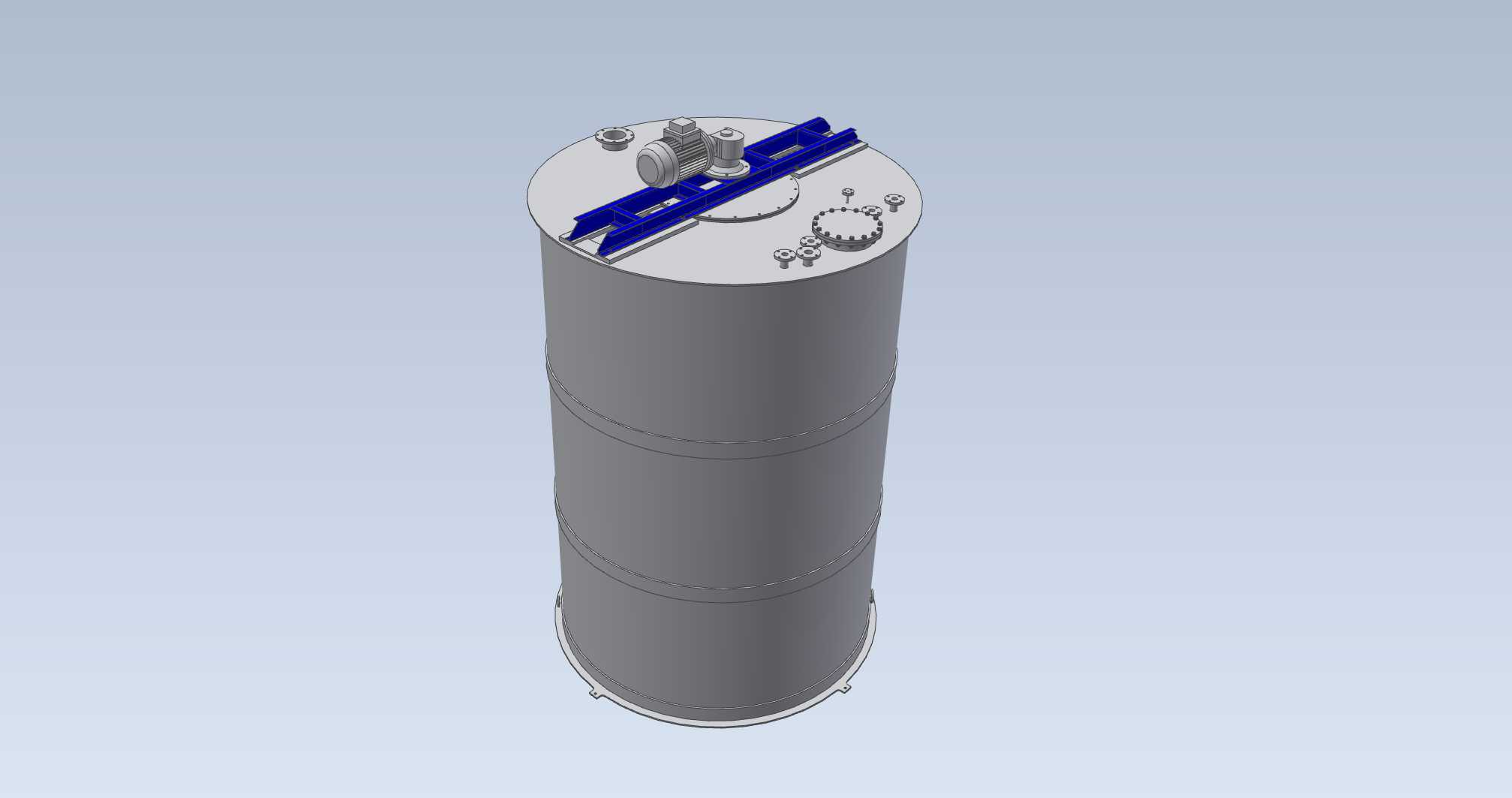

　　这款立式储槽的设计核心围绕15立方有效储液容积展开，整体采用圆柱立式结构，相比同容积的卧式储槽，占地面积压缩近40%，更适合场地紧凑的化工、水处理、食品配料车间布设。罐体外部设置三道环形加强筋，沿筒体高度方向等距分布，在不额外增加筒体壁厚的前提下，可有效抵消储液静压带来的筒体径向形变，满液状态下筒壁径向变形量控制在筒体直径的千分之一以内，满足常压储液设备的刚度要求。

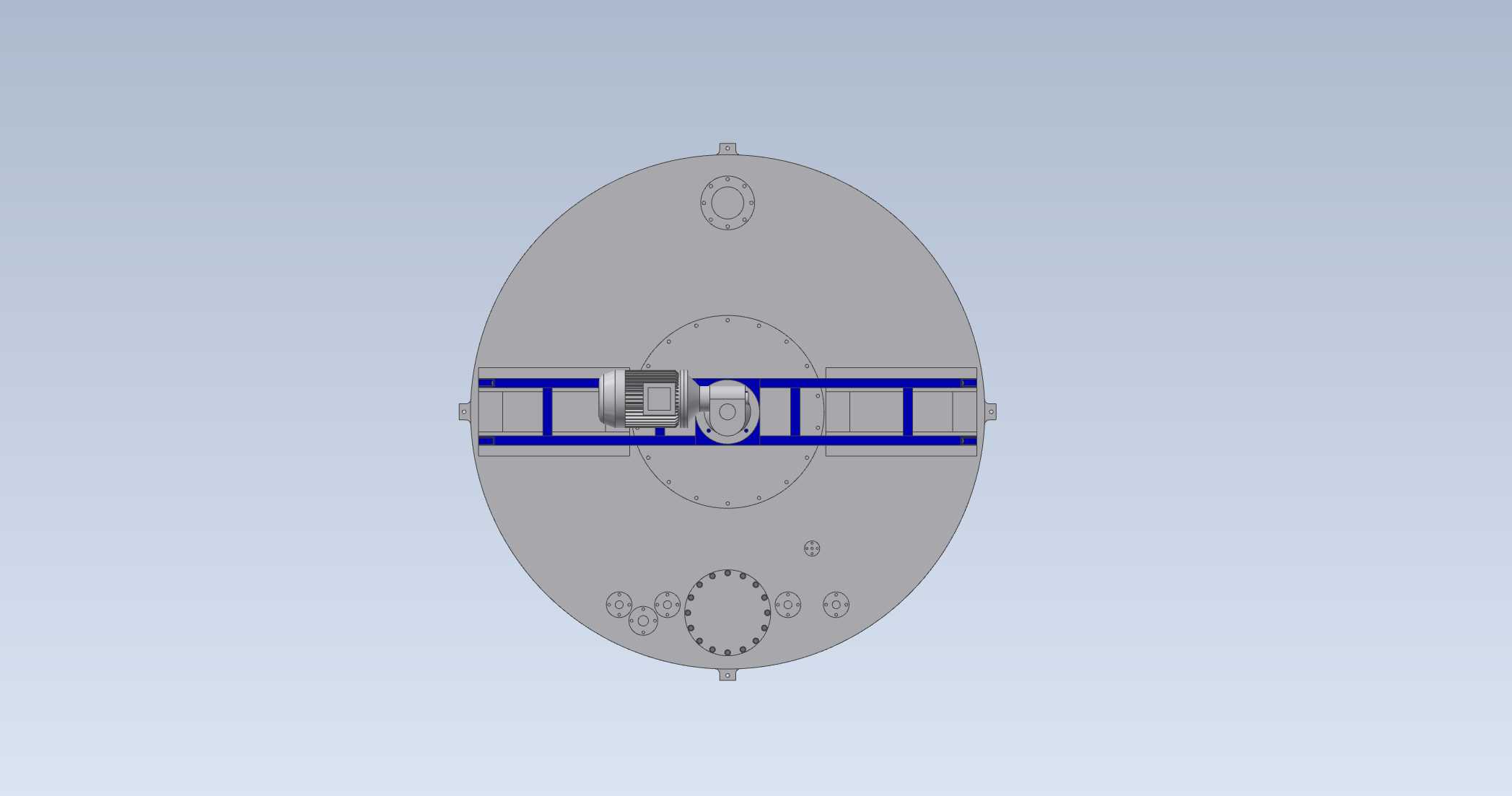

　　顶部的搅拌机构采用长跨距横梁式安装设计，搅拌轴沿罐体中心垂直布设，驱动电机与减速组件集成在横梁一端，通过传动结构将扭矩传递至搅拌轴，这种顶置侧驱的布局既避免了电机直接布置在罐体正上方带来的检修空间局促问题，也能平衡横梁两端的载荷分布，减少运行过程中的振动传导。搅拌桨叶采用适配中低粘度流体的桨型，可在储槽内形成整体轴向循环流场，避免罐内物料出现分层、沉降问题，适用于药剂调配、溶液混合、悬浮液储存等多种工艺场景。

　　从安装边界来看，罐体底部采用平底支撑结构，配套的安装基础仅需做与罐底直径匹配的水平混凝土承台即可，无需额外设置鞍座或支腿结构，安装时的水平度调整公差控制在千分之二以内，就能保证搅拌轴的垂直对中精度，避免轴封偏磨、运行异响等问题。罐顶除了搅拌机构安装位，还预留了物料注入口、排气口、人孔、仪表安装接口，所有接口的法兰尺寸均匹配通用化工管道标准，现场配管时无需额外制作转接件，可直接对接现有工艺管线。

　　设计过程中优先考虑了日常运维的便利性，罐顶的操作平台可直接与车间现有巡检通道衔接，搅拌机构的所有易损件都能在罐顶完成拆装，无需清空罐内物料、进入受限空间作业，大幅降低后期运维的安全风险与时间成本。筒体与上下封头的连接采用全焊透结构，焊接完成后需做煤油渗漏试验，保证储液过程中无渗漏风险，罐体外壁预留了保温层安装的固定件位置，若用于有温度控制要求的物料储存，可直接在现场加装保温层与伴热结构，无需对罐体本体做二次改造。

　　在流场设计层面，搅拌桨的安装高度距离罐底预留了足够的沉渣空间，即使物料中含有少量固体颗粒，也不会在桨叶与罐底之间出现卡滞问题，搅拌转速设定在适配大多数混合工艺的区间，运行时的液面波动控制在安全范围内，不会出现物料从罐顶接口溢出的情况。罐体底部预留了排净口，位置略低于罐底平面，检修排空时可将罐内残液完全排出，无积液死角，避免不同批次物料交叉污染。

　　从结构受力角度分析，三道环形加强筋的位置分别对应满液状态下筒体弯矩最大的三个截面，可将筒体的局部应力集中系数降低至允许范围内，即使在室外安装遭遇风载作用，也能保证罐体整体稳定性，无需额外设置缆风绳加固。罐顶的横梁采用型钢焊接结构，自身刚度经过校核，满负荷运行时的横梁挠度不超过跨度的五百分之一，不会因为长期受力出现形变导致搅拌轴偏斜。
