太阳能供热式木材烘干干燥腔体结构

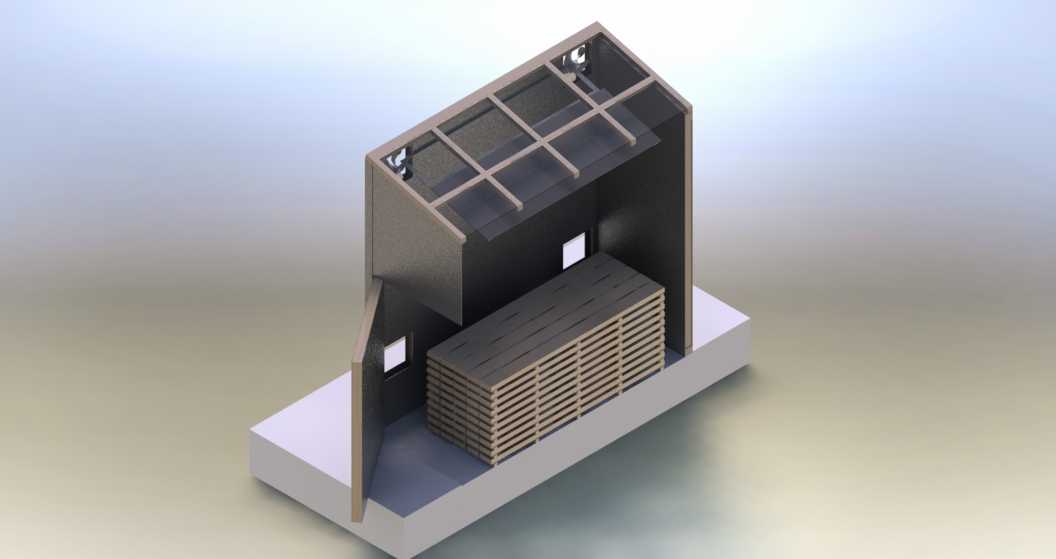

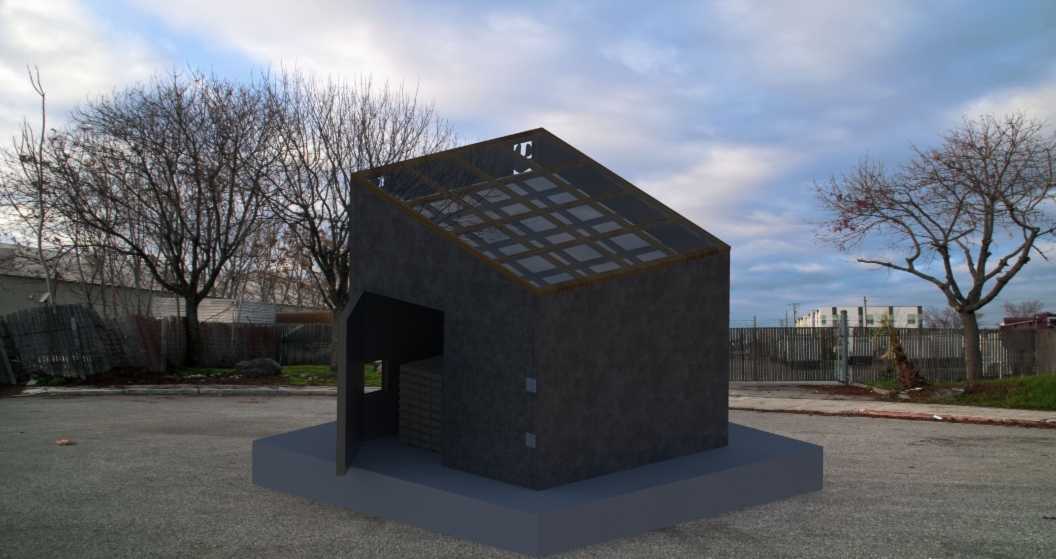

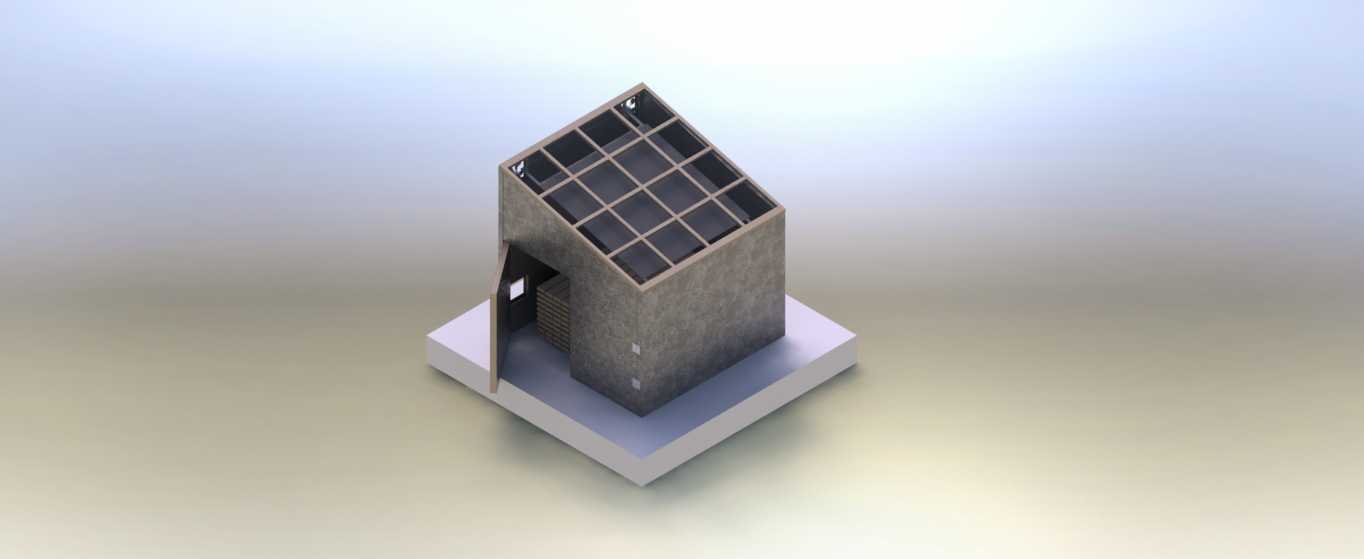

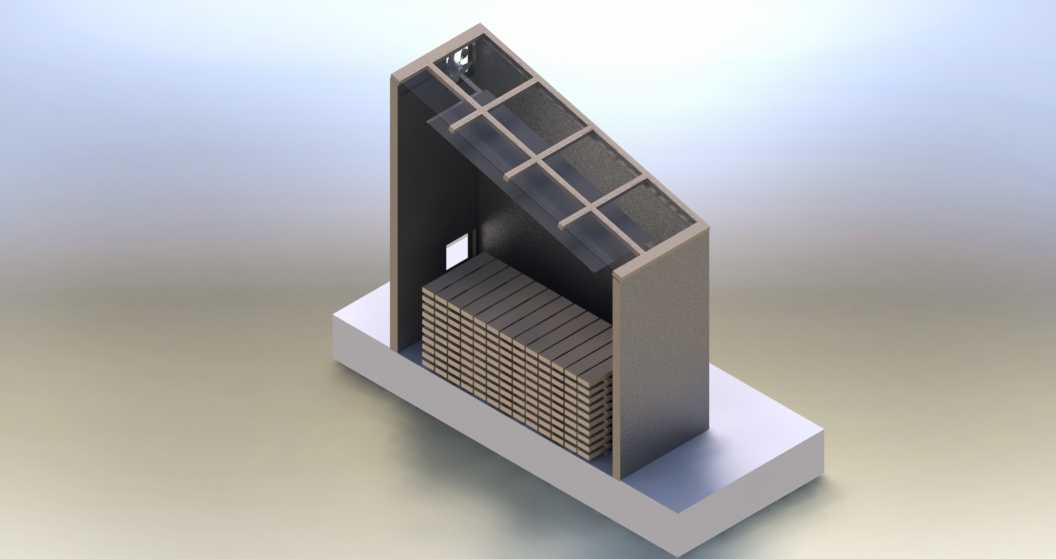

　　这套太阳能木材烘干设备的三维结构，核心针对中小型木材加工场景的板材干燥需求设计，区别于传统燃煤、电加热烘干窑的高能耗痛点，直接利用太阳能集热模块转化的热能作为主要热源，适配板材初加工后含水率控制的工序要求，可用于实木板材、木方、指接材的批量干燥作业，也能适配小型家具加工厂、木材经销点的零散木料烘干需求，无需配套复杂的锅炉或高压供热管线，安装选址灵活度更高。从结构布局来看，设备采用半开放式腔体加侧置集热立面的设计，后侧倾斜立面为太阳能集热安装位，预留了集热板的固定卡槽与热风导流通道，集热面角度可根据安装地纬度做小范围调整，保证不同季节的太阳直射接收效率。腔体内部设置分层式物料放置架，架体采用格栅式镂空结构，每层格栅的间隙控制在15mm，既保证承托木料时的结构强度，又能让热气流在料堆之间形成上下贯通的循环路径，避免局部木料因气流死角出现含水率不均、表干内湿的问题。腔体两侧开设小型通风观测口，窗口位置对应料架中层高度，日常可通过窗口观测内部木料状态，也可作为辅助排湿口，在烘干初期木料含水率较高时，配合顶部排湿通道快速排出腔体内的饱和湿空气，减少冷凝水在腔壁结露滴落打湿木料的概率。

　　设备底部采用整体式混凝土基座预留位，基座高出地面120mm，既可以隔绝地面潮气反向渗入腔体，也能为料架的叉车进出预留足够的操作空间，料架与腔体内壁之间预留200mm的检修通道，方便日常清理腔体内的木屑、维护导流板结构。从设计逻辑上，这套结构优先考虑了热利用效率与操作便利性的平衡，集热腔与烘干腔之间设置可调式导流挡板，可根据不同木料的烘干工艺要求调整热风进入烘干腔的流量，针对软质松木、杨木这类易开裂的木料，可减小挡板开度降低热风风速，避免木料表面水分蒸发过快产生内应力开裂；针对硬质杂木则可适当开大挡板，提升热风循环速率缩短烘干周期。

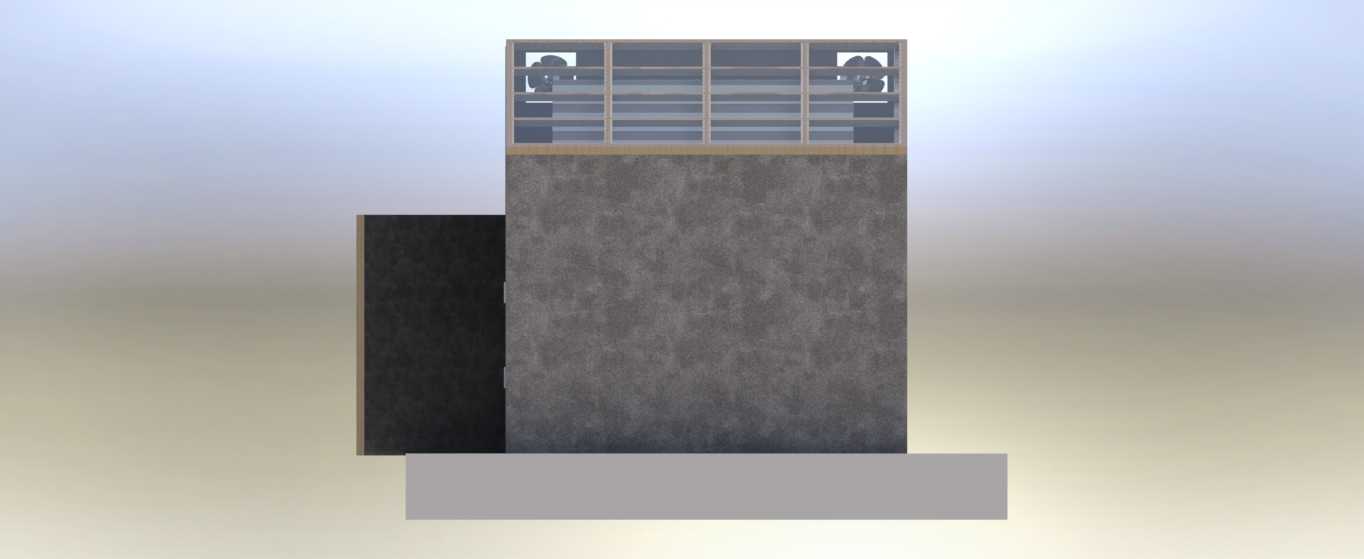

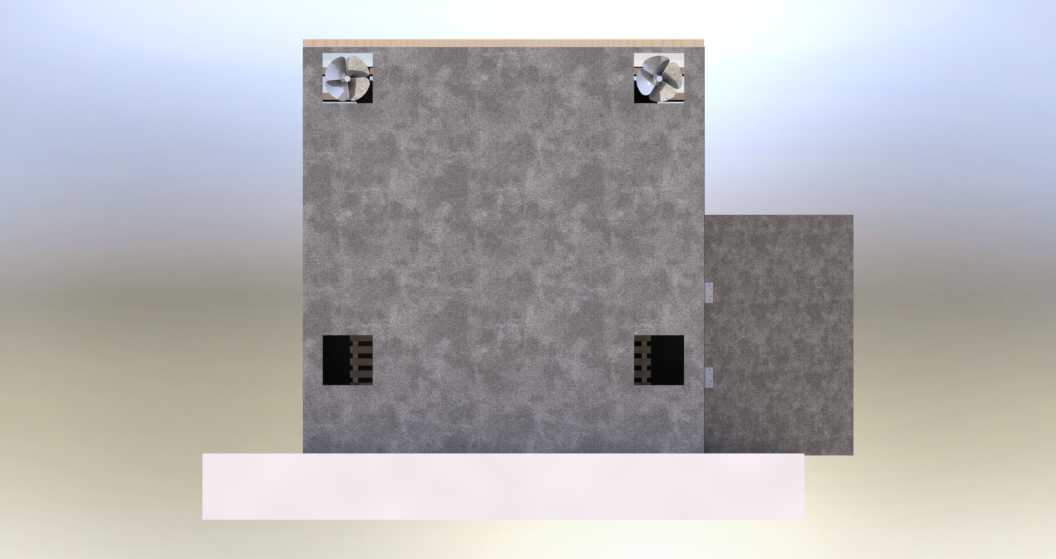

　　腔体顶部设置分段式排湿口，每个排湿口配备独立的翻板阀，可根据腔体内不同位置的湿度检测数据调整对应位置的排湿量，保证整个腔体内的温湿度场均匀度控制在±5%以内，减少同批次木料的烘干品质差异。外形尺寸方面，整套设备的占地边界控制在4200mm×2800mm范围内，腔体总高度3600mm，其中集热立面的垂直高度2900mm，倾斜角度设置为45度，适配国内大部分地区的太阳高度角，安装时只需保证设备南侧无高大建筑或树木遮挡即可，无需额外做复杂的地基处理，底部基座采用现浇混凝土结构时，预留好固定螺栓的安装孔位即可完成设备主体的固定。

　　料架的单层层高设置为300mm，共设置6层置物空间，单次可容纳约6立方米的板材堆放，堆放时木料之间预留10mm左右的间隙，保证气流可以穿过料堆间隙带走水分。腔体的内壁采用保温层夹芯结构，内外壁之间填充50mm厚的岩棉保温层，减少腔体内热量向外散失，提升热能利用效率，内壁面采用镀锌钢板材质，表面做光滑处理，减少木屑挂壁的概率，日常清理只需用压缩空气吹扫即可。设备的进风端设置初效滤网，可过滤外界空气中的浮尘、落叶等杂物，避免杂物随热风进入腔体附着在木料表面影响后续加工品质，滤网采用抽拉式安装结构，无需拆解设备主体即可完成滤网的更换清理。在实际使用场景中，这套设备可搭配辅助电加热模块，在连续阴雨天气太阳能供热不足时启动补热，保证烘干工序的连续性，不会因为天气原因导致木料烘干中断出现霉变、变色等问题。整个结构的受力设计经过校核，腔体侧壁可承受料架满载时的侧倾推力，集热立面的固定结构可抵御10级以下的风载荷，适配户外露天安装的使用要求，无需额外搭建厂房遮蔽，进一步降低了中小加工户的设备投入成本。
