工业生产车间钢结构承重框架设计

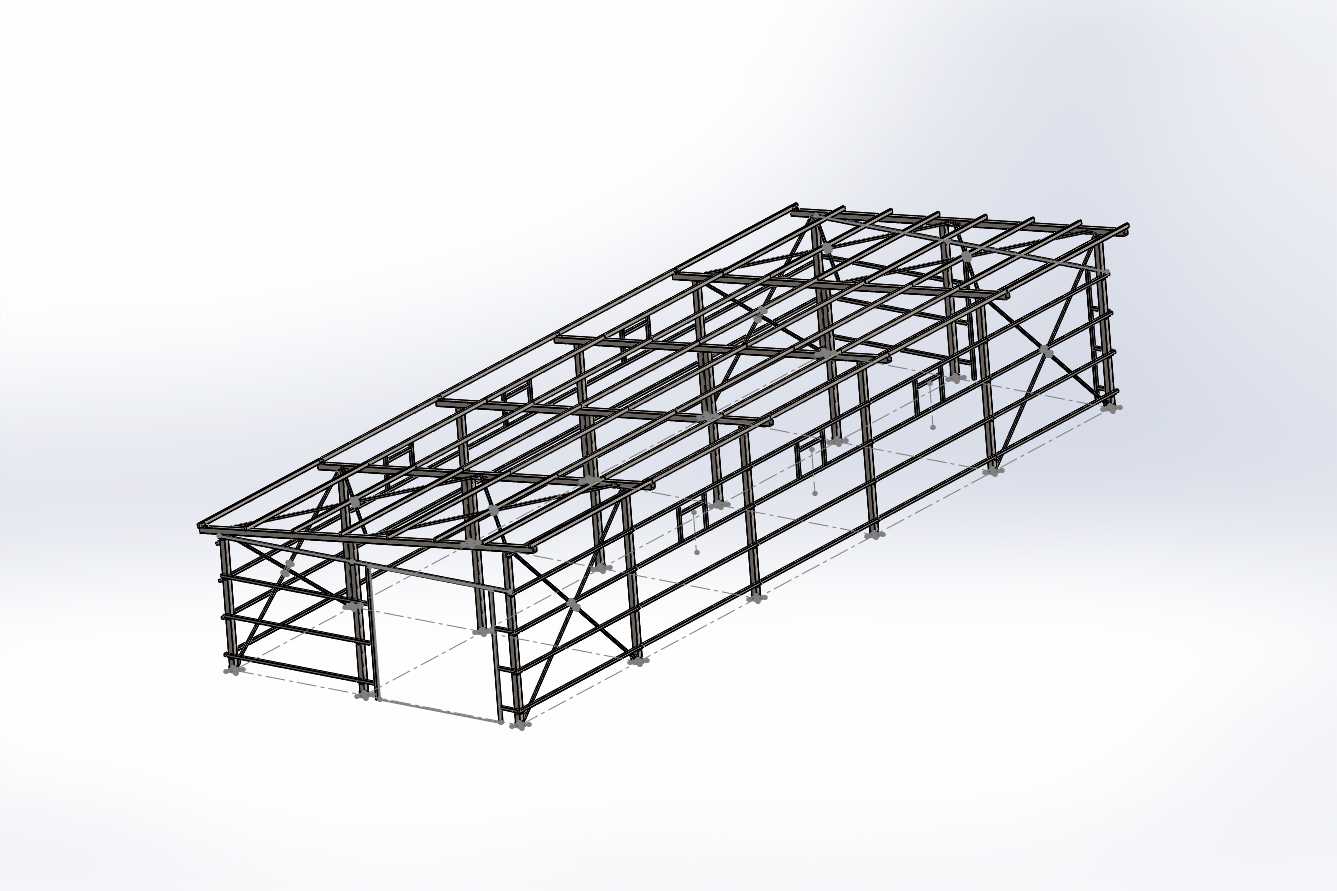

　　这套三维结构对应的是离散制造类生产车间的主体承重钢结构框架，在实际厂区规划中，这类框架是整个车间围护、设备挂载、管线排布的核心承载基础，区别于民用建筑的钢架结构，工业生产用的车间框架在设计阶段就需要提前预留生产设备的吊装荷载、管线穿层的开孔位置、重型工位的局部加强区域，不能等主体搭建完成后再做二次改造，否则很容易出现局部应力集中导致的结构变形问题。

　　从结构布局来看，整个框架采用等跨距的柱网排布，纵向立柱沿车间长度方向均匀布置，每根立柱底部都设计了与基础预埋件连接的法兰盘结构，安装时可以通过调整垫铁快速校正立柱的垂直度，避免后期立柱倾斜带来的整体框架受力偏移。横向与纵向的主梁采用H型钢拼接，节点位置通过加劲肋补强，所有斜向支撑都布置在框架的侧向受力薄弱区，既可以抵抗车间外侧的风载，也能抵消车间内部重型叉车通行、大型冲压设备运行带来的低频振动，防止框架长期受振动影响出现连接螺栓松动的问题。

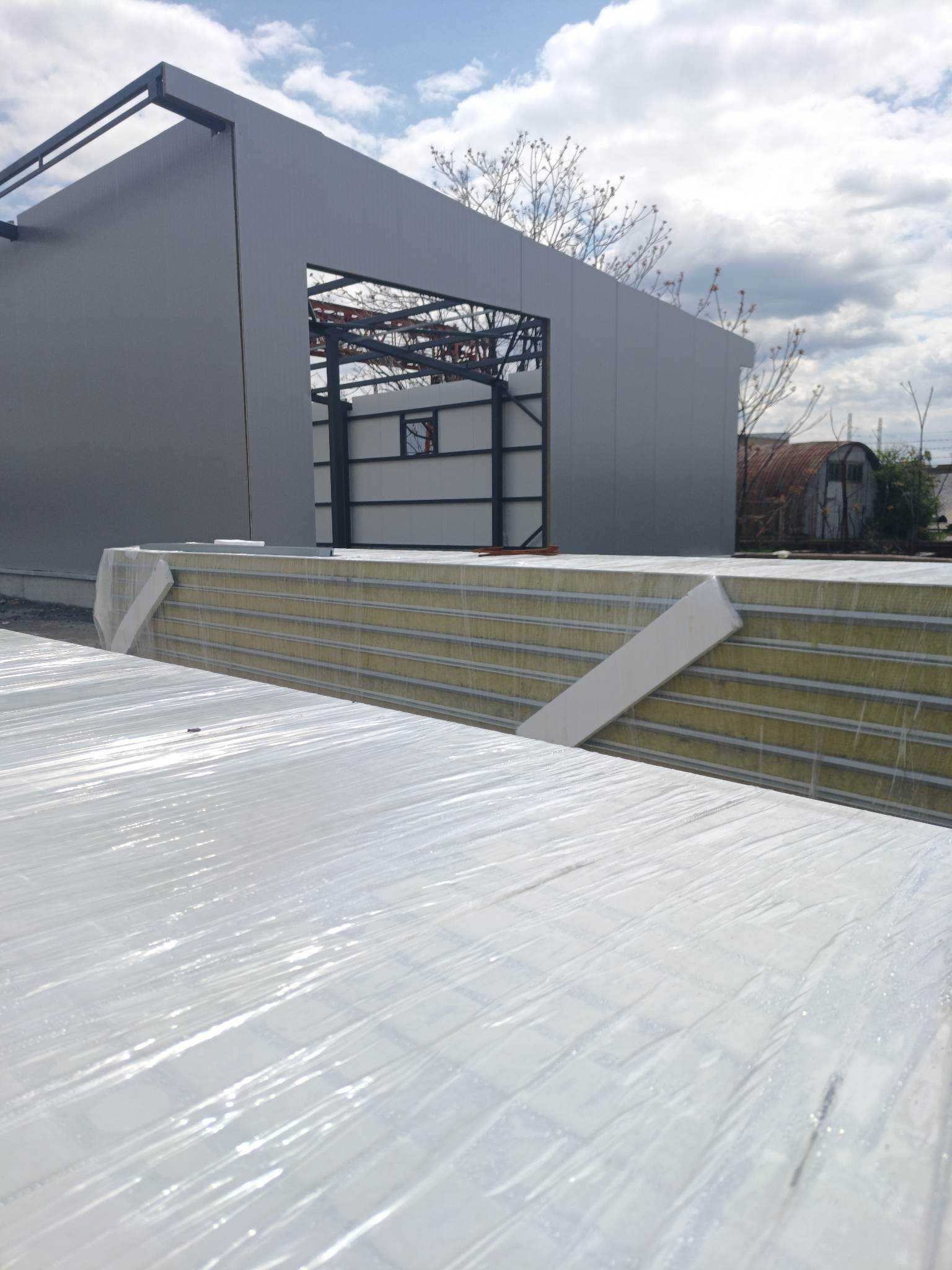

　　在实际应用场景里，这类框架上方可以直接铺设屋面板，下方不需要额外设置过多的内部承重柱，能给车间内部留出连续的大跨度作业空间，方便布置长尺寸的生产线、大型物料周转区，甚至可以在框架主梁下方预留起重设备的安装轨道，直接挂载单梁起重机完成车间内部的重型物料转运，不需要额外搭建独立的起重支撑结构，能大幅节省车间的土建成本。设计过程中，框架的每一段型钢长度都做了模数化拆分，所有构件都可以在预制车间完成下料、焊接、防腐处理，运输到现场后只需要通过高强螺栓完成拼接，不需要在现场做大量的焊接作业，既能缩短施工周期，也能更好的控制焊接质量，避免现场焊缝防腐不到位出现的早期锈蚀问题。

　　从安装边界来看，这套框架的柱脚定位需要匹配厂区土建的基础承台位置，立柱安装完成后需要先完成横向主梁的初拧，再调整斜撑的张紧度，最后完成所有节点螺栓的终拧，终拧扭矩需要符合钢结构施工的相关规范，避免节点连接强度不足。框架的顶部预留了屋面板、通风气楼、消防管线的安装孔位，侧面预留了围护墙板、门窗框架的连接卡槽，所有预留孔位的位置都避开了型钢的受力核心区，不会因为开孔削弱构件的整体承重能力。针对车间内部可能出现的局部重载区域，比如大型设备的安装工位、物料集中堆放区，对应的立柱和主梁都做了截面加强，比普通区域的型钢壁厚提升一个规格，避免局部荷载过大导致的构件下挠变形。

　　在结构受力校核层面，整个框架的设计同时考虑了恒载、活载、风载、地震作用的多工况组合，所有节点的连接强度都留有足够的安全余量，即使出现局部的临时超载情况，也不会出现瞬间的结构失稳。框架的防腐处理采用环氧富锌底漆加聚氨酯面漆的组合，能适应车间内部可能存在的潮湿、轻微腐蚀气体的作业环境，延长整体结构的使用寿命。对于需要在框架上挂载的管线、桥架、小型设备支架，都设计了专用的连接卡具，不需要在现场对型钢构件做气焊开孔，避免破坏构件的防腐层和受力结构，后期如果需要调整管线位置，也可以快速拆装卡具完成调整，不会对主体框架造成损伤。
