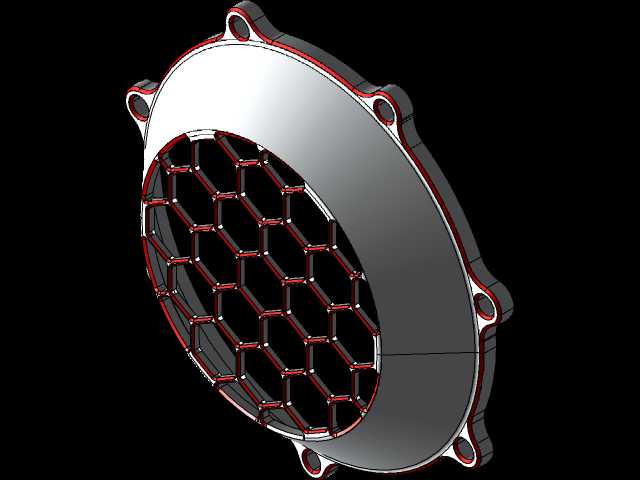

杜卡迪发动机配套离合器端盖结构设计

　　作为常年接触动力传动部件建模的结构工程师，拿到这套离合器端盖的数模时，最先关注的是它和发动机曲轴箱、离合器总成的匹配边界——这类部件属于大排量摩托动力系统的核心防护与承载构件，既要覆盖离合器摩擦片组、压盘的外侧安装腔，隔绝行驶过程中泥水、砂石的侵入，也要承担离合器分离机构部分组件的定位支撑，同时还要兼顾高转速工况下的结构强度与轻量化需求。

　　从实际应用场景来看，这类离合器端盖装配在大排量高性能摩托的发动机侧部，日常行驶中会持续承受发动机传递的振动、离合器结合分离过程的交变载荷，还有极端工况下的意外磕碰风险，所以设计阶段首先要敲定的是安装止口的配合公差：端盖内侧的定位止口需要和曲轴箱侧的安装基准面保持H7/h6的间隙配合，既保证装配时的对位便利性，也能避免长期振动下出现配合面磨损导致的密封失效。端盖周圈分布的螺栓孔位置度公差需要控制在0.1mm以内，确保装配时每个紧固点的压紧力均匀分布，不会出现局部应力集中导致的盖体变形，尤其是靠近离合器输出轴的轴承位区域，螺栓的压紧力需要做针对性的排布加密，抵消轴承运转时传递的径向载荷。

　　设计思路上，这款端盖没有采用传统的等壁厚结构，而是在离合器摩擦片对应的外侧区域做了局部的加强筋布局：筋条沿着端盖的径向呈辐射状分布，同时在周圈设置环形加强筋衔接，既可以在不显著增加整体壁厚的前提下提升盖体的抗冲击能力，也能在高转速运转时引导盖体表面的空气流动，带走离合器摩擦片工作产生的部分热量，避免腔体内温度过高导致摩擦片性能衰减。端盖的内侧预留了密封胶圈的安装槽，槽体的截面尺寸匹配标准O型圈的线径，槽深控制在线径的70%左右，装配后胶圈的压缩量处于合理区间，既能保证静态下的密封效果，也不会因为压缩量过大导致胶圈过早老化失效。

　　从安装边界来看，端盖的外侧轮廓做了内收的弧度处理，避免车辆倾倒时端盖最先接触地面造成大面积破损，同时在分离拨叉的伸出位置做了局部的凸台结构，凸台内设置铜套衬套的安装位，衬套和分离拨叉轴的配合间隙控制在0.02-0.04mm，既保证拨叉转动的灵活性，也能阻挡外界灰尘进入离合器腔体。端盖的下部设置了回油孔，孔位的高度略低于离合器腔的最低油位线，保证腔体内的润滑油可以顺利回流到曲轴箱，不会出现腔体积油导致的离合器打滑问题。

　　在功能特性层面，这款端盖除了基础的防护、密封、承载功能外，还在对应离合器磨损检查的位置预留了观察窗的安装位，日常维护时不需要拆卸端盖就可以直接观察摩擦片的磨损量，大幅降低维保的工作量。端盖的表面安装位还预留了转速传感器的安装孔，孔位的轴线垂直于离合器从动盘的齿圈端面，保证传感器和齿圈的间隙保持在0.8-1.2mm的合理区间，准确采集离合器输出轴的转速信号，为车辆的电控系统提供准确的数据支撑。

　　建模过程中需要特别注意的是各个安装特征的拔模角度：外侧非配合面的拔模角度设置为1.5度，既满足压铸成型的工艺要求，也不会影响外观的整体性；内侧的密封槽、轴承位等配合特征不设置拔模，通过后期机加工保证尺寸精度。所有的转角位置都做了R2以上的圆角过渡，避免压铸过程中出现应力集中导致的铸件裂纹，同时也能减少热处理过程中的变形量。端盖的壁厚整体控制在3.5mm左右，局部加强筋的厚度设置为2mm，既保证整体的结构刚度，也能控制零件的整体重量，符合高性能摩托的轻量化设计需求。
