两轴XY架构数控激光雕刻设备结构

　　这款两轴架构的激光雕刻设备，核心面向平面类工件的表面标刻、浅雕加工场景，常见于小型加工门店的亚克力标牌刻字、木质工艺品表面纹样加工、薄皮革裁切打标、纸质包装模板刻制等日常作业，也可用于电子行业小尺寸塑胶外壳的序列号标印、教学场景下的数控加工原理演示，适配的加工幅面覆盖多数小批量定制加工的常规尺寸需求，无需额外拓展轴组即可完成平面范围内全区域的加工覆盖。从结构设计逻辑来看，整机采用工业铝型材拼接作为主体机架，型材槽口直接用于安装直线导轨，省去了额外的安装底板铣削加工工序，装配时仅需通过型材内置的T型螺栓即可完成导轨的平行度校准，后期维护更换导轨时也无需拆解整个机架框架，大幅降低了装配和运维的工时成本。

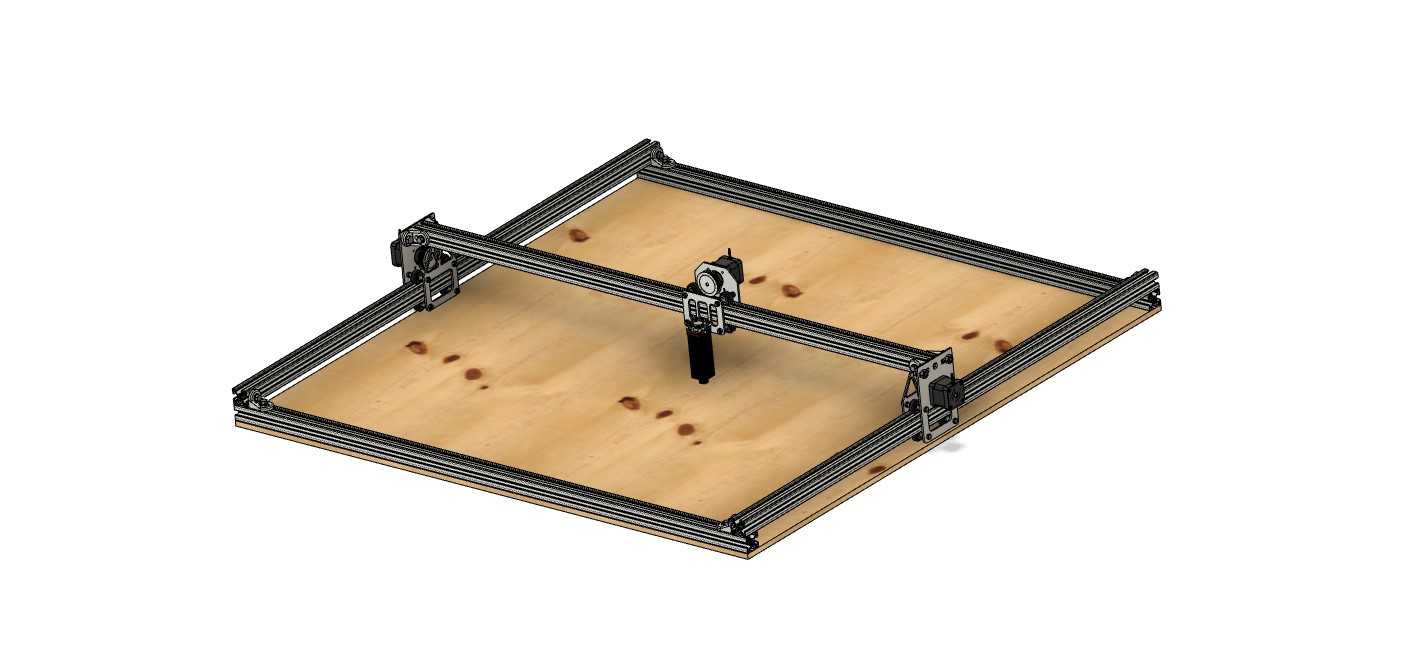

　　XY两轴的传动布局采用龙门跨接式设计，X轴导轨沿机架长度方向双侧平行布置，Y轴横梁通过滑块跨接在两侧X轴导轨上，激光头安装座通过滑块固定在Y轴导轨上，这种布局下X轴双侧同步驱动的受力更均匀，高速移动时不会出现单侧偏载卡顿的问题，Y轴横梁采用和机架同规格的铝型材加工，自身刚性足以承载激光头组件的重量，高速往复运动时的形变控制在加工精度允许范围内，不会出现雕刻线条偏移、深浅不均的问题。设备的安装边界设计充分考虑了小型作业场景的空间限制，机架底部预留了标准脚轮安装孔位，也可更换为可调支撑脚，放置在普通工作台面即可使用，无需额外浇筑设备基础，外接气路、电路的接口全部集中布置在机架后侧的走线槽内，避免管线外露干涉运动部件的行程。功能设计上，两轴的运动行程经过匹配校准，X轴有效行程覆盖机架内侧的全宽度范围，Y轴有效行程覆盖机架内侧的全高度范围，激光头安装座预留了不同功率激光模组的安装孔位，可根据加工材质的不同更换对应功率的激光发生组件，无需重新设计安装结构；传动部分采用同步带轮配合同步带传动，传动间隙小，往复运动的定位精度可满足常规雕刻作业的公差要求，同步带的张紧结构直接集成在型材端部的安装座上，调整张紧度时仅需拧动端部的调节螺栓即可完成，无需拆解传动护罩。

　　设计过程中特意规避了复杂的铸件结构，全部结构件均可通过标准铝型材切割、标准紧固件拼接完成，加工件仅包含少量的安装转接板，加工门槛低，适合小批量快速组装投产；运动部件的重量经过严格核算，Y轴横梁和激光头安装座的总重量控制在驱动电机的额定负载范围内，长时间高速往复运行不会出现电机过载过热的问题。设备的走线全部沿铝型材的内置槽口布置，X轴的拖链固定在机架侧方的型材槽内，Y轴的拖链沿横梁侧面布置，所有线缆均在拖链内有序排布，运动过程中不会出现线缆拉扯、磨损的问题，有效降低了电路故障的概率。

　　从实际使用的角度出发，这种两轴结构的激光雕刻设备没有多余的冗余轴组，操作逻辑简单，操作人员仅需导入平面加工矢量图即可完成作业，不需要掌握多轴联动的编程技巧，对于小型加工从业者来说上手门槛极低；机架的铝型材表面经过阳极氧化处理，日常加工产生的烟尘、污渍附着后很容易擦拭清理，长期使用也不会出现表面锈蚀掉漆的问题。设备的加工平面预留了工装夹具的安装槽位，可根据加工工件的形状加装快速压钳、定位靠块，针对不同尺寸的工件都能快速完成装夹定位，不需要每次加工都重新校准原点位置，有效提升小批量加工的作业效率。
