Atomstack激光雕刻机Z轴升降传动模组

　　桌面级激光雕刻设备的加工精度表现，很大程度上取决于Z轴方向的进给稳定性与重复定位精度，这款适配Atomstack M6机型的可3D打印Z轴模组，正是针对原厂设备Z轴调节刚性不足、微调精度有限的痛点做的结构优化方案。从实际加工场景来看，桌面激光雕刻作业常涉及不同厚度的亚克力、椴木层板、皮革甚至薄金属工件的加工，每次更换工件都需要重新调整激光头的对焦高度，原厂常见的手动旋钮调节结构往往存在旷量，对焦偏差超过0.2mm就会直接导致激光功率密度不足，出现切不透、雕刻边缘发虚的问题，这款模组通过丝杆传动的结构替代原有滑动调节结构，能把Z向微调的精度控制在0.05mm以内，完全满足不同材质加工的对焦需求。

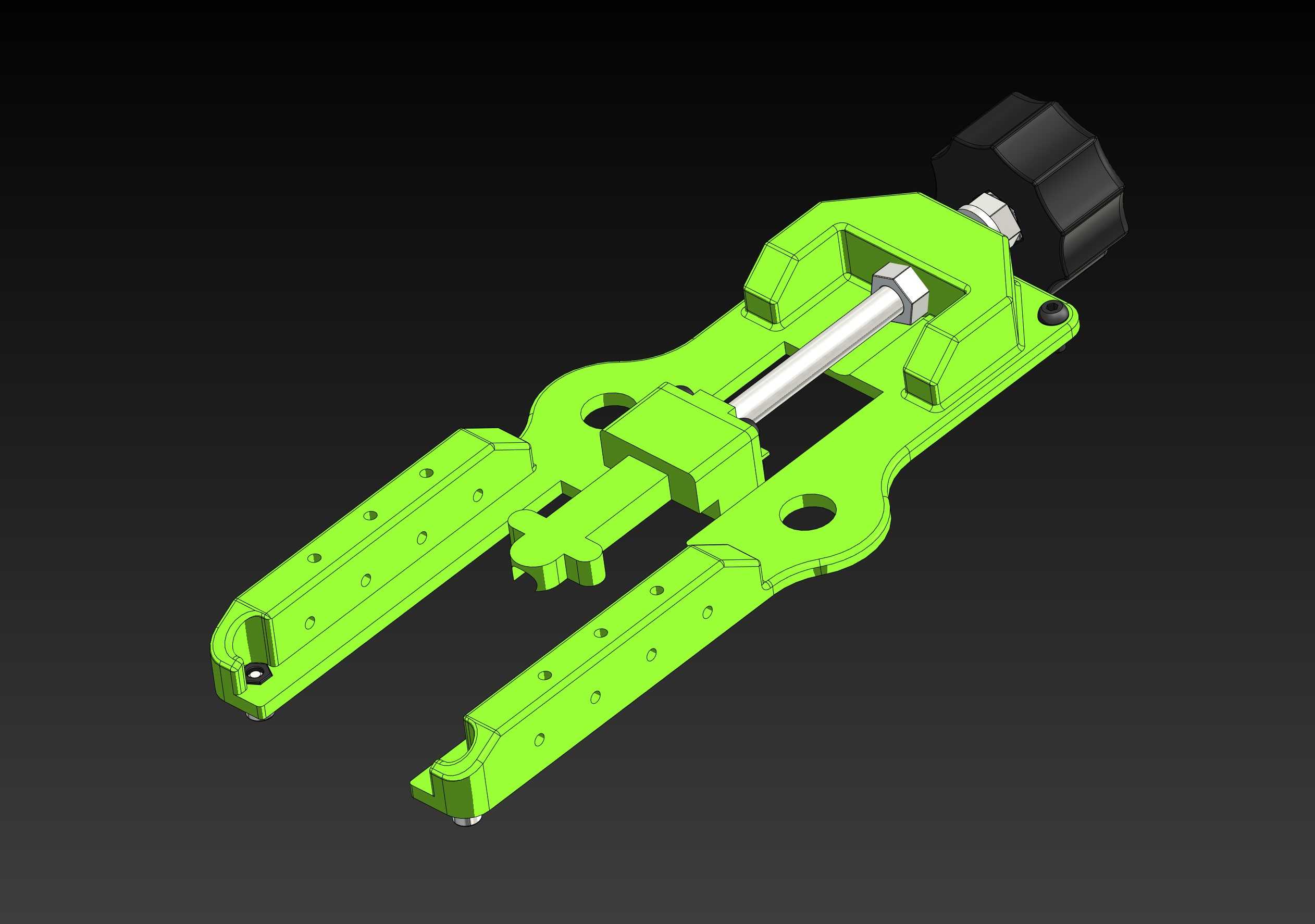

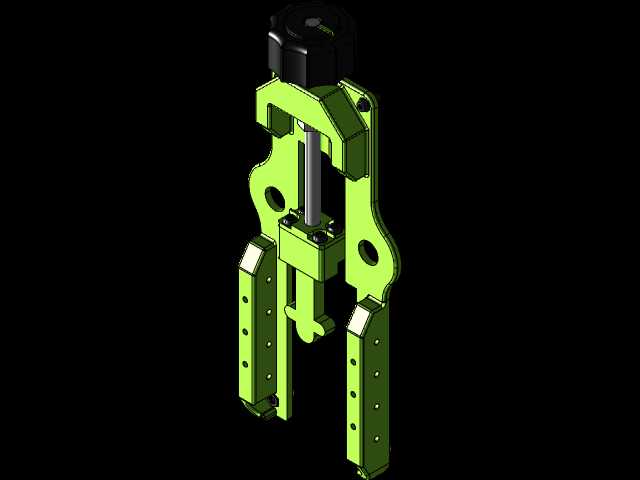

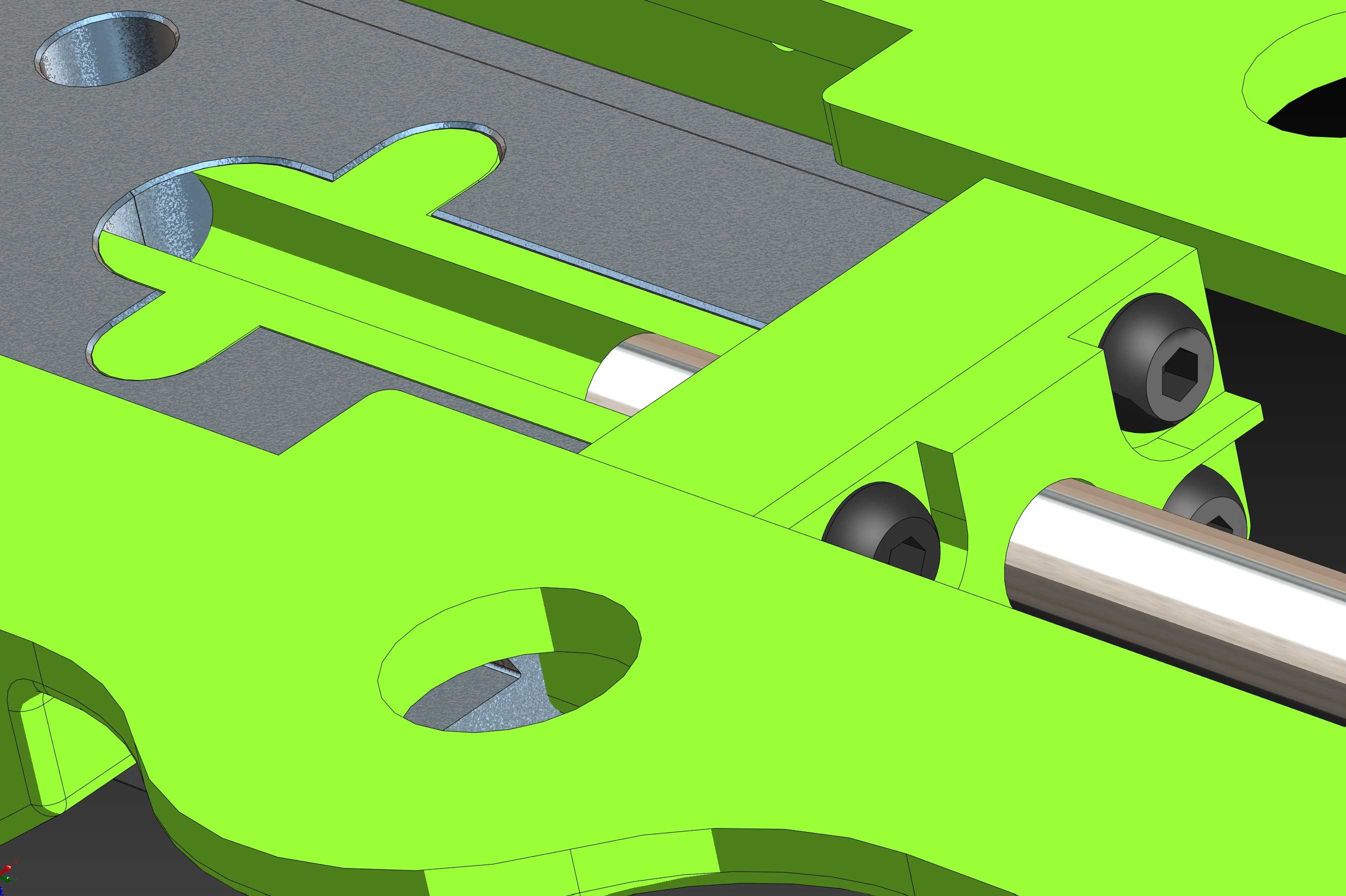

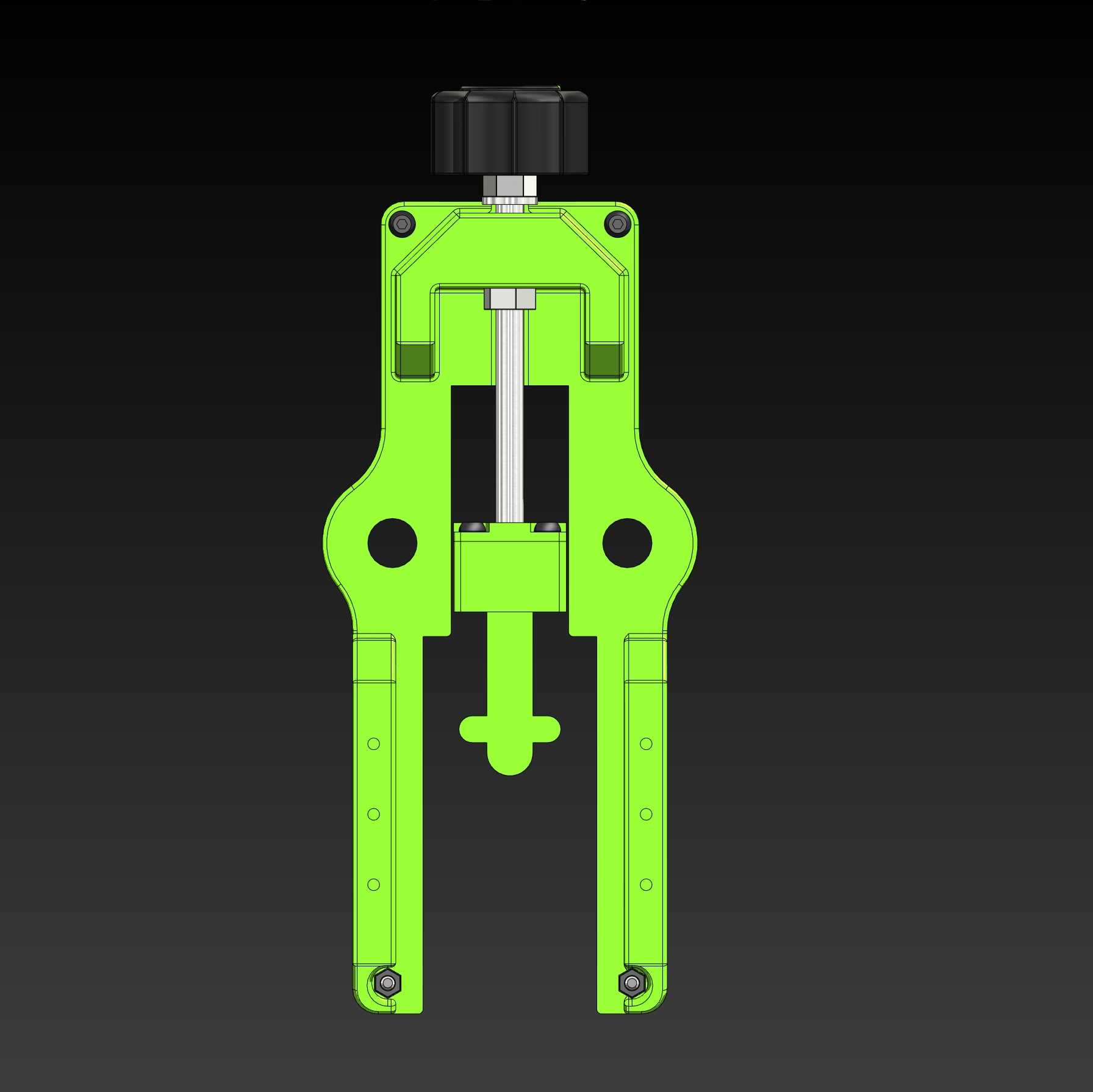

　　从结构设计逻辑来看，整个模组的安装底座采用一体化的悬臂式布局，亮绿色的安装基座直接适配原厂设备的安装孔位，不需要对原有设备的机身做任何打孔、切割改造，用户只需要拆卸原有Z轴固定结构，就能直接完成替换安装，基座上预留的多个镂空安装位，既可以减轻整体结构重量，也能适配不同规格的激光头固定夹装，兼容市面上多数同安装尺寸的桌面激光头组件。传动部分采用导程1mm的T型丝杆结构，配合带防滑纹理的黑色调节旋钮，转动旋钮时丝杆带动激光头安装滑台做直线升降运动，滑台部分采用双侧导向限位结构，避免升降过程中出现偏摆、晃动，滑台与基座之间的滑动接触面预留了0.1mm的间隙，既可以保证滑动顺畅无卡滞，也能控制滑动间隙在合理范围内，不会出现对焦后滑台下坠的问题。

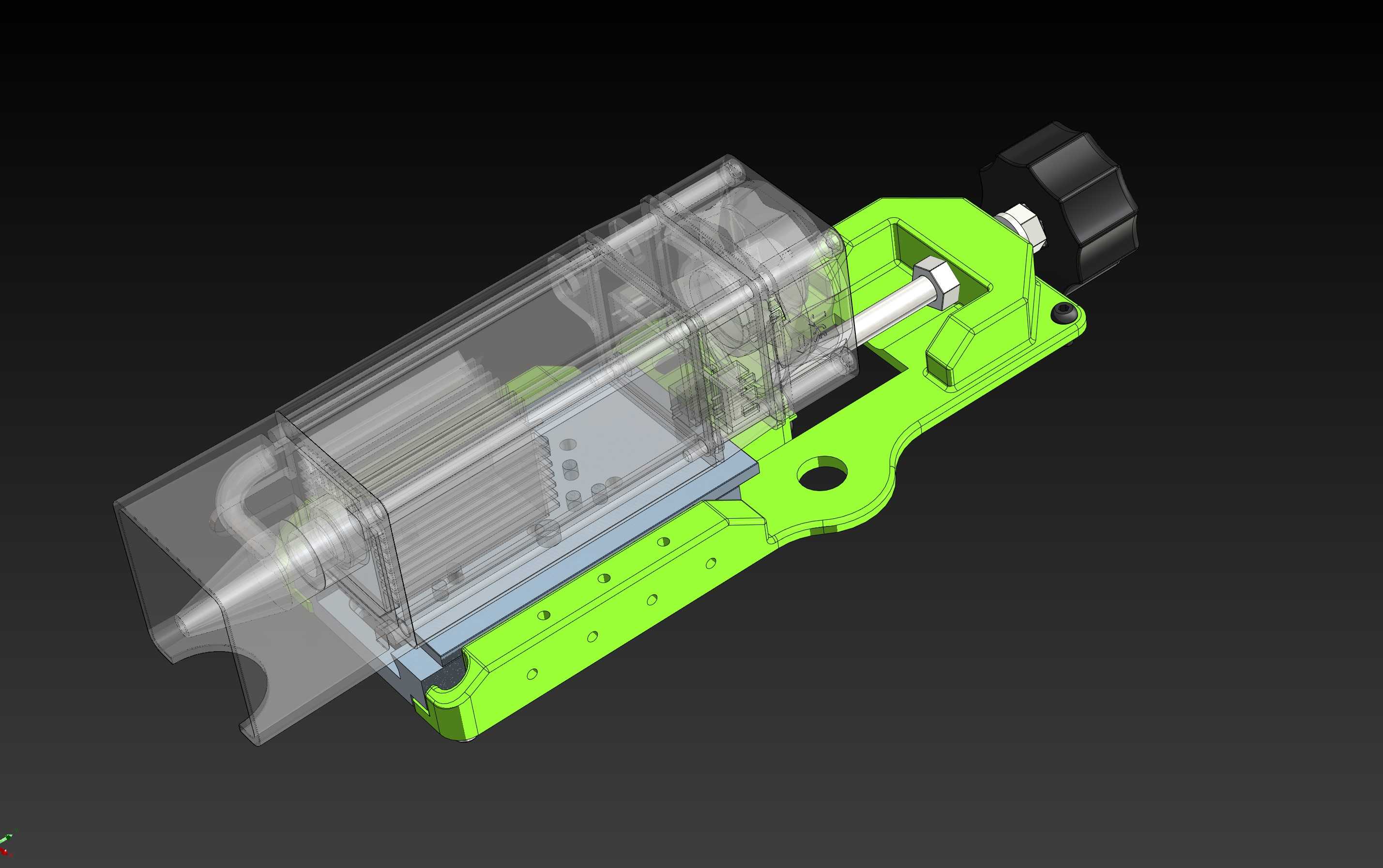

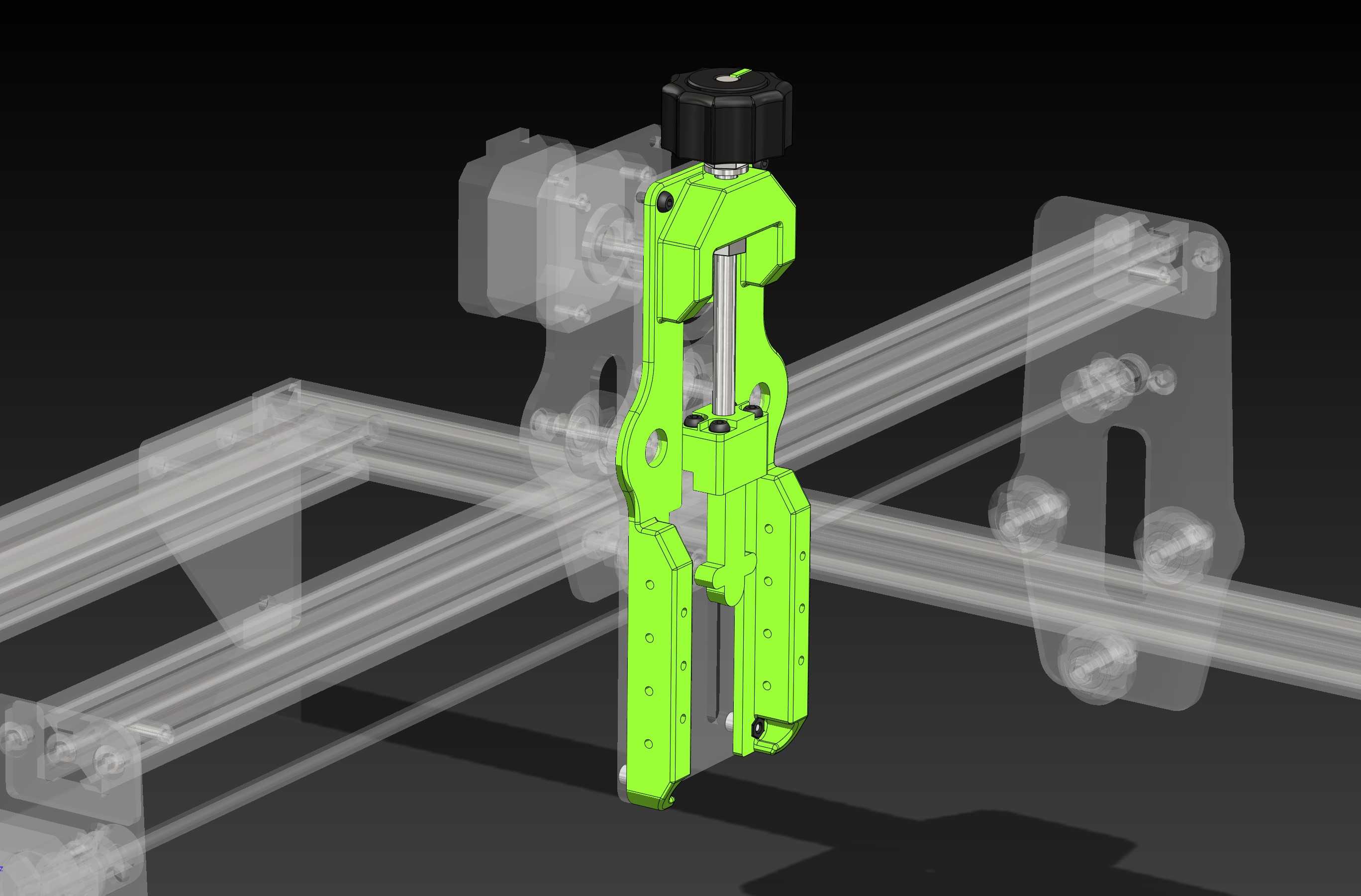

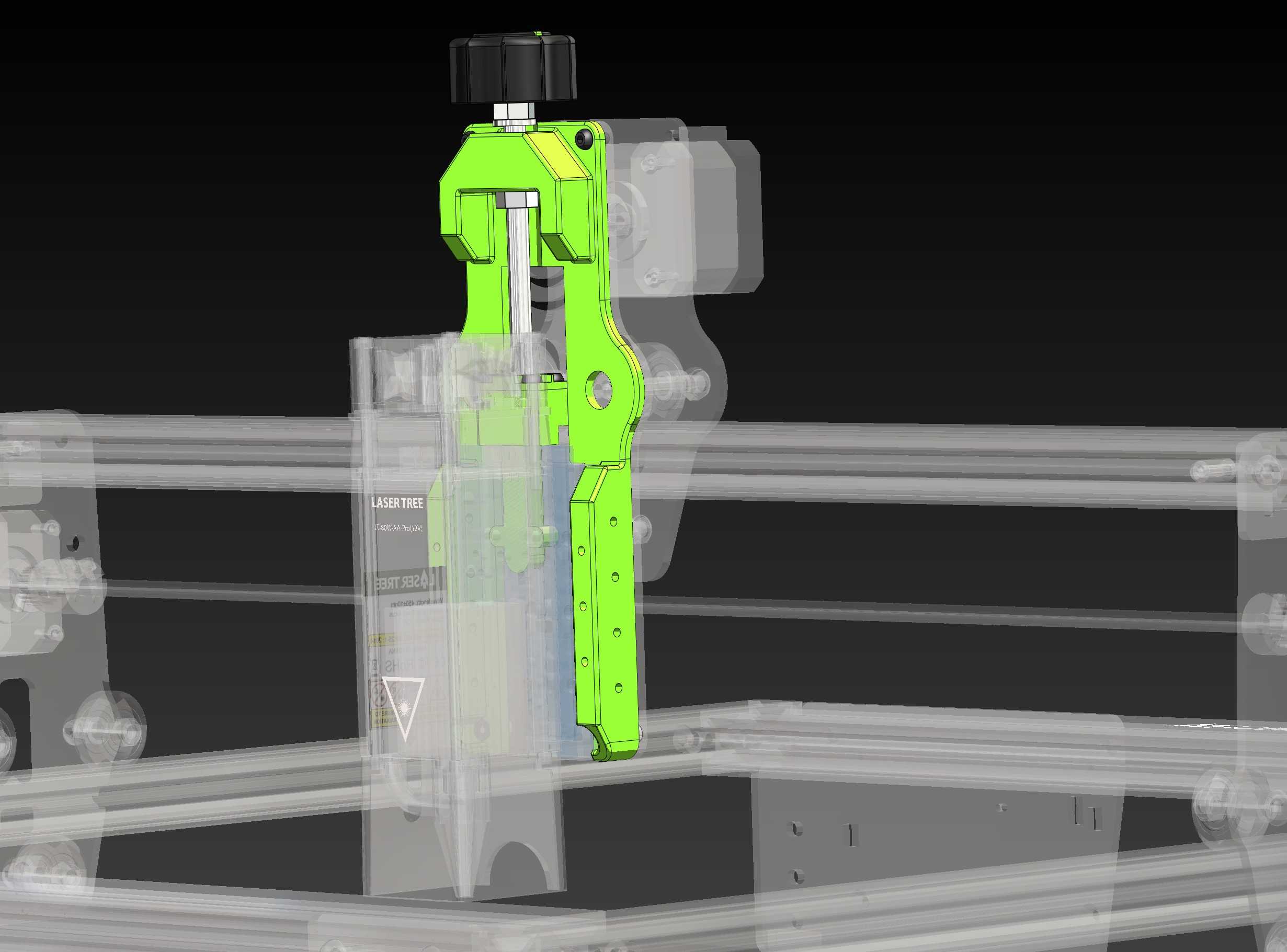

　　考虑到个人用户的加工制造条件，整个模组除了丝杆、螺母、固定螺丝这些标准五金件之外，所有结构件都采用适合FDM3D打印的壁厚设计，平均壁厚设置在2.5mm，关键受力位置比如丝杆安装座、旋钮连接位做了局部加厚到4mm，不需要支撑结构就能完成打印，打印完成后只需要简单去除毛边就能完成装配，不需要额外的二次机加工。安装边界方面，整个模组的总长度控制在160mm以内，宽度方向不超过60mm，安装后不会超出原有设备的机身轮廓，不会干涉设备X轴的左右运动行程，Z向的有效调节行程达到40mm，足够覆盖从0.1mm薄纸到30mm厚工件的对焦调节需求，滑台的激光头安装位采用通用的20mm间距固定孔，除了适配原厂激光头，也可以更换成蓝光雕刻头、画笔夹具、小型主轴头等功能组件，拓展设备的加工能力。

　　在实际使用场景中，这款Z轴模组除了满足常规的手动对焦需求，也预留了后续加装步进电机实现自动对焦的安装位，用户如果有自动调焦、Z轴随动雕刻的需求，只需要把手动旋钮替换成42步进电机，配合对应的控制板就能升级成自动Z轴结构，不需要重新更换整个模组。结构上的透明护罩设计，既可以遮挡丝杆上的润滑脂，避免加工过程中产生的木屑、灰尘附着在丝杆螺纹里造成传动卡滞，也能直观看到内部丝杆的运动状态，方便日常清理维护，护罩采用卡扣式固定，不需要螺丝就能拆卸，日常维护时只需要掰开卡扣就能取下护罩，给丝杆涂抹润滑脂或者清理杂物。从受力角度分析，整个基座的受力路径经过优化，激光头的重量通过滑台直接传递到两侧的导向筋上，再分散到整个安装基座，不会让丝杆承受径向力，能有效延长丝杆螺母的使用寿命，长期使用也不会出现丝杆弯曲、滑台倾斜的问题，即使加装重量稍大的10W大功率激光头，也能保证结构稳定性，不会出现升降卡顿、定位偏移的情况。
