五轴联动桥式数控铣削雕刻加工设备

　　这款桥式布局的数控加工设备，核心面向多材质复杂曲面的成型加工场景，在家具制造的实木浮雕、石材行业的大理石台面异型铣削、模具领域的金属模具五轴精加工、广告行业的塑料板材切割作业中都能适配。区别于传统定梁式雕刻设备，桥式结构的横梁跨距布置能在保证大加工行程的同时，减少横梁悬伸带来的刚性衰减，长时间重切削作业下的形位公差稳定性更优。

　　从功能配置来看，设备搭载的三套伺服进给系统分别对应不同轴系的动力输出：X、Y轴采用1kW规格的伺服电机，其中Y轴配置带刹车的伺服型号，在垂直轴断电瞬间可实现轴系锁止，避免滑台下坠碰撞工件或台面；C-A轴配置0.55kW伺服电机实现双摆头的五轴联动，可完成空间任意角度的铣削、钻孔、倒角作业，无需二次装夹找正就能完成复杂曲面的连续加工，针对模具行业常见的倒扣面、深腔侧壁加工场景，能大幅减少工装夹具的更换频次。主轴单元采用进口电主轴配置，最高转速可适配不同材质的切削线速度要求，加工木材时可采用高转速快走刀的工艺参数保证切面光滑无毛刺，加工金属时切换低转速大进给参数保证切削扭矩充足，加工大理石等脆性材料时可配合专用铣磨刀具实现成型面的粗精加工一次完成。

　　设计阶段优先考虑了生产现场的安装适配性，整体床身采用分体式组装结构，运输时可将横梁、左右立柱、工作台面拆分打包，进入车间后再通过定位销完成拼接组装，无需大型吊装设备就能完成进场安装，对厂房门宽、吊装吨位的要求远低于整体式床身的同规格加工设备。设备的安装边界预留了足够的维护空间，左右立柱外侧预留了伺服电机、传动丝杠的检修操作位，日常维护时无需拆除外围护板就能完成润滑加注、皮带张紧度调整等常规作业；横梁上的拖链采用全封闭结构，可阻挡加工产生的木屑、金属碎屑、石粉进入线缆槽，避免线缆磨损造成的信号故障，适配多粉尘的加工车间环境。

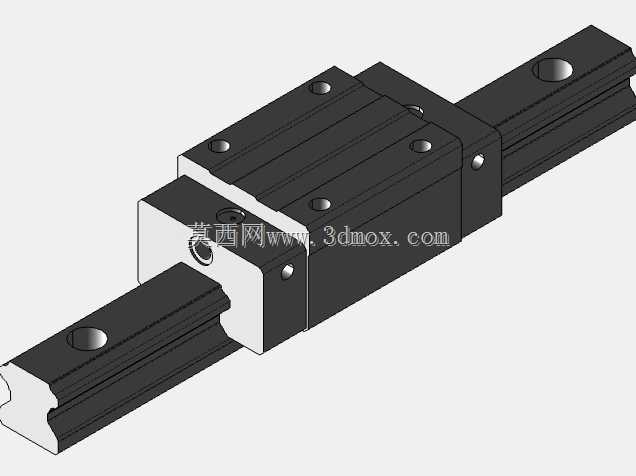

　　传动系统的设计充分考虑了不同工况的负载特性，X、Y轴采用重载直线导轨配合滚珠丝杠传动，导轨滑块配置防尘密封件，可在石粉、木屑弥漫的加工环境下保证长期运行精度，丝杠两端采用成对安装的角接触轴承，可抵消高速进给时的轴向窜动，保证进给定位精度控制在0.02mm以内。Z轴导轨采用加宽滑块配置，可承受主轴高速切削时的径向切削力，加工深腔特征时不会出现振刀纹。双摆头的传动采用零背隙齿轮结构，回转定位精度可达1弧分以内，五轴联动加工时的曲面轮廓度可满足精密模具的加工要求。

　　工作台面采用T型槽结构设计，可适配不同规格的工装夹具，无论是整块大板的真空吸附装夹，还是小型工件的压板锁紧，都能快速完成装夹定位；台面下方预留了排屑间隙，加工产生的碎屑可通过间隙落入下方的排屑槽，配合车间的集中排屑系统可实现自动清屑，减少人工清理的工作量。设备的电气柜采用正压防尘设计，柜内持续通入过滤后的压缩空气，避免粉尘进入电气元件造成短路故障，可在石材加工、木材加工这类高粉尘场景下长期稳定运行。

　　在加工适配性上，这款设备可覆盖从软质材料到硬质材料的多品类加工需求，加工木材时可配套单刃螺旋铣刀实现高速开料、浮雕雕刻，加工亚克力、PVC等塑料材料时可配套专用抛光刀具实现切面免抛光效果，加工铝、铜等有色金属时可配套硬质合金刀具实现高精度曲面加工，加工大理石、花岗岩等石材时可配套烧结金刚石刀具实现铣磨一体加工。针对模具加工场景，设备可兼容通用的五轴加工编程后置处理，编程人员无需重新学习专用编程逻辑，就能直接导入现有刀路文件开展加工作业，降低了设备导入的学习成本。

　　设备的走线布局全部采用分层设计，动力线缆与信号线缆分开布置在不同的拖链腔体内，避免伺服电机的动力信号干扰编码器的反馈信号，保证高速进给时的轴系运行稳定性。所有外露的管线都采用防油、防腐蚀的护套包裹，可耐受加工过程中接触到的切削液、石材养护剂、木材防腐剂等介质，延长管线的使用寿命。整机的水平调整采用地脚螺栓配合减震垫铁的结构，安装时无需对地面做特殊的灌浆处理，通过调整垫铁就能将整机水平度调整到合格范围，缩短了现场安装调试的周期。
