机夹式内孔阶梯切削专用刀具结构设计

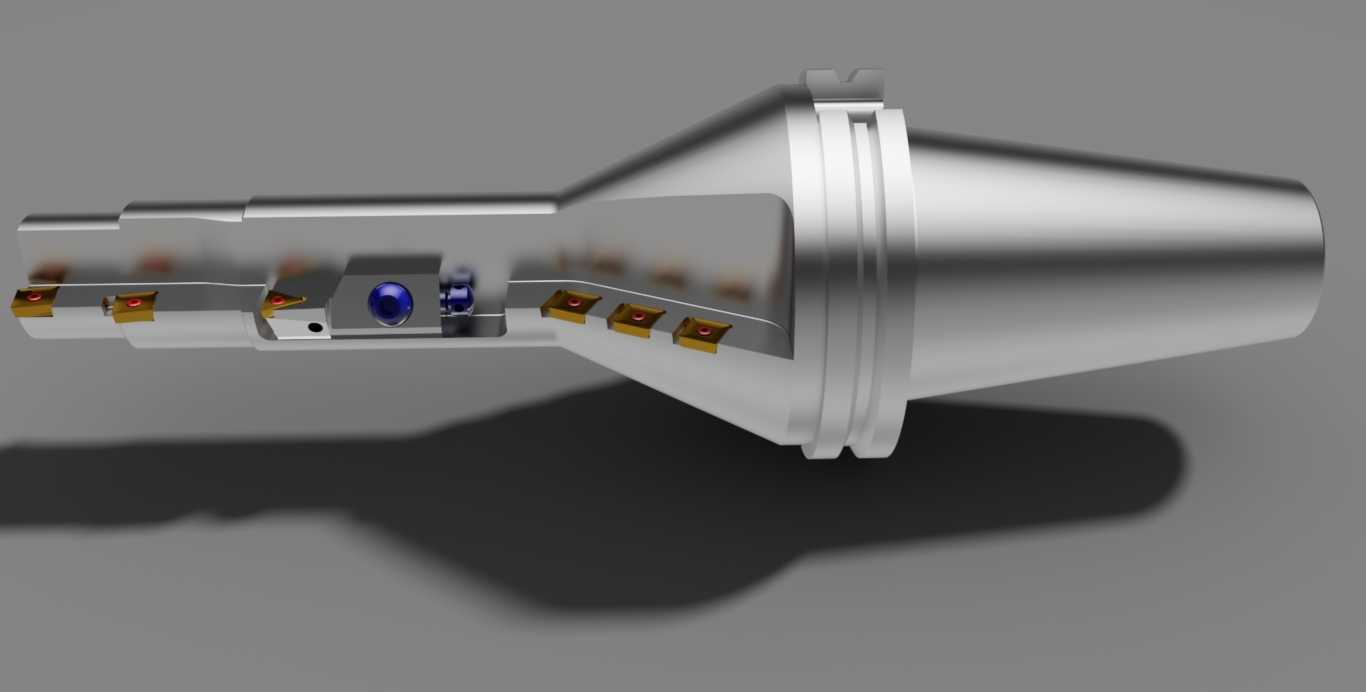

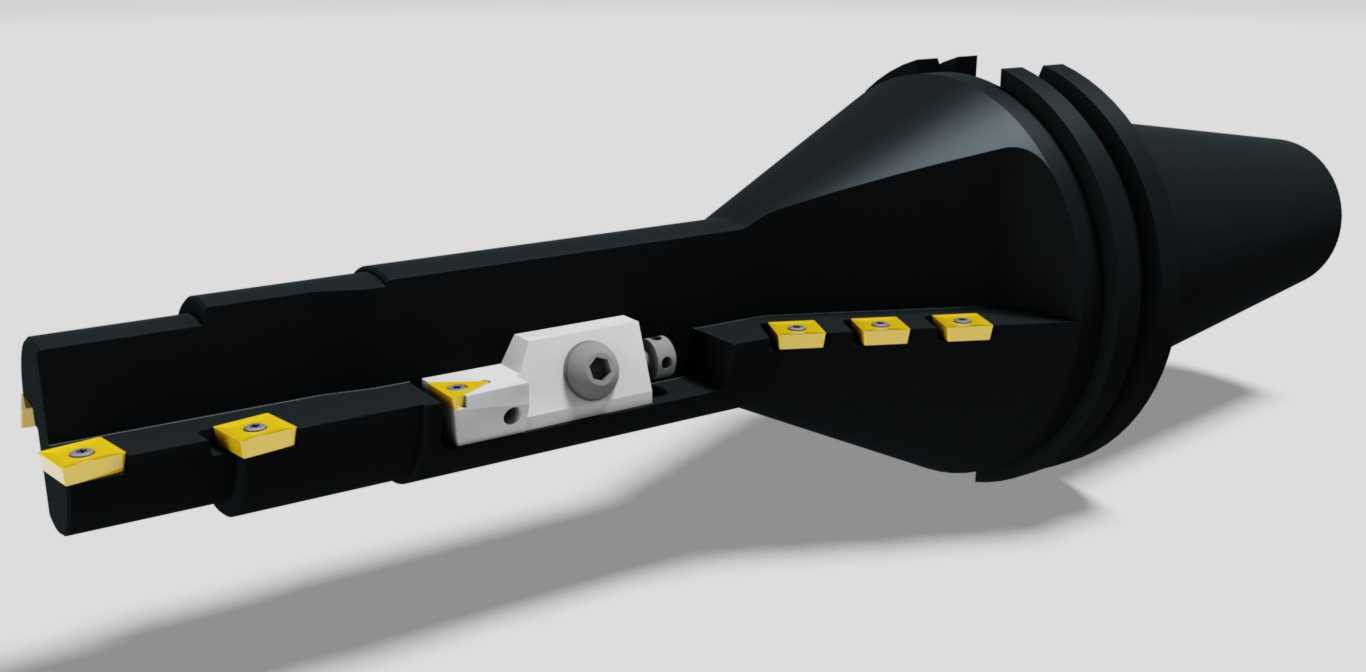

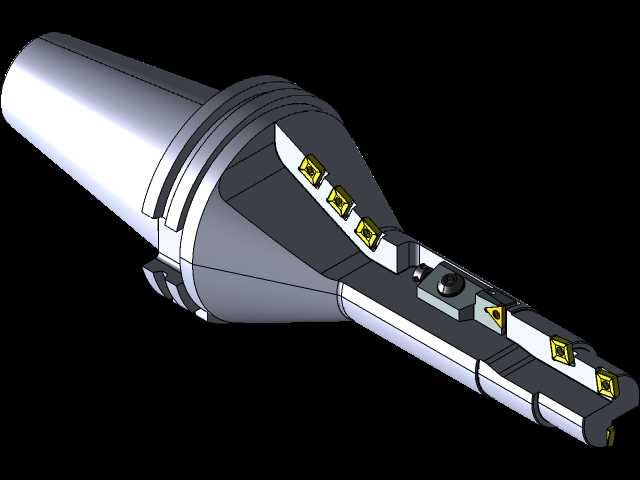

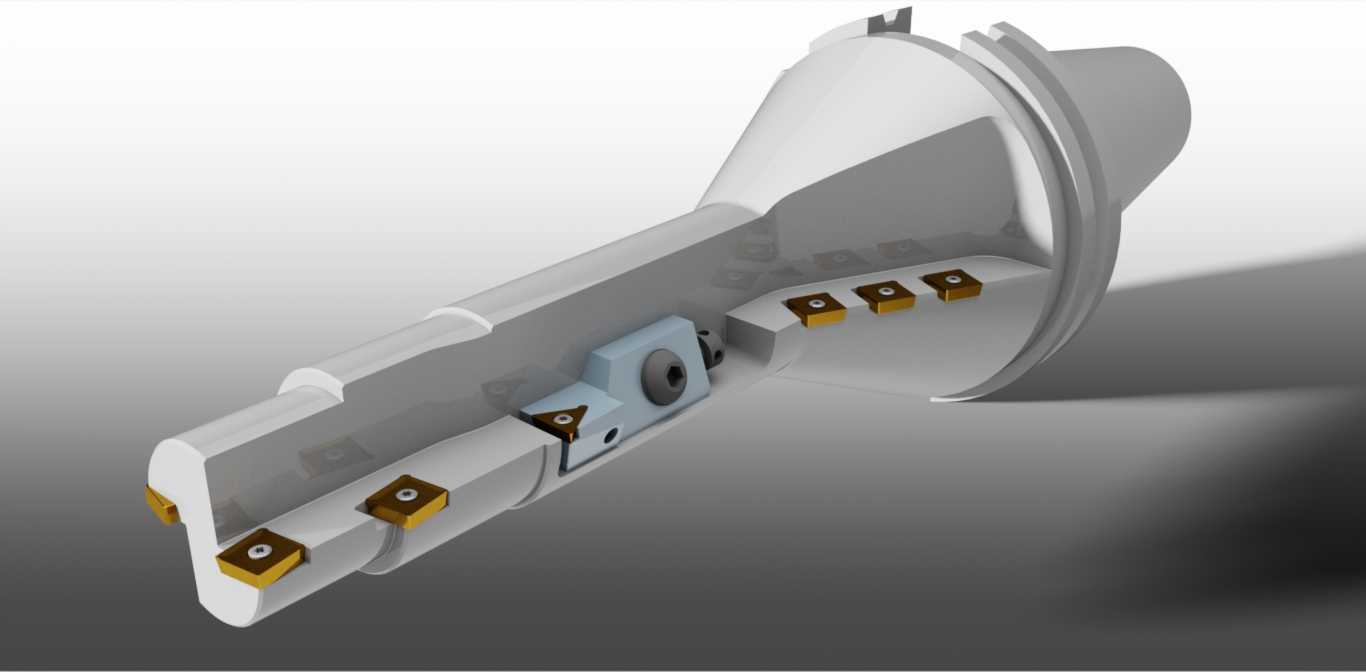

　　这款刀具主要面向深孔阶梯面的复合加工场景，常见于液压阀块内孔成型、变速箱壳体轴承孔台阶加工、液压缸筒内壁环槽切削这类工序，以往这类加工需要多把刀具依次走刀完成，换刀带来的同轴度误差、接刀痕问题一直是批量加工里的痛点，这款复合结构刀具就是针对这类痛点做的结构优化。从结构布局来看，刀体采用锥柄定位结构，和机床主轴的连接面做了高精度贴合设计，锥柄的锥度采用通用机床刀柄标准，安装时可以直接适配常规镗床、加工中心的主轴锥孔，不需要额外配置过渡套，安装后悬伸长度控制在刀体直径的3.5倍以内，兼顾深孔加工的可达性和切削刚性，避免长悬伸带来的振刀问题。刀体的切削端采用阶梯式刀座布局，不同直径的切削刃沿轴向按加工顺序排布，走刀时一次进给就能完成不同直径内孔面、端面环槽的加工，不需要中途换刀或者调整主轴进给参数，单工序加工效率比传统单刃镗刀提升60%以上，同时因为所有切削刃都在同一刀体上，一次装夹完成所有加工面，各台阶面的同轴度可以稳定控制在0.02mm以内，接刀痕高度不超过0.01mm，能满足高精度液压件、传动件的内孔加工精度要求。

　　刀片的固定采用机夹式结构，没有采用焊接式刀片的设计，主要是考虑到焊接刀片容易出现应力变形、刀片磨损后需要整体修磨刀体的问题，机夹结构的刀片通过压紧螺钉直接固定在刀座的定位槽内，刀片定位槽做了过定位防护，刀片安装后的位置重复精度可以控制在0.005mm以内，刀片磨损后只需要松开压紧螺钉更换同型号刀片即可，不需要重新对刀，大幅减少了换刀辅助时间。刀体内部设计了直通式冷却通道，冷却孔出口正对每个切削刃的切削区域，加工时高压切削液可以直接喷射到刀尖和工件的接触位置，及时带走切削产生的热量，同时冲掉切削区域的切屑，避免切屑在深孔内堆积刮伤已加工表面，也能减少刀片的热磨损，延长刀片使用寿命。

　　刀体的排屑槽采用螺旋式平滑过渡设计，槽型的曲率根据不同位置刀片的切屑流向做了针对性调整，内孔加工产生的带状切屑可以顺着螺旋排屑槽顺利排出孔外，不会出现切屑缠绕刀体、堵塞内孔的问题，即使是加工45号钢、铝合金这类不同塑性的材料，只需要调整切削参数就能保证排屑顺畅。从安装边界来看，刀体的最大外径对应加工的最大内孔直径，最小切削刃直径对应加工的最小内孔直径，轴向各刀座的间距和工件上各台阶面的轴向尺寸完全匹配，安装时只需要按照对刀块调整好刀具的轴向初始位置，就能保证加工后各台阶的轴向尺寸公差在要求范围内，不需要反复试切调整尺寸。

　　刀体的非切削部分做了轻量化挖槽设计，在保证刀体整体刚性的前提下减少了刀体的自重，降低主轴高速旋转时的动平衡负荷，在主轴转速达到3000转/分钟时也不会出现明显的振动，能满足高速精加工的需求。刀体和刀片接触的定位面做了淬硬处理，硬度达到HRC55以上，长期更换刀片也不会出现定位面磨损、刀片定位偏移的问题，刀体的整体使用寿命比普通焊接式内孔刀具长3倍以上。在实际加工场景中，这款刀具特别适合批量零件的内孔阶梯面加工，比如汽车零部件的壳体阀孔、工程机械的液压元件内孔、风电设备的连接套阶梯孔这类加工要求高、批量大的零件，使用这款刀具可以减少工序数量，降低设备的换刀频次，同时稳定保证加工精度，减少因为尺寸超差产生的废品率。设计过程中针对不同加工材料的切削特性，对刀片的安装角度做了优化，主偏角、刃倾角的参数经过切削仿真验证，加工钢件时切削力比普通内孔刀降低15%左右，加工铝合金时可以避免积屑瘤的产生，保证加工表面的粗糙度达到Ra1.6以内。刀体的锥柄部分做了表面氮化处理，提高了和主轴锥孔配合面的耐磨性，长期反复装拆也不会出现锥面拉毛、定位精度下降的问题。
