25毫米桌面C型夹持工装结构

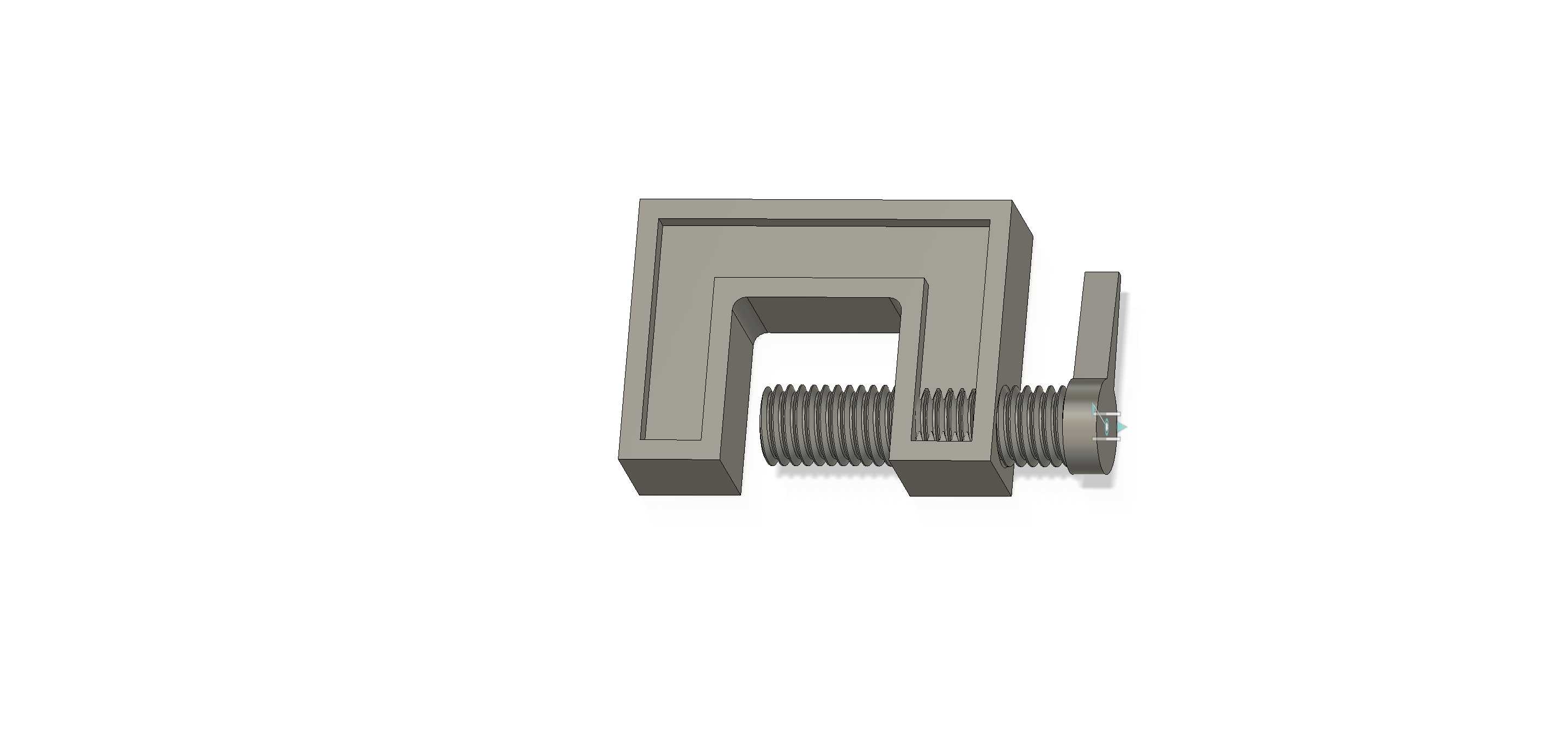

　　日常桌面级的手工装配、小零件检测场景里，经常会遇到需要临时固定小型工件的需求，常规的大型台钳占用桌面空间大，夹持行程冗余，对于厚度不大的薄板、小型结构件来说，操作起来反而不够顺手，这款25毫米开口的C型夹就是针对这类轻量夹持场景设计的手动夹持构件。从结构组成来看，整个夹体分为C型主体框架、调节螺杆、施压端三个核心部分，C型框架的开口尺寸决定了最大夹持厚度，25毫米的开口可以覆盖绝大多数桌面场景下的工件夹持需求，不管是固定薄铝板、PCB板，还是临时夹持待粘接的3D打印零件、待打磨的小型塑料件，都能提供足够的夹持空间。

　　螺杆部分采用的是12mm×1.75的螺纹规格，这个螺距属于普通粗牙螺纹范畴，手动旋转调节的时候，每一圈的进给量适中，既不会因为螺距太大导致夹持力控制精度不足，也不会因为螺距太小需要旋转太多圈才能完成夹紧动作，操作效率和夹持精度能达到比较好的平衡。考虑到增材制造的工艺特性，螺杆的实际尺寸做了针对性的缩小补偿，因为FDM工艺打印螺纹的时候，材料挤出会有一定的膨胀量，如果完全按照标准螺纹尺寸建模，打印出来的内螺纹和外螺纹会出现配合过紧、甚至拧不动的情况，适当缩小螺杆外径、调整螺纹牙厚的尺寸，就能让打印完成后的螺纹副转动顺畅，不需要额外的攻丝、打磨处理，直接就能装配使用。主体框架的外形尺寸控制在55mm×40mm×15mm，这个尺寸刚好可以放在桌面的任意角落，不会占用太多操作空间，15mm的主体厚度也保证了框架的结构强度，在正常手动拧紧的夹持力下，C型开口不会出现明显的形变，夹持状态下工件不会出现偏移、松动的情况。施压端和螺杆的末端做了可转动的连接设计，夹紧工件的时候，施压端会贴紧工件表面，不会随着螺杆的转动一起旋转，避免旋转摩擦刮花工件表面，对于表面质量要求高的塑料件、喷漆件来说，这个细节设计能很好的保护工件外观。

　　在实际使用场景中，除了常规的工件固定，这款C型夹还可以作为螺纹测试的原型件使用，通过打印不同补偿参数的螺纹结构，测试不同材料、不同打印参数下的螺纹配合精度，为后续其他带螺纹结构的3D打印零件设计提供参数参考，比如调整螺杆的尺寸补偿量，测试ABS、PLA、PETG等不同耗材打印后的螺纹配合间隙，找到最合适的建模补偿值，避免后续设计其他螺纹零件的时候出现配合过松或者过紧的问题。夹持力的传递路径也做了优化，C型框架的受力拐角处做了圆角过渡，避免应力集中导致的框架断裂，手动拧紧螺杆的时候，夹持力会均匀分布在C型框架的两个臂上，长期使用也不会出现拐角处开裂的情况。

　　和市面上常见的金属C型夹相比，这款结构可以直接通过桌面级3D打印机快速制作，不需要额外的机加工工序，针对特殊的夹持场景，还可以快速修改框架尺寸、螺杆长度，定制适配特定工件的专用夹具，成本低、迭代速度快，非常适合个人工作室、创客空间、实验室等小批量、定制化的夹持需求场景。比如在电子维修场景下，可以用它固定待焊接的电路板，避免焊接过程中电路板移位；在手工模型制作场景下，可以用它临时夹持待粘接的模型零件，等待胶水固化；在小型零件的打磨、抛光工序中，也可以用它固定工件，解放双手操作打磨工具。整个结构没有多余的复杂零件，所有部件都可以通过3D打印一体制作或者拆分打印后装配，不需要额外购买标准件，装配完成后就可以直接投入使用，维护也非常简单，螺纹处如果出现磨损，只需要重新打印对应的螺杆零件更换即可，不需要整体报废夹具。
