小型水力发电水涡轮结构设计

　　这款水涡轮结构主要面向小型分布式水力发电场景，可适配家用微型水电系统、户外离网供电场景的水流能量转换需求，能够将低水头水流的动能转化为机械能，进而带动后端发电单元输出电能，也可适配小型水流驱动的动力输出场景，为低功耗户外设备提供持续动力来源。

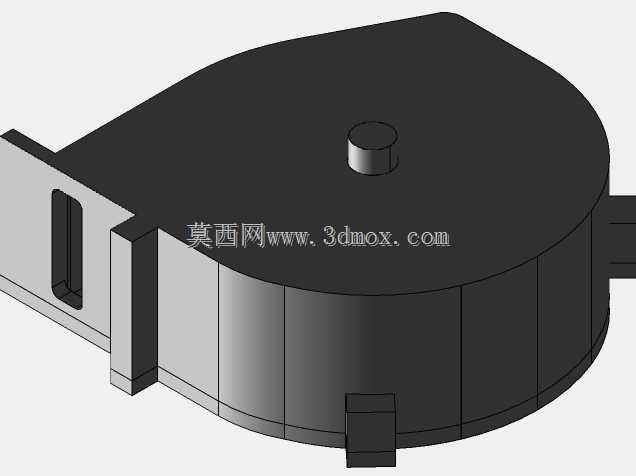

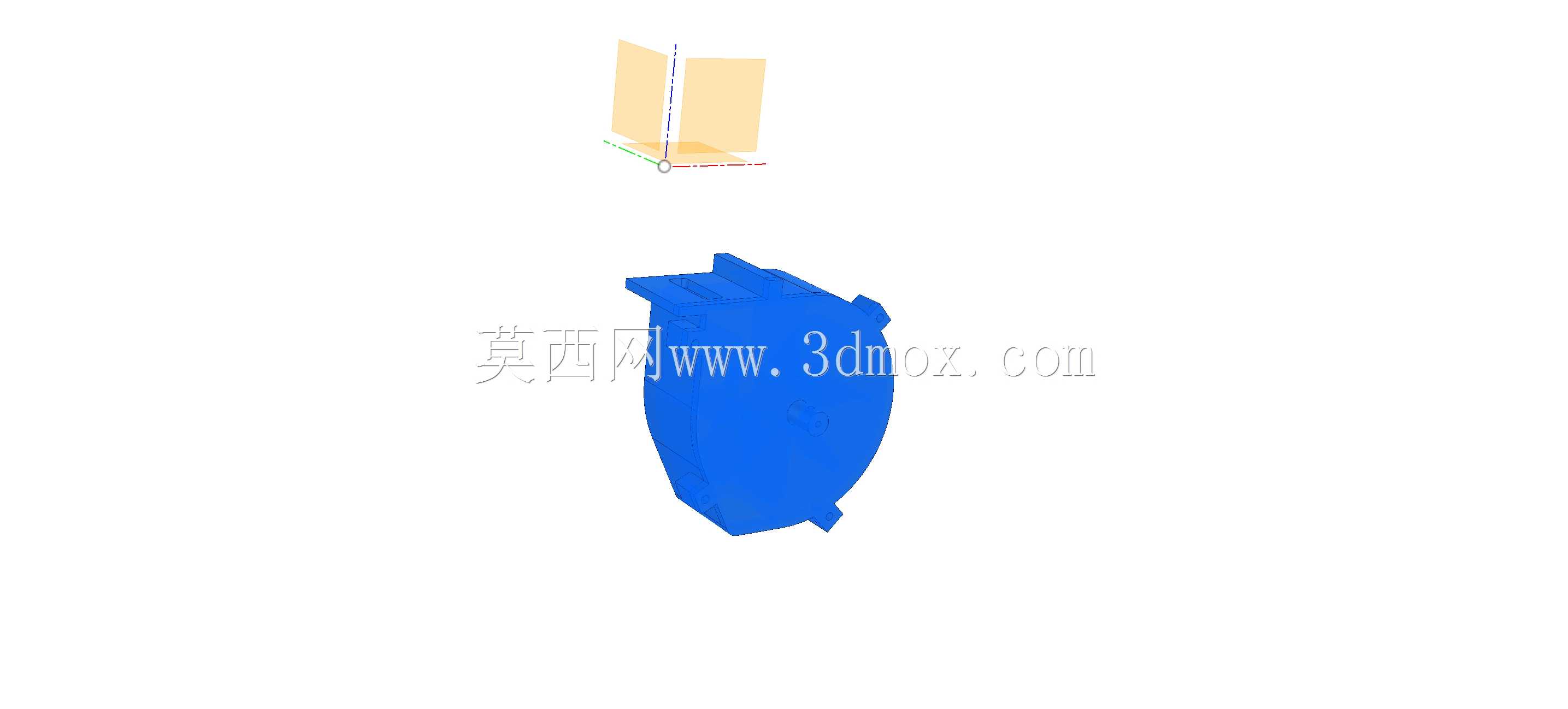

　　从结构设计逻辑来看，整体采用模块化拆分思路，将涡轮主体、外壳、入水口导流结构、安装基座拆分为独立可装配单元，所有迭代版本的零件均做了兼容性匹配，避免版本迭代带来的零件报废问题。外壳部分做了轮廓优化，在发电机轴后方增加了配重稳定结构，当重量载荷集中在前端输出轴位置时，整机运行时的旋转同轴度表现更好，不会出现偏心抖动的问题；外壳顶部预留了旋转配合位，可适配不同规格的端盖安装需求。涡轮本体两侧增设了5mm厚度的圆盘挡边结构，能够有效约束水流的轴向窜动，让水流尽可能全部作用在叶片工作面，减少侧向溢水带来的能量损耗，相比无挡边的直叶片结构，能量转换效率有明显提升。

　　入水口结构做了导流角度优化，调整了进水通道的朝向，让水流能够以更贴合叶片入水角的方向冲向涡轮叶片，减少水流冲击叶片时的紊流与反向冲击；同时将入水口的孔径做了扩大处理，降低进水阻力，提升单位时间内的过流量。外壳顶部预留了四个M2规格的螺丝孔位，可根据实际安装场景选择任意孔位做固定，适配不同的安装支架结构，不会因为固定孔位限制影响现场部署。

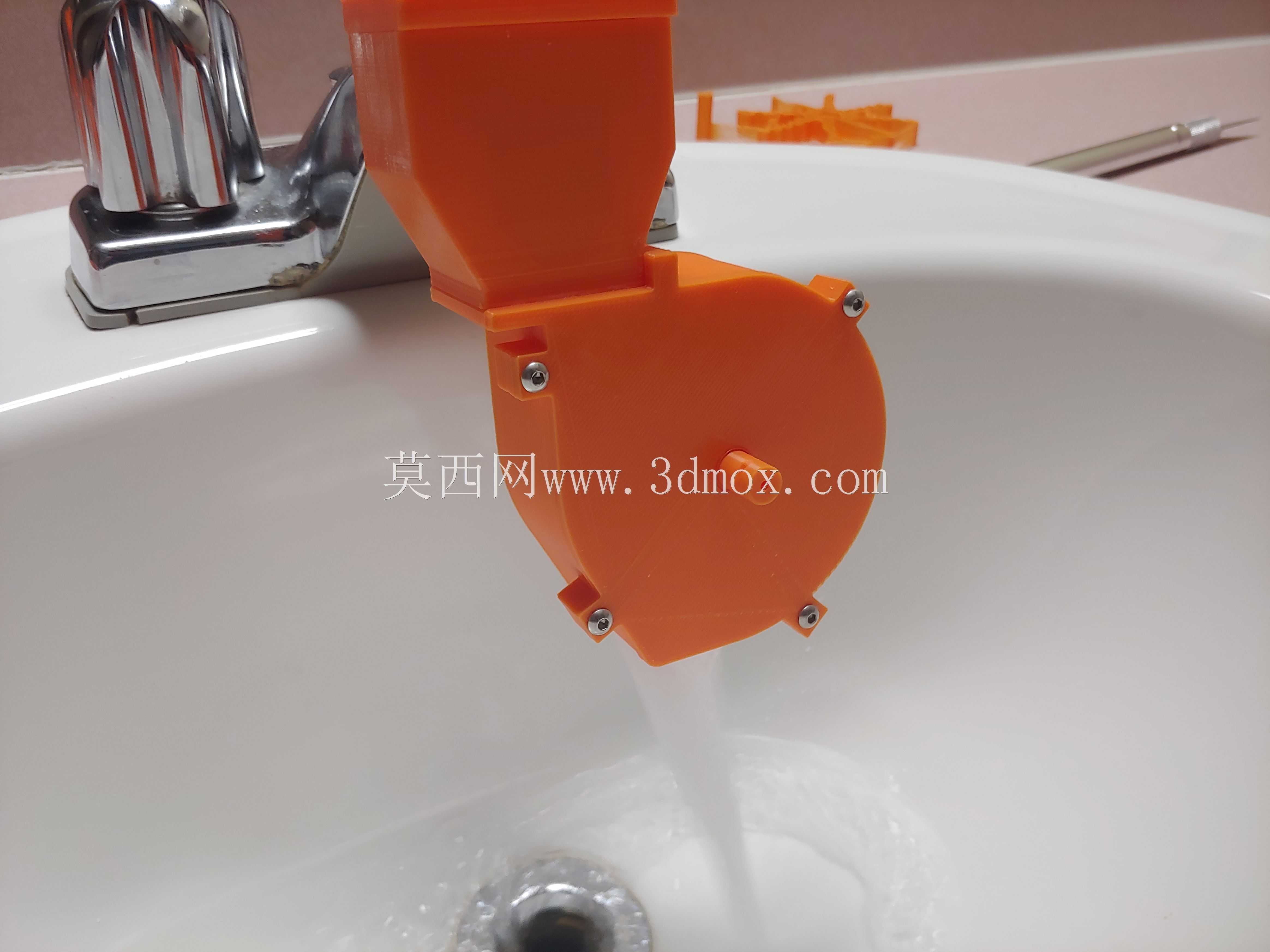

　　配套设计了水龙头安装基座结构，可直接适配常规家用水龙头的出水接口，将涡轮直接接驳在水龙头出水端，利用自来水的水流能量驱动涡轮转动，可做小型水流发电演示或者微型传感器的供电来源。涡轮外壳与主机体的固定采用2mm规格螺丝锁紧，顶部端盖采用四个3mm规格螺丝做紧固，装配时可根据实际使用场景选择对应的紧固件规格；如果搭配水龙头固定器使用，可搭配三个3mm螺栓做紧固，若直接接驳水龙头出水端，则可选用2mm规格的紧固件做适配。

　　涡轮叶片部分做了型线优化，在每个叶片的边缘位置做了碗状导流结构，能够更好地兜住水流，延长水流在叶片上的作用时间，提升动能捕获效率。动力输出轴的轴径做了统一适配，可匹配常规2mm轴径的直流电机，轴端预留了2mm的销孔，可通过销钉传递扭矩，避免轴与涡轮之间出现打滑空转的问题；同时电机轴的安装孔做了公差优化，既保证装配时的顺畅度，又能控制同轴度误差，减少高速转动时的径向跳动。

　　安装边界方面，整体结构的外形尺寸适配常规桌面级3D打印机的成型幅面，所有零件均可拆分打印，无需大尺寸成型设备；装配时不需要复杂的工装，仅需对应规格的内六角扳手即可完成整机装配，打印完成后去除支撑即可快速组装调试。实际使用时可根据水流的水头高度调整入水口的安装角度，在低水头场景下可适当加大入水口的开度，高水头场景下可加装限流结构避免涡轮转速过高损坏后端电机。
