微小外壳精密钻孔定位夹具结构

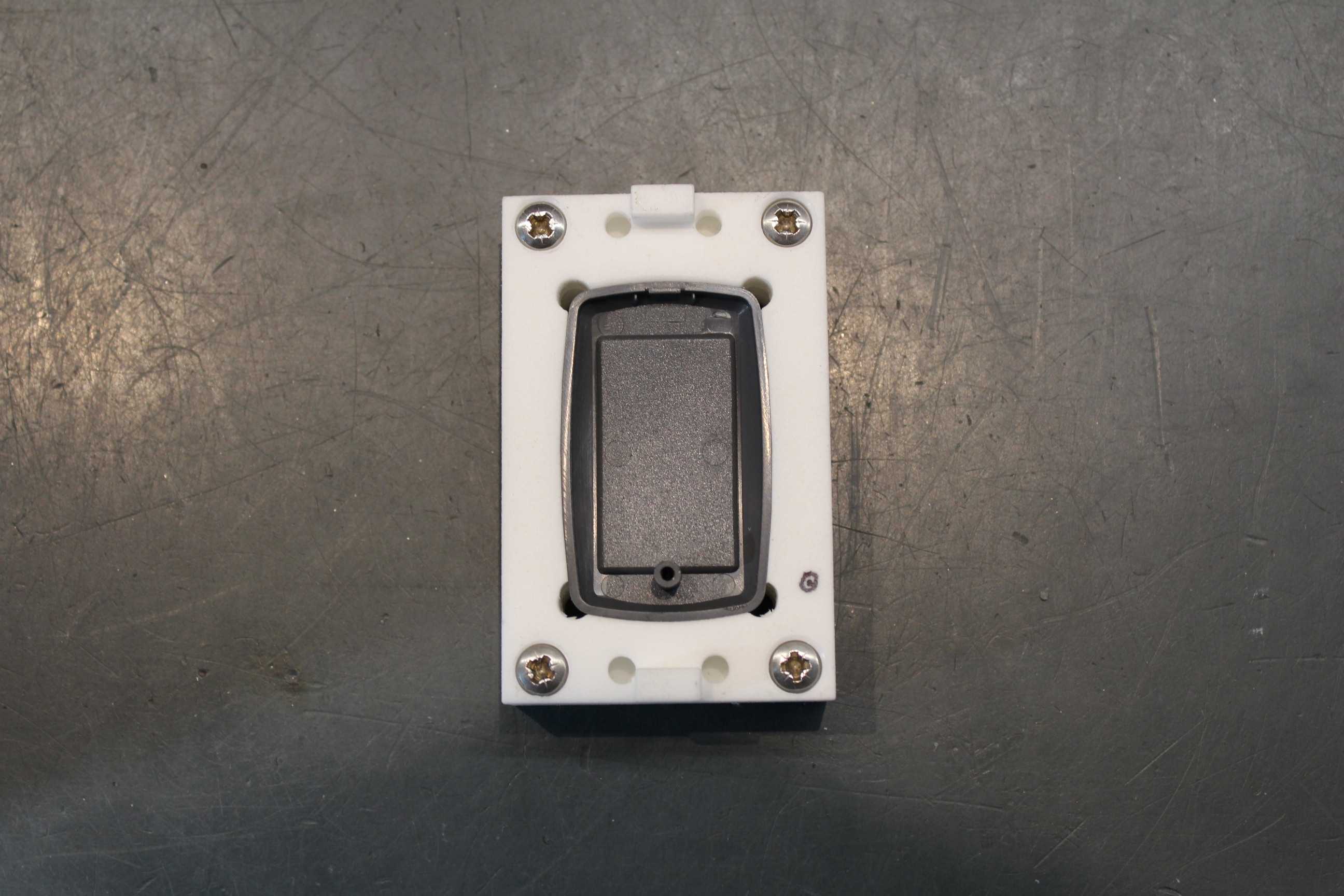

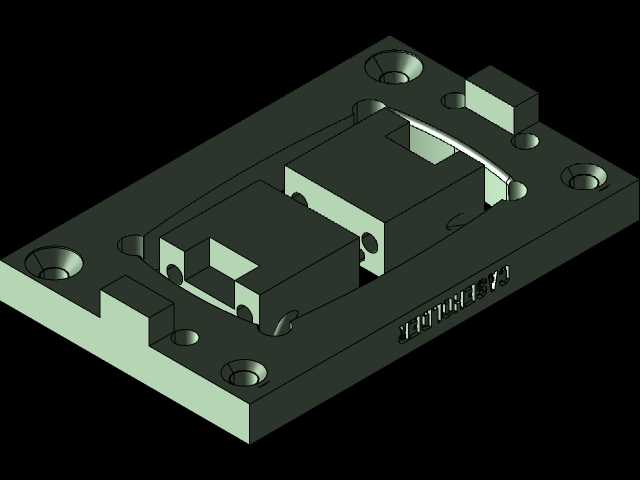

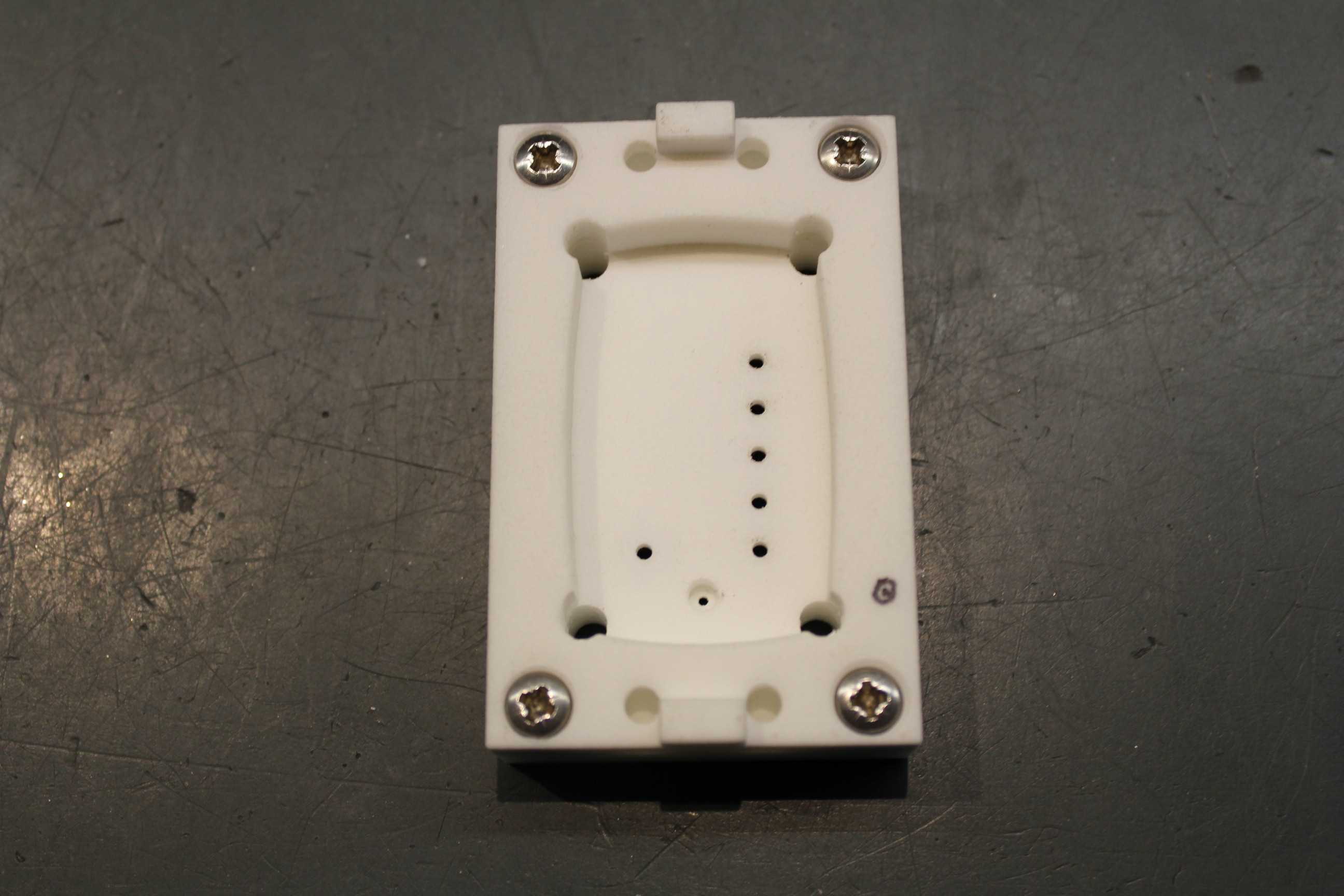

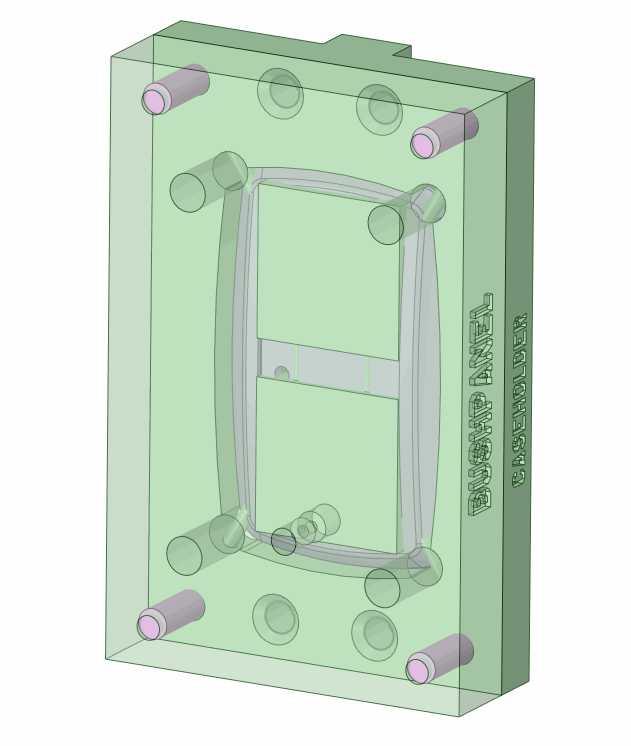

　　这套钻孔夹具针对汽车钥匙尺寸级别的微小注塑外壳加工场景开发，核心解决小尺寸薄壁外壳批量钻孔时的定位偏差、孔位同轴度不足、装夹变形问题，适配小型电子元器件、精密注塑件的试点系列加工需求，可直接安装在普通台钻、小型铣床虎钳上使用，无需额外定制专用安装基座。整体结构采用分体式设计，分为箱体基座与衬套支架两个核心部分，箱体作为外壳的定位容纳腔，完全匹配OKW minitec系列注塑ABS外壳的外形轮廓，内腔侧壁做了0.1mm的让位间隙，既保证外壳放入取出顺畅，又能限制外壳在钻孔过程中的横向窜动；衬套支架设计为整体实心块结构，规避3D打印过程中薄壁结构的热变形问题，所有钻套安装孔在支架打印完成后做二次精铰处理，保证孔位的位置度公差控制在0.02mm以内。

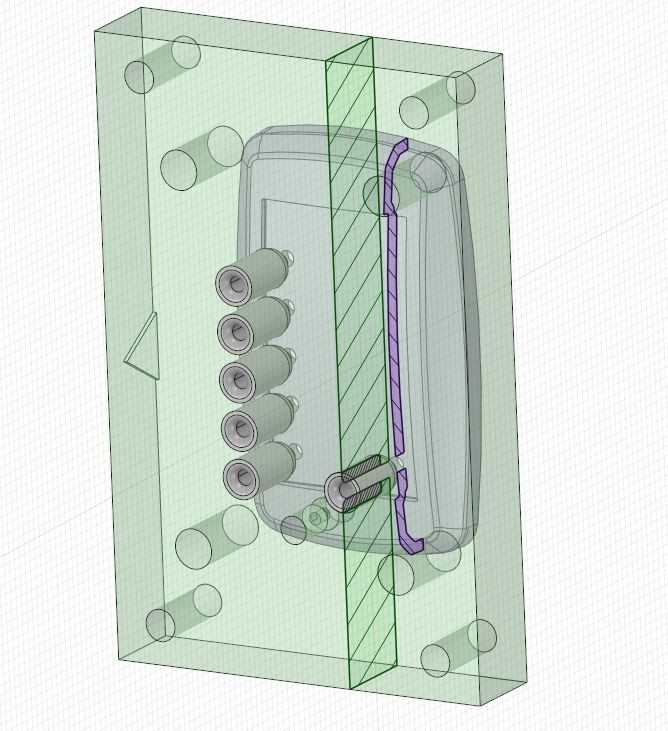

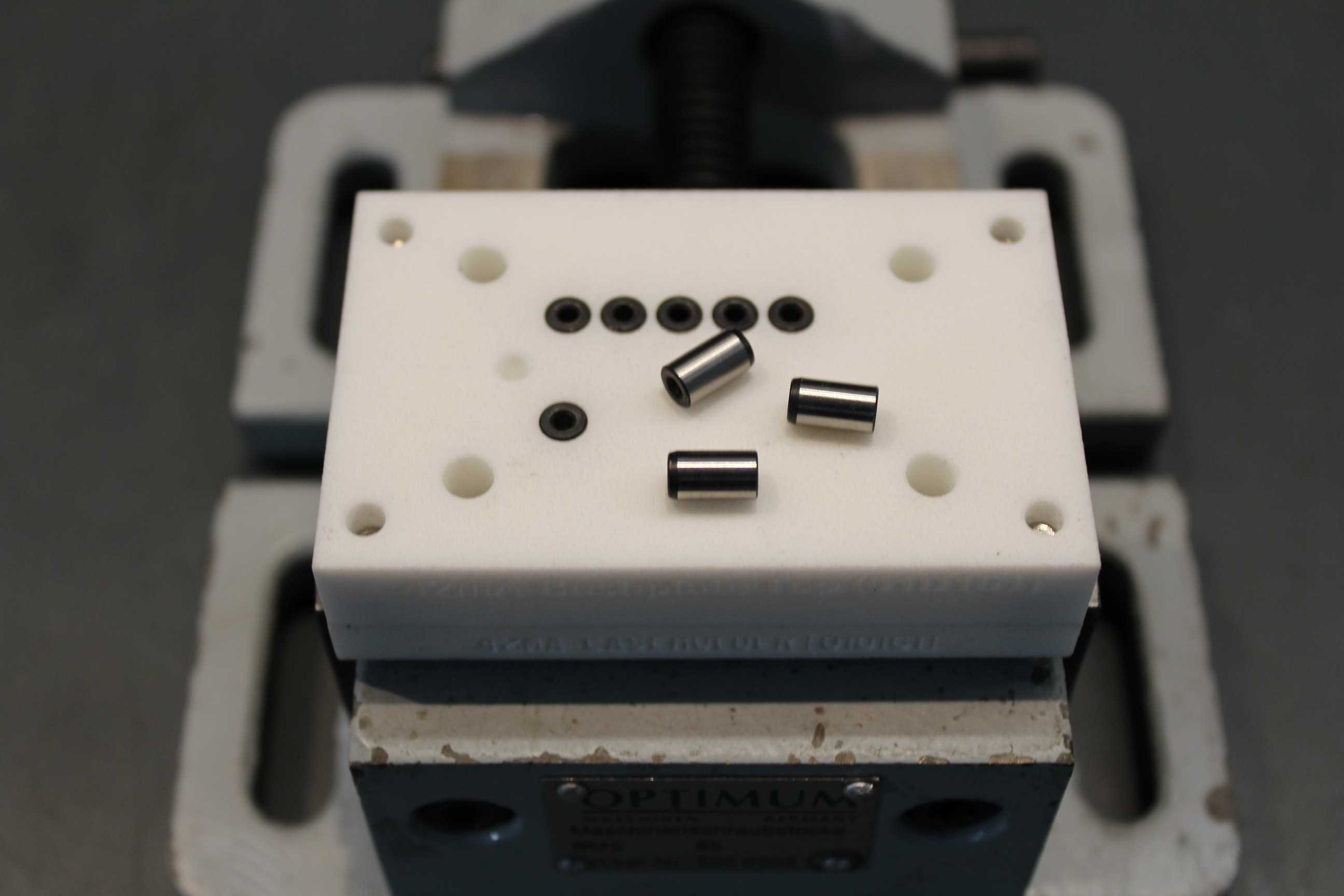

　　夹具上配置的高精度钻套符合DIN 179 A/ISO 4247标准，采用压装方式嵌入支架的预制孔中，钻套内孔与对应规格钻头的间隙控制在0.008-0.015mm区间，既保证钻头进给过程中的导向精度，又能避免钻头高速旋转时与钻套发生卡滞。箱体边缘预留的弹出孔可搭配弹性顶销使用，加工完成后可快速将外壳从腔体内顶出，无需用尖锐工具撬取，避免薄壁外壳表面出现撬痕、变形；单独拆分的支架与钻孔模板结构，可根据不同外壳的钻孔需求快速更换对应孔位的支架，无需重新制作整个夹具本体，降低多品种小批量加工的治具成本。

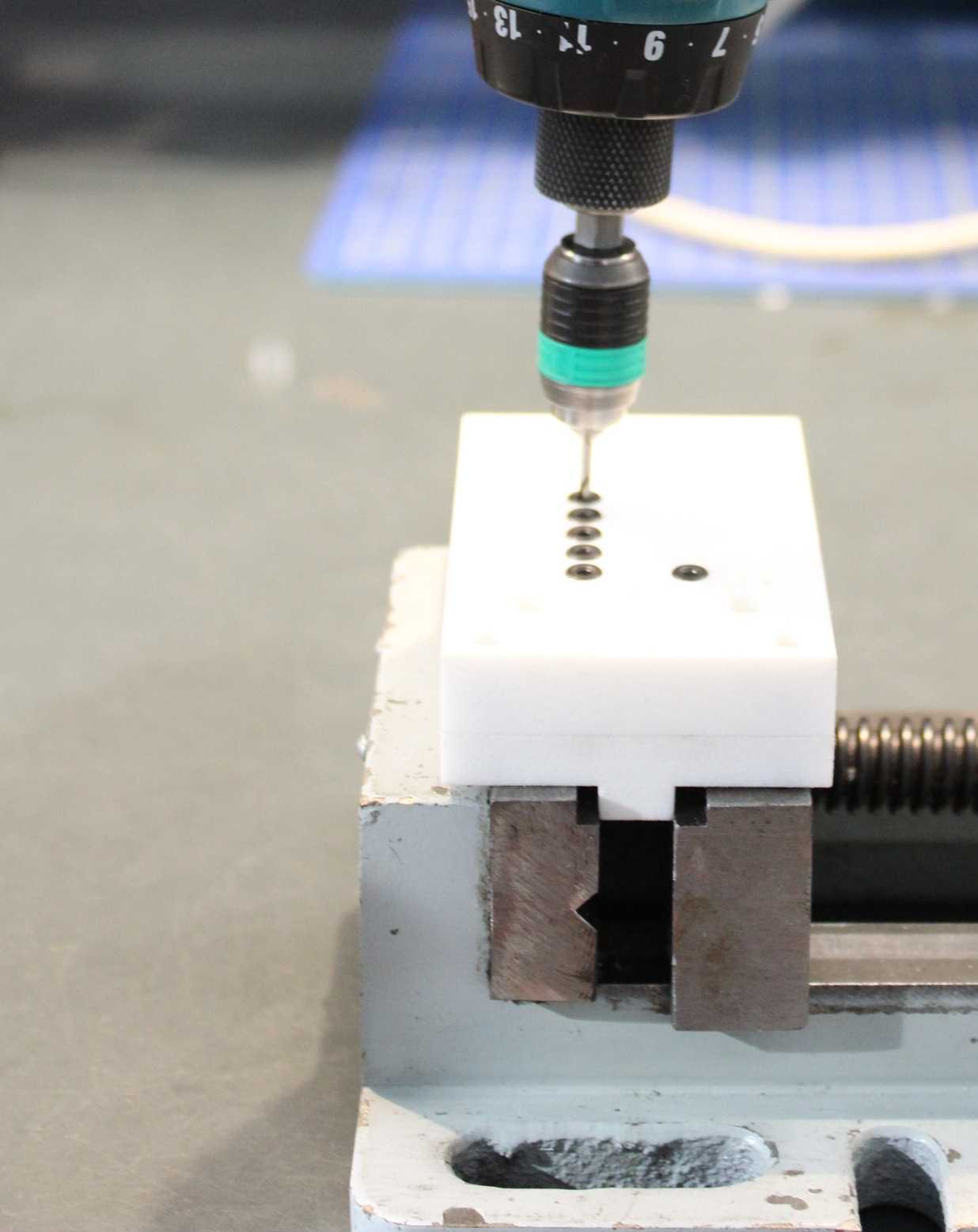

　　夹具的安装边界适配标准100mm开口机用虎钳的夹持范围，底部做了防滑纹理处理，直接夹持即可完成固定，无需额外打安装孔；钻套位置与外壳待钻孔位完全同轴，钻孔过程中钻头始终沿钻套导向进给，可将孔位的位置偏差控制在0.03mm以内，孔壁粗糙度可达Ra1.6，满足小型电子外壳的装配精度要求。针对3D打印成型的工艺特性，支架结构做了均匀壁厚设计，所有转角处添加R2圆角减少应力集中，打印时无需添加额外支撑结构，成型后仅需去除少量打印溢边即可投入使用；钻套压装时采用冷压工艺，压入前对安装孔做轻微涂油润滑，避免压装过程中孔壁出现微裂纹影响长期使用精度。

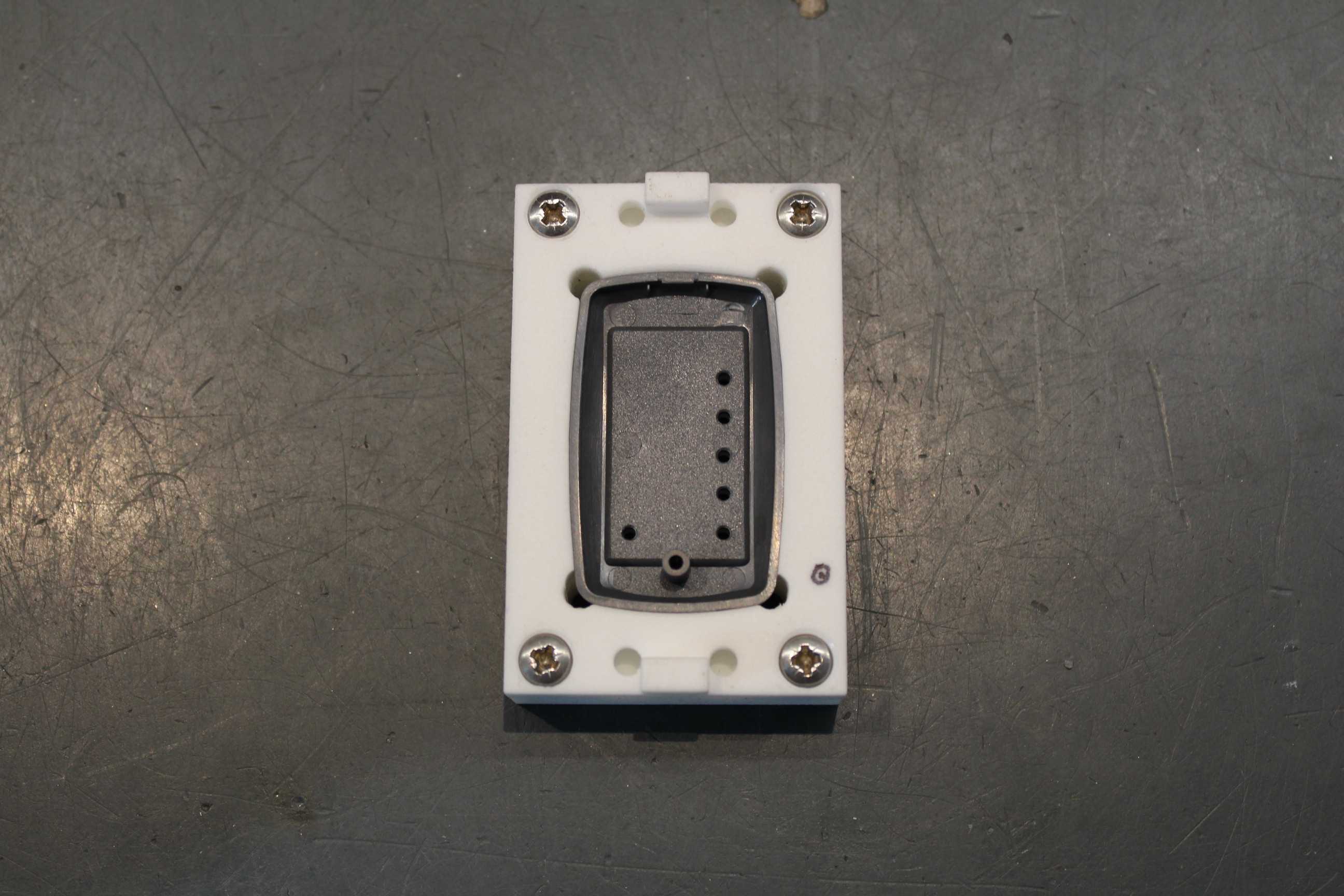

　　实际加工验证中，搭配高精度SLS打印的支架与标准公差钻套，连续加工1000件微小外壳的孔位合格率可达99.5%以上，未出现孔位偏移、外壳装夹变形的问题；夹具整体重量轻便，单人即可完成装夹、拆卸、更换操作，日常清洁仅需用压缩空气吹除钻削碎屑即可，无需复杂维护。针对不同尺寸的微小外壳，仅需更换对应内腔轮廓的箱体与匹配孔位的钻套支架，通用底座部分可重复使用，大幅压缩了同类微小零件钻孔治具的开发周期与制作成本；夹具上预留的公差补偿孔可根据实际加工的钻头磨损情况做微量位置调整，抵消刀具磨损带来的孔位偏移，进一步提升加工稳定性。
