密封条唇边冲切加工专用设备结构设计

　　在汽车密封件、民用橡塑密封制品的量产环节，密封条唇边的尺寸精度直接决定产品装配后的密封性能，传统单工序冲模依赖人工上下料定位，不仅单件加工节拍长，还容易因定位偏差导致唇边切口不齐、尺寸超差，这套冲切设备正是针对软质橡塑密封条的唇边加工痛点开发，适配断面厚度1-8mm的各类挤出类密封条产品，可直接接入密封条挤出生产线末端，完成在线定长冲切，也可作为独立工位布置在离线加工区，适配小批量多规格产品的柔性生产。

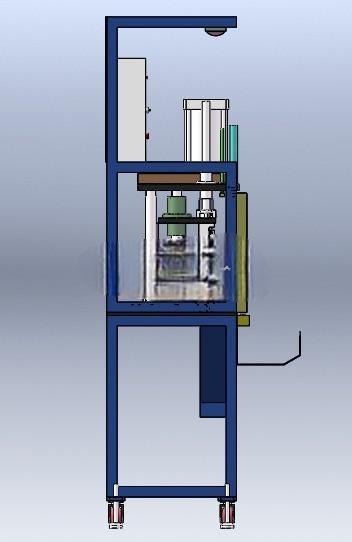

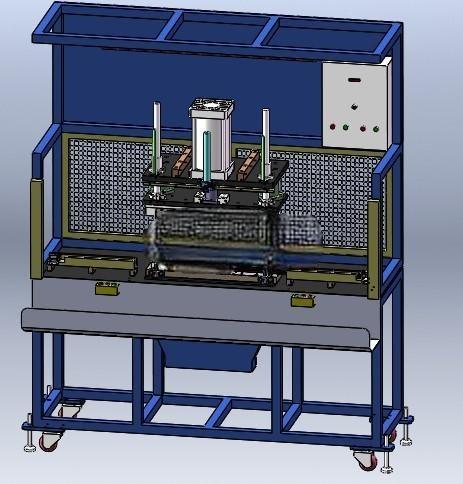

　　设备整体采用立式框架式布局，底部机架采用4040标准方管焊接成型，焊后整体去应力退火处理，避免长期受冲切交变载荷出现机架变形，机架底部配置可调式减震脚杯，可根据车间地面平整度调整设备水平，调整范围±15mm，设备总占地尺寸控制在850mm750mm*1600mm，不需要额外预埋地脚螺栓，普通硬化车间地面即可放置安装，对生产场地的适配性较强。

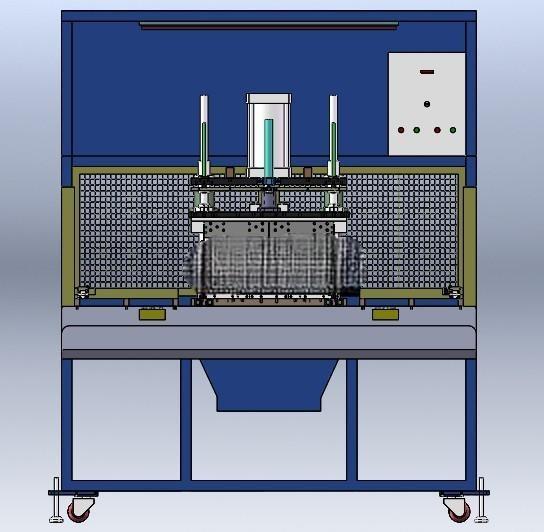

　　上模驱动单元布置在机架中部的安装平台上，采用导柱导套副做垂直运动导向，导柱选用20mm直径镀铬硬轴，配合直线轴承做滑动支撑，冲切行程控制在80mm，可适配不同高度的工装换型，驱动源可根据车间气源配置选择气缸驱动或者伺服电缸驱动，气源工况下选用100mm缸径的标准气缸即可满足0.6MPa气压下1.2吨的冲切力输出，足够切断软质橡塑材料且不会出现切口毛边。下模工位设置可换式定位工装，根据不同断面的密封条型面定制仿形定位槽，定位槽的尺寸公差控制在±0.05mm，保证密封条放置后不会出现横向窜动，冲切位置的重复定位精度可达±0.1mm，完全满足密封件的尺寸公差要求。

　　设备上部设置振动盘上料机构，针对带金属骨架的密封条产品可实现自动送料定位，不需要人工逐件摆放，送料节拍可根据冲切速度调整，最高节拍可达20件/分钟，相比人工操作效率提升3倍以上。侧边设置的操作手柄用于手动模式下的模具调试、试冲作业，设备正面配置安全光栅，当操作人员肢体进入冲切作业区时设备会立即停止下行动作，避免工伤事故。

　　冲切刀口采用上下模模切的成型原理，上模刀口采用Cr12MoV材料淬火处理，硬度达到HRC58-62，长期冲切软质材料不会出现刀口卷刃，下模对应位置设置聚氨酯弹性卸料板，冲切完成后可自动将密封条从刀口上脱出，避免产品粘在上模上影响连续作业。设备的电控元件全部布置在机架下部的密封电控柜内，防护等级达到IP54，可适配车间内有少量切削液、橡塑粉尘的作业环境，气路管线全部采用拖链收纳，避免设备运行过程中管线磨损漏气。

　　在结构设计阶段，已经充分考虑了不同规格产品的换型需求，下模工装采用快换式压板固定，换型时只需要松开两个锁紧手柄即可更换定位工装，不需要重新调整冲切间隙，单批次产品换型时间可控制在10分钟以内，适配多品种小批量的生产模式。机架上部预留了废料收集口，冲切产生的橡塑边角料可通过漏料口直接落入下方的废料收集箱，不需要人工频繁清理作业台，保持工位整洁。

　　从实际投产的反馈来看，这套设备的冲切刀口寿命可达50万冲次以上，日常维护只需要定期给导柱加注润滑脂、检查气路接头是否漏气即可，没有复杂的维护保养要求，操作工人经过半小时培训即可独立操作设备，不需要专业的设备运维人员驻场。针对部分有特殊冲切角度要求的密封条产品，还可以通过调整上模的安装角度实现斜向冲切，不需要额外更换设备主体结构，拓展性较强。
