龙门式气动吸取搬运机械手结构设计

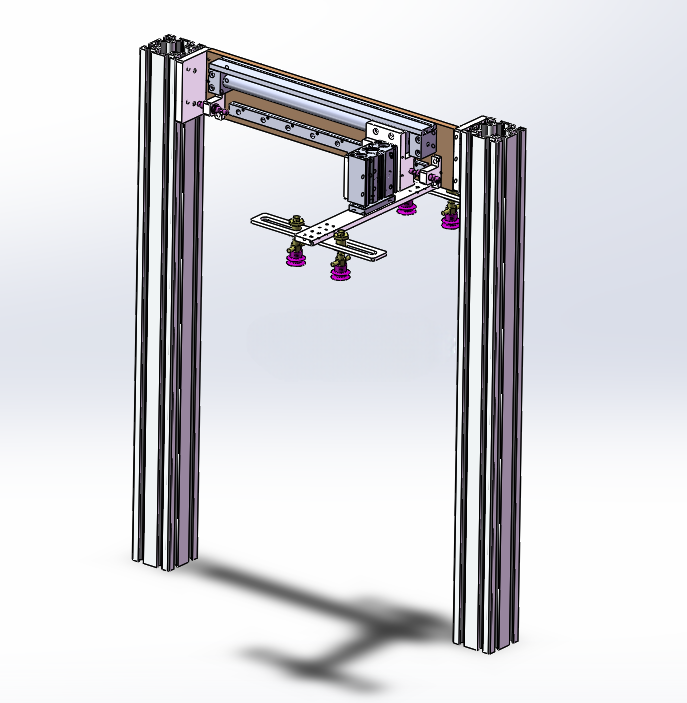

　　这款龙门式气动吸取搬运机构，是针对3C电子组装、软包锂电叠片、食品包装分拣、光伏组件转运这类需要规整平面物料移载的产线场景设计的，区别于关节型机器人的大空间作业需求，它的作业边界被严格限定在两立柱之间的矩形平面内，非常适合嵌入到节拍固定、工位排布规整的流水线中段，完成工位间的短距离物料转移动作。从结构布局来看，整机采用双立柱支撑的龙门横梁架构，立柱选用标准工业铝型材拼接，安装时可根据产线实际的工位间距调整两立柱的固定跨距，横梁同样采用铝型材搭配线性导轨的组合，横向移动的滑座通过同步带传动实现X轴方向的往复位移，滑座下方搭载的垂直升降模组采用气缸驱动，相比丝杆传动的结构，气缸驱动的升降行程响应速度更快，针对固定行程的上下取放动作，调试难度更低，也能更好适配产线固定节拍的作业要求。

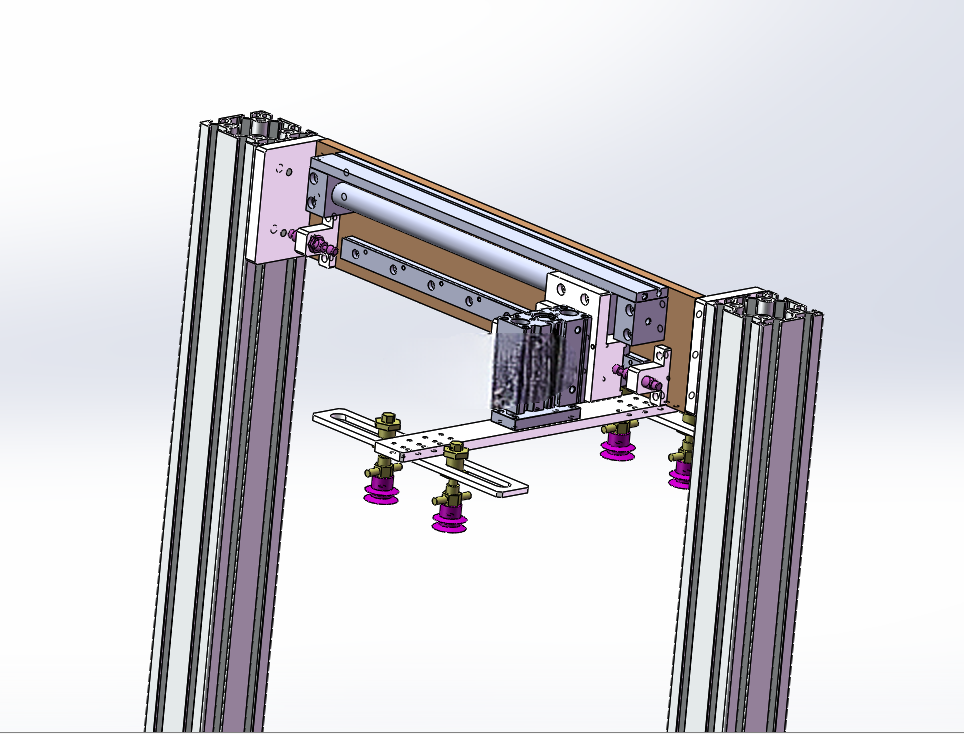

　　末端执行器采用多组真空吸盘阵列排布的设计，吸盘的安装板预留了多组调节腰孔，可根据被吸取物料的实际外形尺寸、重量分布调整吸盘的固定位置，针对表面平整的纸箱、塑料托盘、PCB板、薄膜包装件这类工件，真空吸取的方式不会对工件表面造成夹持损伤，同时吸盘的柔性缓冲结构也能抵消升降动作到位时的微小冲击，避免刚性接触压伤工件表面。设计过程中优先考虑了安装边界的适配性，整机的底部安装面为两块带地脚调节孔的固定板，可直接固定在流水线两侧的设备安装机架上，不需要额外开挖地面预埋结构，两立柱的高度可根据产线的物料堆叠高度、输送线面高度选配对应长度的型材，常规配置下垂直升降行程可覆盖0-300mm范围，横向移动行程可在1000-2500mm区间内根据需求调整，能够适配多数中小型物料的移载距离要求。

　　气路走线全部拖链内置排布，避免设备运行过程中管线外露剐蹭工件或者周边设备，所有气动元件的安装位都预留了调节余量，现场调试时可根据实际的气源压力调整吸盘的真空度、升降气缸的运行速度，配合到位磁性开关的信号反馈，可直接接入产线PLC控制系统，不需要额外外接复杂的控制电路，整套机构的故障点集中在易损的吸盘与气动接头，日常维护只需要定期检查吸盘磨损情况、清理气路过滤器的杂质即可，相比多轴关节机器人，它的抗干扰能力更强，在车间存在少量粉尘、温湿度波动的常规生产环境下，也能保持稳定的运行状态，不会因为复杂的算法校准影响生产节拍。

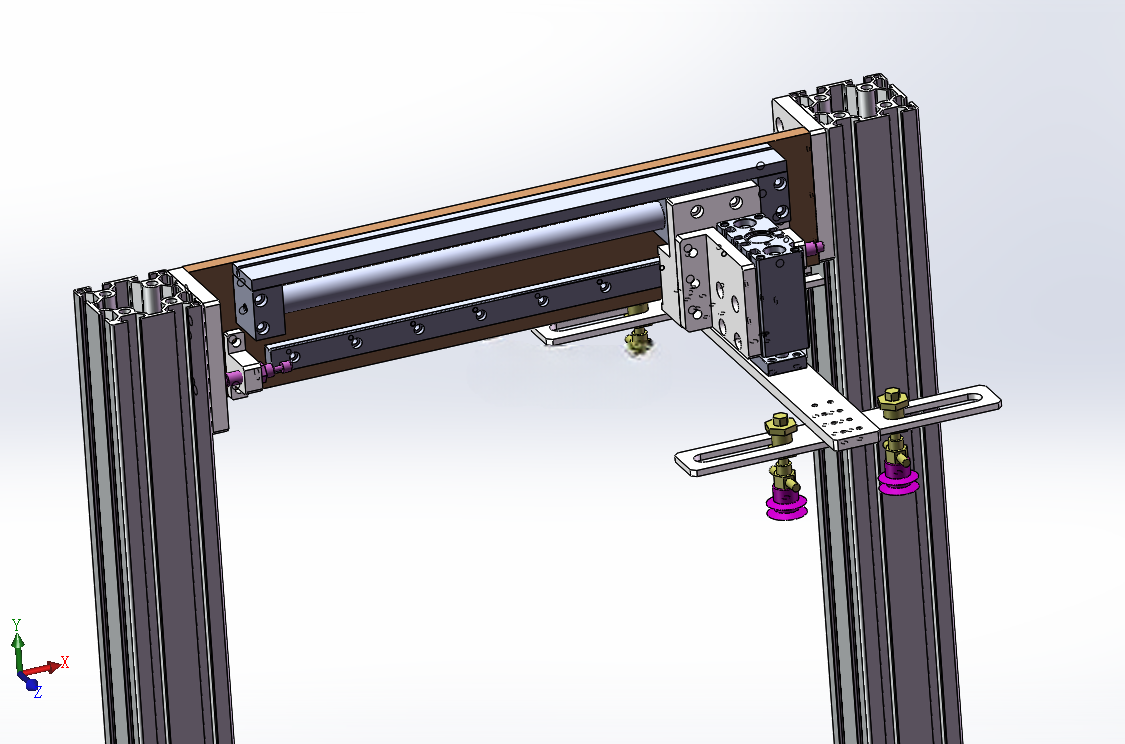

　　横梁上的导轨安装面做了装配定位基准，安装时可通过百分表打表调整导轨的平行度，保证滑座横向移动时的顺畅度，避免卡滞现象，末端吸盘安装板与升降气缸的输出端之间设置了浮动接头，可抵消少量的安装同轴度误差，延长气缸的使用寿命。针对不同重量的搬运物料，可对应更换不同直径的吸盘或者调整吸盘的布置数量，常规配置下4组直径30mm的真空吸盘即可稳定搬运5kg以内的平整工件，如果需要搬运更大重量的物料，只需要扩展吸盘安装板的尺寸、增加吸盘数量、匹配对应流量的真空发生器即可完成改造，不需要改动主体的龙门架构，整体的模块化设计程度较高，能够快速适配不同的产线改造需求。
