小型手扶式路面平板夯实设备结构

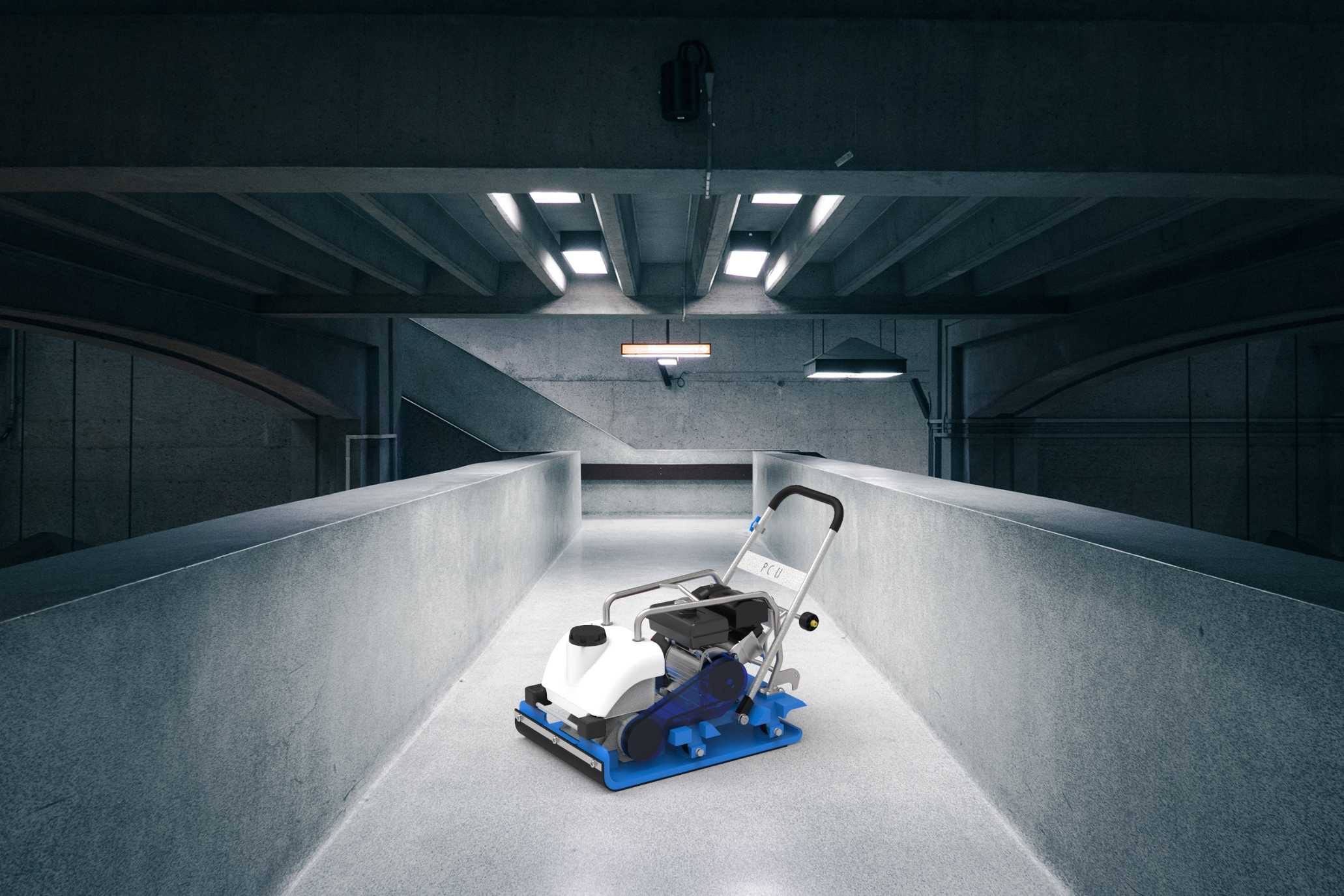

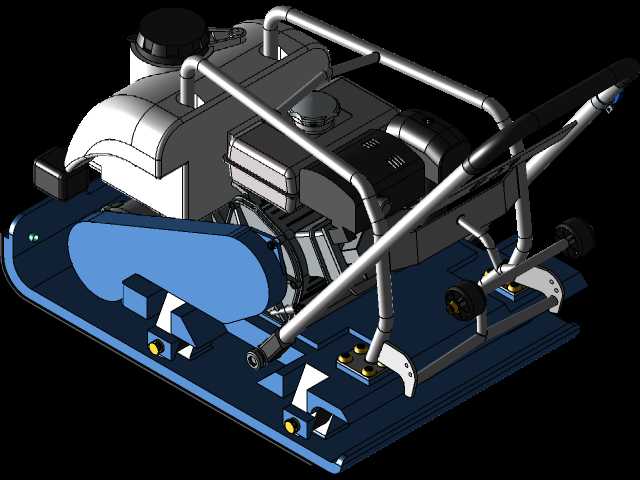

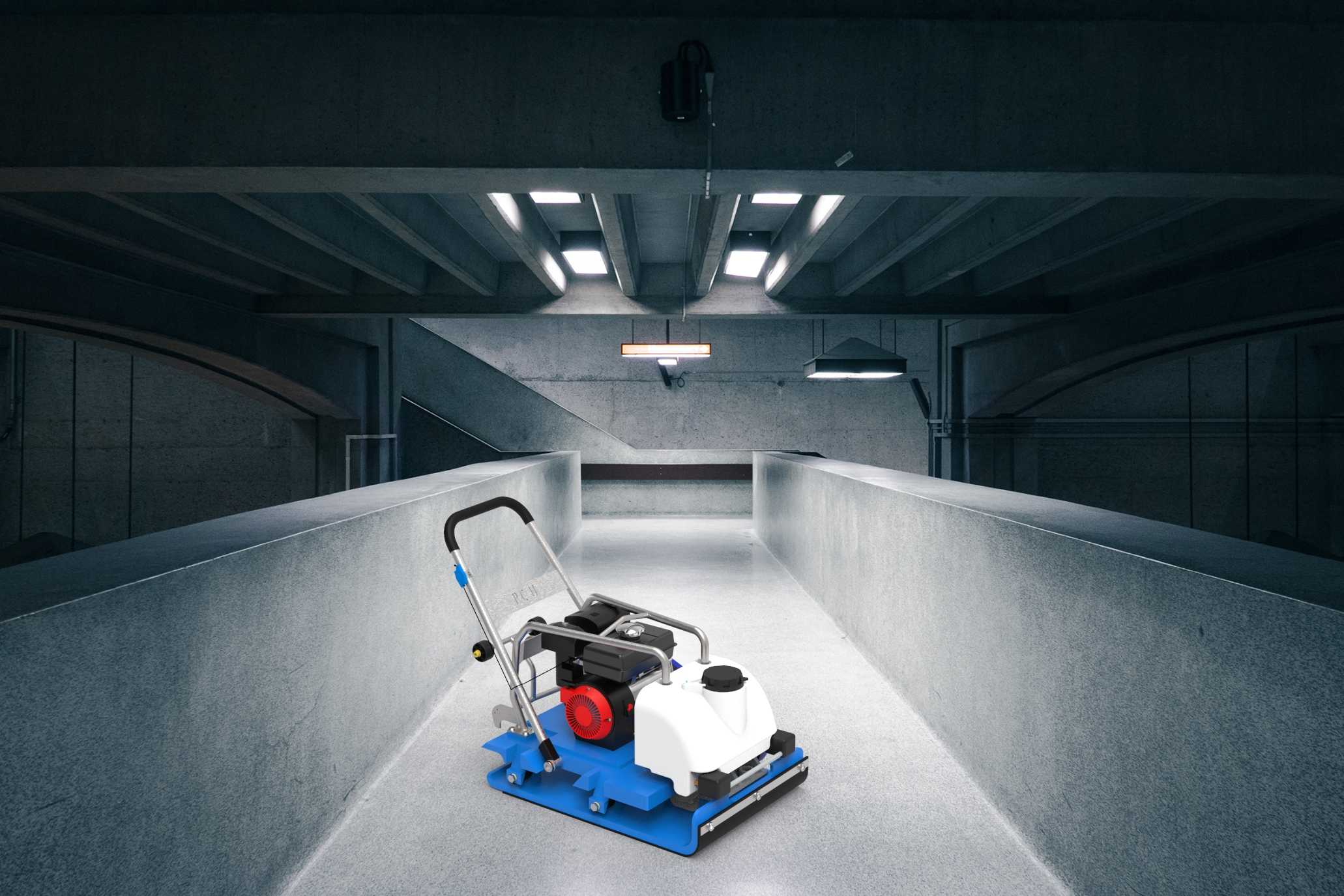

　　这款小型手扶式平板夯实设备，主要面向狭小施工区域的压实作业场景，在市政道路修补、庭院地坪施工、建筑地基边角压实、人行道铺装基层夯实这类大型压实机械无法进入的作业面，能够发挥灵活作业的优势。设备整体采用手扶式操作布局，操作扶手设置在设备后侧上方，扶手与主机架之间设置有减震连接结构，能够大幅降低作业过程中振动向操作人员手臂的传递，减少长时间操作带来的职业疲劳。设备底部的夯实底板采用高强度耐磨钢板加工而成，底板边缘做了圆弧过渡处理，避免在压实沥青、砂石这类物料时出现边角带料、刮痕的问题，底板的平面度经过精加工处理，保证压实作业面的平整度达标。动力单元布置在设备上部的机架安装位，动力输出端通过偏心振动机构连接到底板组件，通过偏心块高速旋转产生的高频振动，将振动力垂直传递到作业面，让砂石、回填土、沥青混合料这类物料的颗粒重新排布，达到规定的压实密度要求。设备上集成了燃油箱与储水罐结构，储水罐主要用于沥青路面压实作业时向底板表面喷淋清水，避免高温沥青粘结在底板表面影响压实质量，燃油箱的容积设计能够满足单班次连续作业的续航需求，无需频繁加注燃油。

　　机架部分采用方管焊接成型，焊接位置做了应力消除处理，避免长期承受振动载荷出现焊缝开裂的问题，所有安装连接位都预留了标准紧固件的安装孔位，动力单元、振动机构、扶手、储液罐的安装边界都经过尺寸校核，各部件之间预留了足够的维护操作空间，日常更换火花塞、清理空滤、检查偏心块润滑状态时无需拆解过多外围部件。整机的重心经过优化设计，重心垂直投影落在夯实底板的几何中心附近，作业过程中不会出现偏斜、跑偏的问题，操作人员仅需通过扶手控制设备的行进方向，无需额外施加向下的压力，设备自身的重量加上振动产生的冲击力即可满足压实作业的载荷要求。

　　在作业参数匹配上，振动频率的设定兼顾了不同物料的压实特性，针对回填土作业时的低频大振幅、针对沥青面层作业时的高频小振幅需求，都可以通过调整偏心块的配重夹角实现适配，设备的行进速度与振动频率匹配，不会出现过压或者漏压的问题。设备的外覆盖件采用薄壁冲压结构，既能够对内部的动力、传动部件起到防护作用，避免施工过程中飞溅的砂石撞击损坏部件，同时冲压成型的外壳流线型设计，也能够减少设备边角的凸起，在狭小空间作业时不容易磕碰周边的墙体、管线等障碍物。扶手的高度设计符合人体工程学要求，不同身高的操作人员都可以保持舒适的操作姿态，扶手末端设置有防滑握套，同时集成了油门控制开关，操作人员在握持扶手的状态下就可以完成动力转速的调节，操作便捷。

　　设备的底板与振动机构之间采用高强度减震块连接，既能够保证振动力有效传递到底板，又能够避免振动直接传递到机架上部的动力单元与油箱部件，延长上部部件的使用寿命，减震块采用耐油耐老化的橡胶材质，长期在户外施工环境下使用也不会出现过快老化失效的问题。在实际施工应用中，这类小型平板夯可以配合大型压路机完成边角区域的补压作业，也可以独立完成小型施工项目的全部压实工序，比如小区管网回填后的路面恢复、人行道透水砖铺装前的基层压实、住宅庭院的地坪施工，都可以使用这类设备完成作业，设备整体重量控制在单人可以短距离挪移的范围内，转场作业时不需要额外的吊装设备，施工灵活性很强。
