两端球铰铰接式工程液压油缸结构

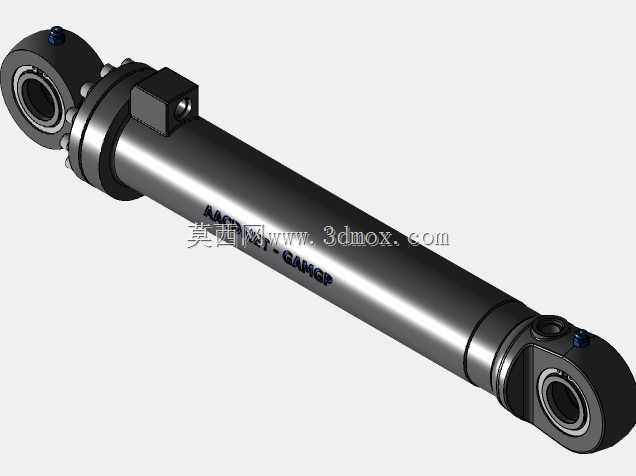

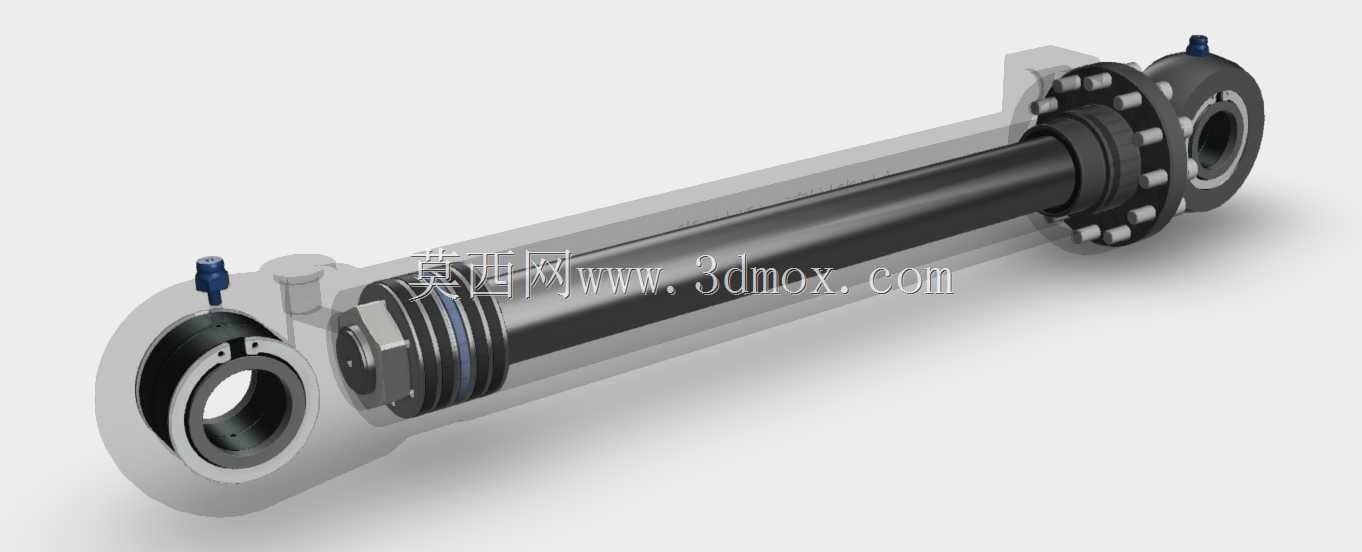

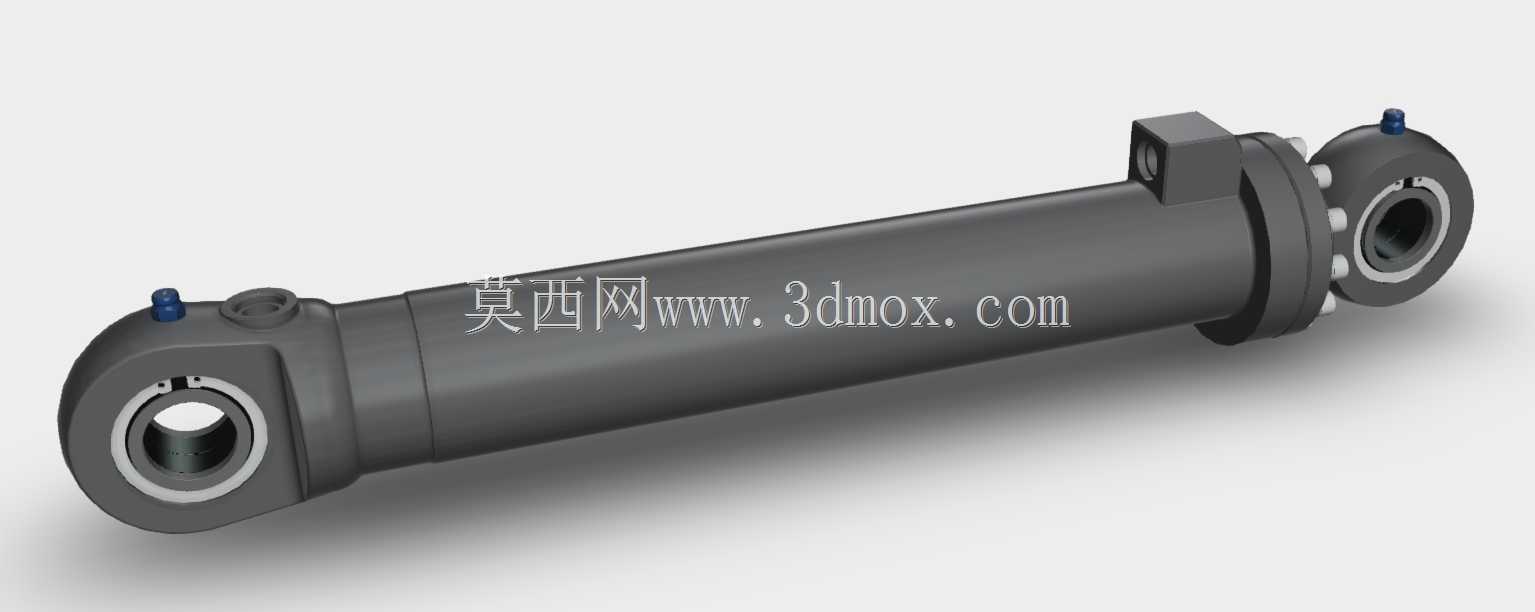

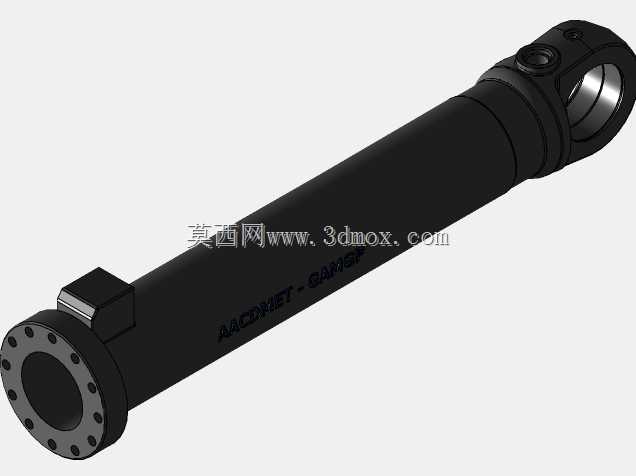

　　这款带球形铰接接头的液压油缸，在工程机械、机床辅机、重载工装夹具以及小型举升机构里都属于十分常见的直线执行元件，它的核心作用是把液压系统输送的压力能转化为活塞杆的往复直线推力，完成工件顶紧、臂架俯仰、平台举升或者构件位姿调整这类动作。和两端采用刚性法兰连接的油缸不同，这个模型两端都配置了带通孔的球铰耳环结构，安装销轴穿入后，铰接点可以在小角度范围内自由偏转，当配套的主机机架在受载后出现轻微形变、或者执行端的运动轨迹存在小幅摆角偏差时，球铰结构可以自动补偿安装同轴度误差，避免活塞杆受到额外的径向弯矩，从根源上减少活塞杆偏磨、密封件局部过早失效的问题。

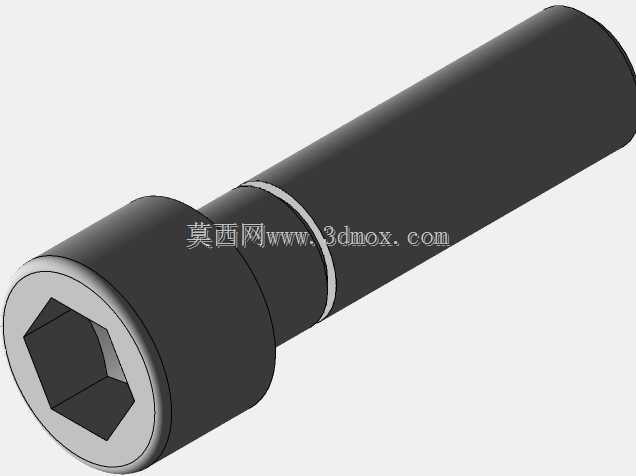

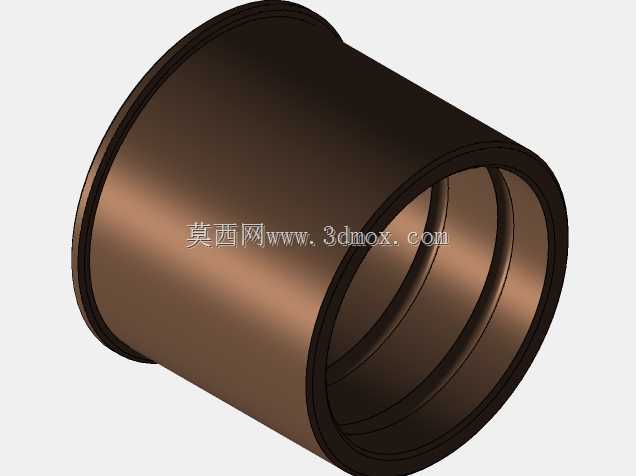

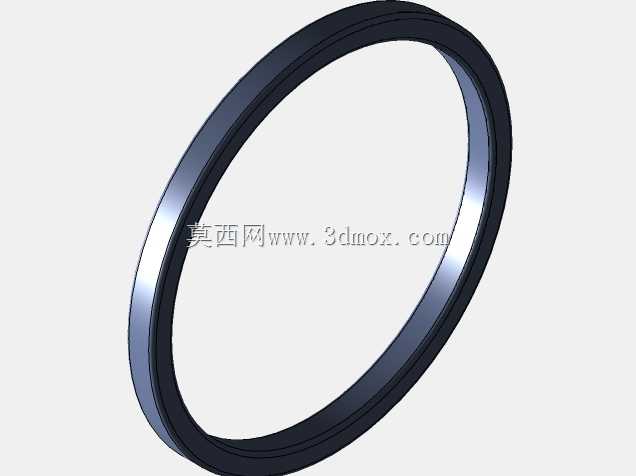

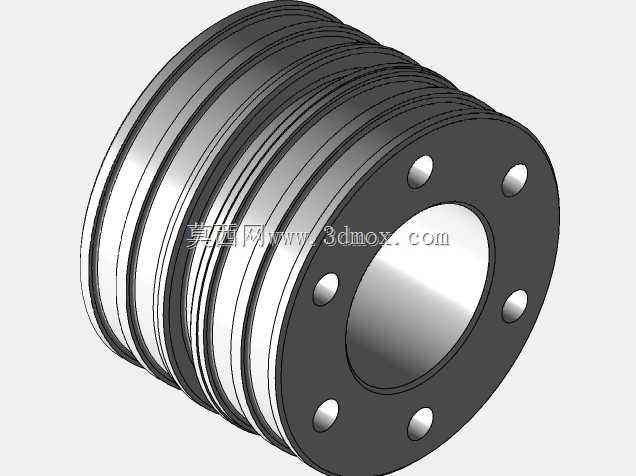

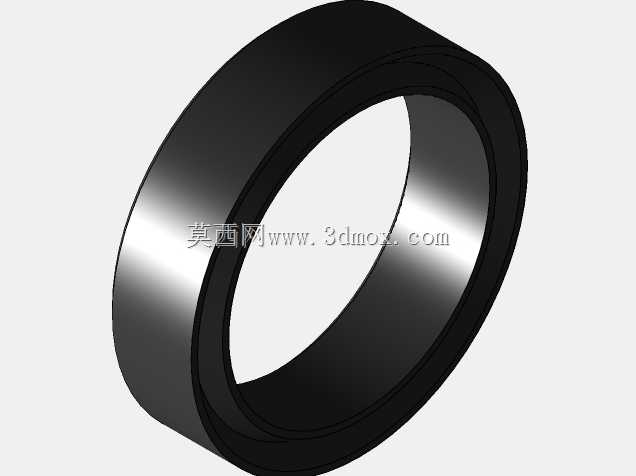

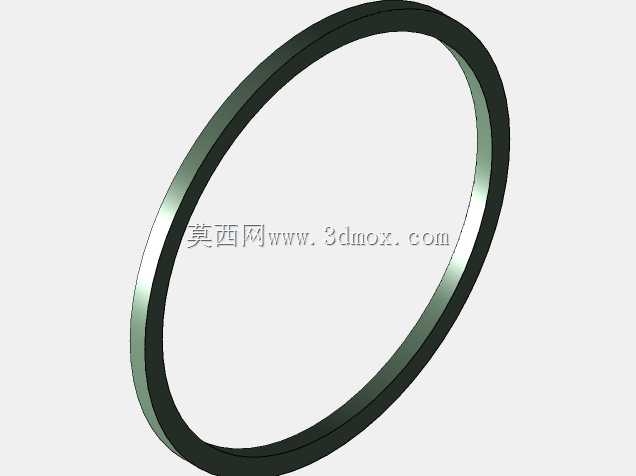

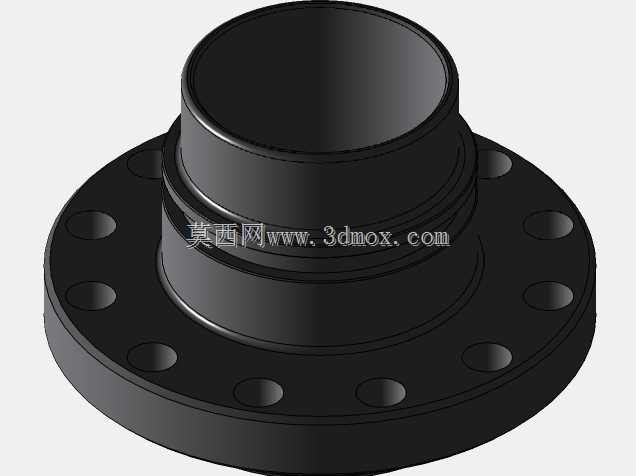

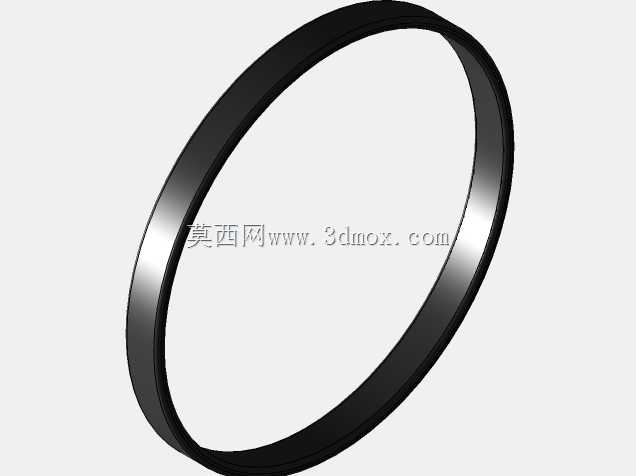

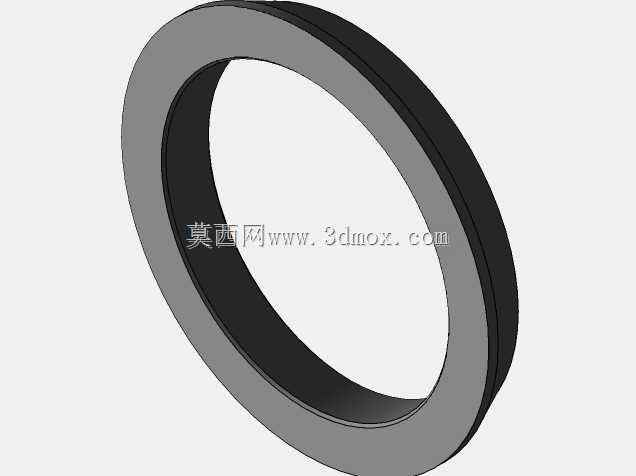

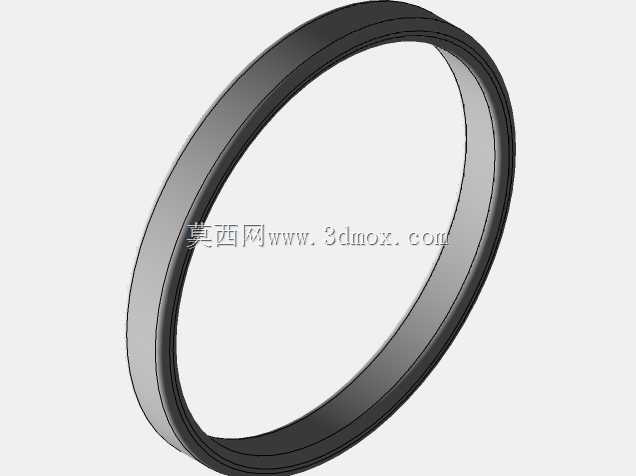

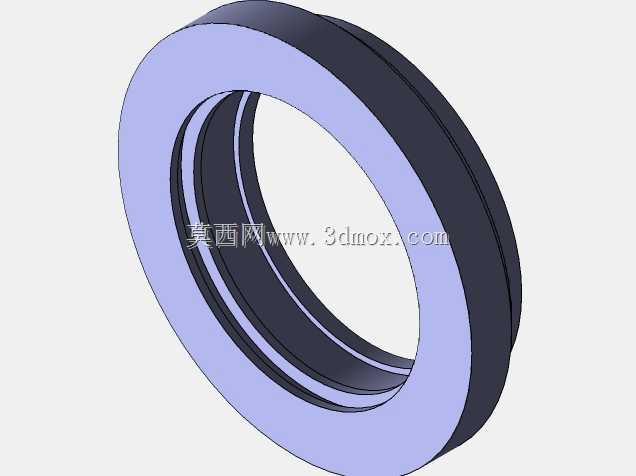

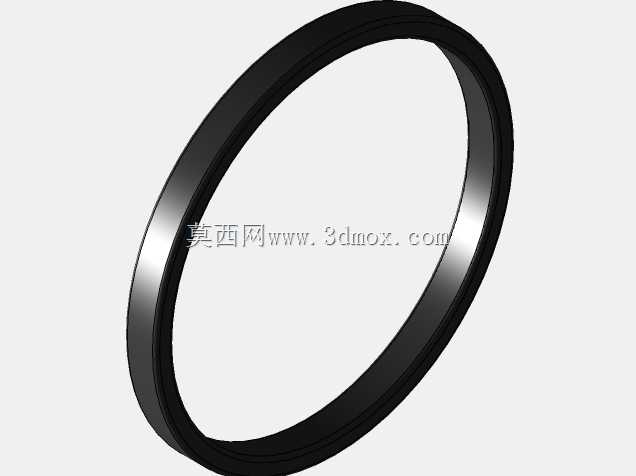

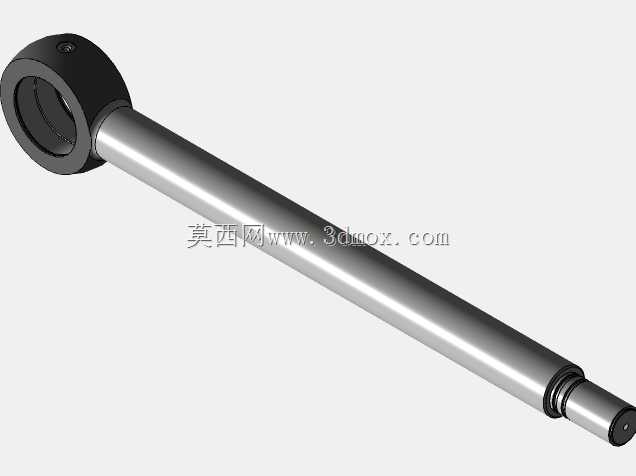

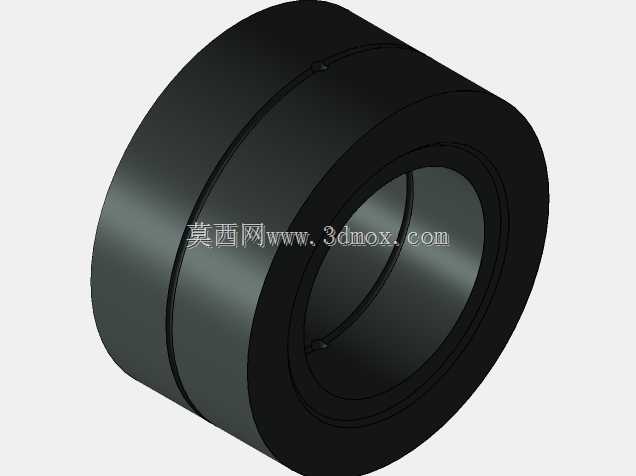

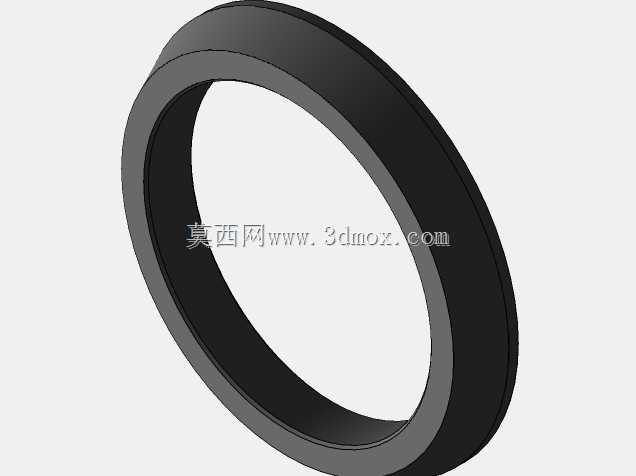

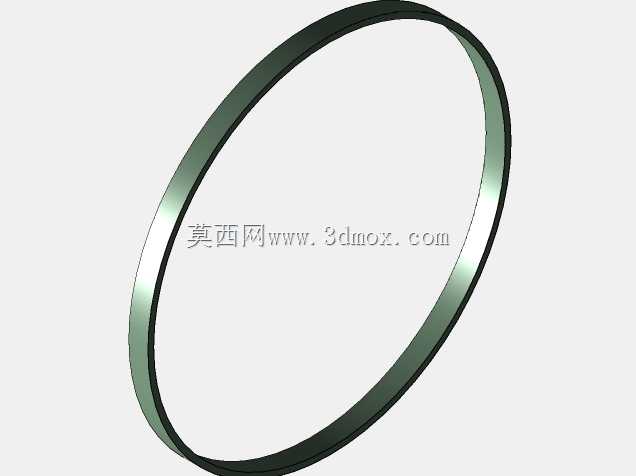

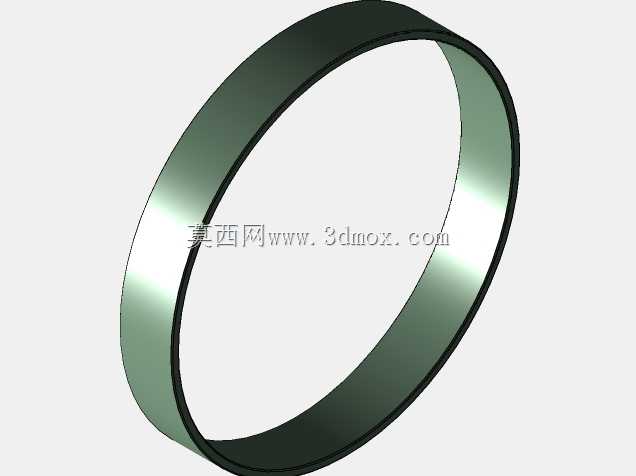

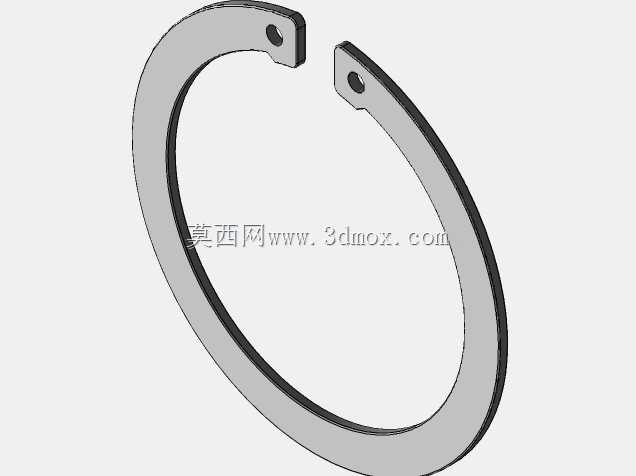

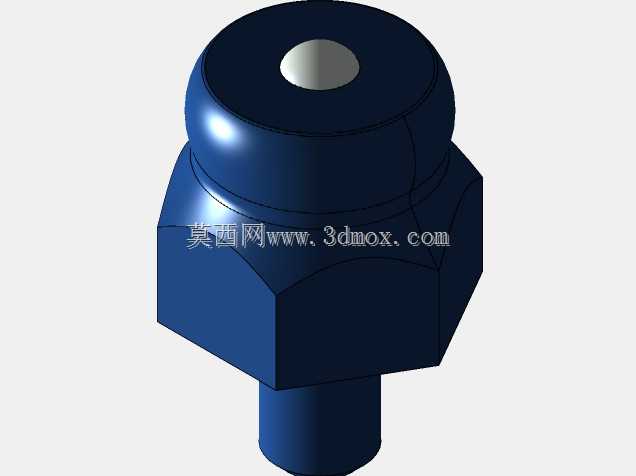

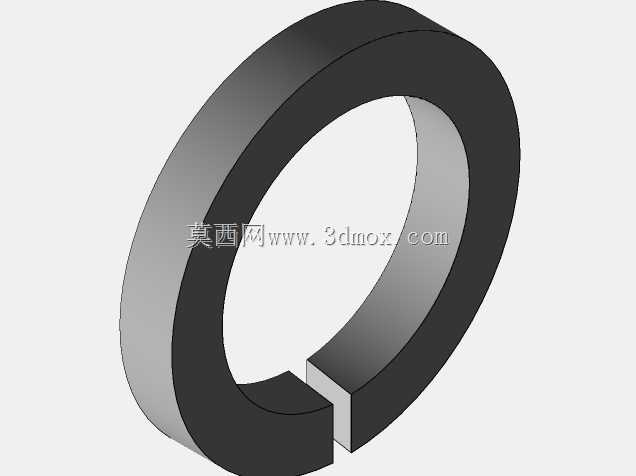

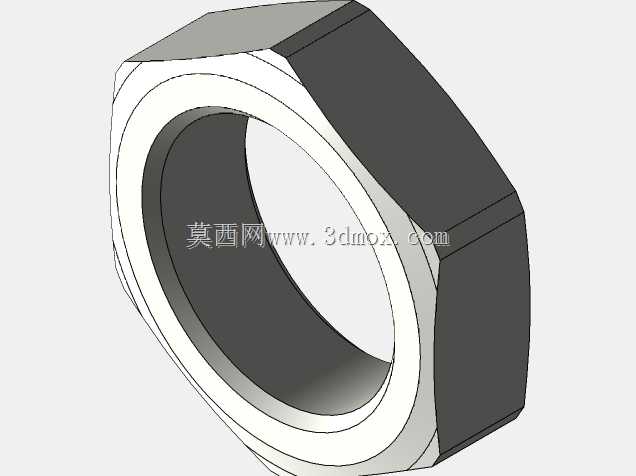

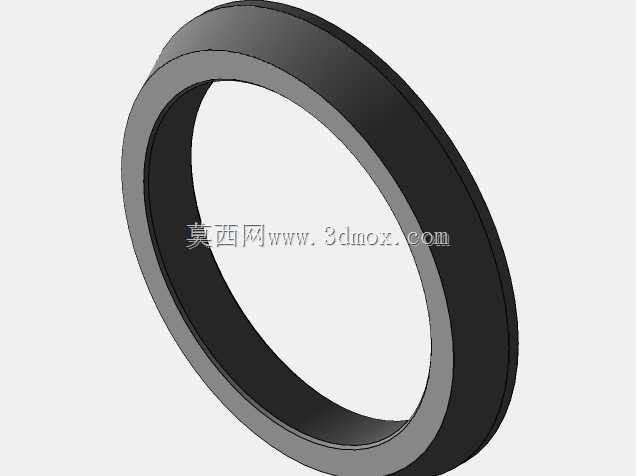

　　从结构布局来看，缸筒采用整体无缝厚壁钢管加工成型，两端的端盖通过螺栓与缸筒本体锁紧，端盖和缸筒的配合止口预留了密封件安装槽，内置的格莱圈、防尘圈可以在高压往复运动中锁住内部液压油，同时阻挡外界的粉尘、切削碎屑进入缸内腔。活塞杆表面做了高频淬火加硬铬镀层处理，硬度和表面光洁度都满足长期往复摩擦的要求，外露的杆端和球铰耳环一体加工成型，耳环内孔可以配套镶嵌自润滑轴套，维护时只需定期加注润滑脂即可，不需要拆解油缸主体。缸体侧面预留了两个通油口，分别对应无杆腔和有杆腔的进出油路，油口采用标准内螺纹接口，可以直接对接高压液压油管，油口位置的凸台做了加厚处理，避免管路安装拧紧时出现缸壁局部应力集中。

　　在安装边界上，两端耳环的销轴孔中心距就是油缸的核心安装尺寸，选型时需要结合主机的最大行程、最小安装距来核对：当油缸完全缩回时，两孔中心距要满足机架闭合位的装配要求，完全伸出时，球铰的允许摆角不能超出设计阈值，一般这类工程油缸的铰接摆角控制在±8°以内即可适配绝大多数工况。缸筒的外径尺寸需要预留周边管路的排布空间，避免油缸运动过程中和周边的机架筋板、传动部件发生干涉。设计建模时把所有的密封沟槽、销轴配合公差、油口螺纹规格都按实际加工标准还原，结构工程师可以直接把该模型调入主机装配体，做运动干涉校验、铰接点运动轨迹仿真，也可以以此为基础调整缸径、杆径和行程参数，匹配不同推力等级的液压系统需求，在机床夹具的锁紧回路、工程机械的支腿伸缩、环卫设备的举升机构中都能直接参考套用。
