双立柱摆杆传动机械运动演示结构

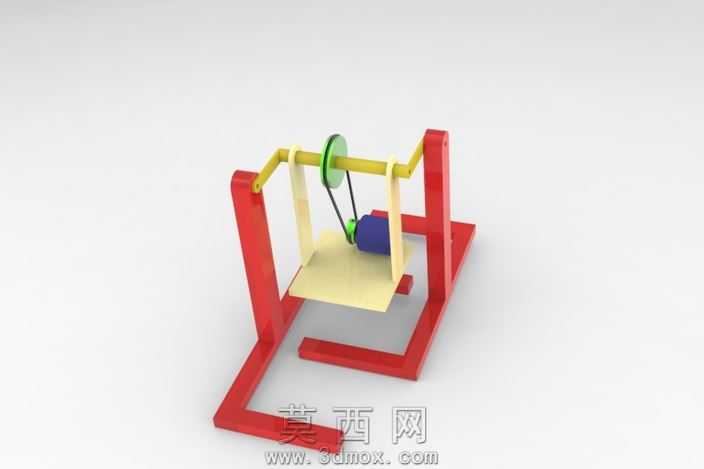

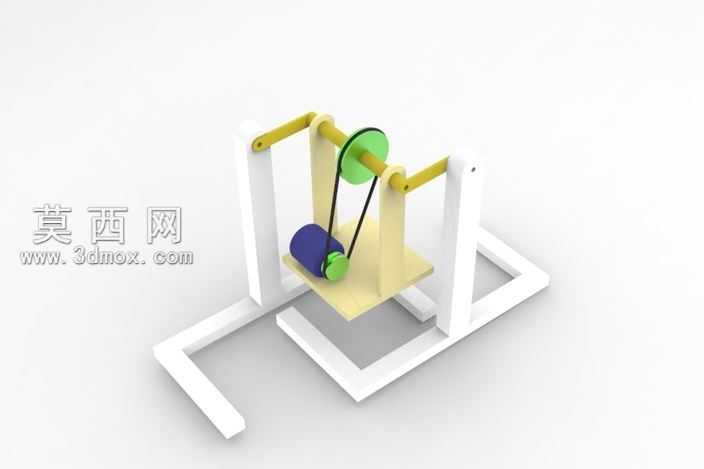

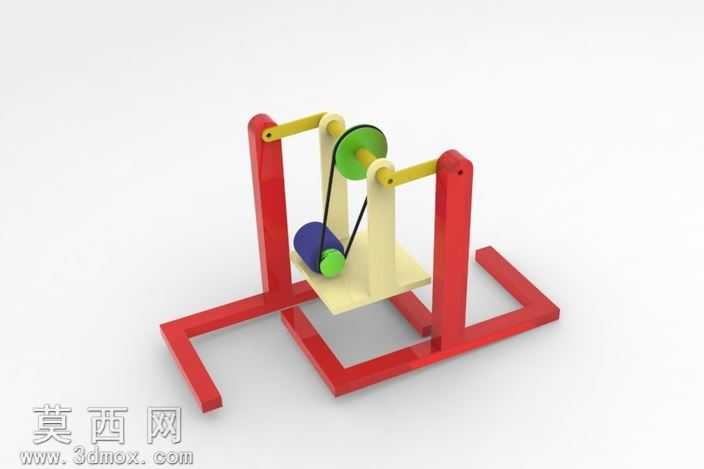

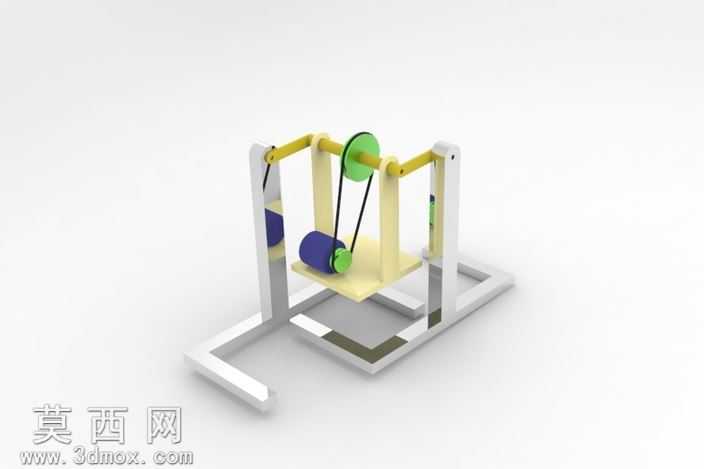

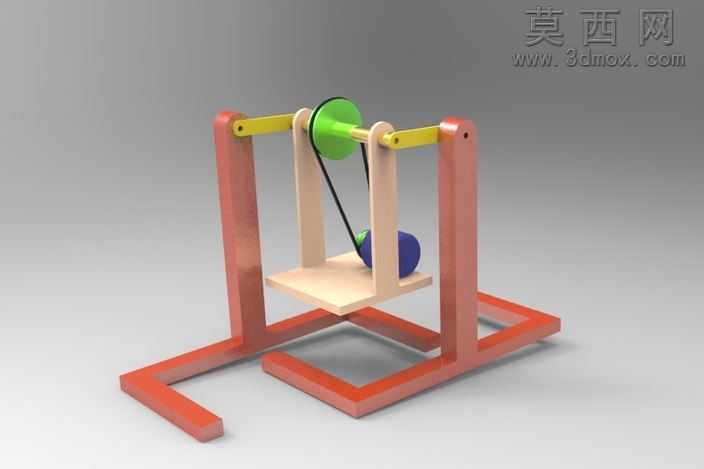

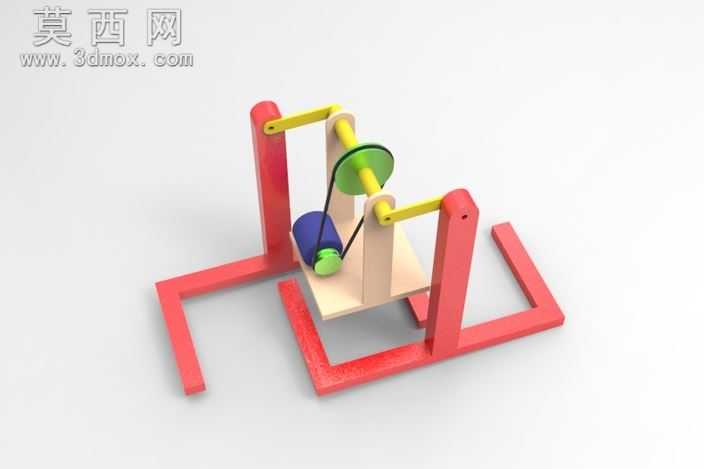

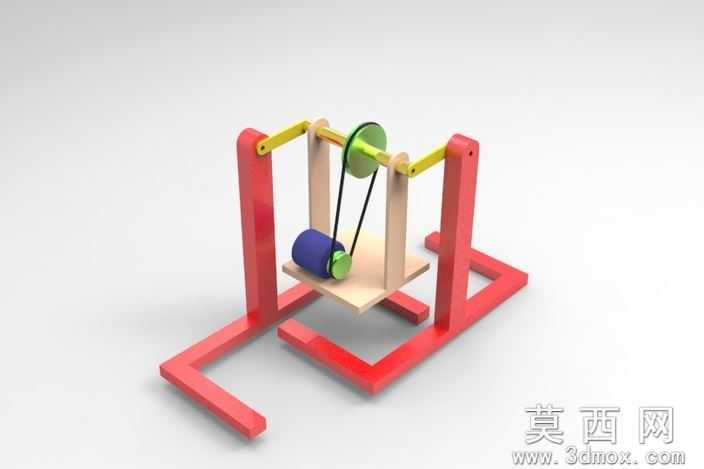

该作品为机械运动原理演示类三维结构，建模阶段以运动逻辑还原为核心目标，先完成整体支撑框架的搭建：采用对称式双立柱搭配U型落地底座的结构，底座与立柱均做等壁厚处理，保证支撑稳定性的同时简化建模流程，立柱顶端预留摆杆铰接孔位，孔位同轴度经过严格校准，避免后续运动模拟出现卡滞问题。核心传动部分依次构建主动辊轮、传动皮带、从动带轮、双侧对称摆杆与中部承载平台：主动辊轮设置于承载平台下方，通过弹性传动皮带与上方的从动带轮连接，从动带轮同轴固定铰接轴，轴两端分别连接黄色摆杆，摆杆另一端与立柱顶端铰接，形成双摇杆运动机构，承载平台通过铰接结构与从动带轮支架连接，可随摆杆摆动完成预设轨迹的往复运动。材质与渲染阶段，对不同功能部件做差异化材质区分：支撑框架与底座采用亮红色哑光塑料材质，模拟教学演示模型常用的彩色硬质塑料质感，表面添加细微颗粒粗糙度提升真实感；摆杆采用明黄色硬质工程塑料材质，与红色框架形成高对比度，便于观察运动轨迹；传动皮带采用黑色哑光橡胶材质，表面添加细微纤维纹理还原皮带的真实触感；带轮与铰接轴采用浅绿色光滑塑料材质，辊轮部分采用深蓝色磨砂材质，各部件材质均调整了合适的反射率与粗糙度，避免过度反光遮挡结构细节。渲染时采用柔和的顶光搭配双侧补光，消除结构死角的阴影，清晰呈现各部件的连接关系与运动间隙。设计思路上以直观展示双摇杆机构与带传动的配合运动逻辑为核心，整体结构无冗余部件，所有铰接位置均预留合理的装配间隙，既符合真实机械装配的公差要求，也能让观察者清晰理解动力从主动辊轮输入后，经过皮带传动带动带轮转动，再通过摆杆转化为平台往复摆动的完整运动传递路径，可作为机械原理教学的演示模型使用，帮助学习者直观理解连杆机构与带传动结合的运动特性。
