可调宽度2米长插件生产线输送设备

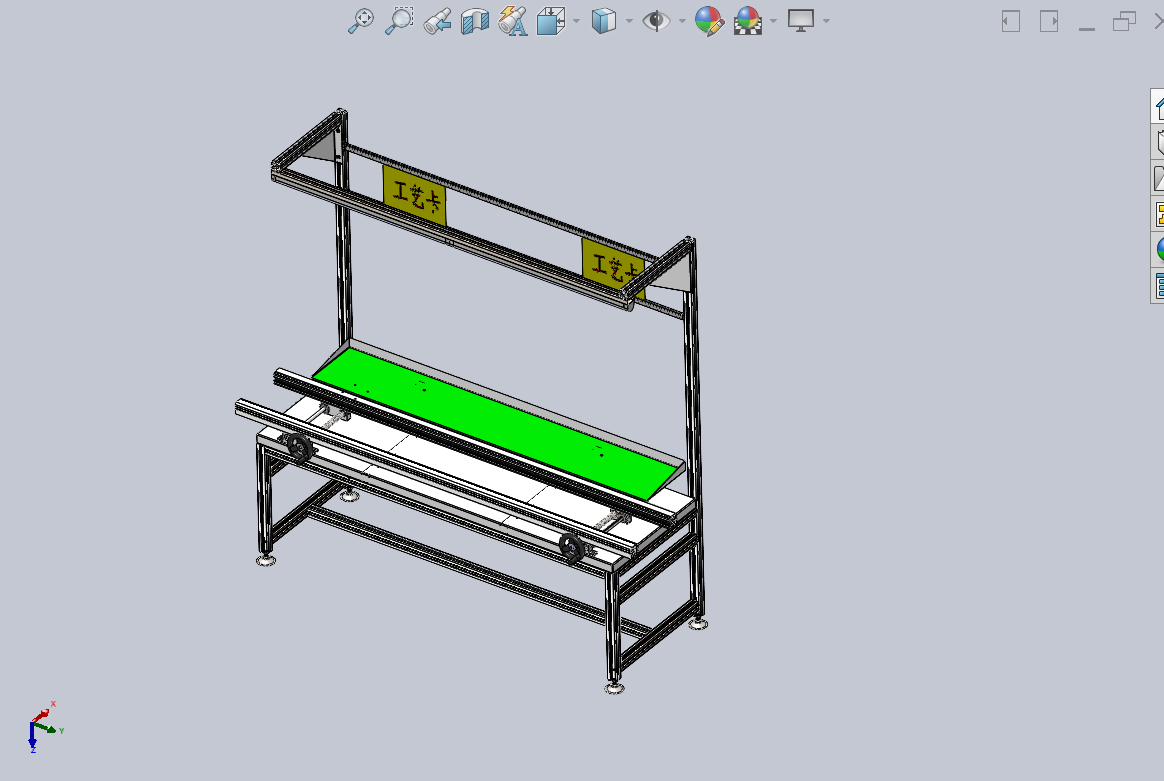

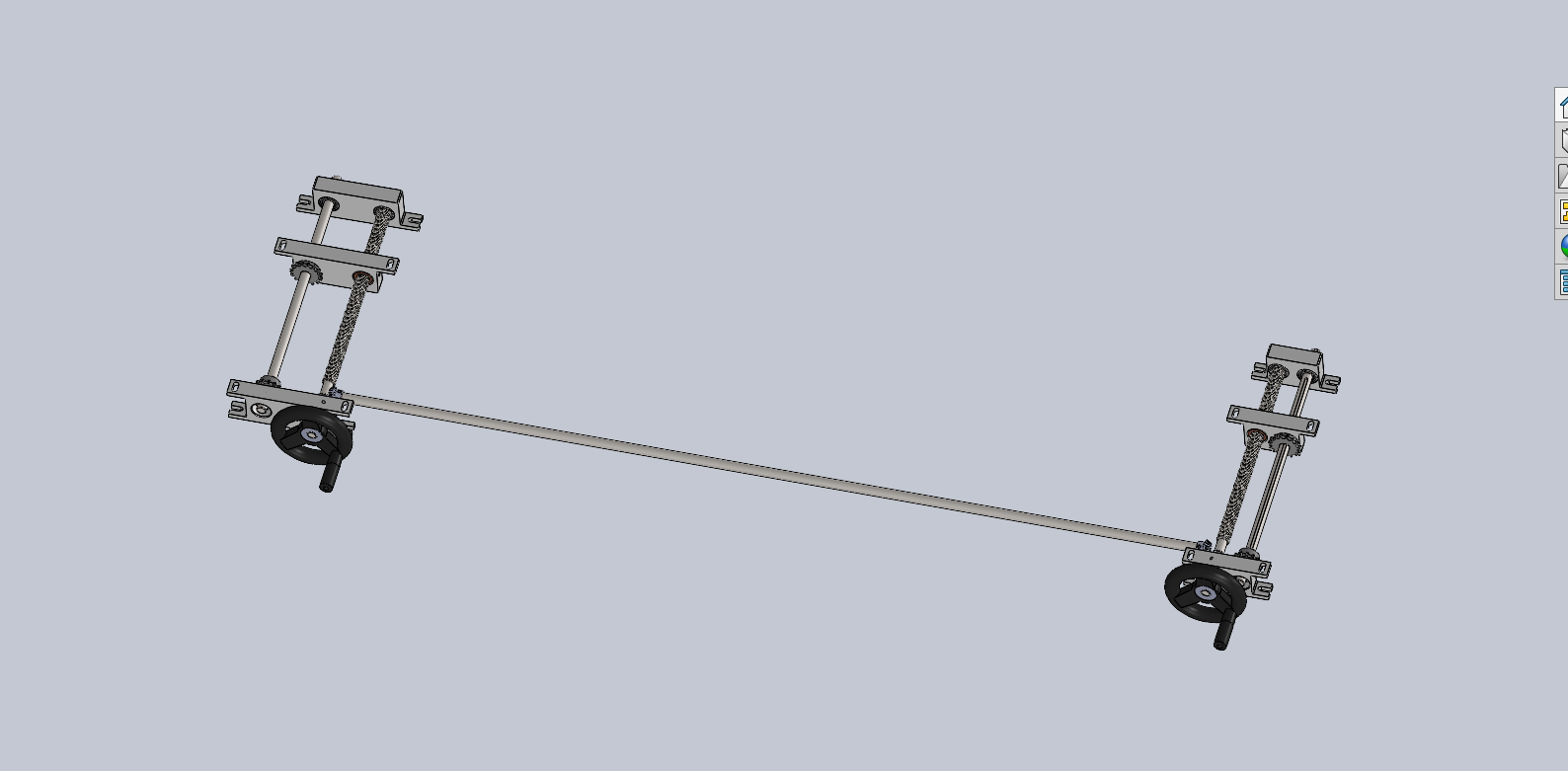

　　从结构设计逻辑来看，线体主体采用标准工业铝型材搭建机架，相比传统方通焊接机架，铝型材机架的后期改装余量更大，所有连接点位均采用标准紧固件锁附，当产线需要拓展工位、增加附属工装时，可直接在铝型材槽内加装螺母固定，无需重新焊接打孔。线体的核心功能点集中在宽度调节结构上，输送链条的线体铝型材并非直接固定在主框架上，而是安装在标准件调整座上，调整座沿机架横向布置的导轨滑动，通过侧方的调节机构带动两侧线体铝型材同步或单侧移动，即可快速改变两条输送链条之间的间距，适配宽度在常规插件工件尺寸范围内的各类产品，调节过程无需拆解链条，仅需松开调整座的锁附手柄，调整到位后重新锁止即可，单人次调节耗时可控制在五分钟以内，能大幅压缩换产调试的时间成本。在电子制造、低压电器组装的产线规划环节，插件段的输送适配性一直是产线设计的核心痛点之一——不同批次PCB板、电器插件工件的宽度差异较大，若采用固定宽度输送线，换产时需要整体更换线体导轨，不仅停机调试周期长，还会占用大量车间备用线体存放空间。这套长度2米的插件生产线，正是针对中小批量多规格插件作业场景开发的窄段输送工装，适配车间内插件工位的单人或双人并排作业需求，可直接嵌入整段组装产线的插件工序段，无需额外搭建过高的支撑结构。

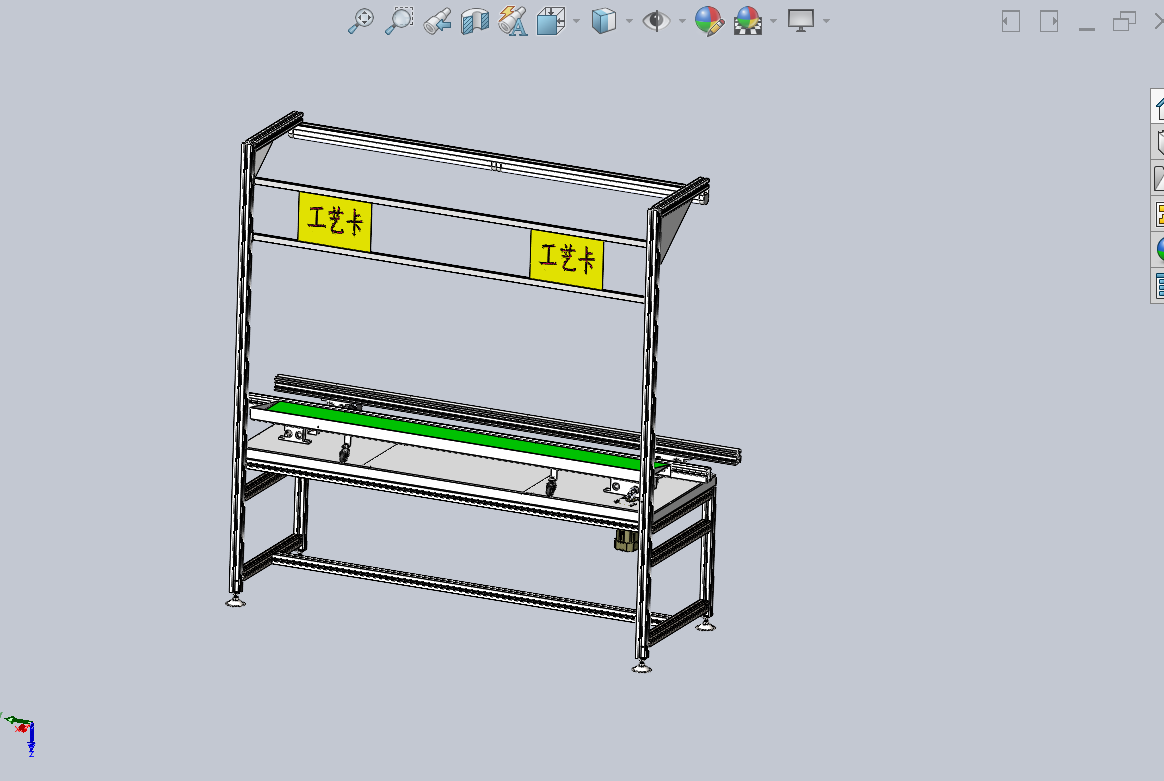

　　线体上方设置的双层型材支架，主要用于悬挂工艺指导书、作业标识牌，也可根据工位需求加装小型料盒架、防静电离子风机挂座，支架与主框架采用同一规格铝型材连接，整体刚性满足工位附属件的挂载需求，不会因为长期挂载出现支架下垂变形的问题。输送面的高度设计符合人工插件作业的人体工程学要求，作业人员站立操作时，手臂自然下垂即可触及输送面上的工件，无需长期抬臂或弯腰，能有效降低长时间重复作业的疲劳感。线体底部安装可调脚杯，可适应车间地面存在的微小高度差，安装时通过调节脚杯高度即可将整个线体调整至水平状态，避免因为地面不平导致链条跑偏、输送卡滞的问题。

　　从安装边界来看，这套2米长的线体整体占地长度为2米，宽度调节范围覆盖常规插件作业的工件宽度区间，最小宽度状态下整体占地宽度较窄，可适配车间内狭窄的通道旁工位布置，最大宽度状态下也不会超出单人作业的手臂覆盖范围，线体的进料端与出料端均预留了与其他段输送线对接的安装孔位，可根据产线整体布局与前后段的倍速链、皮带线进行硬对接，无需额外制作过渡连接板。链条输送的结构相比皮带输送，更适合插件段的作业场景——插件作业过程中可能会有元件引脚、焊锡渣掉落，链条的开放式结构不会像皮带一样出现废渣卡入传动辊筒的问题，日常清理仅需用毛刷清扫链条间隙即可，维护难度更低。

　　同时链条的承载能力更强，即使放置较重的工装板载具，也不会出现皮带打滑、下陷的问题，能稳定承载带工装板的插件工件匀速输送。在细节设计上，线体的传动端设置了张紧调节结构，长期运行出现链条磨损伸长时，可通过调节张紧螺栓调整链条张紧度，无需拆解链条截短，延长线体的整体使用寿命。两侧的线体铝型材上预留了工装板定位挡块的安装槽位，可根据作业需求加装阻挡器，实现工件到点停止的功能，满足固定工位插件作业的节拍要求。整体结构没有冗余的设计，所有型材、调整座、传动部件均采用工业标准件，后期维护更换配件时无需定制特殊零件，直接采购标准件即可替换，能大幅降低设备的后期运维成本。
