波峰焊转弯接驳输送设备结构

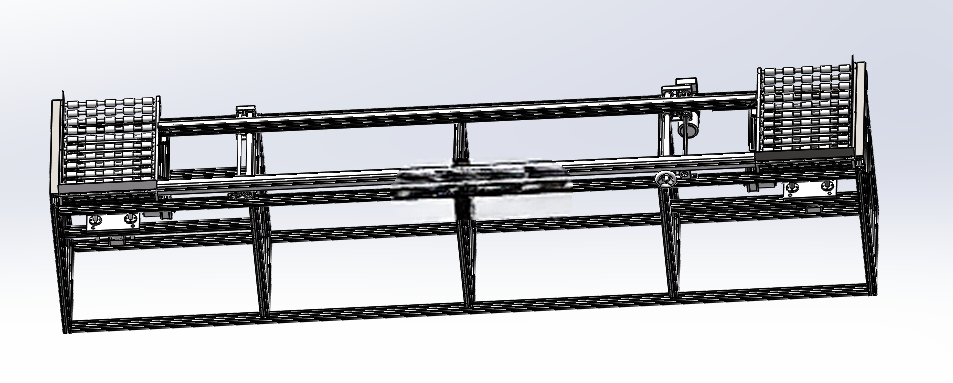

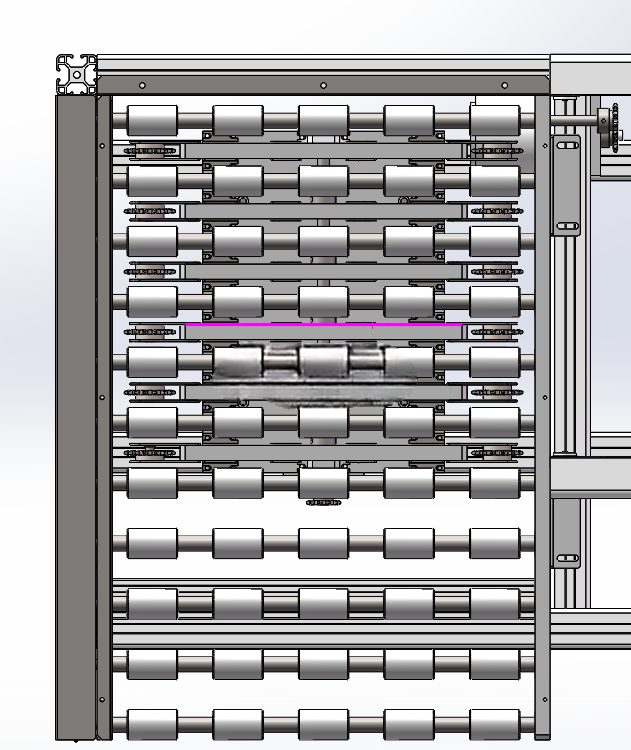

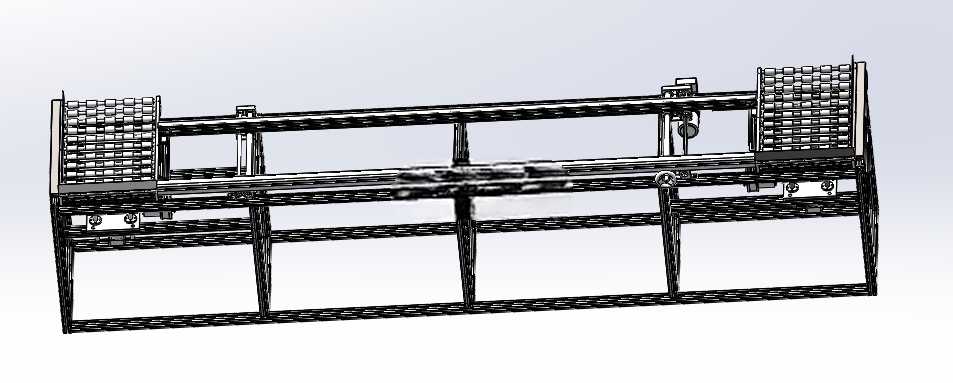

　　在电子组装制造的SMT后端工序段，波峰焊工序承担着通孔插装元器件的焊接作业，而转弯接驳线是衔接波峰焊设备与后续人工检修、下道工序流水线的核心过渡输送单元，解决生产线因车间布局限制需要转向输送的场景需求，避免PCB板在工序转运过程中出现磕碰、划伤、堆积卡板的问题。这套转弯接驳结构采用多层平行辊筒排布的设计思路，区别于常规皮带转弯机，辊筒式输送的接触面更小，不会剐蹭PCB板焊接完成后的引脚与焊面，同时能适配不同宽度规格的电路板输送需求，辊筒间距经过反复校核，确保最小尺寸的电路板也不会出现卡滞、掉落的情况。

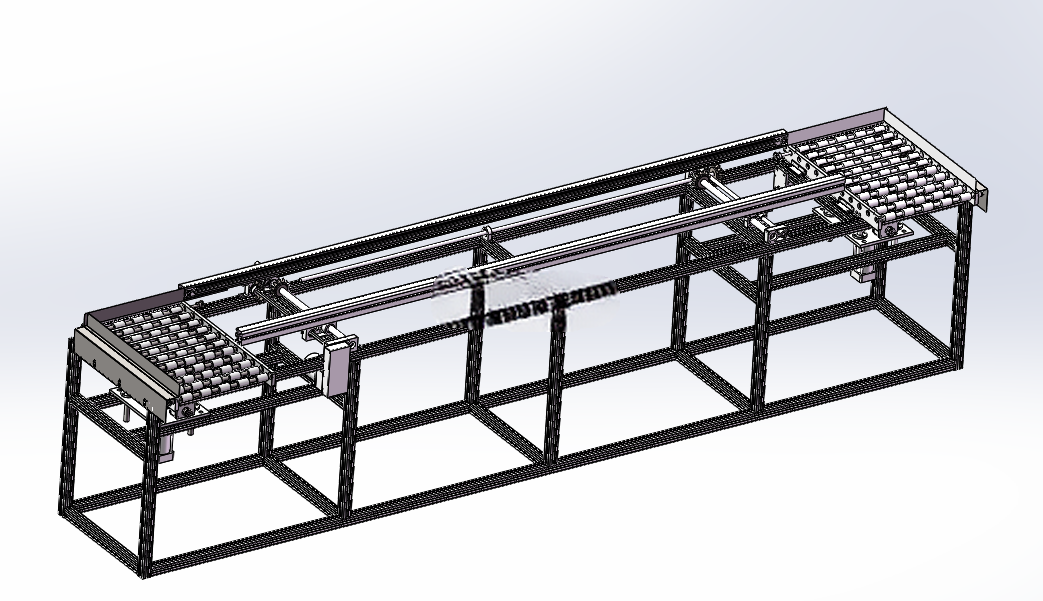

　　设备主体框架采用工业铝型材搭建，型材选型兼顾结构刚性与组装便捷性，框架侧边预留了传感器安装位，可根据产线节拍需求加装对射光电传感器，实现板件到位检测、积放控制的功能，避免板件在转弯段出现堆叠挤压。驱动端采用减速电机搭配链轮链条的传动方案，每根辊筒的端部都配置了链轮，通过链条实现同步传动，传动比经过匹配计算，确保所有辊筒线速度一致，不会出现板件在输送过程中偏移、歪斜的情况，转弯段的辊筒排布采用差速适配的布局逻辑，内侧辊筒与外侧辊筒的线速度匹配转弯半径，保证板件在转弯过程中保持姿态平稳，不会因为内外侧速度差出现甩板、偏位的问题。

　　从安装边界来看，该接驳线的对接高度可通过底部的调节脚杯进行微调，适配不同型号波峰焊设备的出料口高度，设备侧边预留了与主线体连接的安装孔位，不需要额外制作转接支架即可完成快速对接，整体宽度方向的尺寸控制在常规产线的通道预留范围内，不会占用过多车间通道空间。在结构细节设计上，辊筒表面做了硬质阳极氧化处理，耐磨性能优异，长期使用不会出现表面刮花、掉屑的情况，避免杂质掉落到焊接完成的电路板表面造成品质隐患，框架的侧边配置了可调节的导向栏板，可根据生产的PCB板宽度灵活调整导向间距，不需要更换任何零部件即可快速完成不同规格产品的换产适配。

　　传动链条的外侧加装了可拆卸的防护盖板，既可以避免生产过程中杂物卷入传动机构，也能在日常维护时快速拆卸，完成链条张紧度调整、润滑保养等作业。设备的电控安装位预留了充足的布线空间，所有传感器、电机的走线都通过型材内部的线槽排布，外观整洁同时避免线路外露被剐蹭损坏。在实际生产应用中，这类转弯接驳线除了衔接波峰焊工序，也可用于其他需要平面转向输送的板类、小型工装托盘类工件的转运，输送速度可通过配套的调速器进行无级调节，匹配不同产线的生产节拍，当产线出现故障堵板时，传感器检测到板件堆积后可自动停止输送，避免工件积压造成设备损坏。整个结构的受力点都做了加强设计，铝型材的连接部位采用高强度角件搭配内置螺栓固定，长期运行不会出现框架晃动、连接松动的问题，底部脚杯采用防滑橡胶底座，安装时不需要在地面打膨胀螺栓即可保持设备稳定，方便后续产线调整时快速移位重新布局。
