披萨面包生产线输送承载模组结构

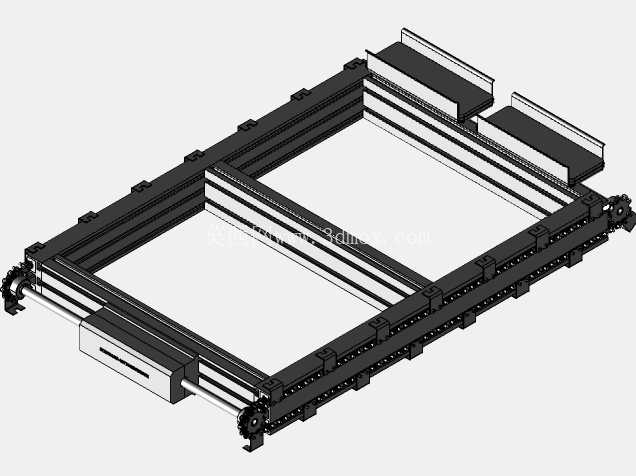

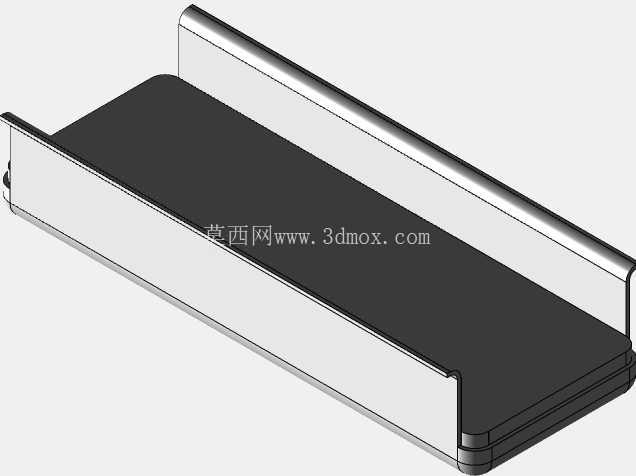

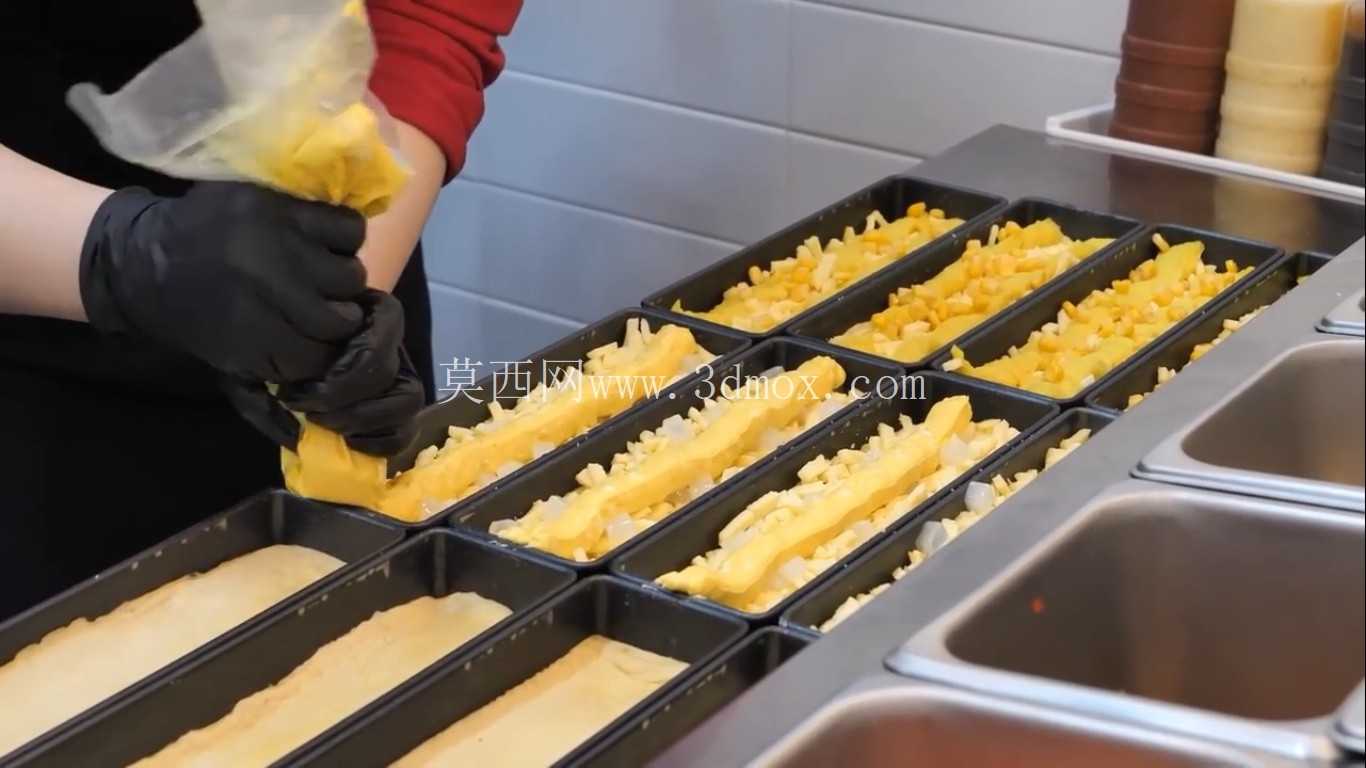

　　这套结构是面向烘焙类食品连续化生产场景开发的线体承载输送模组，主要适配披萨面包类产品的工序间转运、层叠铺料工位承载、烘烤前段输送的实际生产需求，区别于常规皮带输送线，该模组采用框架式链传动承载结构，能够适配食品生产场景中多工位并行操作、带料静置、多层铺料的特殊工艺要求。从实际应用场景来看，烘焙类食品生产尤其是披萨面包的制作，需要在输送过程中完成面团铺放、酱料涂抹、馅料添加、奶酪铺撒、阻挡定位等多道工序，常规的窄皮带输送无法提供足够大的平整承载面，也难以承受多工位操作带来的局部载荷，同时食品生产场景需要定期对接触部件进行清洁，该模组的开放式框架结构没有封闭的积料死角，日常清洁维护的操作空间充足，能够满足食品生产车间的卫生管控要求。从功能特性上看，该模组采用双侧链条同步驱动的结构，承载面由横向布置的承托构件拼接形成连续的平整支撑面，能够承载带馅料的披萨面团在各个工位间平稳移动，不会出现皮带输送常见的跑偏、积料粘黏问题；两端的张紧调节结构可以根据链条使用后的磨损情况调整张紧度，避免长期运行出现跳齿、传动卡顿的问题；框架侧边设置的导向挡边结构，能够对承托构件的运行轨迹进行限位，防止高速输送过程中承托构件出现偏移，同时也能在铺料工序中阻挡物料洒落至线体内部，减少清洁工作量。

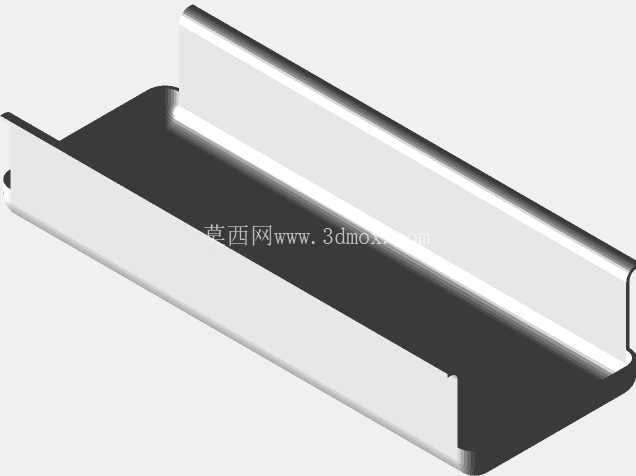

　　设计思路上，这套模组没有采用复杂的一体式焊接框架，而是采用分段式型材拼接的框架结构，所有连接点位都采用可拆卸的紧固件连接，一方面能够根据车间的实际布局调整线体的长宽尺寸，适配不同产能的生产线布局需求，另一方面当局部构件出现磨损或者损坏时，可以单独拆卸更换对应的部件，不需要整体拆解线体，大幅降低后期维护的成本和停机时间；传动端采用外置式的链轮传动结构，驱动组件布置在框架端部的外侧，和食品承载区域完全分隔，避免润滑脂等污染物接触到食品区域，符合食品加工设备的卫生设计规范；承托构件采用轻量化的设计，在保证足够承载强度的前提下降低了整体运动重量，减少驱动端的负载，能够降低运行能耗，同时也能减少链条和链轮的磨损，延长易损件的使用寿命。

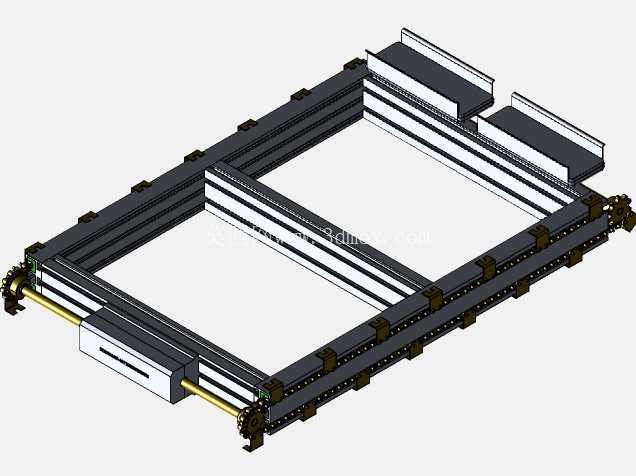

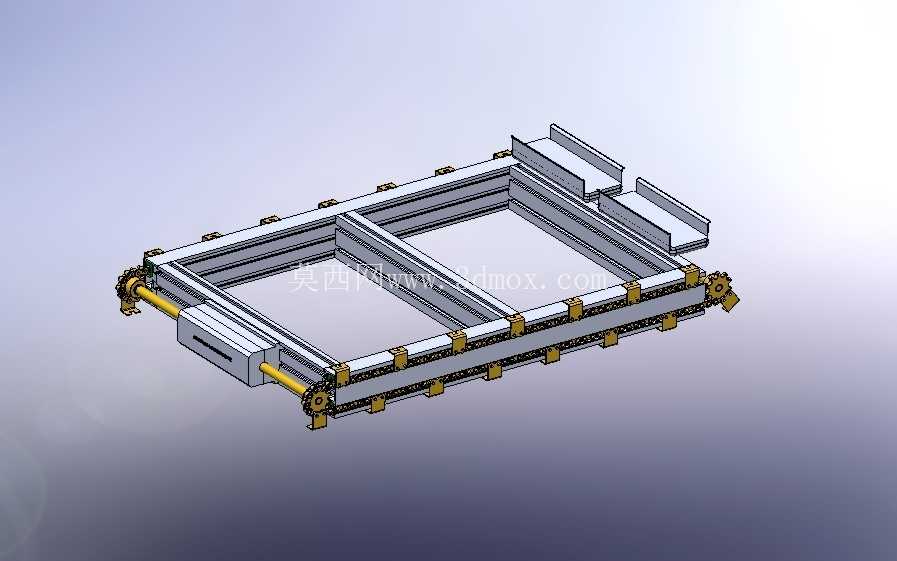

　　从外形尺寸与安装边界来看，这套模组的整体框架为矩形对称结构，宽度方向的尺寸适配常规披萨面包的成型尺寸，预留了足够的操作空间供人工或者自动化铺料设备作业，长度方向可以根据工序数量进行模块化拼接，单段模组的端部设置有标准的连接接口，多段拼接时不需要额外加工过渡连接件；安装时框架底部预留有固定安装孔位，可以直接固定在车间的地面支架上，也可以搭配可调高度的支撑脚，适配不同车间的地面高度差，保证线体整体的水平度；驱动端的动力输入轴采用标准的轴径设计，可以直接适配常规的减速电机输出端，不需要额外定制连接法兰，设备选型时可以直接匹配常用的输送线驱动组件，降低选型和采购的成本。

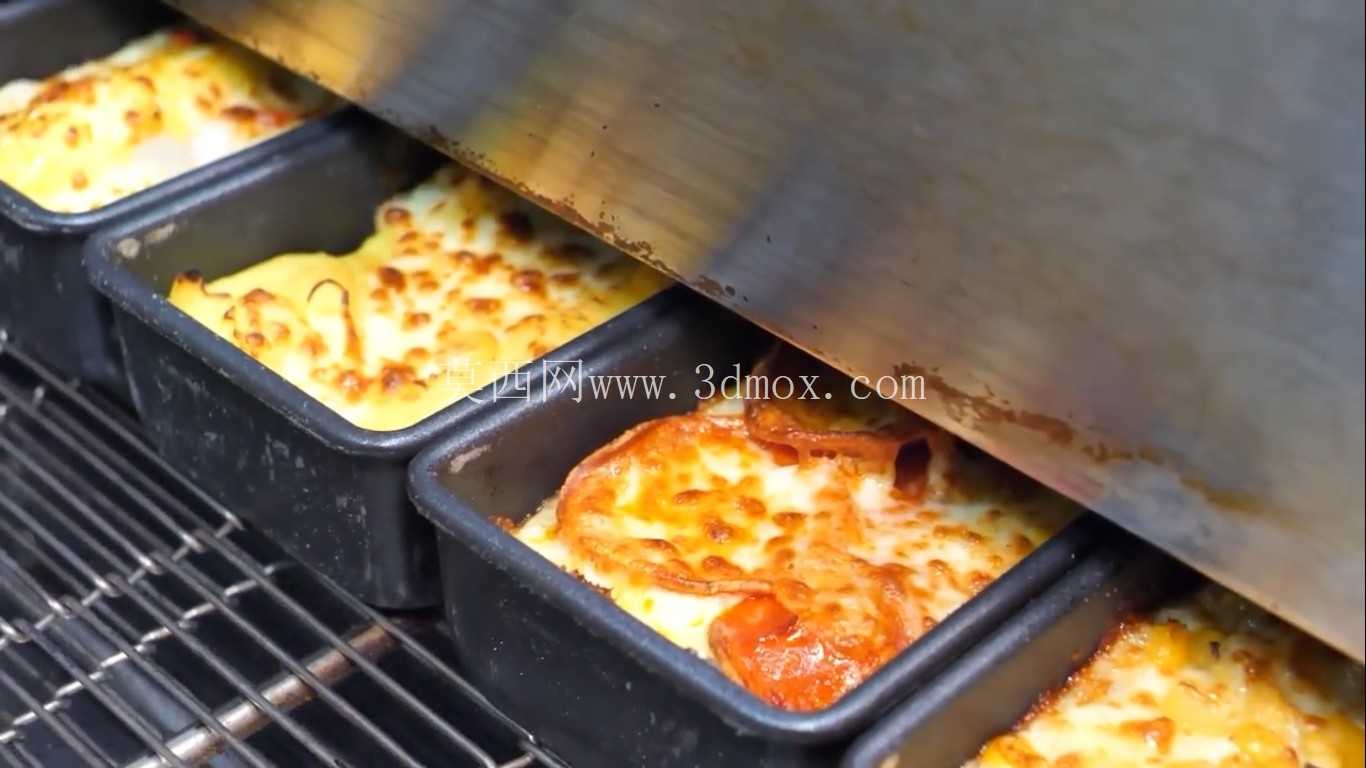

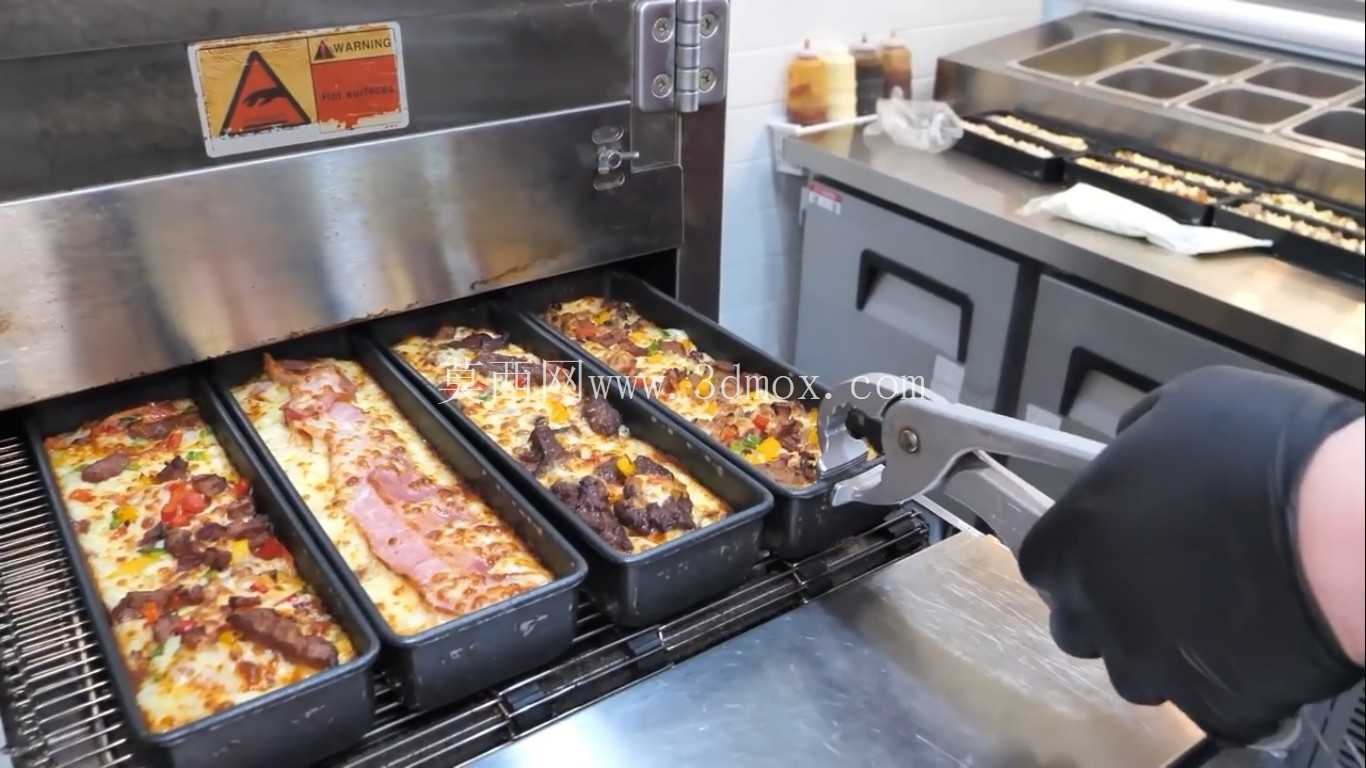

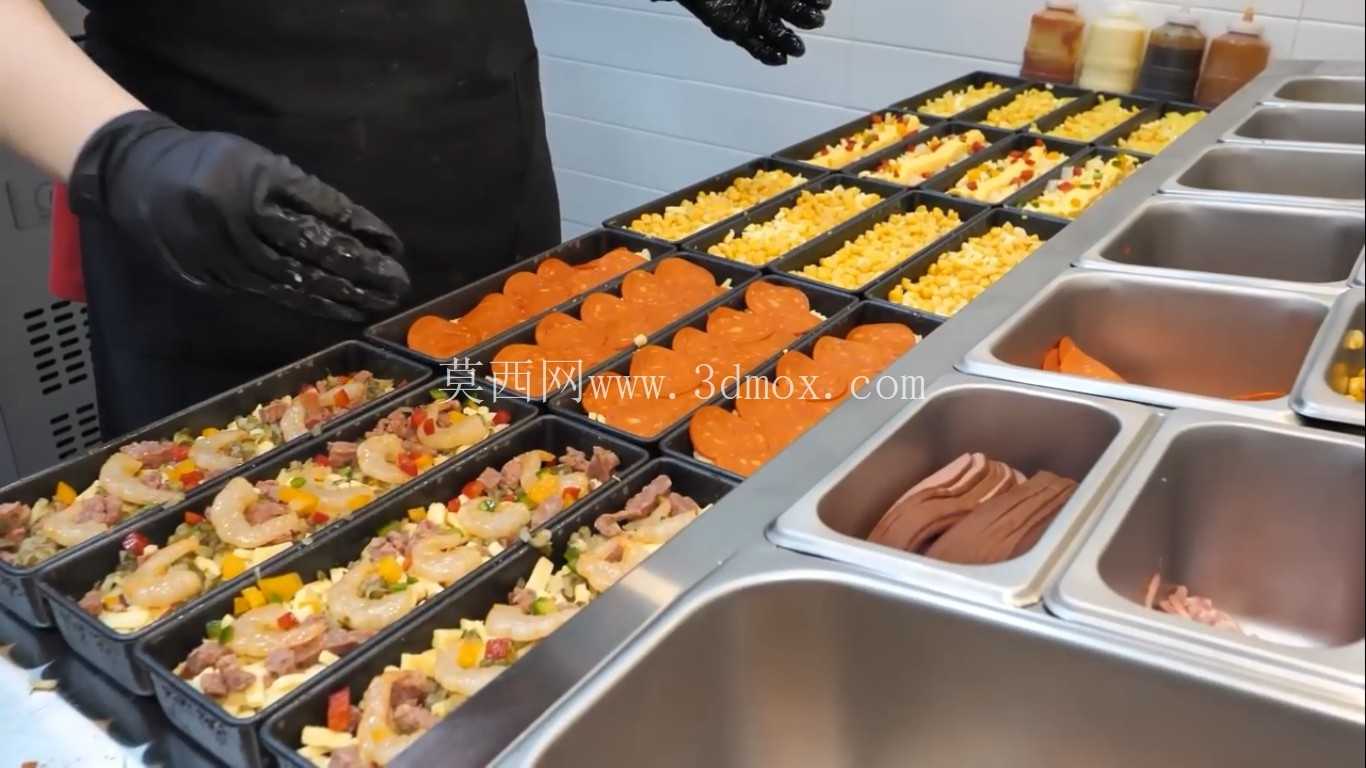

　　实际投产使用中，这套输送模组可以和上游的面团分切设备、下游的烘烤设备直接对接，承托构件的运行速度可以根据生产节拍进行调整，在铺料工位可以设置间歇停顿的控制逻辑，满足人工或者自动化设备铺料的时间要求，框架侧边预留的安装位可以固定各类传感器、工位挡停机构、物料导向件，不需要在框架上二次钻孔加工，大幅缩短现场安装调试的周期。针对披萨面包生产中需要铺设高水分馅料、多层奶酪的工艺特点，承托构件的表面做了防粘的结构设计，不会出现面团或者酱料粘黏在承托面上的问题，输送过程中不会因为粘黏导致产品移位，保证后续烘烤工序的产品位置一致性，减少残次品的产生。
