车载式线缆收放作业工程小车结构设计

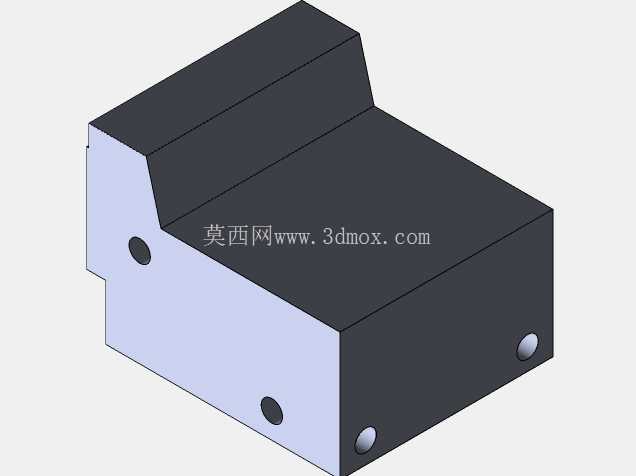

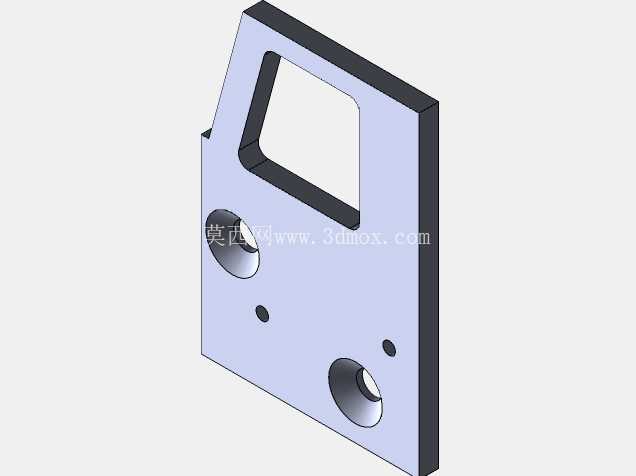

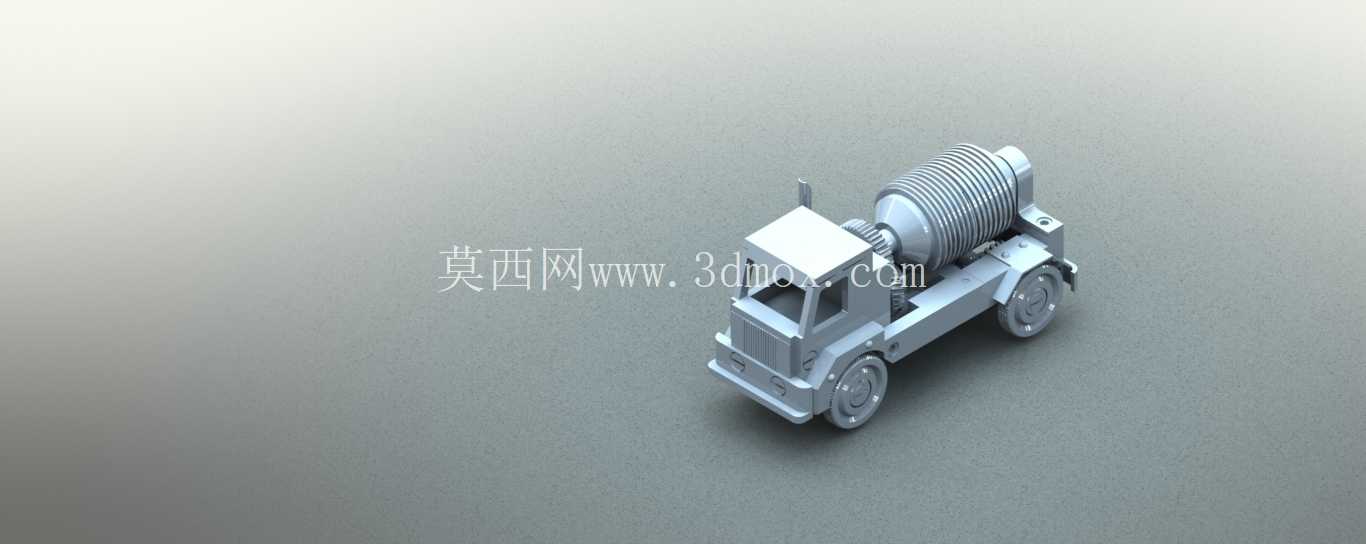

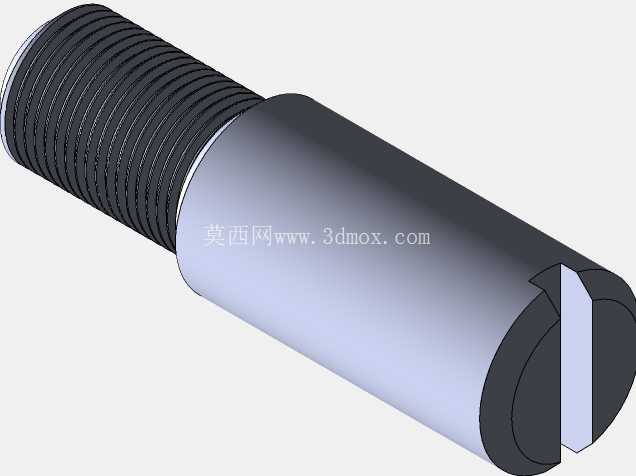

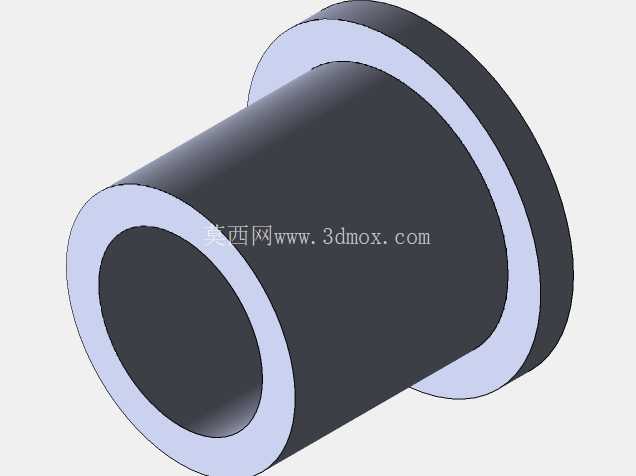

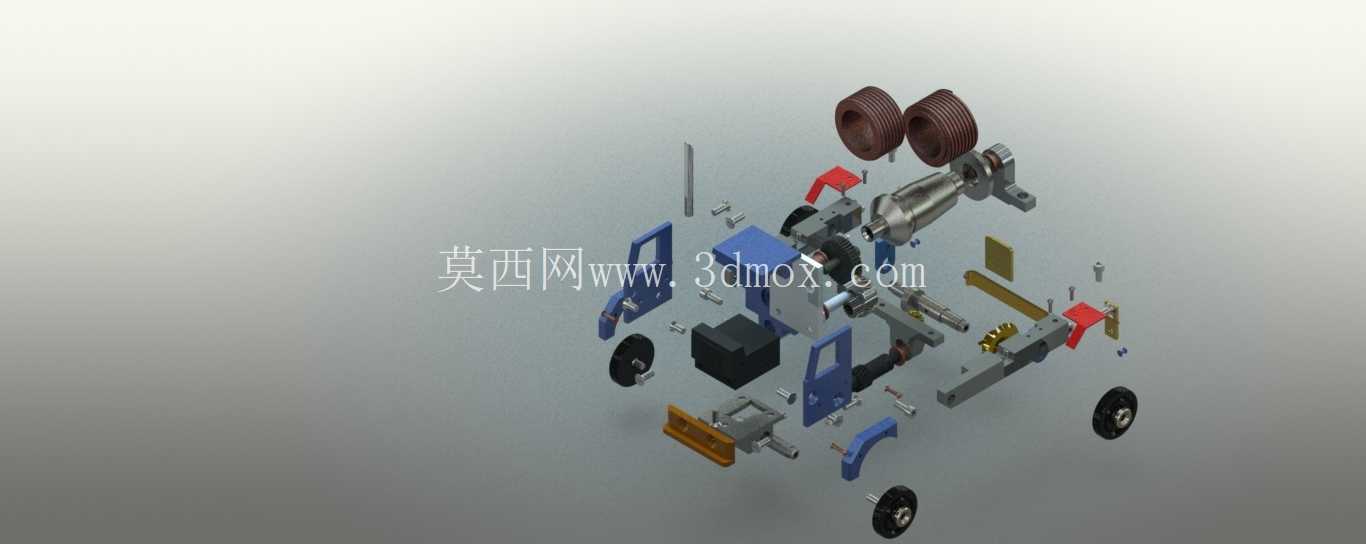

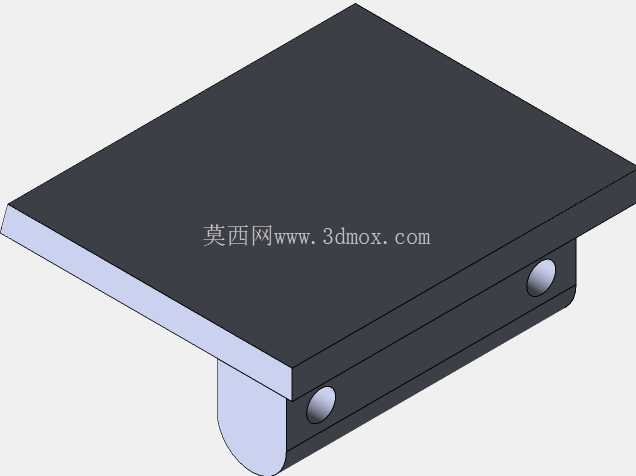

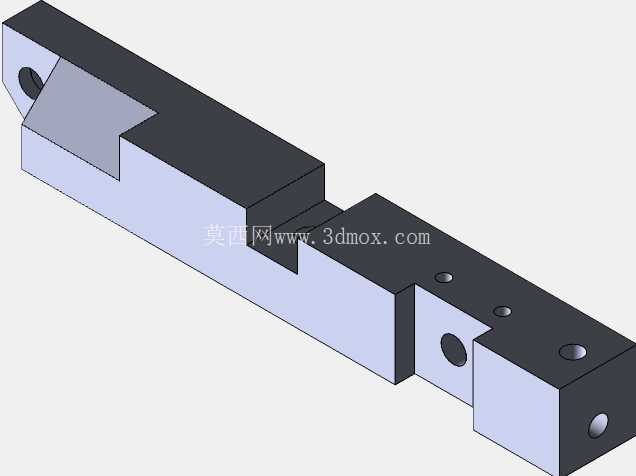

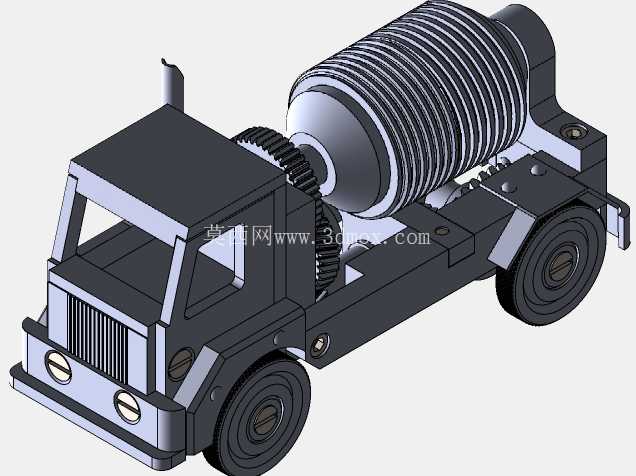

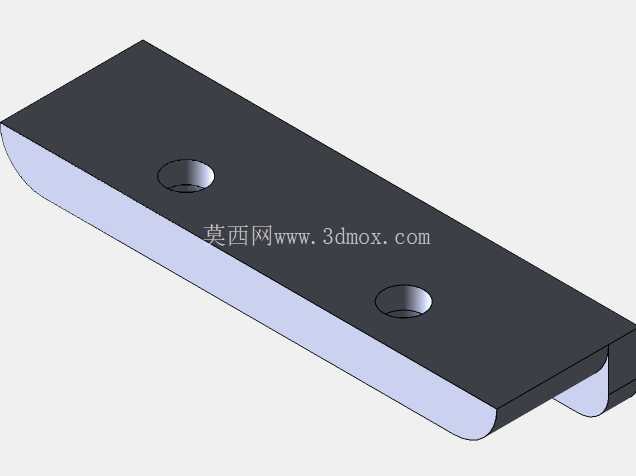

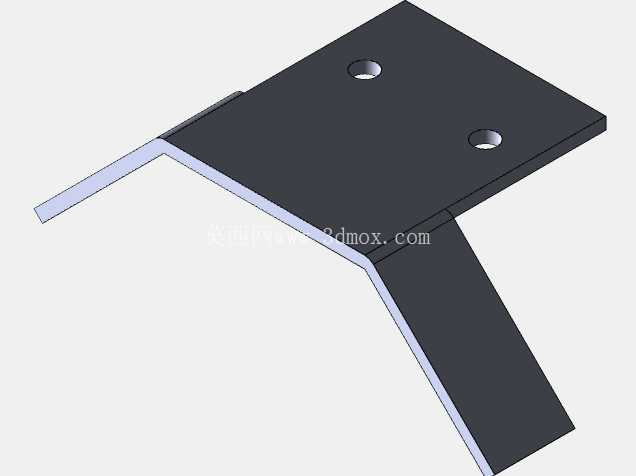

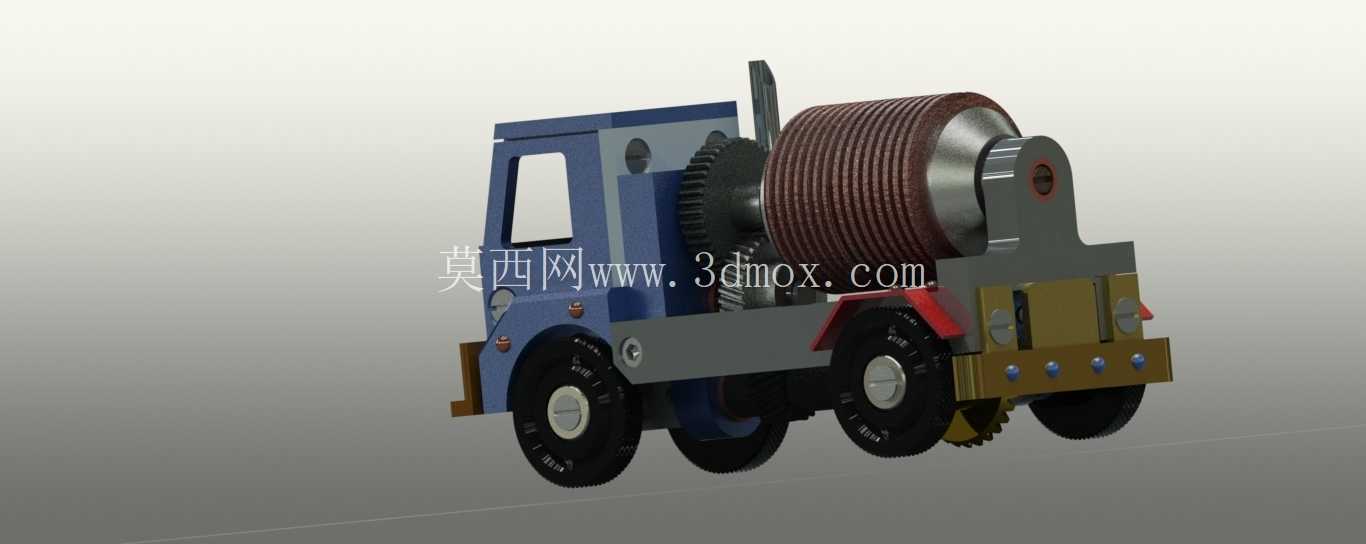

　　这款轮式作业小车的三维结构设计，核心围绕小型工程场景下的线缆、柔性索具收放作业需求展开，区别于常规大型工程车辆，它的定位是狭窄厂区、户外零散作业点位的短距离转运与收放作业，适配市政管线铺设、小型工地临时线缆布设、厂区设备检修时的线缆拖拽收纳等场景，解决人工拖拽大卷线缆劳动强度高、排布杂乱易打结的实际问题。从结构布局来看，整车采用前置驾驶室、中置传动机构、后置收放卷筒的排布逻辑，底盘选用四轮承载结构，前后轮距控制在适配1.2米宽人行通道的尺寸边界，整车长度不超过1.8米，转弯半径控制在1.5米以内，能够在狭窄的设备间隙、厂区巷道内灵活通行，不会出现常规大型收线设备无法进入狭小作业面的问题。

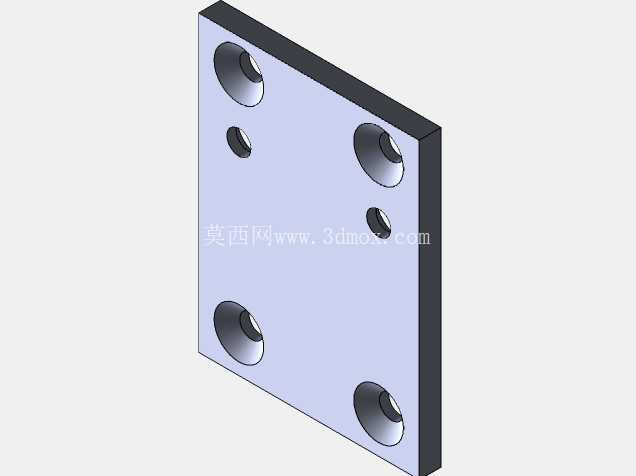

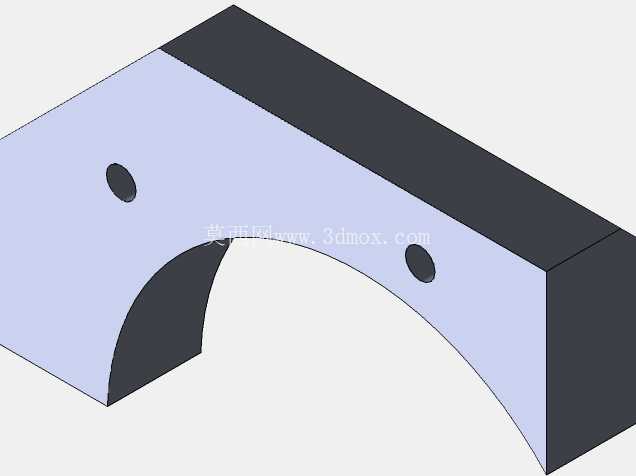

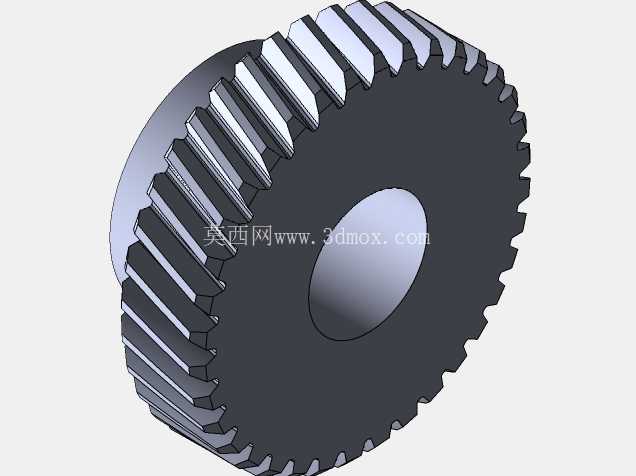

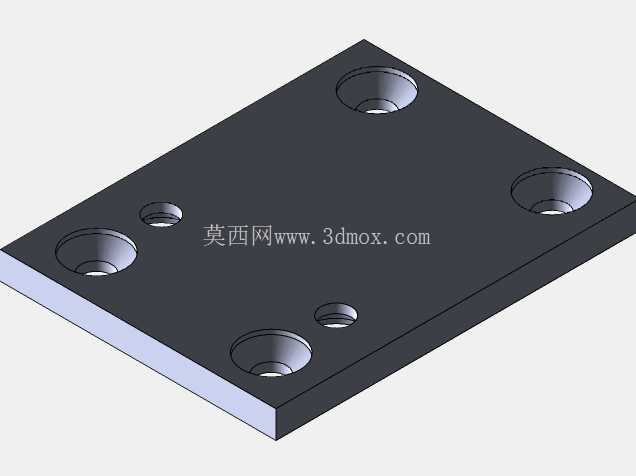

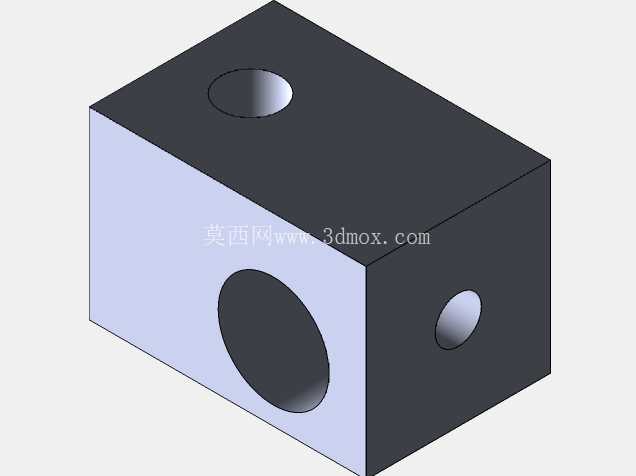

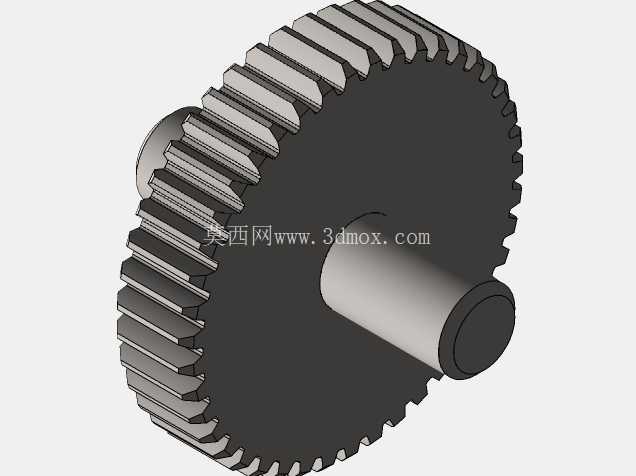

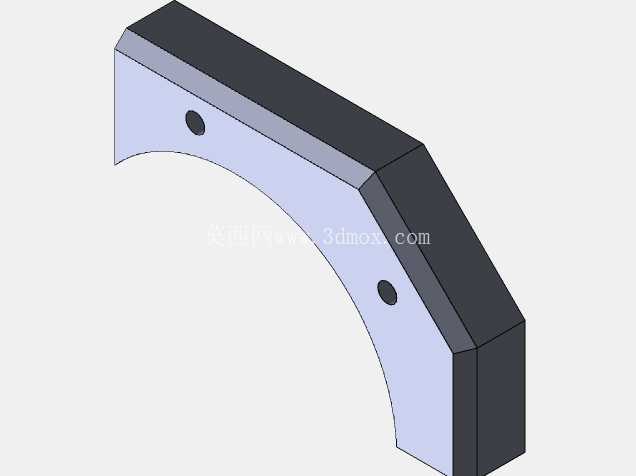

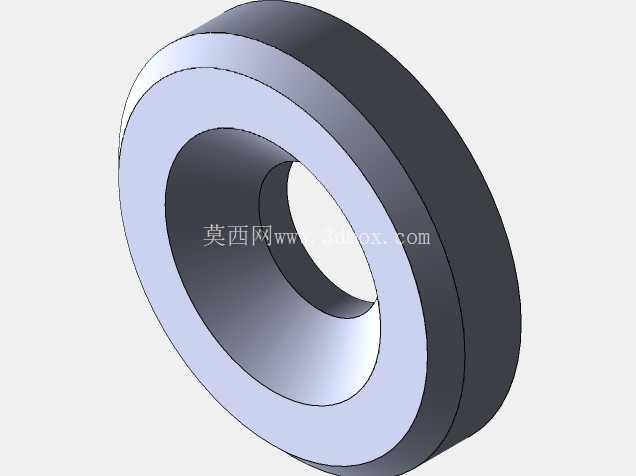

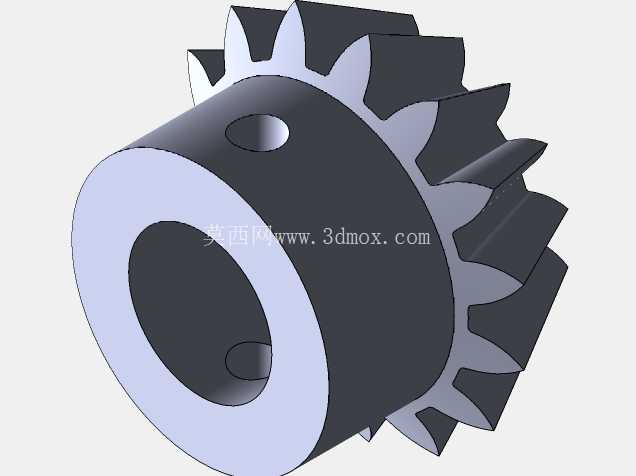

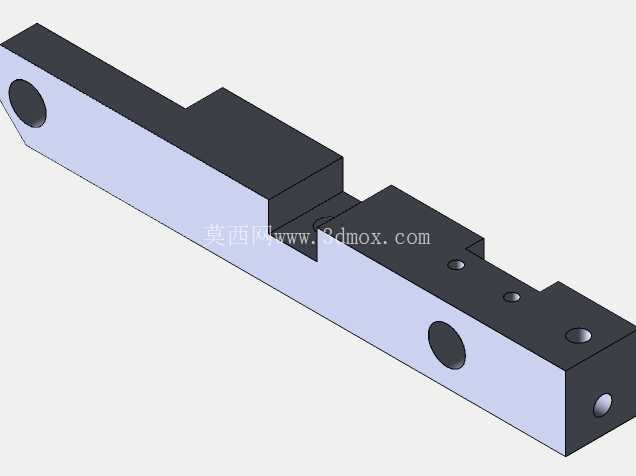

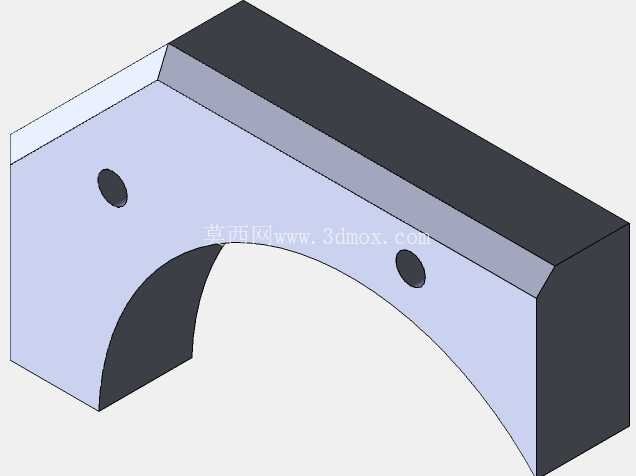

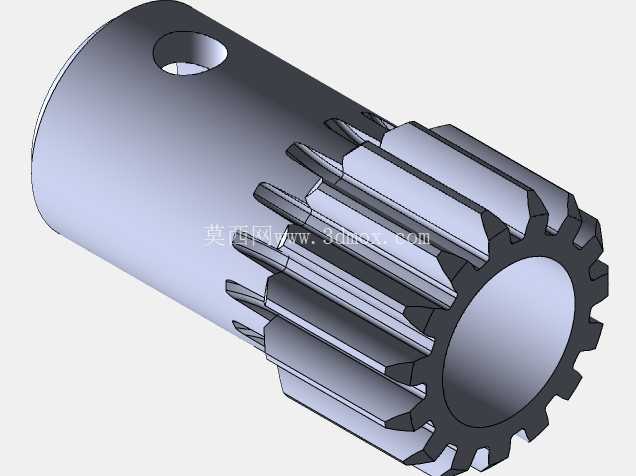

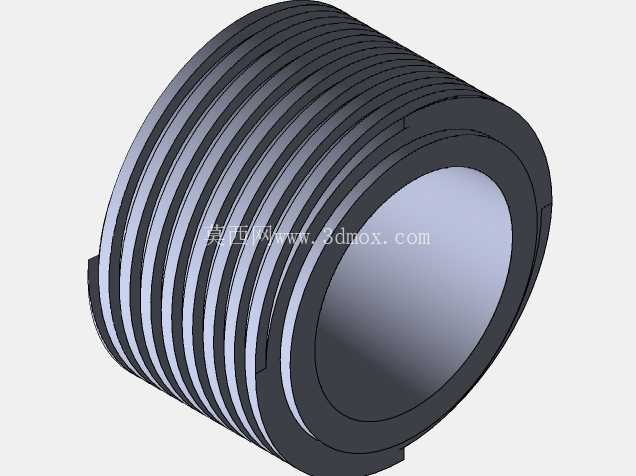

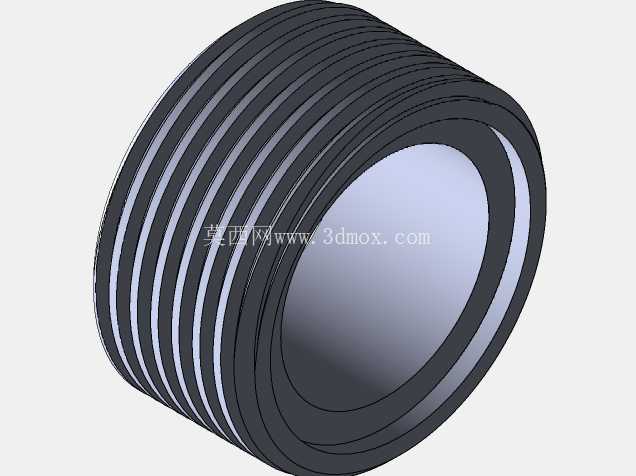

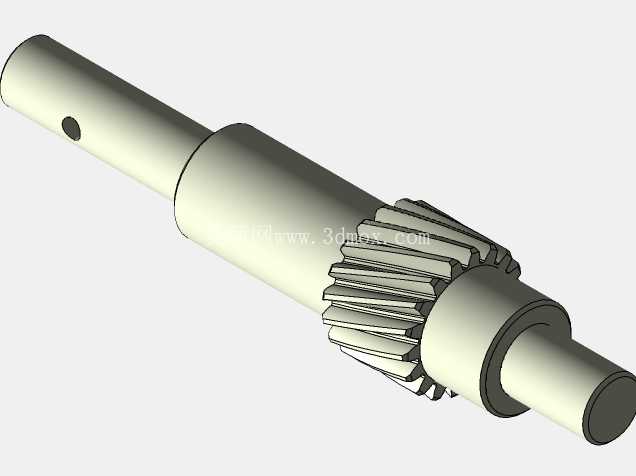

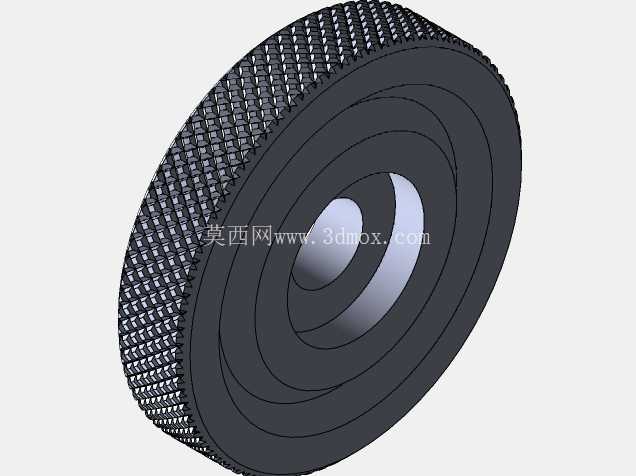

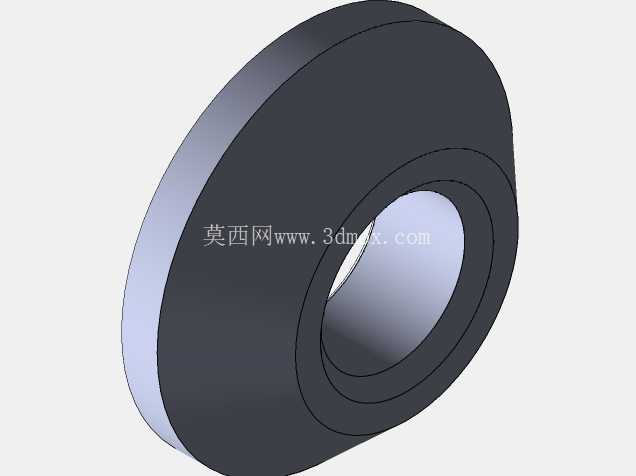

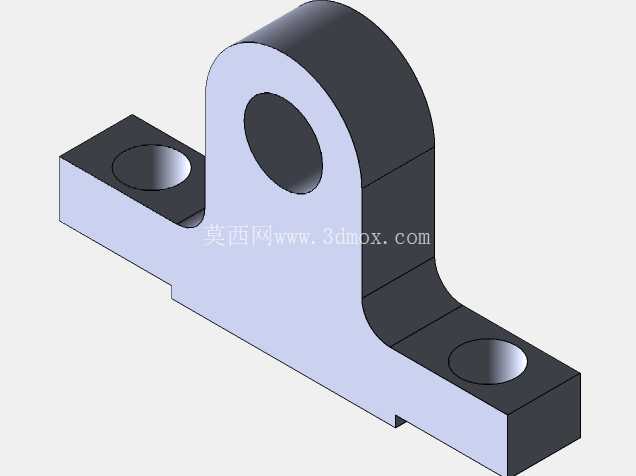

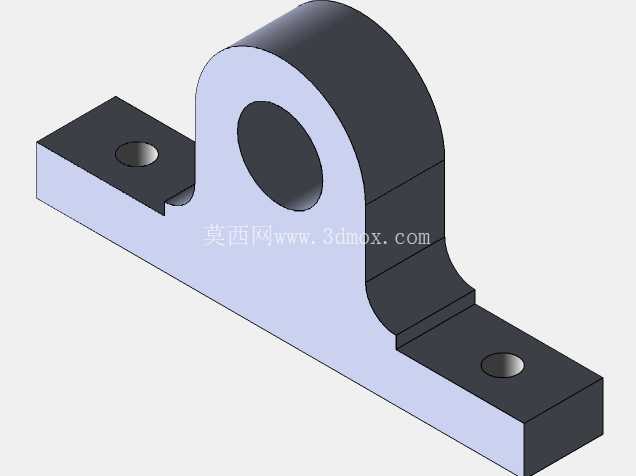

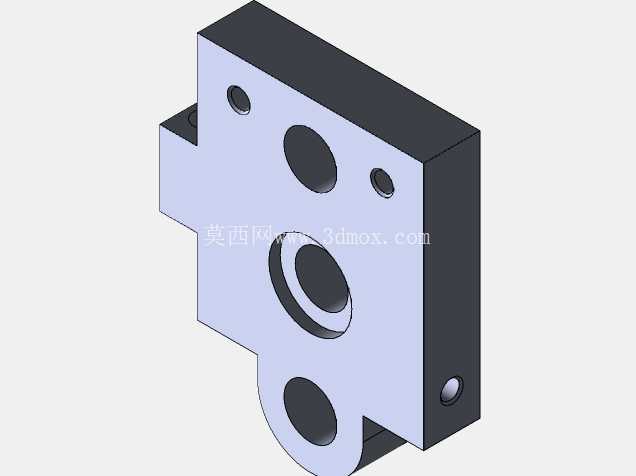

　　传动系统采用外露式圆柱齿轮啮合结构，将行走轮的动力与卷筒的转动做联动设计，当车辆向前行进时，齿轮组带动卷筒同步转动，可将地面散落的线缆整齐缠绕在卷筒上，倒车时可通过离合拨片断开卷筒传动，避免线缆反向松脱混乱，这种纯机械联动的结构不需要额外配置独立动力源，既降低了整车自重，也减少了电控系统带来的故障点，适合户外无供电的零散作业场景。卷筒部分采用两侧挡边加高的结构设计，挡边直径比卷筒芯轴大120mm，能够容纳直径15mm以内的线缆缠绕长度不低于150米，卷筒表面做了防滑磨砂处理，避免线缆缠绕时出现打滑叠压的问题，卷筒侧边设置了锁止插销，在非作业状态下可以固定卷筒位置，防止转运过程中线缆松脱散落。驾驶室部分做了简化设计，仅保留站立操作的扶手与操控拨杆位置，没有设置封闭座舱，进一步压缩了整车的外形尺寸，操作人员可以站在车辆侧方操控行进方向，也可以在短距离移动时站在车体踏板上跟随车辆移动，适配零散作业时频繁启停、调整位置的操作习惯。底盘下方的行走轮采用橡胶实心轮结构，轮面宽度40mm，既能够在硬化水泥路面平稳行驶，也可以在压实的土路、碎石路面通行，不会出现陷轮、打滑的问题，前轮设置了转向联动结构，操控扶手的转动角度与前轮转向角度做1:1匹配，转向虚位控制在5度以内，操作人员可以精准控制车辆的行进路线，精准对准线缆布设的路径，减少后续线缆整理的工作量。

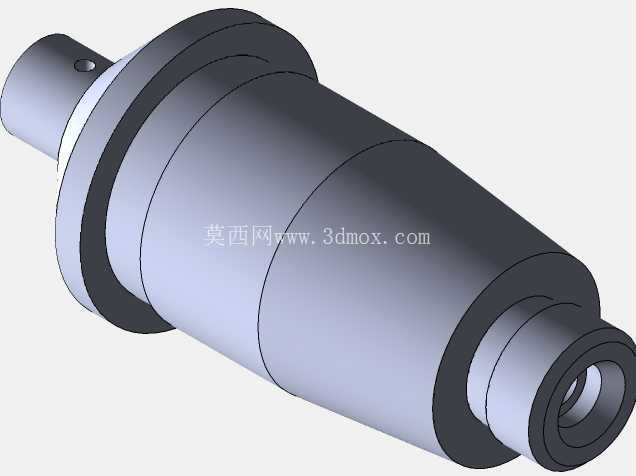

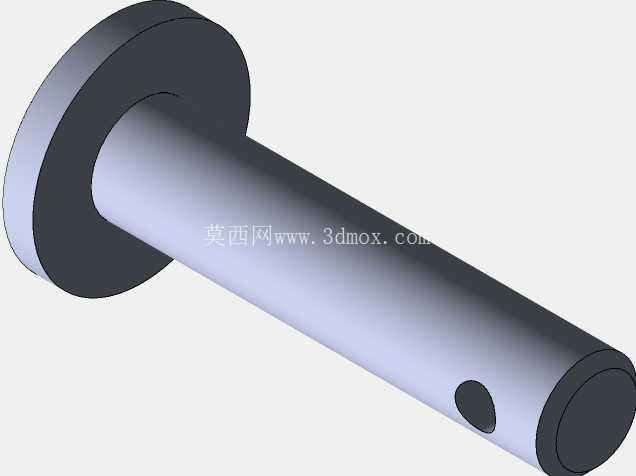

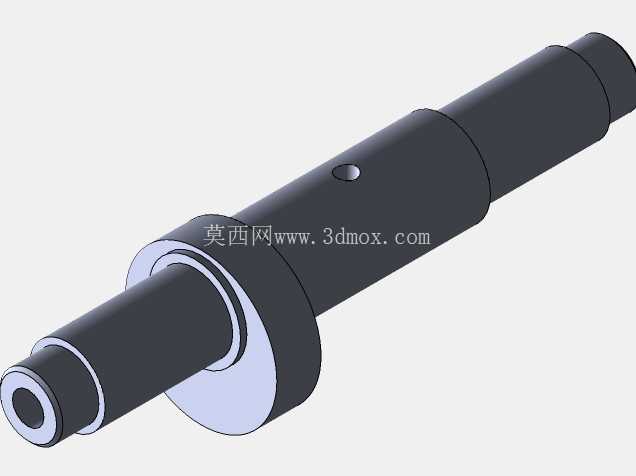

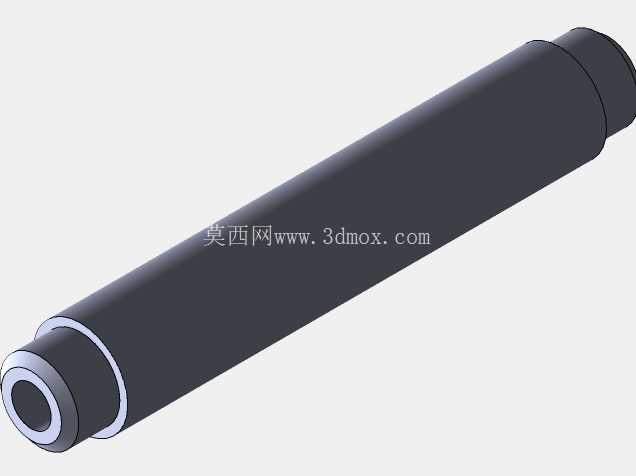

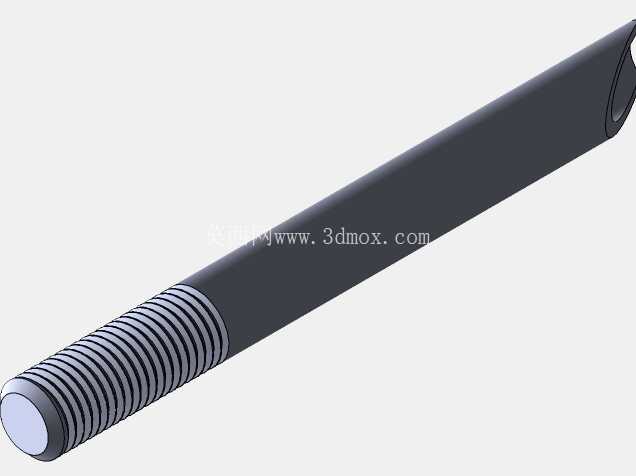

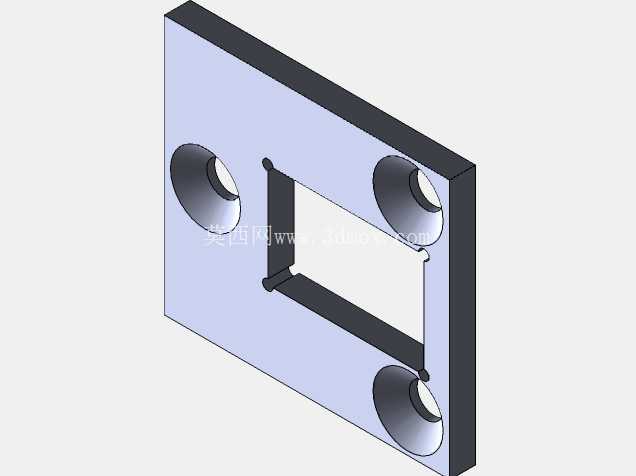

　　车身侧面的传动齿轮组外侧预留了安全防护罩的安装位，三维建模时已经匹配了防护罩的安装孔位，实际生产时可以加装薄钢板防护罩，避免作业过程中衣物、线缆碎屑卷入齿轮啮合区域造成安全隐患。整车的结构件大部分采用型材焊接的设计思路，车架主体用40*40的方管拼接成型，不需要复杂的铸造件，加工难度低，普通的机加工车间就可以完成生产制造，后期维护时更换零部件也十分便捷。从安装边界来看，整车的最高点距离地面不超过1.4米，能够在高度2米以下的有限空间内作业，比如厂区管廊下方、设备夹层区域，都可以顺利通行完成线缆收放作业，卷筒的安装轴采用快拆结构设计，当一卷线缆收卷完成后，可以快速拆下转轴更换空卷筒，不需要复杂的拆装工具，单人即可完成卷筒更换操作，提升连续作业的效率。

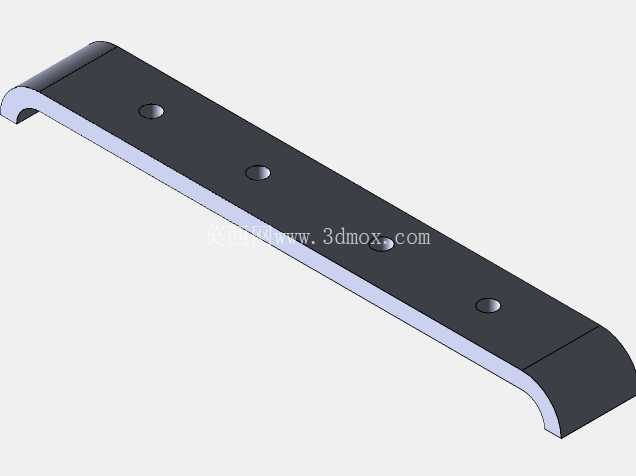

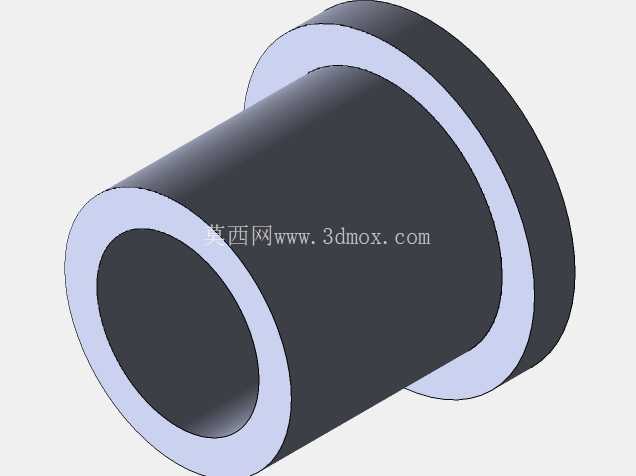

　　在实际作业场景中，这款小车还可以通过更换卷筒表面的衬套，适配不同直径的绳索、软管收放需求，比如工地临时供水软管、设备检修用的牵引绳索，都可以通过调整卷筒的缠绕间隙实现稳定收放，不需要对整车结构做大幅改动，拓展了设备的适用范围。建模过程中对所有齿轮的啮合间隙做了运动仿真验证，确保车辆行进速度与卷筒转动线速度匹配，不会出现线缆拉扯过紧断裂或者收卷过松叠压的问题，轮轴的承载能力也做了受力校核，满载线缆状态下整车重量不超过200kg，轮轴的弯曲变形量控制在0.2mm以内，长期使用不会出现轮轴变形、行驶跑偏的问题。车身前部设置了简易的保险杠结构，采用角钢弯折成型，既可以在碰撞时保护前部的传动结构，也可以作为临时的线缆导向架，收线时将线缆搭在保险杠上的导向槽内，能够保证线缆整齐排列在卷筒上，不会出现乱层的问题。
