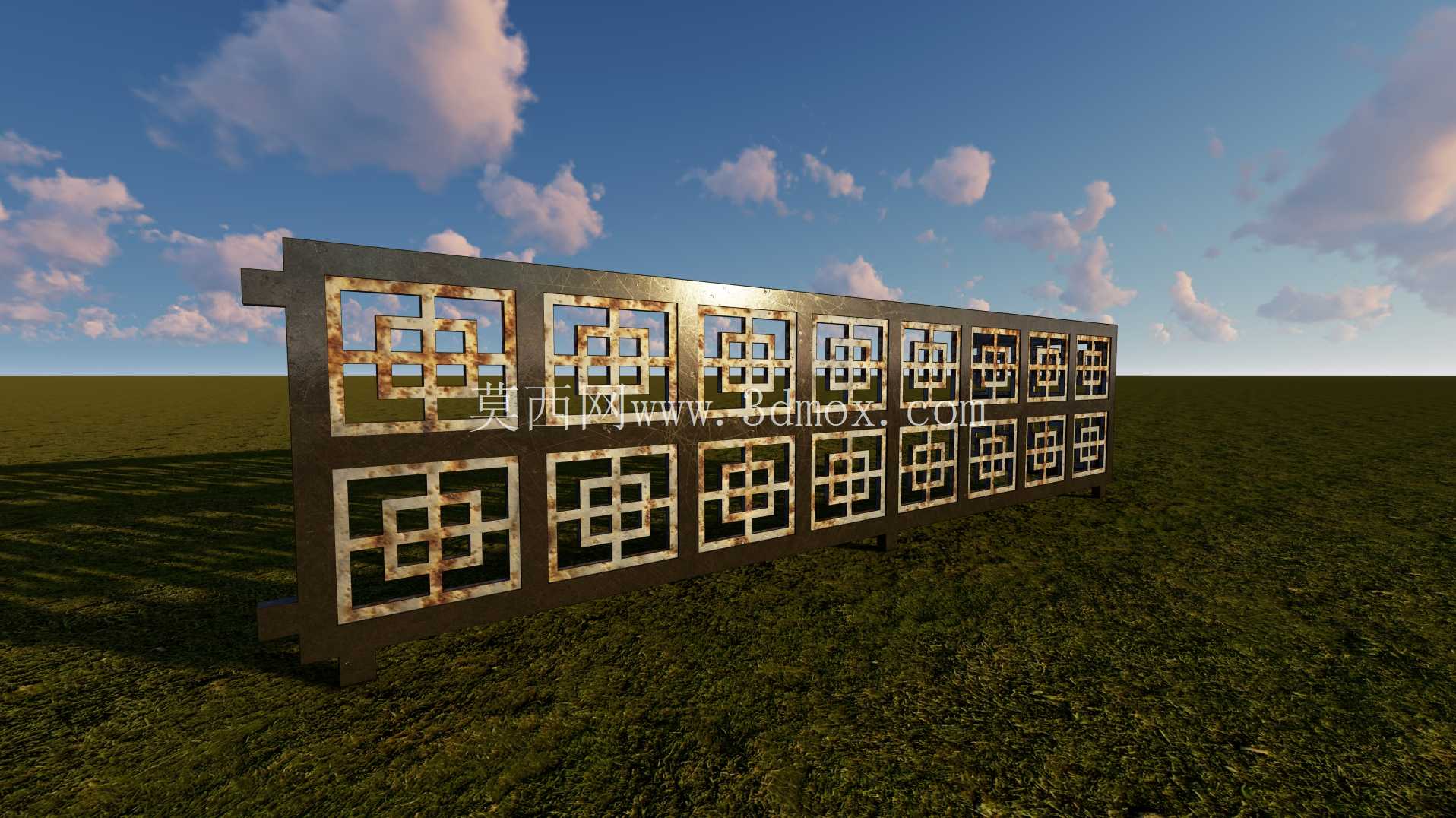

中式回纹L型户外露台钢格栅烤架

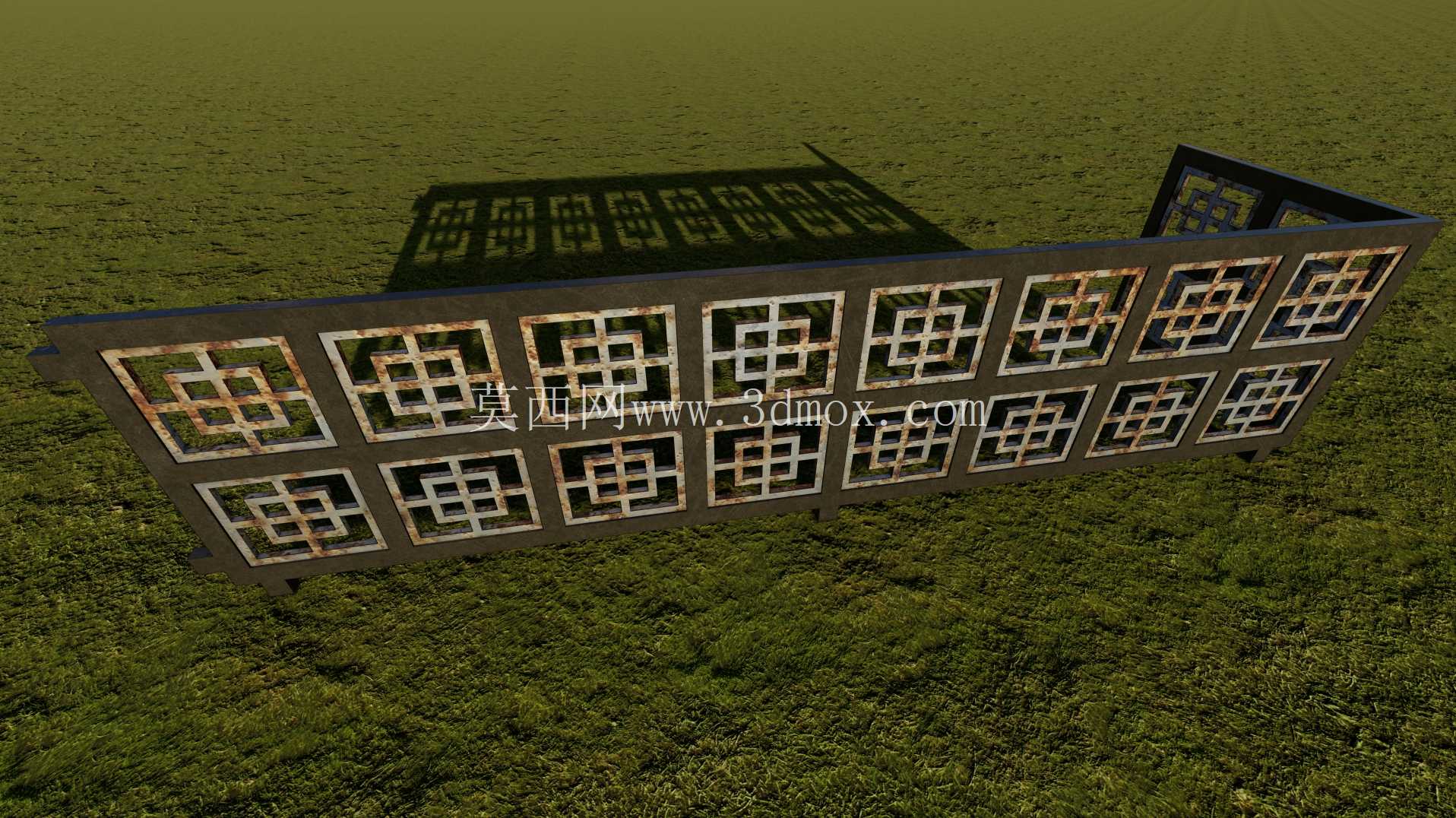

　　做户外露台配套结构设计快十年，这类带装饰属性的钢格栅烤架其实是近两年私家庭院、商业外摆项目里需求涨得很快的品类，很多人一开始以为它只是个装饰围挡，实际落地的时候要兼顾的功能点比普通工业钢格栅多太多。先从安装边界说，常规露台做抬高式烧烤区的时候，L型的结构刚好适配90度的露台转角，不用额外做切角拼接，单段的长度可以根据露台外沿尺寸做模数化调整，常规做的话单段长度控制在1.2米到2.4米之间，高度统一做0.9米，刚好符合户外防护栏杆的安全高度要求，底部的支撑脚预留10公分的调节余量，应对露台地面找平时的高差，不用现场切割支脚，安装的时候直接打膨胀螺栓固定在露台结构层上就行，不会破坏原有防水层。

　　很多设计师一开始容易忽略它的承重要求，以为只是围挡，实际上户外使用的时候，经常会有人倚靠，甚至偶尔会放置临时的餐盘、烧烤工具，所以主框架用的是40*40的方管做骨架，格栅部分的扁钢间距控制在10公分，既不会卡到小朋友的脚，也能保证视线通透，不会像实心围挡那样把露台的景观挡住。这次做的回纹格栅样式，不是单纯为了好看，中式回纹的连续结构本身就相当于给格栅面加了斜向的加强筋，比普通直条格栅的抗侧向冲击能力高30%左右，不用额外加斜撑就能满足防护的受力要求，而且镂空的结构风阻小，沿海地区或者高层露台用的时候，不会因为强风产生太大的水平推力，降低固定点的受力负荷。

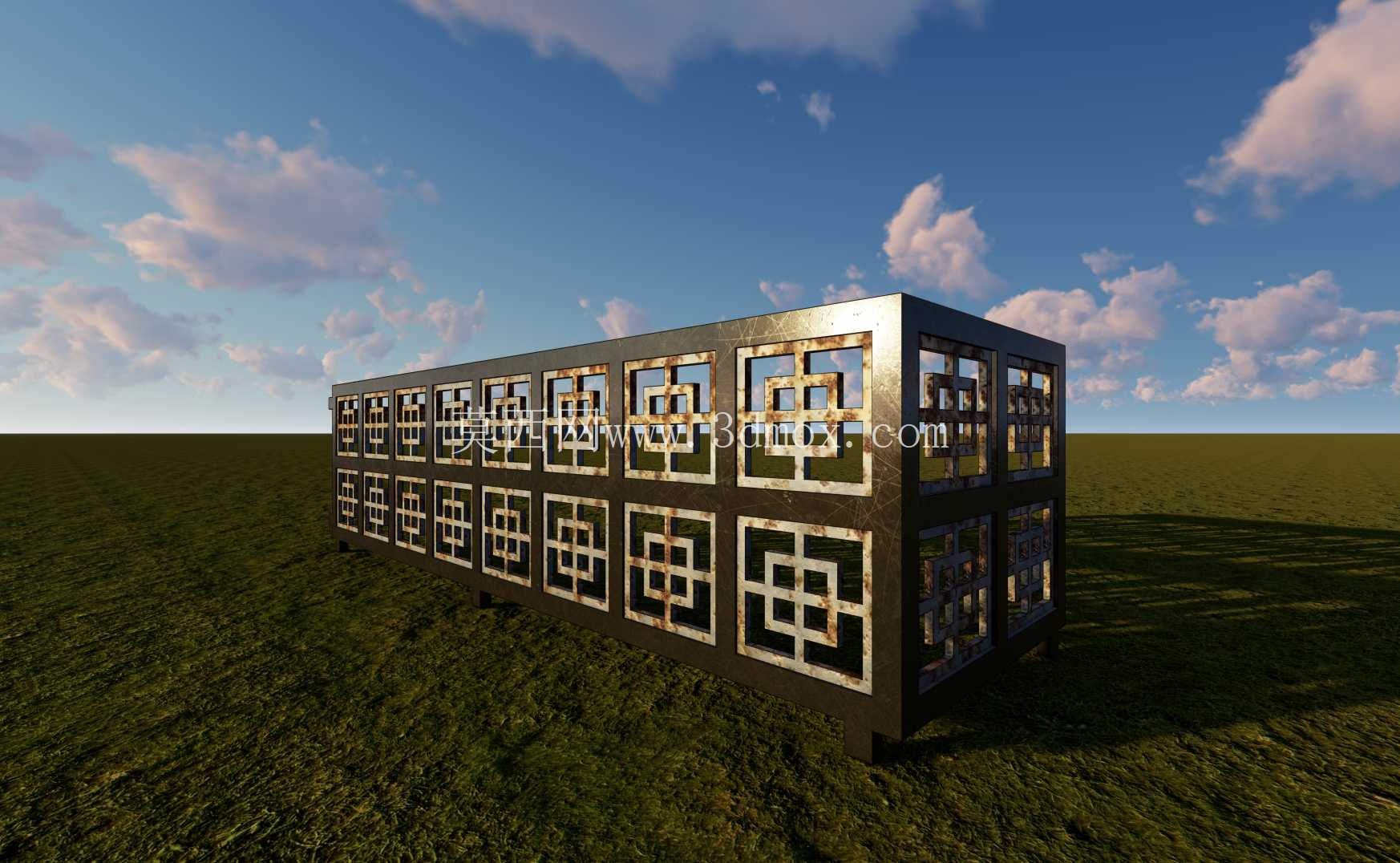

　　实际使用场景里，这个构件是围合在嵌入式烧烤台的外侧，一方面是把烧烤台的结构框架遮挡住，避免客人看到内部的管线、炭盆结构，另一方面格栅的镂空结构不会阻隔烧烤区的散热，夏天使用的时候，热量可以快速从格栅缝隙散出去，不会像实心围挡那样把热量闷在烧烤区里，导致周边台面温度过高烫到人。表面做的是做旧锈化处理，不是普通的喷漆，是做的耐候钢表面稳定锈层处理，前期做固锈之后，后期不会继续锈穿掉锈水，不用每年刷漆维护，户外用个十来年表面质感只会越来越温润，和露台的木质地板、绿植环境能很好融合，不会像亮面不锈钢那样显得突兀。

　　建模的时候特意把回纹的拼接处做了满焊的工艺预留，所有的焊缝都留在格栅背面，正面看不到焊疤，安装的时候相邻两段的拼接处做了插销式的定位结构，现场安装不用反复对齐，插进去之后打一颗固定螺丝就行，安装效率比普通焊接护栏快一倍。另外考虑到烧烤区经常会有油污溅到，格栅的所有杆件都做了R2的圆角处理，没有尖锐的直角，擦拭的时候不会刮破抹布，也不会磕碰到过往的人，底部和地面接触的位置特意加了尼龙垫片，避免金属和地砖硬接触，长期使用不会磨花露台的石材地面，也能减少热胀冷缩产生的异响。

　　之前做过几个同类型的项目，一开始用普通直条格栅，甲方总觉得太工业化，和庭院的中式风格不搭，后来换成这种回纹样式的L型格栅，既满足了防护、围挡的功能需求，装饰性也跟上了，而且因为是标准化的模块设计，成本比定制的雕刻护栏低很多，后期如果有损坏，直接更换对应的单块格栅板就行，不用整段拆除。设计的时候特意把格栅的通透率控制在60%左右，坐在露台外面看，不会完全挡住烧烤区的操作，也不会把内部的杂乱完全暴露出来，光影打在地面上的时候，回纹的影子会落在地板上，下午阳光斜照的时候氛围感很强，这也是普通实心围挡做不到的效果。

　　从结构受力的角度算过，每米的侧向受力可以达到1KN，完全满足民用建筑防护栏杆的受力要求，成年人正常倚靠完全不会变形，格栅的杆件厚度用的是2mm的耐候钢，不用做太厚，不然会显得笨重，失去通透感，也不能太薄，不然焊接的时候容易焊穿，后期使用也容易变形。L型的转角位置做了整根的方管立柱，不是两段拼接的，所以转角处的强度最高，不会因为长期受力出现开焊变形的问题，立柱底部的固定钢板做了10mm厚，打四颗膨胀螺栓固定，完全可以承受整体的受力。
