分体式法兰型轴承端盖结构设计

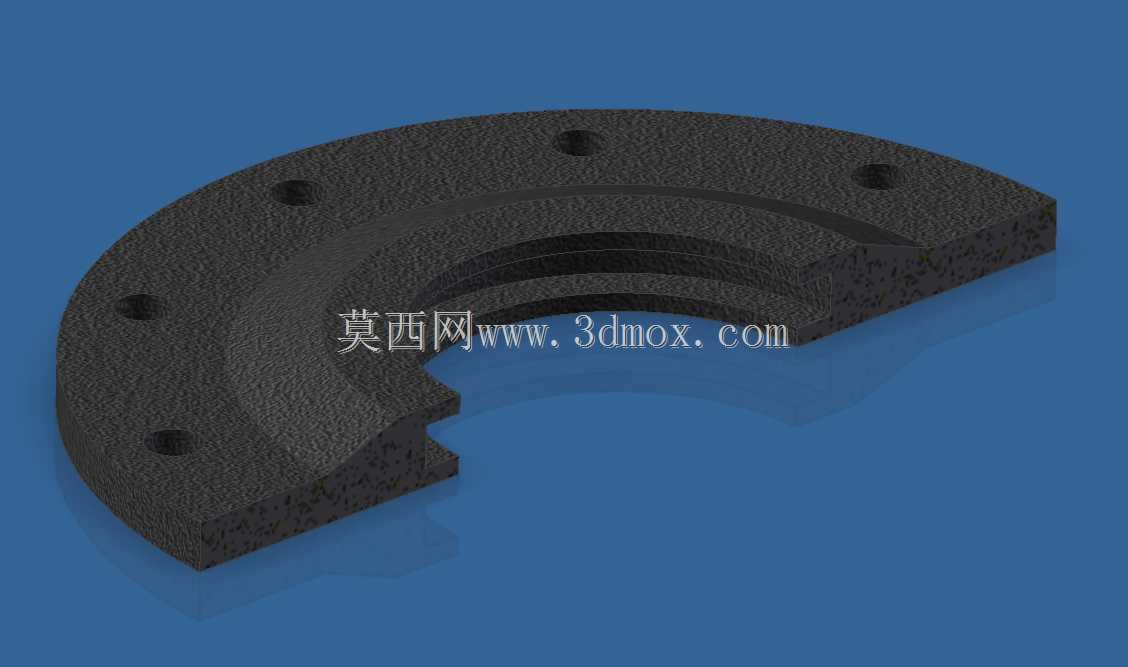

　　在旋转类动力设备的轴系装配环节，轴承端盖是直接决定轴承运行稳定性、腔体密封可靠性的核心配套零件，这款分体式结构的轴承盖，主要适配交流稳压器等带旋转支撑结构的电工类设备的轴端装配需求，也可通用于同安装尺寸的中小型减速机、电机输出端、轻载传动轴系的端部限位场景。从实际装配逻辑来看，这类分体式轴承盖不需要在轴系整体预装时提前套入轴件，可在轴承完成压装、轴上其他零件全部装配到位后，再从端部完成固定安装，大幅降低了设备后期维护拆解的难度——尤其是针对需要频繁调整轴承预紧力、更换轴端密封件的运维场景，不需要将整根轴从设备腔体中抽出，仅拆卸端盖即可完成相关操作，能有效缩短设备停机维护的时长。

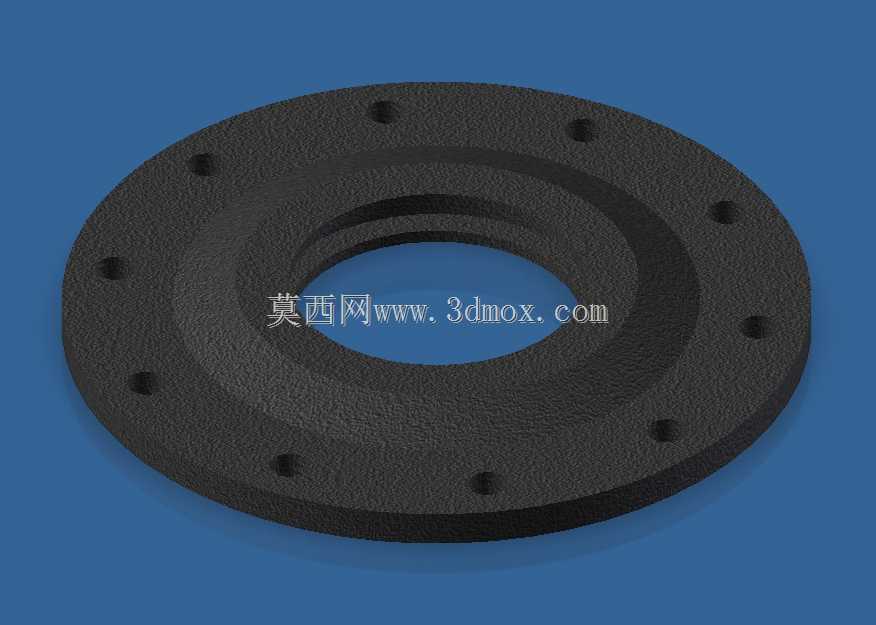

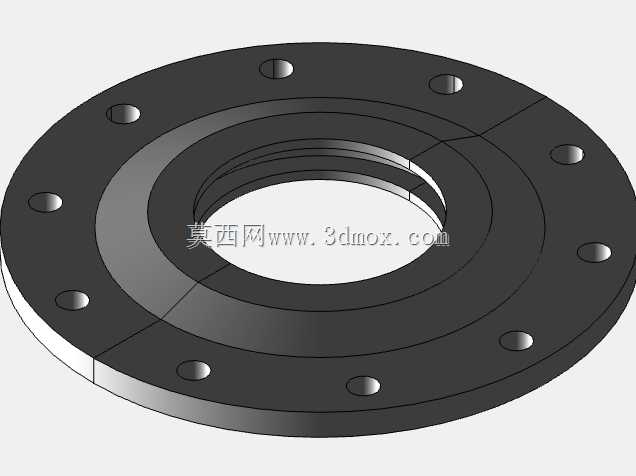

　　从结构设计层面看，这款轴承盖采用圆盘式法兰布局，主体为带中心通孔的环形结构，中心孔的尺寸匹配对应轴径的密封件安装需求，可容纳骨架油封、毡圈等标准密封元件，避免腔体内部的润滑脂泄漏，同时阻挡外部的粉尘、水汽进入轴承安装腔，延长轴承的润滑维护周期。法兰端面上沿圆周均匀分布的通孔为安装固定孔，孔位的分度圆直径、孔径大小严格匹配对应设备腔体的安装螺纹孔位置，安装时通过螺栓将端盖压紧在腔体端面，端盖与腔体接触的端面加工有较高的平面度要求，保证结合面的密封性能，避免出现渗漏问题。端盖朝向轴承的一侧设计有环形凸台，凸台的外径与轴承外圈的内径尺寸适配，装配时凸台可顶住轴承外圈的端面，实现轴承的轴向限位，控制轴系的轴向窜动量，保证轴系旋转时的同轴度精度，避免轴承因轴向窜动出现偏磨、发热等异常工况。

　　设计这类分体式轴承盖时，首先需要明确适配轴承的型号参数，确认轴承外圈的外径、宽度尺寸，以此确定端盖内侧凸台的直径与凸出高度，保证凸台能可靠顶住轴承外圈且不会与轴承保持架、滚动体发生干涉；其次要匹配设备腔体的安装接口尺寸，确认安装孔的数量、分度圆直径、孔径，保证端盖能顺利与腔体完成装配，不会出现孔位错位无法安装的问题；中心通孔的尺寸需要根据所选密封件的标准尺寸确定，既要保证轴件旋转时不会与孔壁发生摩擦，也要给密封件留出足够的安装压缩量，保证密封效果。从安装边界来看，这类端盖的整体外径略大于安装孔的分度圆直径，安装后突出腔体端面的厚度较小，不会占用过多的轴端外部空间，适合安装空间紧凑的电工类设备、小型传动设备使用；端盖的材质一般选用铸铁或者硬质铝合金，铸铁材质的端盖刚性更好，适合有一定振动的传动场景，铝合金材质的端盖重量更轻，适合对设备整体重量有要求的便携类、移动类设备。

　　在实际应用中，这类轴承盖除了起到轴向固定轴承、密封腔体的作用外，部分场景下还可通过在端盖上加装调整垫片的方式，调整轴承的预紧间隙——装配时通过增减端盖与腔体结合面之间的垫片厚度，改变端盖对轴承外圈的压紧量，从而将轴承的游隙调整到合理区间，保证轴承在合适的预紧状态下运行，降低运行噪音，提升轴承的承载能力与使用寿命。针对不同的使用场景，端盖的表面处理也会有相应调整，在潮湿、有腐蚀性介质的使用环境下，会对端盖表面做镀锌、喷塑等防锈处理，避免端盖生锈后锈屑进入轴承腔或者密封面，影响密封效果与轴承运行状态；在常规室内使用的设备中，仅做常规的去毛刺、发黑处理即可满足使用需求。需要注意的是，这类分体式端盖安装时需要按对角顺序逐步拧紧固定螺栓，避免因单侧受力过大导致端盖变形，出现密封面贴合不严、凸台与轴承外圈接触偏斜的问题，进而导致轴系旋转阻力增大、密封失效等故障。
