水处理控制用嵌入式安装壳体结构设计

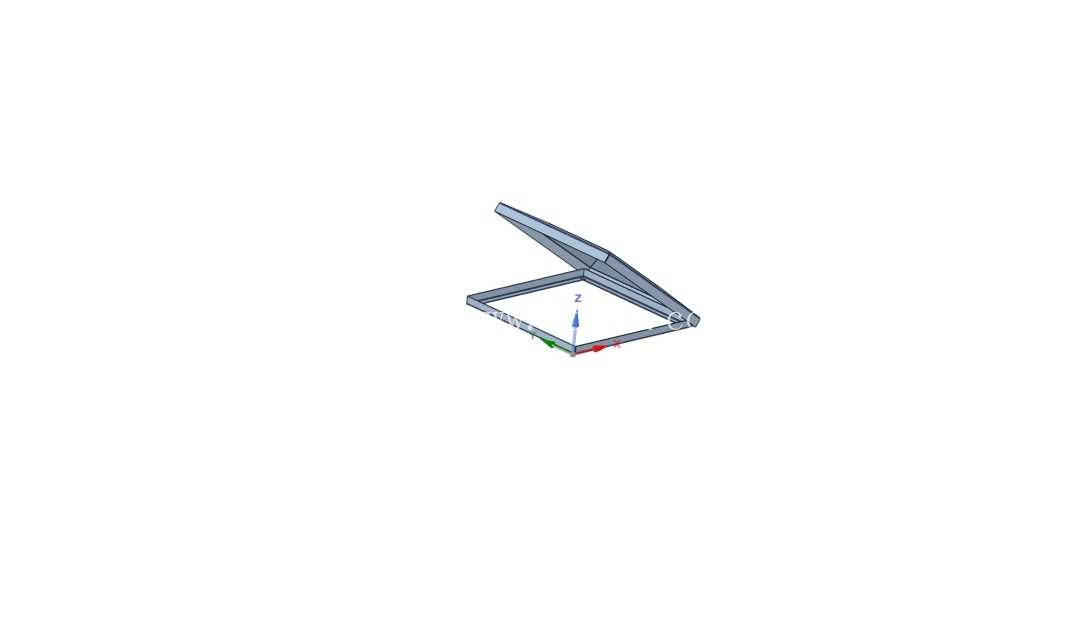

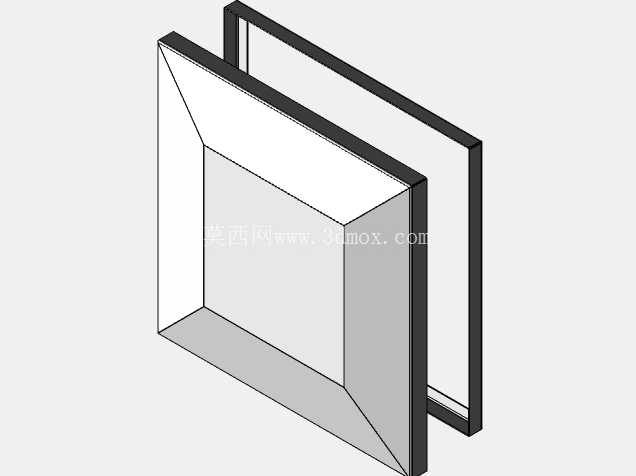

　　从结构形态来看，该壳体采用双层嵌套式的钣金折弯设计，外层为安装贴合边框，折弯边预留了和设备面板贴合的密封压边空间，安装时可以在边框和设备面板之间加装三元乙丙密封胶条，阻挡水处理车间内的水汽、腐蚀性飞沫进入壳体内部，适配现场高湿度、偶尔有药剂飞溅的使用环境；内层为元器件容纳腔，腔体深度按照常规小型控制模块的安装尺寸预留，内部可以直接固定导轨式接线端子、小型信号转换模块、本地操作按钮的安装座，腔体的边角处做了45度斜角折弯过渡，既可以提升钣金壳体的整体结构刚度，避免薄板材焊接或拼接后出现的板面变形问题，也能减少内部走线时的尖锐边角划伤线缆绝缘层的风险。在工业水处理电控系统的现场部署中，这类嵌入式控制壳体是承载核心控制回路、信号采集模块的关键结构件，多数应用场景集中在车间纯水制备站、污水就地处理单元、循环水旁滤装置的现场操作端，需要直接嵌入设备的立面护板内，和现场管路、动力柜体形成一体化的布局，避免外置控制盒突出安装面带来的磕碰、积尘问题，同时方便操作人员在设备巡检时直接完成参数调整、状态查看操作。

　　设计过程中优先考虑了现场安装的便捷性，外层边框的外轮廓尺寸比内层腔体的单边尺寸宽出20mm，形成一圈均匀的安装压边，安装时只需要在设备立面护板上开出和内层腔体轮廓匹配的方孔，将腔体从外侧嵌入孔内，压边自然贴合在护板外表面，再从护板内侧用卡扣或者自攻螺丝从腔体侧壁的预留安装孔锁紧，不需要额外制作安装支架，大幅减少现场安装的加工工作量。壳体的后侧预留了敞开式的走线空间，和设备内部的布线腔直接连通，动力线、信号线可以直接从后侧进入壳体内和元器件连接，不需要在壳体上额外开走线孔，适配不同项目的走线方向需求，同时后侧的双层边框结构可以在嵌入后和设备内部的加强筋形成配合，提升整个安装节点的结构强度，避免人员按压操作面板时出现壳体下陷、松动的问题。

　　从实际使用的角度出发，这类壳体的表面处理采用静电喷塑工艺，颜色选用浅灰色和黑色搭配的方案，浅灰色的腔体部分不容易在长期使用中显出水渍、灰尘附着的痕迹，黑色的边框部分可以和设备的整体外装风格形成统一，同时喷塑层的耐刮擦、耐腐蚀性能可以满足水处理车间的日常清洁需求，日常用带弱腐蚀性的消毒剂擦拭表面也不会出现涂层脱落、变色的问题。结构设计时特意规避了复杂的曲面造型，全部采用直线折弯的钣金工艺成型，所有折弯边的折弯半径按照1.5mm板材的工艺要求设置为0.8倍板厚，不需要开模即可通过常规数控折弯设备加工完成，加工过程中废料少、成型精度容易控制，单批次加工的尺寸一致性可以控制在0.2mm以内，完全满足嵌入式安装的配合公差要求，不会出现安装孔位错位、嵌入后缝隙不均匀的问题。

　　壳体内部没有设置多余的分隔筋位，给不同项目的元器件布局留出了足够的调整空间，设计人员可以根据具体项目的控制需求，在腔体内灵活布置不同数量的端子、模块或者小型显示屏，不需要对壳体结构做二次修改，适配多规格水处理控制单元的通用化安装需求，减少非标结构件的重复设计工作量。在安装边界的考量上，内层腔体的侧壁距离外层边框的距离经过反复核算，既保证嵌入后压边有足够的受力面积，不会因为长期受力出现变形，也避免压边过宽占用设备面板过多的可用空间，给面板上的其他仪表、按钮安装留出足够的布局余量；同时腔体的深度尺寸控制在常规薄型控制模块的安装范围内，不会因为腔体过深突出到设备内部，和设备内部的管路、阀件产生安装干涉，也不会因为腔体过浅导致元器件无法完全容纳、盖板无法正常闭合。
