平开式加厚合页铰链结构设计

　　日常做设备护罩、小型机柜、室内平开隔断的结构设计时，铰接部位的选型往往是容易被忽略的细节，很多新手设计师会直接调用标准件库的合页模型，忽略实际安装边界与载荷匹配，最后出现安装干涉、开合卡滞甚至页片变形的问题。这款铰链的结构设计，是针对常规室内平开门、设备侧开检修门、小型机柜防护门的使用场景做的优化，没有采用超薄页片的轻量化设计，整体页片厚度做了加强，适配15-25kg区间的门体载荷，日常开合频次下不会出现页片弯折、转轴松旷的问题。

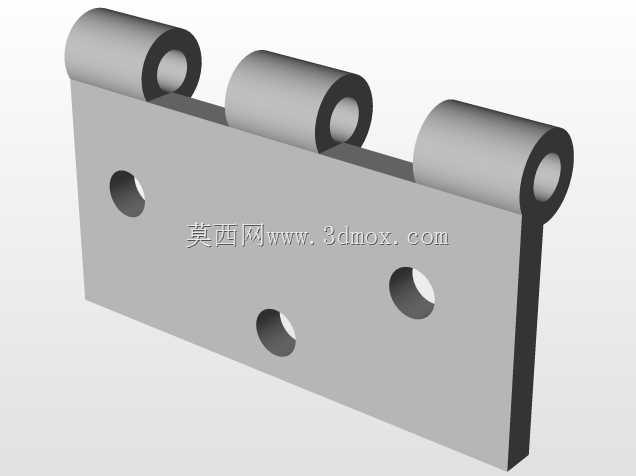

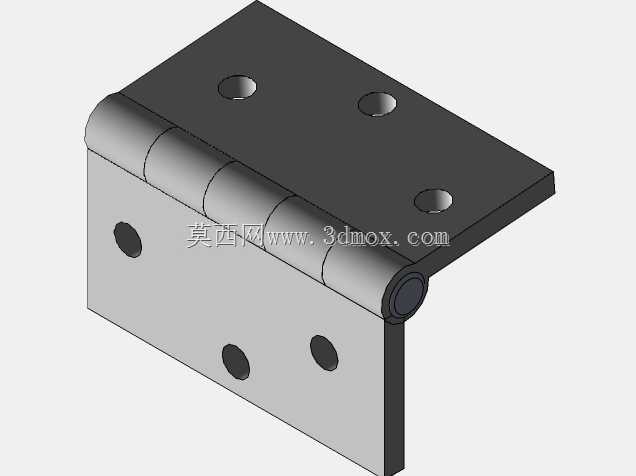

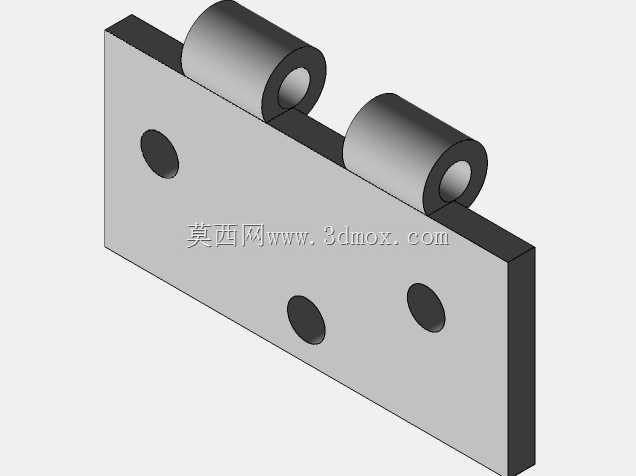

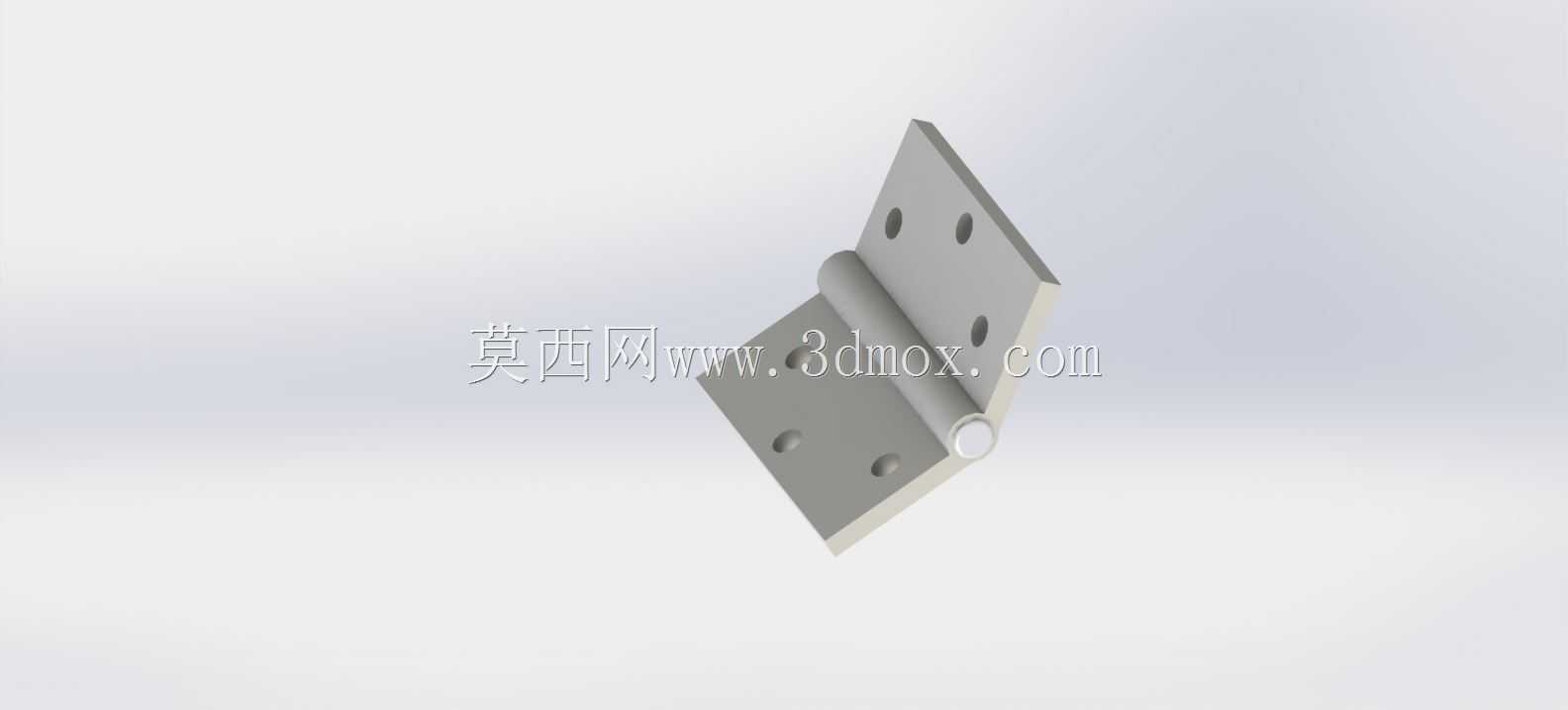

　　从结构细节来看，两个页片分别对应固定侧与活动侧，固定侧页片设计了三个沉头安装孔，孔位排布沿页片长度方向均匀分布，沉头深度适配常规十字沉头螺丝的头部尺寸，安装后螺丝头部不会突出页片表面，避免门体开合时螺丝剐蹭门框或相邻构件；活动侧页片同样设置三个安装孔，孔位与固定侧孔位在合页闭合状态下无重叠错位，安装时可以分别从两侧拧入螺丝，不会出现螺丝干涉的问题。中间的铰接卷筒采用多段式卷圆结构，相比整段通长卷筒，这种分段卷圆的工艺性更好，冲压成型时的材料变形更均匀，卷筒的圆度更容易控制，穿入转轴后同轴度偏差更小，开合时的阻尼感更均匀，不会出现局部卡滞的问题。转轴端部做了翻边铆接处理，装配后转轴不会从卷筒中脱出，不需要额外加装卡簧或者端盖，减少了装配零件数量，也降低了后期维护时零件脱落丢失的风险。

　　做安装边界校核的时候要注意，这款铰链的卷筒直径决定了门体开合时的转动半径，安装时需要在门框与门体的结合处预留对应的间隙，常规安装状态下，页片与门框、门体的贴合面需要完全贴合，不能出现悬空翘边的情况，否则螺丝拧紧后页片会产生内应力，长期使用容易出现应力开裂。如果是用在有防水要求的户外机柜上，还可以在页片与安装面之间加装薄橡胶垫片，既可以填补安装面的平面度误差，也能起到密封防水的作用，避免安装缝隙处进水锈蚀。

　　从设计思路上来说，这款铰链没有做复杂的缓冲、自锁结构，就是针对最通用的平开铰接需求做的可靠设计，没有多余的功能冗余，零件加工只需要冲压、卷圆、铆接三道核心工序，量产时的加工成本低，品控容易把握。建模的时候需要注意卷圆部位的相切约束，很多新手建模时会把卷筒和页片的连接部位做成直角衔接，实际冲压时这个位置会有自然的圆角过渡，如果建模时忽略这个工艺圆角，后续出工程图加工时，模具会出现应力集中的问题，冲压出来的零件容易在转角处开裂。另外安装孔的位置尺寸需要严格对应公差要求，孔位偏差超过0.2mm就会出现安装时螺丝对不上孔的问题，批量安装时的效率会大幅降低。

　　实际选型应用时，要根据门体的重量、开合角度、使用环境来匹配对应的表面处理，如果是室内干燥环境使用，常规镀锌处理就可以满足防锈需求；如果是潮湿环境或者户外使用，就需要做304不锈钢材质或者喷塑处理，避免长期使用出现锈蚀导致开合卡滞。这款铰链的最大开合角度可以达到180度，安装时如果门体侧面没有突出的构件阻挡，完全可以将门体完全打开贴合到固定侧的墙面或者柜体侧面，方便设备检修或者门体完全开启时的通行需求。相比隐藏式铰链，这种明装铰链的安装难度更低，不需要在门体或者门框上开深槽，只需要在安装面划线定位后钻孔拧螺丝即可，现场安装的容错率更高，即使是没有丰富安装经验的作业人员，也能快速完成安装调试，不需要复杂的调校步骤。
