电源变压器用弧形插孔安装固定支架

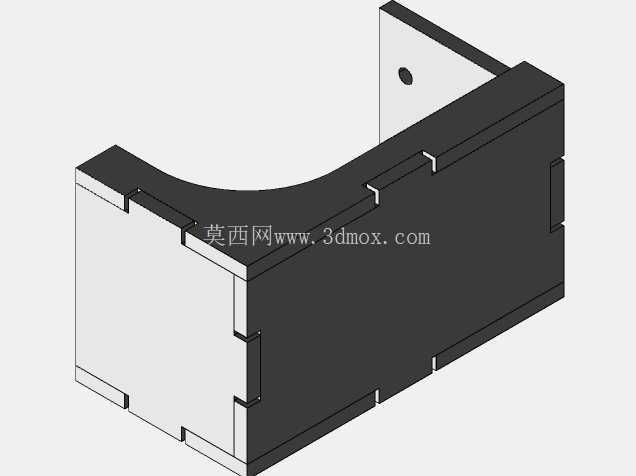

　　在低压配电、工业控制设备的电源回路搭建环节，变压器的安装稳固性直接决定了整套供电单元的运行可靠性，尤其是小功率电源变压器，常因安装支架的结构设计缺陷，在设备运输震动、长期运行热胀冷缩的工况下出现移位、接线端受力松脱的问题，这类插孔支架正是针对这类场景开发的专用固定结构。从实际使用场景来看，这类支架多用于柜内安装的开放式电源变压器，适配变压器本体的弧形轮廓做了贴合式的承托设计，区别于传统平直托板的点接触支撑，弧形承托面能够和变压器的环形/柱形外壳形成面接触，均匀分散变压器自身重量，避免局部应力集中导致的支架变形或者变压器外壳压损。

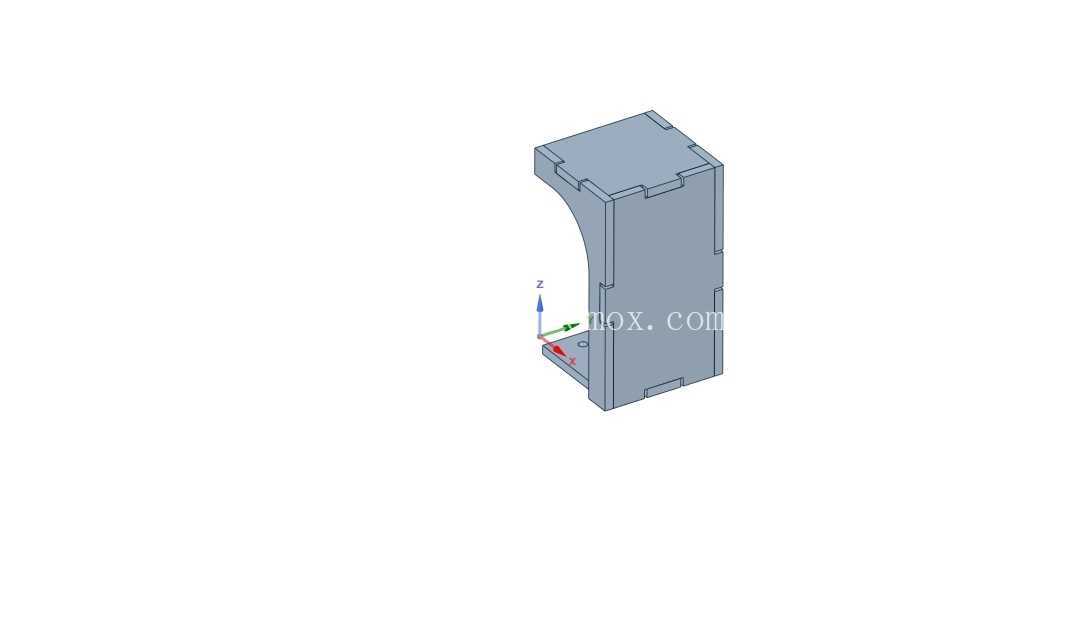

　　支架侧边的立式翻边是核心的安装定位结构，翻边上预制的定位圆孔可以直接和柜体内的安装立柱、设备内壁的预留螺孔对齐，不需要额外做打孔对位，安装时只需要先将支架通过侧边孔位固定在安装基准面上，再把变压器卡入弧形承托槽内，通过支架上预留的卡槽结构完成变压器的周向限位，不需要额外做捆扎或者多点焊接固定，能大幅缩减柜内装配的工时。从设计思路层面拆解，这款支架采用了单边支撑+侧边限位的结构逻辑，没有做全包围式的框体结构，一方面是为了给变压器的接线端预留足够的接线操作空间，避免支架遮挡接线端子导致的接线困难，另一方面开放式的结构也能给变压器运行时的散热留出足够的空气流通通道，避免全封闭支架导致的热量聚积，影响变压器的负载能力和使用寿命。

　　支架边缘做的折边卡扣结构，是为了适配不同外径公差的变压器本体，卡扣的微量形变能力可以补偿变压器外壳的尺寸公差，保证不同批次的同规格变压器都能稳固卡入支架，不会出现间隙过大导致的晃动，或者过盈量太大导致的装配困难。在安装边界的尺寸设计上，支架的弧形承托面的曲率半径完全匹配对应规格电源变压器的外壳半径，承托深度覆盖变压器本体直径的三分之一，既保证足够的包裹限位能力，又不会因为承托过深导致变压器装入、取出维护时的操作不便；侧边翻边的高度控制在刚好避让变压器接线端子的位置，翻边上的安装孔中心到承托面的垂直距离，经过精准计算，保证支架固定完成后，变压器的中心高度和柜内母排、接线端子的高度齐平，减少接线时的线缆弯折角度，降低线缆接线端的应力。

　　支架的壁厚选择兼顾了结构强度和材料成本，在承托变压器满载重量的工况下，支架的最大形变量控制在0.2mm以内，不会因为长期承重出现下弯变形，同时材料用量控制在最低水平，适配批量生产的成本控制需求。在实际的设备运维场景中，这种支架的开放式结构也方便运维人员直接观察变压器本体的外观状态，不需要拆卸支架就能检查变压器是否有过热变色、接线松脱的问题，降低后期运维的操作难度。区别于通用的L型安装角码，这款支架的弧形承托结构是专门针对电源变压器的外形做的定制化设计，不需要现场对通用角码进行切割、弯折改造，装配一致性更好，适合批量电气设备的生产线装配使用，能够有效提升电源模块的装配效率和长期运行可靠性。
