75×36×2规格六孔平开合页结构设计

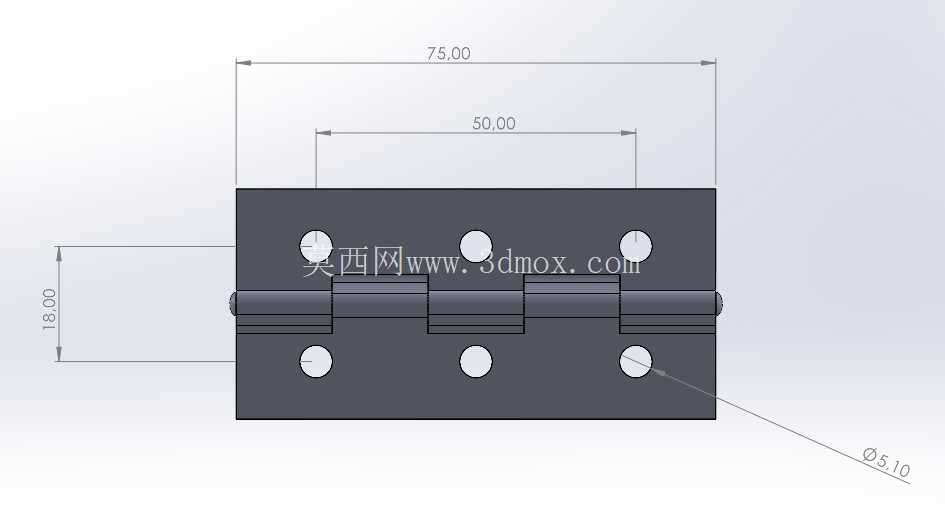

　　日常做设备防护门、小型机柜、轻质隔断的结构选型时，这类薄型平开合页的出镜率一直很高，很多刚入行的结构设计师容易忽略合页的安装边界校核，最后现场装完出现门体剐蹭、开合卡滞、螺钉露头干涉的问题，其实在建模阶段把每个配合面的公差、安装余量算清楚，就能规避九成以上的现场装配问题。这款合页的单片页片厚度控制在2毫米，整体展开后的页片长度为75毫米，展开宽度为36毫米，属于小载荷铰接场景的常用规格，单组合页的额定静载荷大概在8公斤以内，适合用在1.5毫米以下冷轧钢板做的电气柜门、铝型材框架的亚克力防护门、木质小型储物柜门这类场景，不适合用在重型防火门、大尺寸工业设备检修门这类载荷偏大的位置，选型时如果门体宽度超过600毫米，建议单扇门搭配3个同规格合页均布载荷，避免长期开合后页片出现塑性变形。

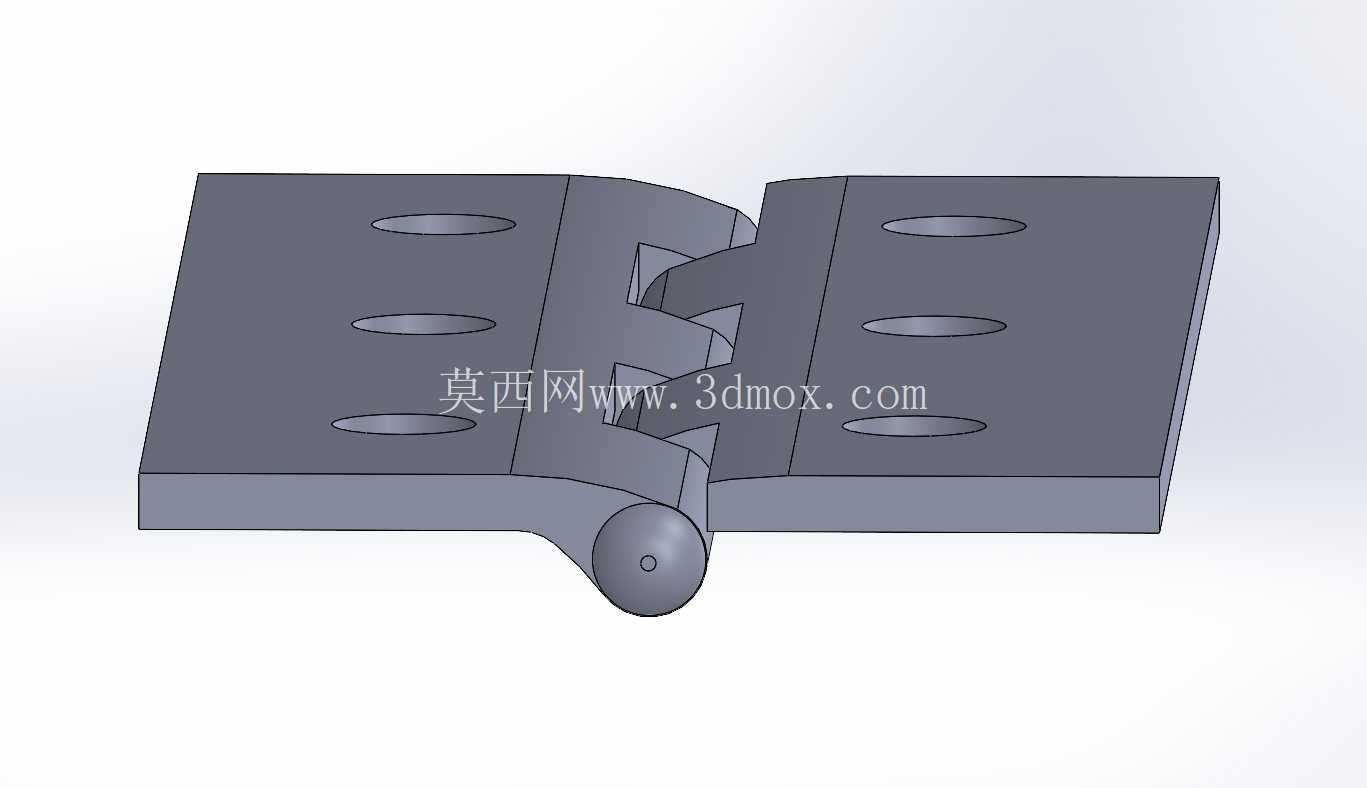

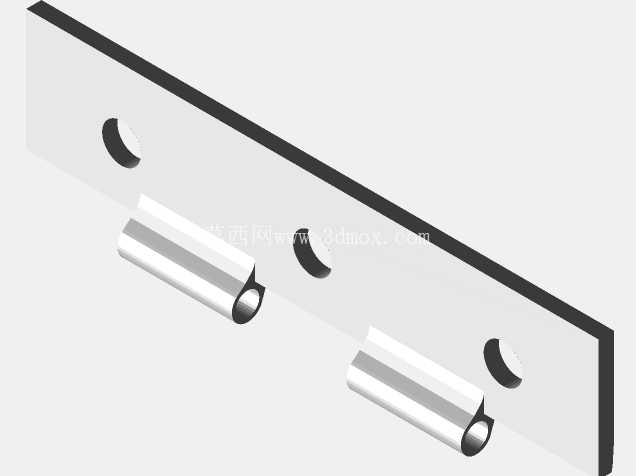

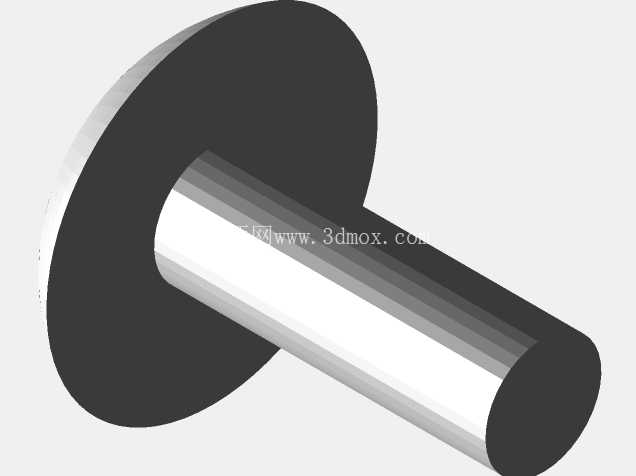

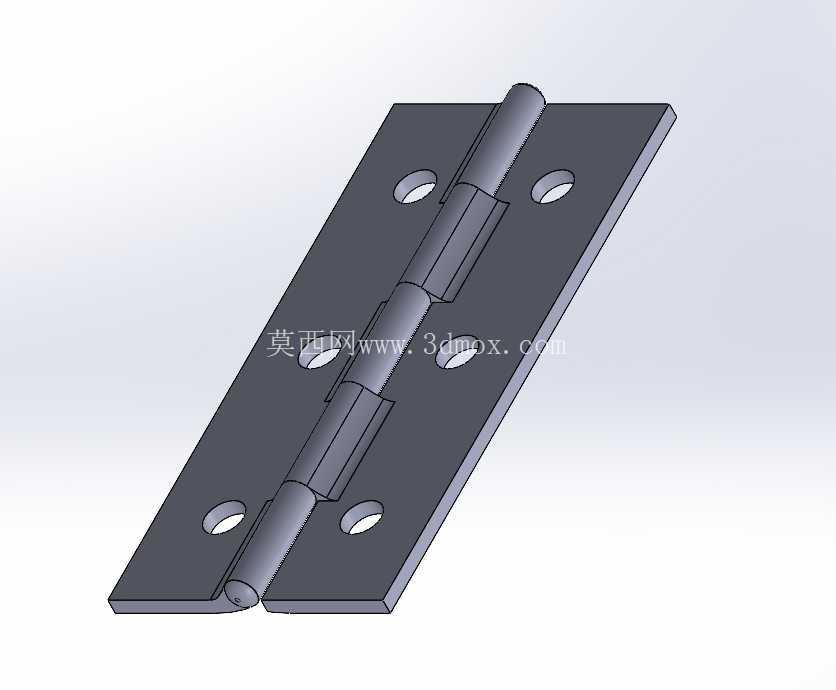

　　从结构设计逻辑来看，这款合页采用的是对称双页片配通长卷制轴套的结构，中间的销轴贯穿整个卷边长度，和分段式卷边的合页相比，通长卷边的轴套配合面积更大，开合过程中销轴的受力更均匀，不会出现局部应力集中导致卷边开裂的问题。页片上的六个安装孔采用对称排布，单侧三个孔沿页片长度方向等距分布，孔位的边距控制在合理范围，既不会因为离页片边缘太近导致安装时板材开裂，也不会因为离卷边轴线太近导致螺钉头和转动部分出现干涉。建模时需要注意，卷边部分的配合间隙要留0.1到0.15毫米的转动余量，不能把轴和轴套做成零间隙配合，否则表面做喷塑、镀锌处理后，涂层厚度会填满配合间隙，直接导致合页无法转动；另外页片的所有锐边都要做R0.3的圆角倒钝处理，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，提升页片的抗疲劳强度。

　　实际安装时需要注意几个边界尺寸：首先是合页闭合状态下的总厚度，两个页片叠合后加上卷边的突出量，要和门体与门框之间的预留缝隙匹配，一般门框和门体的侧边缝隙要留2.5到3毫米，刚好能容纳合页闭合后的厚度，不会出现门体关不严的问题；其次是安装孔的沉头深度，因为页片厚度只有2毫米，沉头孔的深度不能超过1.5毫米，否则会把页片打穿，导致沉头螺钉无法平整贴合页片表面，安装后出现页片翘曲；另外卷边的轴线要和门体的转动侧边完全平行，两个合页安装时的同轴度误差要控制在0.2毫米以内，不然开合过程中会出现别劲的情况，长期使用会加速销轴和轴套的磨损，缩短合页的使用寿命。

　　从应用场景拓展来说，这款合页除了常规的门窗、柜类铰接使用，还可以用在小型自动化设备的翻转操作面板、工装夹具的翻转压板、非标设备的可拆卸检修盖板位置，只要铰接处的静载荷在额定范围内，都可以通过调整安装螺钉的规格来适配不同的板材厚度。建模时如果要做运动仿真，需要把销轴和两个页片的配合关系设置正确：固定页片和门框做固定配合，活动页片和门体做固定配合，销轴和固定页片的轴套做同轴配合，活动页片的轴套和销轴做旋转配合，设置好旋转角度的限位，就能模拟出门体0到180度的开合过程，检查整个转动行程里有没有和周边结构出现干涉。很多设计师做装配时容易忽略合页打开后的最大外轮廓尺寸，比如当合页转到180度时，页片的侧边会突出门框表面，如果旁边布置有走线槽、操作按钮这类元件，就会出现干涉，所以在整体布局时就要给合页的转动预留足够的空间，不要等零件加工完才发现位置冲突。

　　另外从加工工艺角度来说，这款合页的页片一般采用冷轧钢板冲压成型，卷边部分是通过冲压模具一次卷制成型，销轴采用碳钢线材加工后表面镀锌处理，整个零件的加工工序少，适合批量生产，成本也比较低，是民用五金、工业小设备里应用最广泛的铰接连接件之一。做三维建模时，要把冲压的拔模角度、卷边的成型圆角都准确还原，不能把零件做成完全理想化的直角结构，否则导出的工程图和实际加工出来的零件会有尺寸偏差，导致安装孔位对不上。
