方形四孔对接式合页铰链结构设计

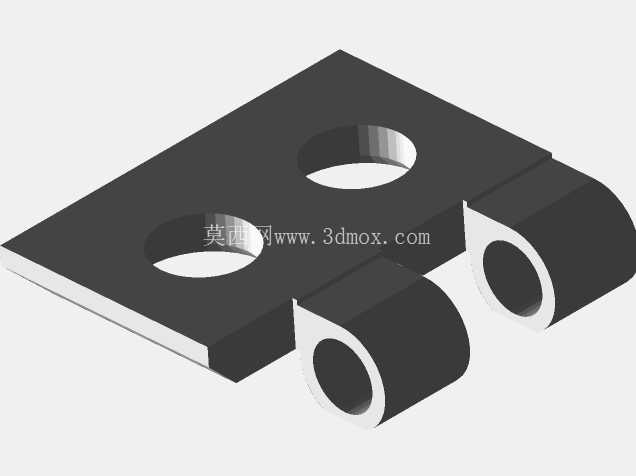

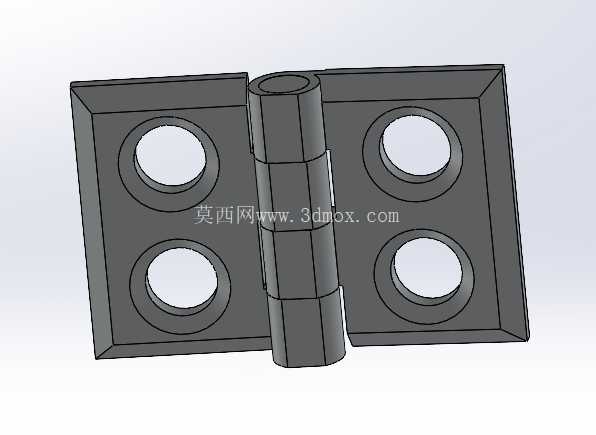

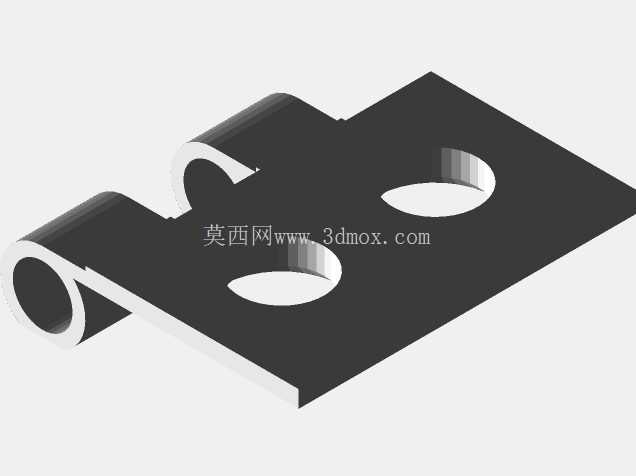

　　在小型箱体翻盖、轻质设备检修门、薄型钣金防护壳的铰接场景中，常规的小尺寸合页往往存在安装孔位适配性差、合页展开后对位偏移、铰接转动间隙过大的问题，这款方形四孔铰接结构正是针对这类小尺寸安装场景做的定向优化设计。从结构布局来看，整体采用对称式双页片设计，中间的铰接轴段做了三段式分隔，相比通长整轴的小合页，三段式轴套配合能在有限的合页厚度下提升轴段的抗剪切能力，避免频繁开合后轴段变形导致的页片错位。页片上的四个安装孔采用等径圆形通孔设计，孔径匹配常用的M8/M10规格紧固件，安装时不需要额外扩孔或者修配，直接穿入螺栓或者自攻螺钉即可完成固定，孔位在单页片上做上下对称排布，固定后页片受力均匀，不会因为单侧受力出现页片翘边的情况。

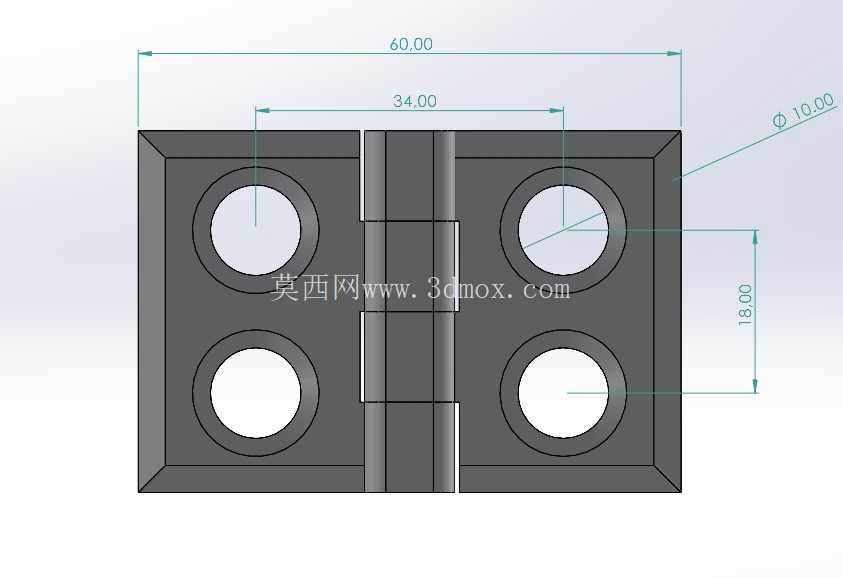

　　尺寸边界上，合页完全展开后的总长度为60毫米，单页片的宽度方向尺寸为18毫米，整体厚度控制在5毫米，安装时不需要在门板或者门框上做深沉孔加工，即使是5毫米厚度的薄钣金、3D打印壳体或者密度板构件，都可以直接贴合安装，不会因为合页厚度过大导致装配后出现门缝间隙超差的问题。设计过程中特意将页片的外边缘做了直角直边处理，没有额外的圆弧倒角或者装饰性凸边，一方面是方便多个合页并排安装时可以紧密贴合排布，在长度较长的窄边翻盖上可以按需增加合页数量来提升承载能力，另一方面直边结构在建模和加工时更容易定位，不管是采用钣金冲压、3D打印还是数控铣削加工，都能快速完成装夹定位，减少加工辅助时间。

　　铰接转动的配合间隙控制在0.1毫米以内，开合过程中没有明显的径向窜动，页片转动到180度完全展开状态时，两个页片的贴合面保持齐平，不会出现页片相互干涉导致无法完全展平的问题，转动到0度闭合状态时，两个页片的外端面保持平行，闭合后连接件之间的缝隙均匀。从实际应用的角度出发，这款合页不需要搭配额外的阻尼结构或者定位弹片，依靠铰接轴的配合摩擦力就能在任意开合角度保持稳定停留，适合用在需要频繁开合但不需要大承载的小型结构上，比如小型电控箱的侧开检修门、桌面收纳盒的翻盖、小型设备的观察窗盖板、3D打印制作的道具结构铰接位等场景。

　　建模时对安装孔的位置做了公差适配，孔中心到页片边缘的距离保持一致，不管是左侧页片还是右侧页片，安装孔的定位尺寸完全对称，装配时不需要区分左右合页，减少现场安装的选型区分工作量。页片表面做了平面化处理，没有多余的凹槽或者加强筋结构，一方面是避免积灰积污，在有粉尘的车间环境下使用时更容易清理，另一方面平整的表面可以根据使用需求做表面处理，比如喷塑、喷漆、阳极氧化都不需要额外做表面找平处理。铰接轴的两端与页片端面保持齐平，没有突出的轴头，安装后不会突出构件表面，避免刮蹭操作人员或者周边管线，在空间紧凑的设备内部安装时，也不会因为轴头突出干涉内部的元器件排布。
