对夹式手柄蝶阀2.5英寸结构设计

　　这款2.5英寸对夹式手柄蝶阀，是民用给排水、暖通循环水、低压化工流体输送管路里的常用截断类阀件，日常工况下主要承担管路通断控制、小范围流量调节的作用，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，很适合布置在管路排布紧凑、阀件安装空间受限的场景里，比如楼宇管井内的立管分支、小型换热机组的进出水管路、净水设备的前端管路，都能看到这类蝶阀的应用。

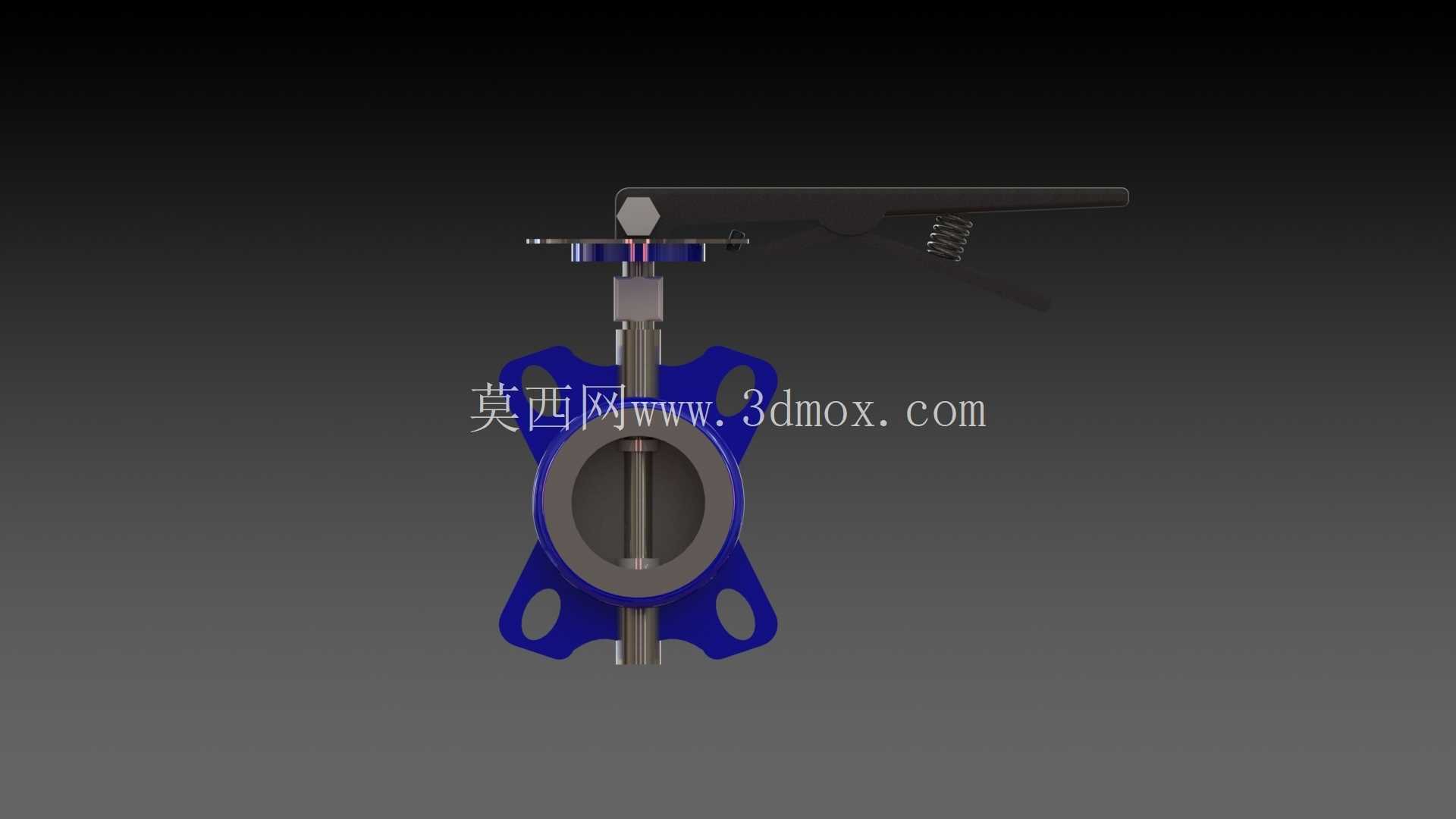

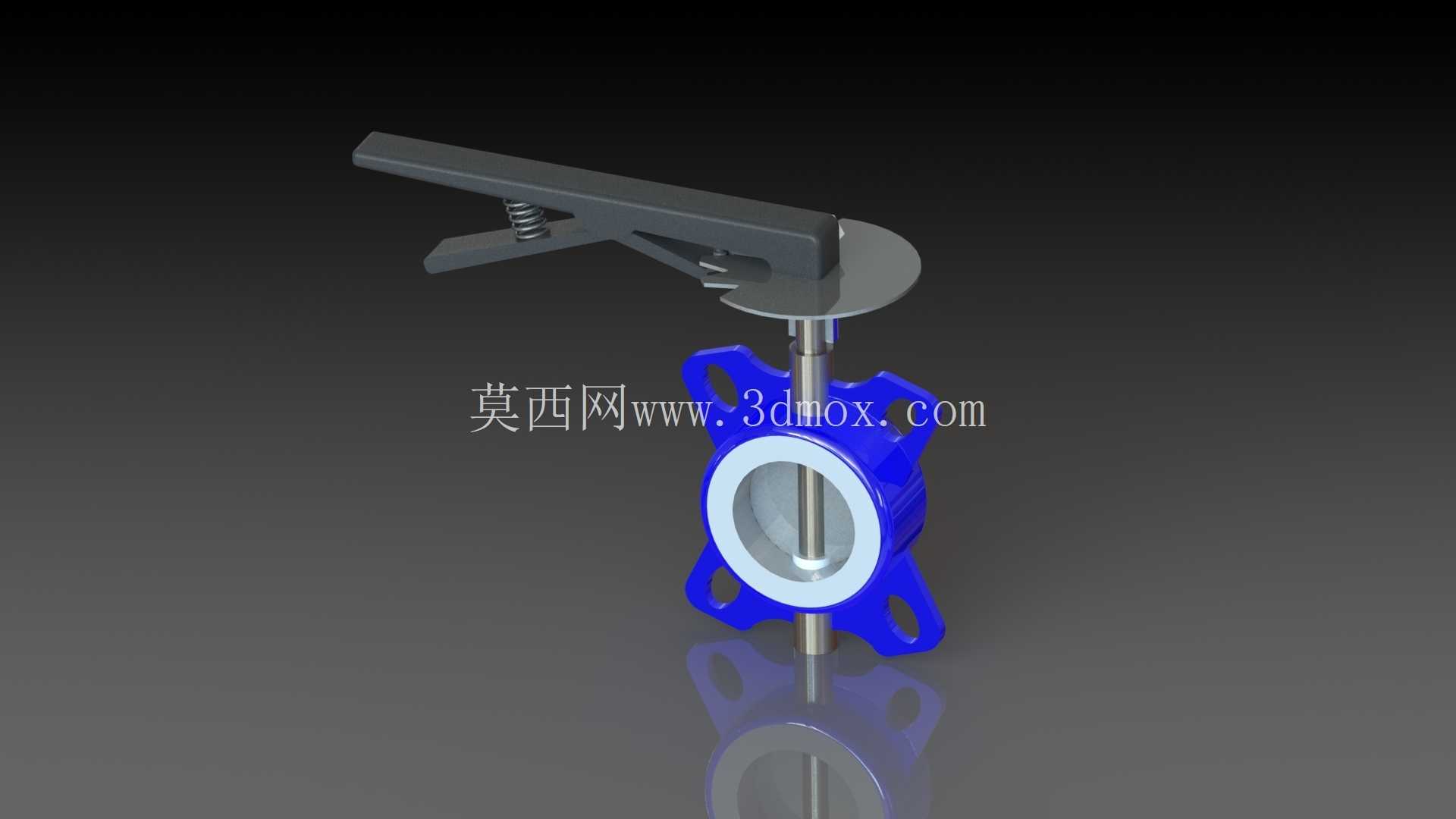

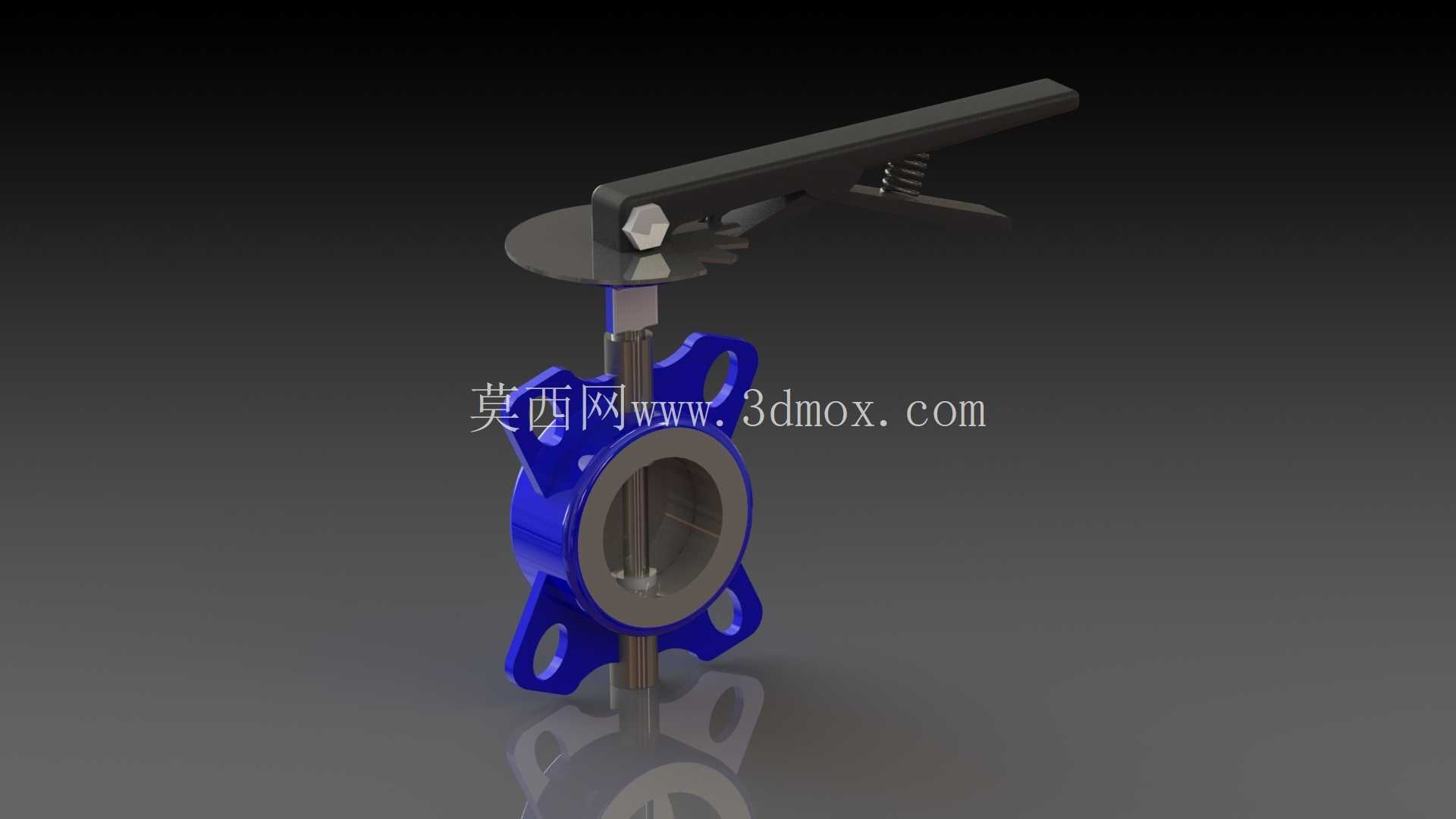

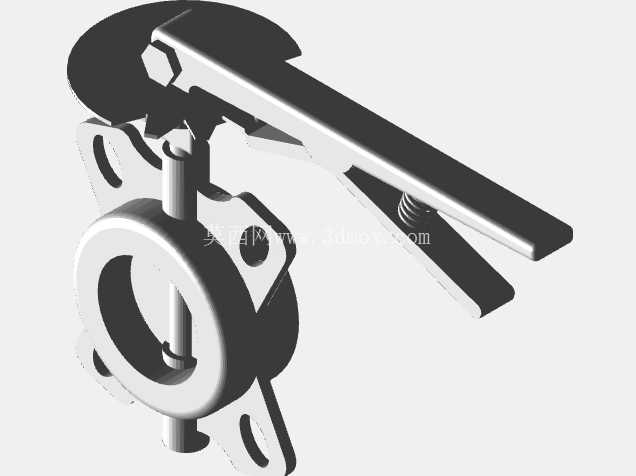

　　从结构设计来看，这款蝶阀采用对夹式安装形式，阀体两侧没有自带的法兰凸缘，安装时直接将阀体夹在两端管路的法兰片之间，靠穿过法兰孔的长螺栓完成锁紧固定，这种设计能大幅降低阀体自身的重量，同时减少阀体的铸造材料消耗，对于DN65也就是2.5英寸这个通径的阀件来说，整体重量不到同通径法兰蝶阀的六成，现场搬运、对位安装的操作门槛更低，单人就能完成对位锁紧作业。驱动部分采用杠杆式手柄结构，手柄根部带档位定位齿板，扳动手柄时可以通过齿板的卡槽将阀板锁定在0-90度区间的多个开度位置，不需要额外配置锁具就能固定开度，日常操作时不需要借助额外工具，徒手就能完成开关动作，手柄的长度经过力矩匹配设计，在公称压力1.6MPa的常规工况下，操作人员只需要施加不到150N的握力就能完成全行程开关，不会出现扳不动、操作卡滞的问题。

　　密封结构上，阀座采用整体包覆式橡胶密封圈，密封圈嵌在阀体的内圈槽内，阀板转动时和密封圈形成过盈配合实现密封，这种结构的密封面没有外露的金属部件，在输送清水、弱腐蚀性酸碱流体时，不会出现密封面结垢、锈蚀导致的密封失效问题，日常维护时只需要拆开阀体更换橡胶圈就能完成维修，不需要整体更换阀件，后期运维成本更低。设计过程中，首先确定了通径对应的流道尺寸，2.5英寸通径的阀板全开时，流道的有效通流面积和同通径管路的内孔面积偏差控制在5%以内，避免阀板过度占用流道空间导致的局部压损过大，减少管路输送过程中的动力损耗；其次是安装边界的尺寸匹配，阀体的轴向结构长度严格遵循对夹蝶阀的通用安装尺寸，两端法兰的密封面间距、螺栓孔的中心距都和同压力等级的标准法兰匹配，现场安装时不需要额外调整管路间距，也不需要定制非标法兰片，直接替换同通径的老旧蝶阀就能完成装配。

　　阀板的转轴采用上下双端支撑结构，转轴和阀体之间配置耐磨轴套，阀板在承受流体正向压力时，不会出现转轴偏摆、阀板蹭到阀体内壁的问题，长期反复开关操作后，轴套的磨损量控制在极小范围内，能保证上万次开关操作后依然保持密封性能。手柄的操作角度和阀板的开度做了对应设计，手柄和管路轴线平行时为全关状态，垂直时为全开状态，现场巡检人员不需要凑近观察阀板位置，只需要看手柄的朝向就能判断阀门的开关状态，能有效避免误操作。另外阀体的四个安装耳位做了加厚处理，螺栓锁紧时的压紧力直接作用在耳位的加强筋上，不会因为螺栓锁紧力过大导致阀体变形，也不会因为管路运行时的振动导致螺栓松动移位。在流体通过的流道部分，阀板的边缘做了流线型修型，流体流过阀板时不会产生明显的紊流区，能降低流体冲刷产生的噪音，也能减少流体中杂质在阀板表面的沉积，适合输送带有少量细小固体颗粒的流体工况，比如冷却水循环、污水处理的中端管路都能适用。
